Можно ли открыть OBJ в SolidWorks

Дмитрий Бойко

By Дмитрий Бойко,
in SolidWorks

 Share Followers 1

Recommended Posts

Дмитрий Бойко

Дмитрий Бойко 0

Posted
Posted (edited)

Можно ли открыть в SolidWorks файлы .obj и .mb ?

Заранее спасибо.

Edited by streamdown
Изменено название темы
Link to post
Share on other sites


Павлуха

Павлуха 528

Posted
Posted

Обиджи можно.

Но с пляской.

Полностью определённый эскиз - залог успеха!!!

Link to post
Share on other sites
Павлуха

Павлуха 528

Posted
Posted

Но из обиджи можно сразу получить нурбс-поверхность.

Полностью определённый эскиз - залог успеха!!!

Link to post
Share on other sites
MFS

MFS 250

Posted
Posted
Но из обиджи можно сразу получить нурбс-поверхность.
Мдам? Там разве не сетка?

Промышленный дизайн, проектирование и производство электронных устройств под ключь, литье из пластика корпусов и прочих изделий, а также другие производственные услуги ждут Вас тут - http://www.partmaker.ru

Link to post
Share on other sites
Павлуха

Павлуха 528

Posted
Posted

Мдам? Там разве не сетка?

Сетка, но можно.

Но я Вам этого не скажу, ибо реверс-инжиниринг сразу обесценится...

Полностью определённый эскиз - залог успеха!!!

Link to post
Share on other sites
MFS

MFS 250

Posted
Posted
Сетка, но можно.
Чот не убедили.
Но я Вам этого не скажу, ибо реверс-инжиниринг сразу обесценится...
Хорошо шутите)).

Промышленный дизайн, проектирование и производство электронных устройств под ключь, литье из пластика корпусов и прочих изделий, а также другие производственные услуги ждут Вас тут - http://www.partmaker.ru

Link to post
Share on other sites
Павлуха

Павлуха 528

Posted
Posted

Чот не убедили.

Главное, чтобы сетка правильная была.

Полностью определённый эскиз - залог успеха!!!

Link to post
Share on other sites
vladimir_

vladimir_ 36

Posted
Posted

Главное, чтобы сетка правильная была.



1) топология объекта произвольная или что-то простое, типа мячика/кубика/ложки???

2) сугубо средствами солида или с привлечением модулей из "чужого" софта -- например, из того же rhino ???

Link to post
Share on other sites
  • 10 years later...
Alex1986

Alex1986 116

Posted
Posted

Хотел бы апнуть тему, т.к. obj файлы есть, а что с ними делать в SolidWorks - не ясно...

Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted

также ка и с STL ничего. кроме как использовать как референс для реверсинжиниринга ну или можно вычесть из тела.

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Alex1986

Alex1986 116

Posted
Posted

@maxx2000 , увы, не понял Вас.

У меня открывается как некие поверхности без возможности привязаться даже к точкам.



Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted
25 минут назад, Alex1986 сказал:

, увы, не понял Вас.

сожалею об этом.



"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Kelny

Kelny 1,516

Posted
Posted (edited)
11.11.2025 в 10:51, Alex1986 сказал:

Хотел бы апнуть тему, т.к. obj файлы есть, а что с ними делать в SolidWorks - не ясно...

Меню Инструменты-Параметры...-Настройки пользователя-Импорт-Импортировать как или доступ туда же Файл-Открыть...-Выбрать тип файлов для открытия OBJ (или иной нужный формат для импортирования) и кнопка ПАРАМЕТРЫ..., где выбрать Твёрдые тела или поверхности, тогда можно не только посмотреть, но и отредактировать.

Edited by Kelny
  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Alex1986

Alex1986 116

Posted
Posted

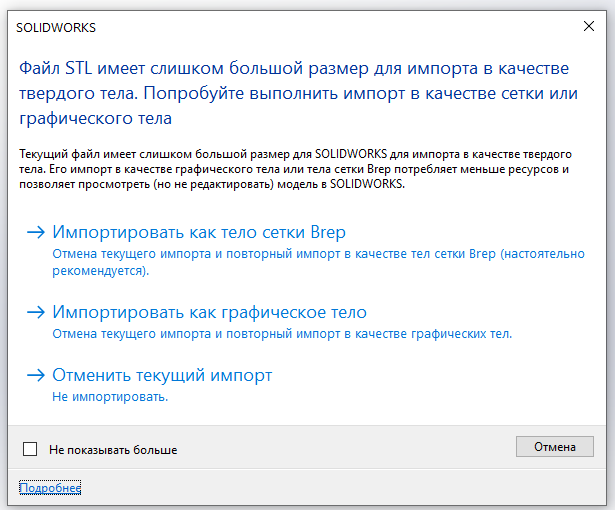

@Kelny, иногда открывает. Но иногда выдает вот такое предупреждение:




и после этого открывается вот так:


Link to post
Share on other sites
Ветерок

Ветерок 2,267

Posted
Posted
9 минут назад, Alex1986 сказал:

вот такое предупреждение:

Это не предупреждение. Вы вообще читали что там написано? Машина просит вас выбрать вариант импорта. Попробуйте каждый из трех способов.

Link to post
Share on other sites
Alex1986

Alex1986 116

Posted
Posted

@Ветерок, читал, причем внимательно. Единственный вариант при котором в теории возможно измерение - первый. Что получается в результате его выбора приложил.

Измерять не возможно.

Link to post
Share on other sites
Ветерок

Ветерок 2,267

Posted
Posted
5 минут назад, Alex1986 сказал:

Измерять не возможно.

Что вы хотите измерять?

Вы вообще понимаете ЧТО импортируете? Что вы ожидаете увидеть в файле ОБЖ - какие объекты? Там нет ничего кроме полигонов. Никаких твердых тел, никаких поверхностей, никаких цилиндров и прочей нормальной геометрии. Всё что можно измерить - расстояние между вершинами треугольников.

И да, таких трегуольнив там миллионы - что вы и видите в дереве.

Ничего другого вы из ОБЖ не получите. Как из STL.

Link to post
Share on other sites
ANT0N1DZE

ANT0N1DZE 218

Posted
Posted

В теории можно измерить расстояние между какими-то двумя точками

Link to post
Share on other sites
Alex1986

Alex1986 116

Posted
Posted (edited)
1 час назад, Ветерок сказал:

Всё что можно измерить - расстояние между вершинами треугольников.

именно это я и хочу измерять.

Но, когда obj открывается, как на второй картинке

и измерить ничего не возможно.

Edited by Alex1986
Link to post
Share on other sites
