Зацепление зубчатого шкива с ремнём.


Рекомендованные сообщения

Здравствуйте!

В каталогах производителей зубчатых ремней указан параметр Zmin для каждого типа ремня.

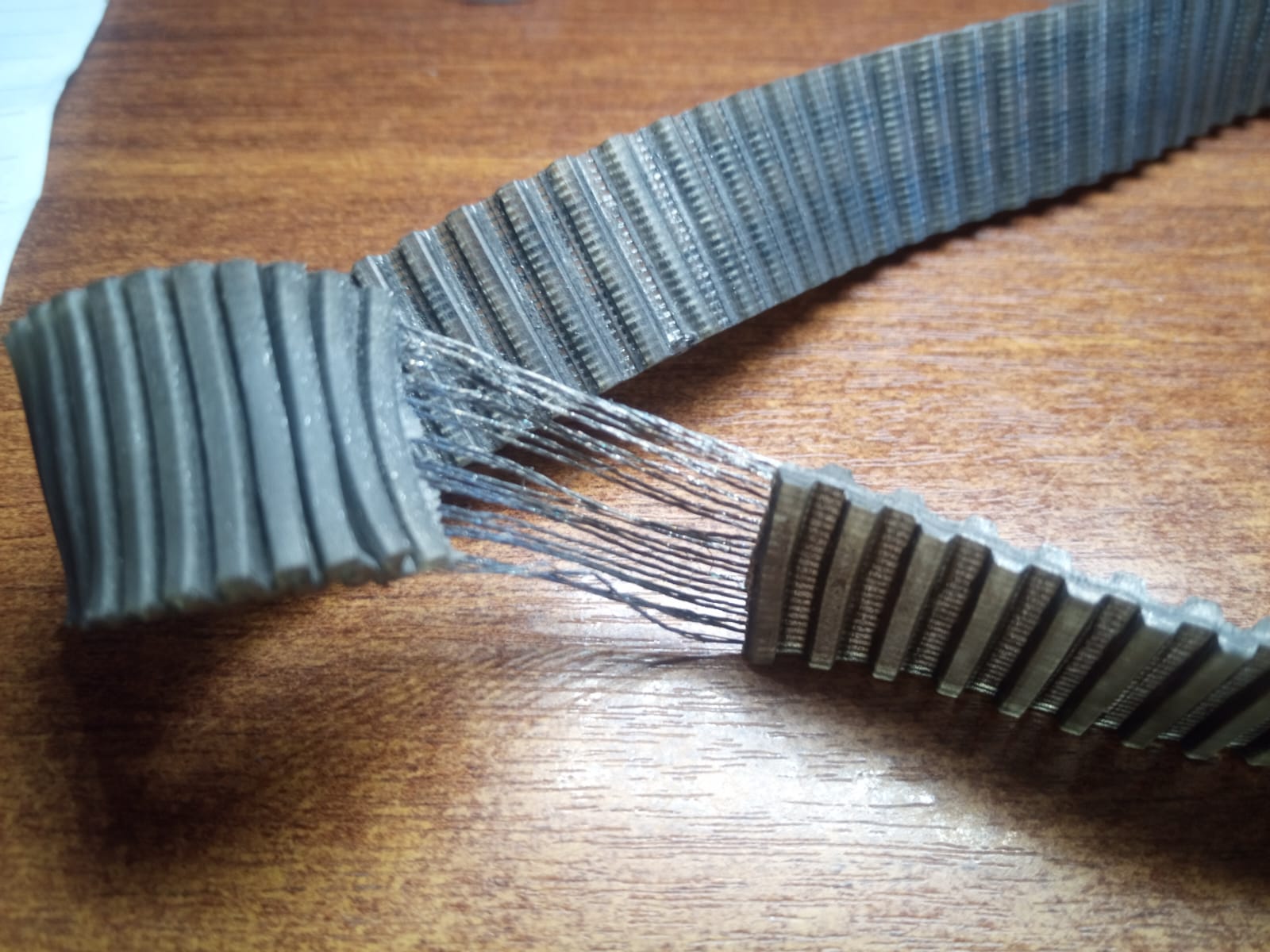

А вот как быть с минимальным охватом шкива, чтоб ремень не разрушился от максимальной нагрузки? Понятное дело, что чем больше охват тем лучше.

Но должен же быть и минимум? К примеру, для профиля Т5 как знать этот параметр?

Ссылка на сообщение
Поделиться на других сайтах


UnPinned posts

Косвенно ограничивается максимальным передаточным отношением. Непосредственно - в расчёте. В разных каталогах называют по разному: "Wrap angle" или "arc of contact". Иногда ограничивают числом зубьев в обхвате.

Ссылка на сообщение
Поделиться на других сайтах
22 минуты назад, mmaag сказал:

ограничивается максимальным передаточным отношением.

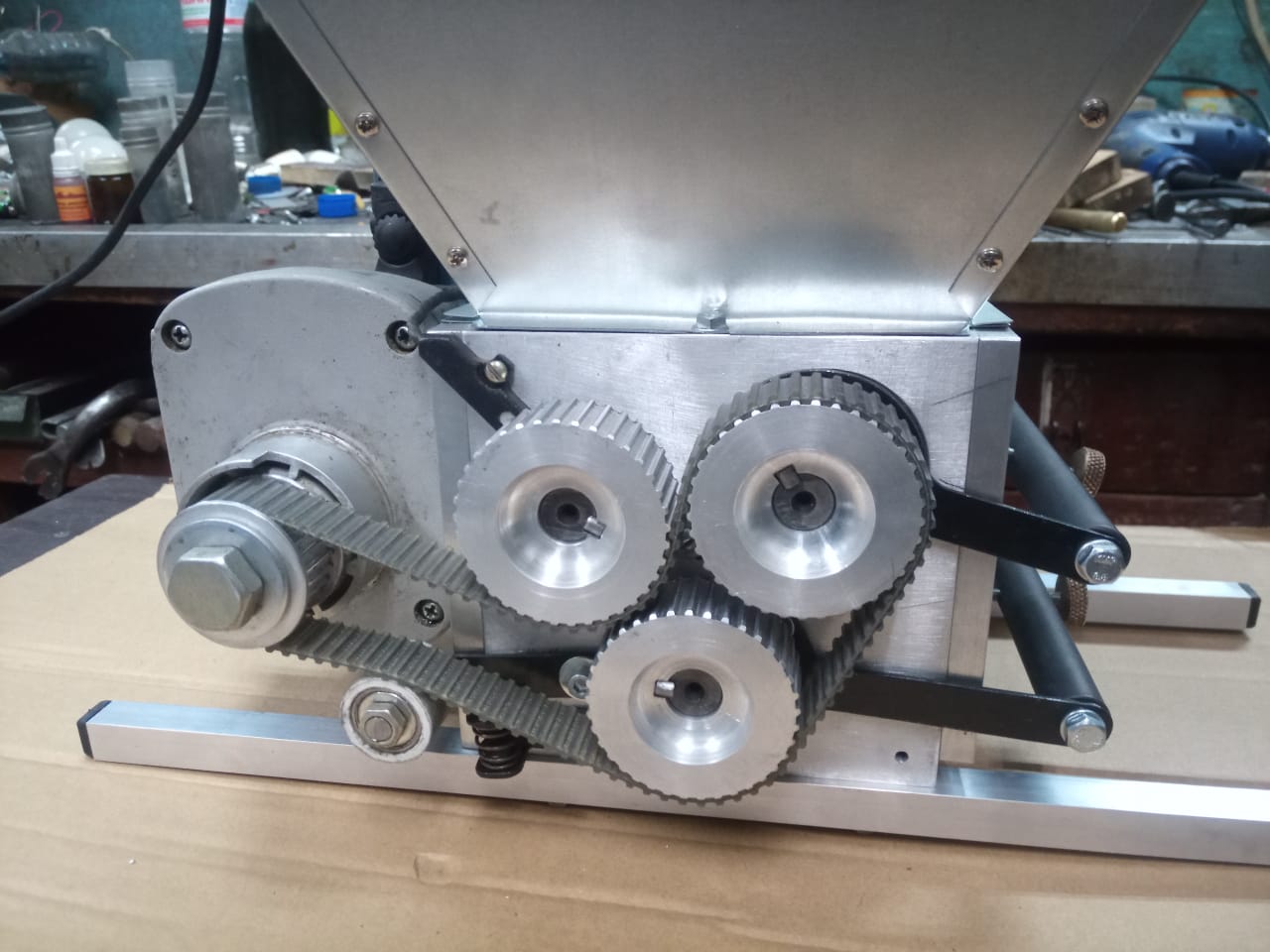

В моём случае передаточное 1:2.

23 минуты назад, mmaag сказал:

В разных каталогах называют по разному

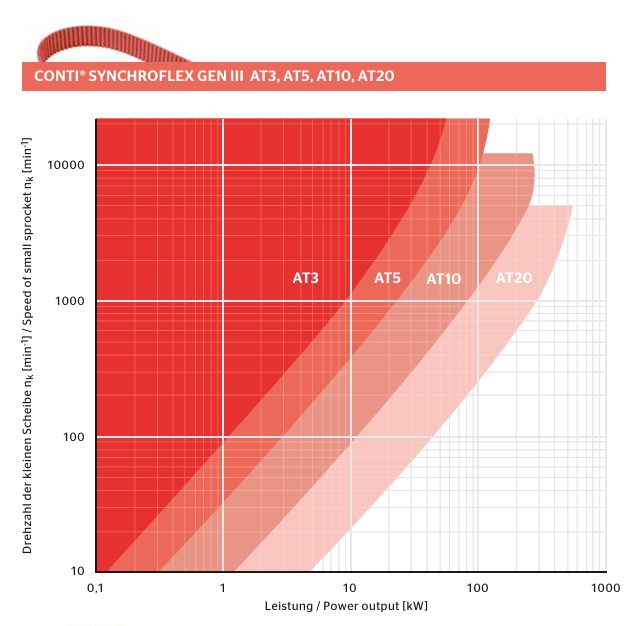

Смотрел каталог Contitech - вообще не нашел такого параметра.

Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, mmaag сказал:

оптибелта рекомендуется 6 зубьев минимум в зацеплении.

Где можно об этом почитать?

Изменено пользователем Андрей67
Ссылка на сообщение
Поделиться на других сайтах
4 hours ago, Андрей67 said:

Смотрел каталог Contitech - вообще не нашел такого параметра.

http://www.powerparts.it/contitech_pdf/CONTITECH_CinghieTrapezie.pdf



в этом каталоге arc of contact упоминается с мин. угол 87 градусов на стр 32,  но насколько понял эта велечина выбирается конструктивно, а не минимальное требование, там далее и примеры расчетов есть

Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Андрей67 сказал:

Где можно об этом почитать?

В каталогах на ремни оптибелт. Там есть инструкция по расчётам, у других прлизводителей, возможно, будут другие числа. В среднем рекомендуется около 90 градусов обхвата.

Ссылка на сообщение
Поделиться на других сайтах
