delem DA-66T в центре детали недогиб 4гр.


Recommended Posts

С этим контроллером практически всегда приходится корректировать таблицу давления в зависимости от залитого масла.

Link to post
Share on other sites
  • 10 years later...


apyron96

Добрый день!



Тема к сожалению закончилась ничем:(

Проблема та же: как настроить прогиб стола  (ось crown) для delem 66T



Один в один проблема: на коротких гибах все норм, на длине больше 1000 мм   по краям углы альфа 1 альфа 2 равны (параллельность настроена), а в середине недогиб 3...3,5 градуса

В мануале очень пространно по теме написано



Единственное, что удалось понять, так это то, что управление осью crown идет через аналоговый выход без обратной связи, т.е. ЧПУ не знает, как там по оси crown реальные дела и вроде как надо создавать(может заполнять) некую таблицу для калибровки корректной работы оси (CROWN)



введение поправки DF ничего не дает (ниже -4 не дает программа вводить, вверх до +50 ввел, никаких изменений в середине при гибке не замечено)



Есть вероятность, что ось CROWN вообще никогда не калибровалась (но она есть физически, и в настройках машина ее видит)



станок YANGLI MB8-63/2500



Заранее благодарю за ответ



Link to post
Share on other sites
vad0000
1 час назад, apyron96 сказал:

введение поправки DF ничего не дает (ниже -4 не дает программа вводить, вверх до +50 ввел, никаких изменений в середине при гибке не замечено)



Есть вероятность, что ось CROWN вообще никогда не калибровалась (но она есть физически, и в настройках машина ее видит)

У Вас в шкафу должен быть гидравлический усилитель антипрогиба. Сможете его сфоткать?

Everything under control

Link to post
Share on other sites
apyron96

Да конечно

Что домкраты сами ?



сорян, не очень понял сразу.

Блок DM103?

Link to post
Share on other sites
vad0000
1 час назад, apyron96 сказал:

Блок DM103

Нет.

Из блока 103 сигнал аналогового выхода поступает на гидравлический усилитель, где опорное напряжение 0-10 В преобразуется в ток, и идёт пропорциональный клапан давления Антипрогиба.



Нужно, чтобы Вы нашли и сфоткали этот усилитель



Everything under control

Link to post
Share on other sites
21 час назад, apyron96 сказал:



Есть вероятность, что ось CROWN вообще никогда не калибровалась

Есть вероятность, что сломана.

Тип оси компенсации прогиба какой - электромеханический или гидравлический?

Link to post
Share on other sites
apyron96

сегодня более детально изучили матчасть

тип компенсации оси - гидравлический



он работает (точнее, реагирует на DF)

особенность только в том, что где то здесь на форуме я вычитал, что одна единица DF  соответствует 1 градусу. Ну т.е. для компенсации прогиба в середине на четыре градуса вроде как DF=4



Оказалось, что фактический DF ввели равным 90 (DF=90), одна единица до значений 38..40 соответствовала 0.1 градусу прогиба в середине

Другой вопрос, что после 40 недогиба стали 1.3 градуса и дальше при изменении DF не менялись вообще.

Гнули заготовки 1710 мм, толщина 2 мм, 08ПС



Расчетное значение усилия Delem рассчитал как 28.7 т

По факту пока до 38 т не увеличили руками нагрузку(в авторежиме), в корректируемое значение прогиба (90.3 градуса) не попали.



Теперь как выше в этой теме обсуждали, надо смотреть (калибровать) усилие, выдаваемое цилиндрами? Это точно ни разу не делали

Link to post
Share on other sites
3 минуты назад, apyron96 сказал:

Теперь как выше в этой теме обсуждали, надо смотреть (калибровать) усилие, выдаваемое цилиндрами?

Надо начать с настройки инструментов - параллельности пуансона и матрицы по всей длине гиба.

Если этого не сделать, будет трудно выявить источник ошибки.

Link to post
Share on other sites
apyron96

параллельность пуансона и матрицы буквально на прошлой неделе выставил (хотя надо послушать бывалых, верно ли)



брал одинковые заготовки 400 мм 1,5 мм 08 ПС (как раз на 2 замка), один замок приняли за нуль, ну и гнул заготовки на одном и том же режиме для пары замков (т.е. 6-7, 5-6 и тд) с корректировкой положения клиньев до тех пор, пока угол в паре на одном и на другом конце заготовки при одних настройках не вышел в 90 град (мерял угломером, погрешность 2 мин)

все повторяемо, соответственно сейчас если зажать инструмент на 3 замка (допустим 4-6), углы на входе-выходе при тех же настройках равны 90 град, полностью повторяемы.



Так для всех 12 замков



Верная методика?

12 часов назад, vad0000 сказал:

Нужно, чтобы Вы нашли и сфоткали этот усилитель



сорян, как вставить фотографии?

Link to post
Share on other sites
9 минут назад, apyron96 сказал:

Верная методика?

В принципе, да, если при этом следили, чтобы параметр DF был равен нулю.

Link to post
Share on other sites
apyron96

за параметр DF взялись только вчера (когда начали гнуть детали 1785 мм, 1,5мм, 08ПС)



на входе/выходе углы без проблем корректируются, и они равны после поправок, а в центре пузо было (93,6 град)





на коротких деталях (пока что предопложу что до 500 мм, завтра посмотрим 600 и 700 мм) проблем с углом заготовок нет посередине (т.е. угол постоянный по всей длине)



это без коррекции DF

Link to post
Share on other sites
23 минуты назад, apyron96 сказал:

Другой вопрос, что после 40 недогиба стали 1.3 градуса и дальше при изменении DF не менялись вообще.



23 минуты назад, apyron96 сказал:

По факту пока до 38 т не увеличили руками нагрузку(в авторежиме), в корректируемое значение прогиба (90.3 градуса) не попали.

Желательно бы проверить форму ШИМ сигнала на выходе усилителя пропорционального клапана компенсации на предмет отсутствия хаотичных изменений ширины импульса и других артефактов.



2 минуты назад, apyron96 сказал:

на коротких деталях (пока что предопложу что до 500 мм, завтра посмотрим 600 и 700 мм) проблем с углом заготовок нет посередине (т.е. угол постоянный по всей длине)

Это должно соблюдаться до 1000 мм.

Link to post
Share on other sites
apyron96

есть заготовки на 1100....



тоже завтра протестим



Вопрос:  как на форум прикрепить фотографии?

Link to post
Share on other sites
23 минуты назад, apyron96 сказал:

как на форум прикрепить фотографии?

Должно быть достаточное количество сообщений. Пока можно выложить на сторонний ресурс и указать ссылку.



Link to post
Share on other sites
apyron96
13 часов назад, vad0000 сказал:

Нет.

Из блока 103 сигнал аналогового выхода поступает на гидравлический усилитель, где опорное напряжение 0-10 В преобразуется в ток, и идёт пропорциональный клапан давления Антипрогиба.



Нужно, чтобы Вы нашли и сфоткали этот усилитель



фотографии того, что может относиться к теме здесь



https://disk.yandex.ru/i/msQtAzQmM79lgQ



оно?

https://disk.yandex.ru/d/ipXSIpekCgvMBw



видимо так

Link to post
Share on other sites
vad0000
5 часов назад, apyron96 сказал:

что одна единица DF  соответствует 1 градусу

Нет

1 DF = 0,01 мм



Everything under control

Link to post
Share on other sites
vad0000
10 часов назад, apyron96 сказал:

тип компенсации оси - гидравлический

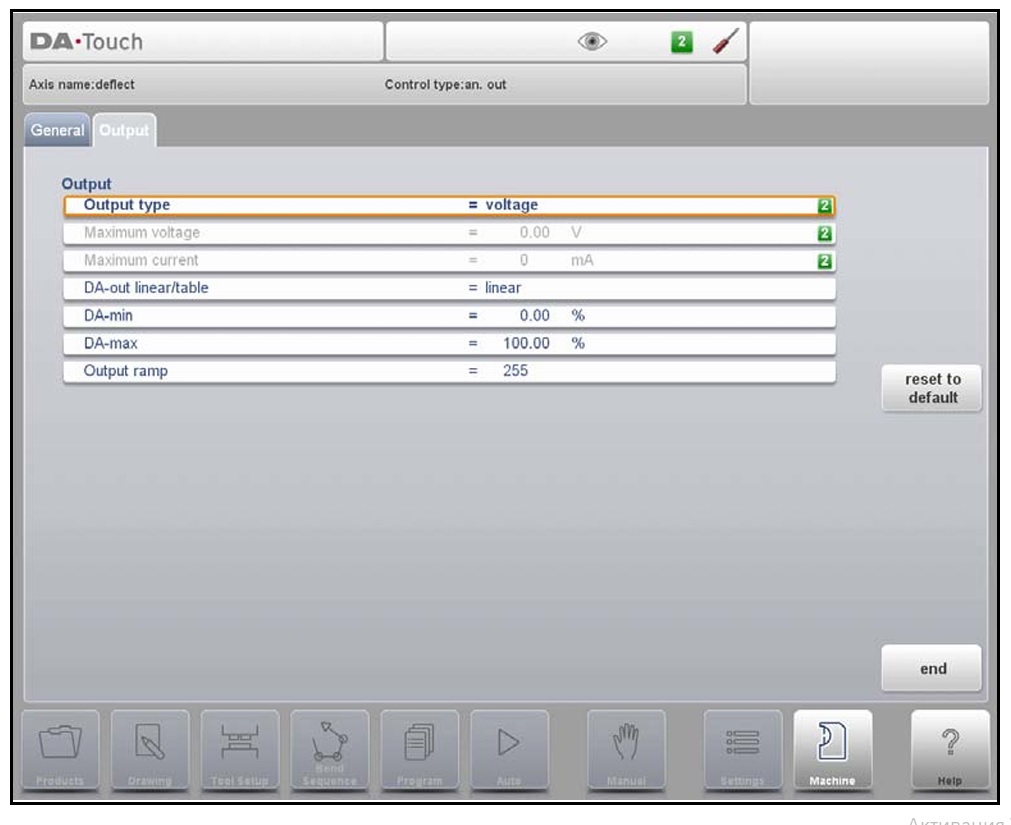

Нужна фотка этой страницы


Everything under control

Link to post
Share on other sites
