Размещайте вопросы по расчетам в соответствующем разделе

Помощь новичку Solidworks

yuri-pet

By yuri-pet,
in SolidWorks

 Share Followers 15

Recommended Posts

maxx2000

maxx2000 1,117

Posted
Posted

жутко интересно, но ни хрена непонятно. какая ему в жопу разница старая там сборка или новая. он должен проецировать что угодно и куда угодно если он может это проецировать

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites


SergAG

SergAG 1

Posted
Posted
11.02.2026 в 21:28, maxx2000 сказал:

какая ему в жопу разница старая там сборка или новая. он должен проецировать что угодно и куда угодно если он может это проецировать

Если жутко интересно, могу видео снять, как солид не дает "проецировать" на деталь в новой сборке, если что-то было на нее "спроецировано" в старой. Дает только когда разорвешь связи детали со старой сборкой.

Link to post
Share on other sites
maxx2000

maxx2000 1,117

Posted
Posted

@SergAG можешь сделать если есть желание, только на новой детали и новой сборке. Чтобы понять то ты там наворочаешь :crazy:

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
crazyrang

crazyrang 1

Posted
Posted

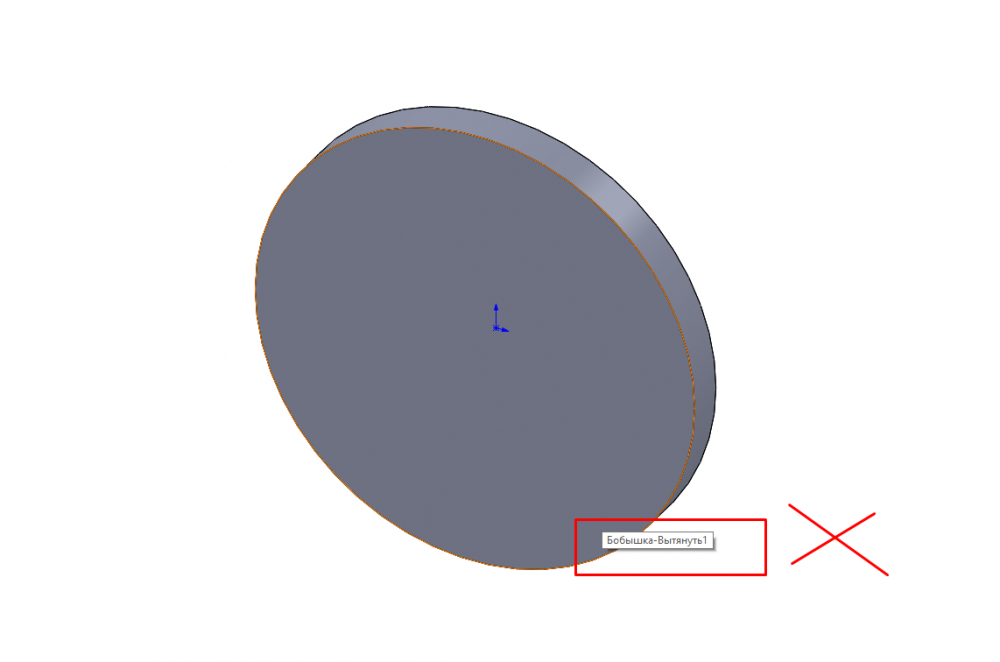

Подскажите, при наведении на элемент, срабатывает динамическая подсветка это ок, но я хочу убрать текст который высвечивается вместе с подсветкой, это возможно?? То есть мне сама подсветка нужна а текст который с ней выскакивает (имя операции, название компонента) нет.

Link to post
Share on other sites
а-р

а-р 1

Posted
Posted

Как вторую деталь сделать такой же белой без серятины, как первая?


Link to post
Share on other sites
maxx2000

maxx2000 1,117

Posted
Posted

а как ты первую сделал?

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Arsenalom

Arsenalom 0

Posted
Posted

Здравствуйте.
Пользуюсь SW2022, возникла следующая проблема: необходимо создать условную резьбу на валу большого диаметра (100мм), однако не один из доступных в базовом солиде вариантов и стандартов не дает возможности создать условную резьбу для данного диаметра (больше 64мм нет),  кроме малоизвестных мне стандартов KS, и то, без подходящего шага.
Интернет помощи не дал, поэтому обращаюсь к старожилам этого форума. В целом, хотел бы узнать: кака расширить перечень типоразмеров условной резьбы в базе SW. Буду благодарен, если найдутся готовые библиотеки, которые достаточно будет закинуть в нужную папку. Ну и дополнительный вопрос следом: есть ли где-то база типоразмеров для условной  резьбы по ГОСТу?

Link to post
Share on other sites
Snake 60

Snake 60 871

Posted
Posted
20 часов назад, Arsenalom сказал:

необходимо создать условную резьбу на валу большого диаметра (100мм),

Ну так выберите Стандарт - Нет и задавайте любую какую душе угодно



20 часов назад, Arsenalom сказал:

В целом, хотел бы узнать: кака расширить перечень типоразмеров условной резьбы в базе SW

Редактировать файл базы данных swbrowser.sldedb

  • Нравится 2

Правильная настройка Toolbox Мои версии макросов: OneClickDXF и ExportToDXF v1.2.0; v1.2.1; v1.2.1.2; v1.2.3.1; v1.2.3.2 Редактор свойств: PropertyEditorSpec_v1.4+ Сохранение PDF: OneClickPDF
Дербуш Олег - эксклюзивный контент на Boosty

Link to post
Share on other sites
kkk

kkk 331

Posted
Posted (edited)
20.02.2026 в 20:01, а-р сказал:

Как вторую деталь сделать такой же белой без серятины, как первая?

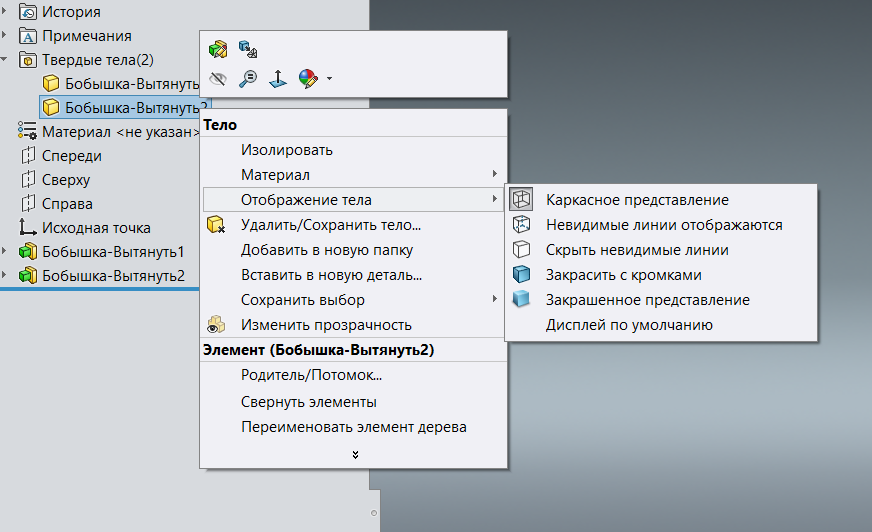

Включить каркасное отображение. Если нужно чтобы только один компонент был в таком виде, а другой закрашенный, то  выбираешь нужный компонент (тело, если многотел) - Отобажение - выбираешь нужное отображение.image.png

Edited by kkk
Link to post
Share on other sites
crazyrang

crazyrang 1

Posted
Posted
19.02.2026 в 15:23, crazyrang сказал:

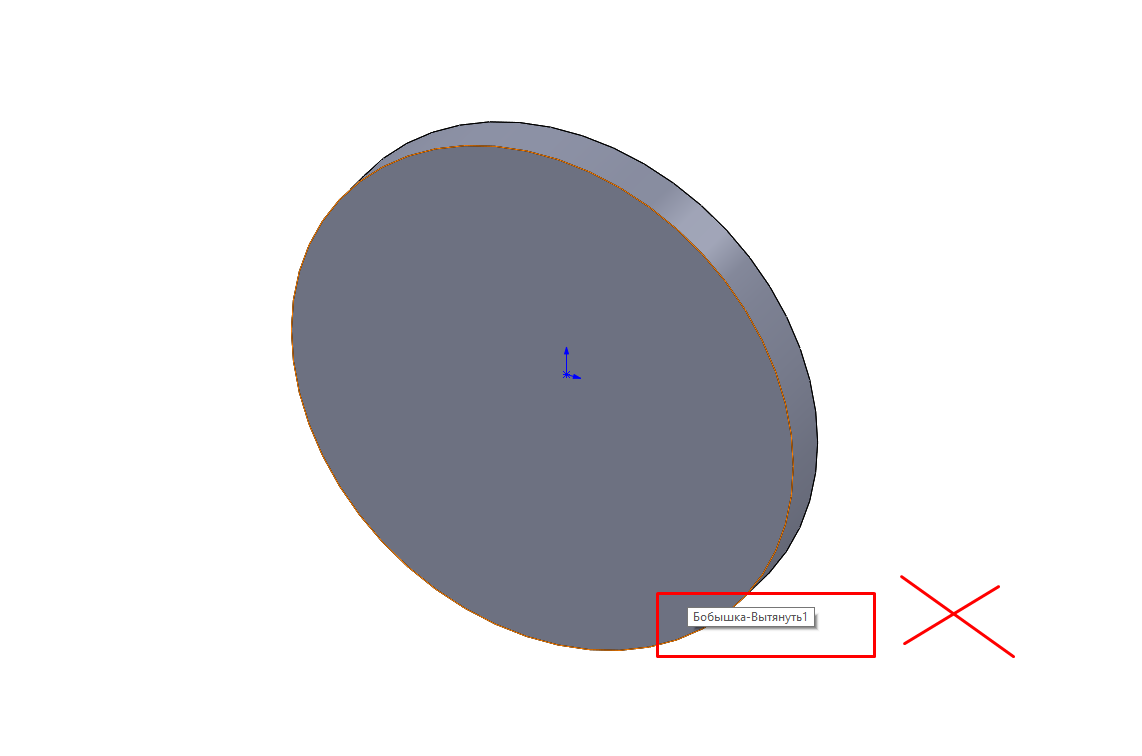

Подскажите, при наведении на элемент, срабатывает динамическая подсветка это ок, но я хочу убрать текст который высвечивается вместе с подсветкой, это возможно?? То есть мне сама подсветка нужна а текст который с ней выскакивает (имя операции, название компонента) нет.

Ну что серьезно никто в теме не знает как сделать чтоб эти надписи не высвечивались??


Link to post
Share on other sites
Когда-нибудь я стану гуру

Когда-нибудь я стану гуру 2

Posted
Posted
46 минут назад, crazyrang сказал:

надписи не высвечивались??

Единственный вариант вырубить вместе с динамической подсветкой.

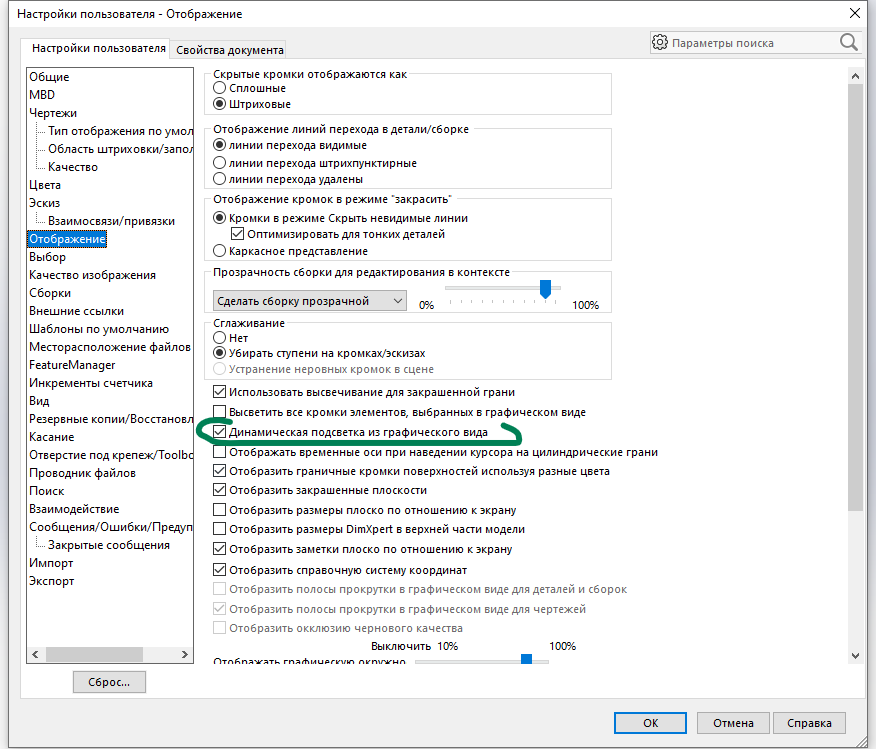

Настройки - Отображение - Динамическая подсветка из графического вида

Link to post
Share on other sites
gostb

gostb 0

Posted
Posted
24.02.2026 в 17:24, Когда-нибудь я стану гуру сказал:

Единственный вариант вырубить вместе с динамической подсветкой.
Настройки - Отображение - Динамическая подсветка из графического вида

Динамические виды?

20.02.2026 в 20:01, а-р сказал:

Как вторую деталь сделать такой же белой без серятины, как первая?


Прозрачность смотрели? выбран ли параметр

Link to post
Share on other sites
Когда-нибудь я стану гуру

Когда-нибудь я стану гуру 2

Posted
Posted (edited)

Динамиеческая подсветка. Включает/выключает выделение поверхности\её контура и операцию родителя

23 минуты назад, gostb сказал:

Динамические виды?


Edited by Когда-нибудь я стану гуру
Link to post
Share on other sites
DanMar

DanMar 1

Posted
Posted

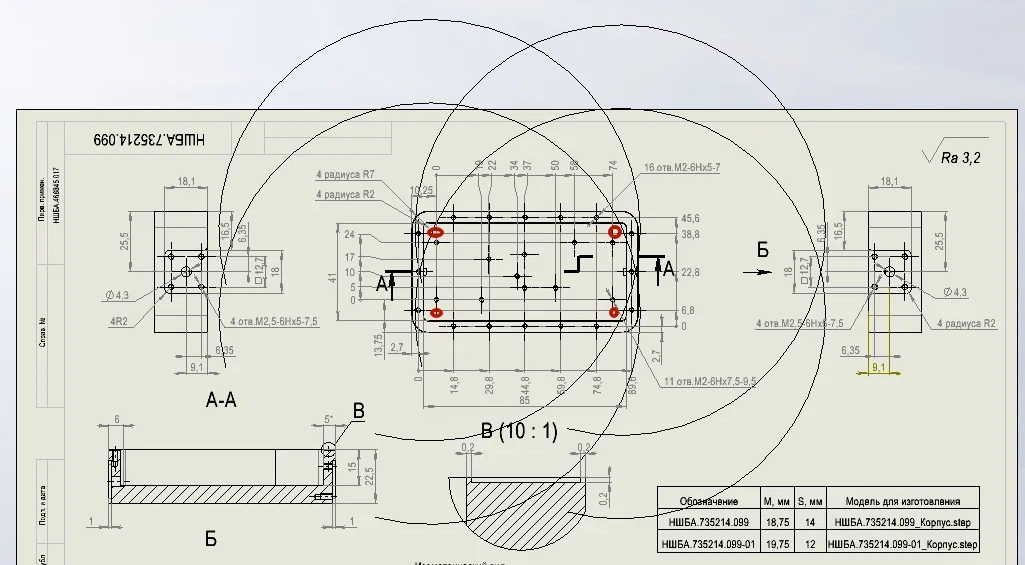

Товарищи, добрый день. Столкнулся с багом. CW2020 sp3. Перенес сквозную резьбу с этой плоскости на противоположную, сделав резьбу глухой (соответственно, на главном виде теперь её не видно), была в красных кружочках. И теперь вот такое обозначение резьбы на виде, никак убрать или скрыть не получается. https://disk.360.yandex.ru/i/mYSJUGAQNnKMzw

Был еще вид сзади, там эти отверстия как раз видно, тоже были огромные резьбы, но я просто в дереве построения модели у данного вида скрыл резьбу и стало нормально. На главном виде скрыть не даёт.

Link to post
Share on other sites
ГЕЛА

ГЕЛА 55

Posted
Posted

Уважаемый @DanMar .Попробуйте переключится с чистового на черновое изображение резьбы в виде.

Link to post
Share on other sites
Kelny

Kelny 1,547

Posted
Posted
3 часа назад, DanMar сказал:

Столкнулся с багом. CW2020 sp3.

Версия должна быть SP5.



3 часа назад, DanMar сказал:

вот такое обозначение резьбы на виде


Для начала можно попрбовать CTRL+Q. Если не помогло, то дальше попробуйте загрузить модель первой, а так же редактировать элемент отверстий, например, сначала выбрать вариант без резьбы, закрыть редактирование и повторное редактирование с возвратом варианта с резьбой.

После этого уже отквать чертёж и обновлять, например комбинацией клавиш на клавиатуре CTRL+Q.

  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
DanMar

DanMar 1

Posted
Posted

Всем спасибо, случайно навел курсор на край этой дуги - дуга стала подсвечиваться, кликабельной. Т.е. только в определенном месте выделяется дуга, во всех остальных не получается. В итоге просто скрыл.

Link to post
Share on other sites
Kelny

Kelny 1,547

Posted
Posted
1 час назад, DanMar сказал:

Всем спасибо, случайно навел курсор на край этой дуги - дуга стала подсвечиваться, кликабельной. Т.е. только в определенном месте выделяется дуга, во всех остальных не получается. В итоге просто скрыл.

Резьбы можно находить и скрывать в дереве проектирования, но нужно найти объект и элемент к которому они относятся.

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
а-р

а-р 1

Posted
Posted (edited)
03.03.2026 в 17:28, gostb сказал:

Динамические виды?

Прозрачность смотрели? выбран ли параметр

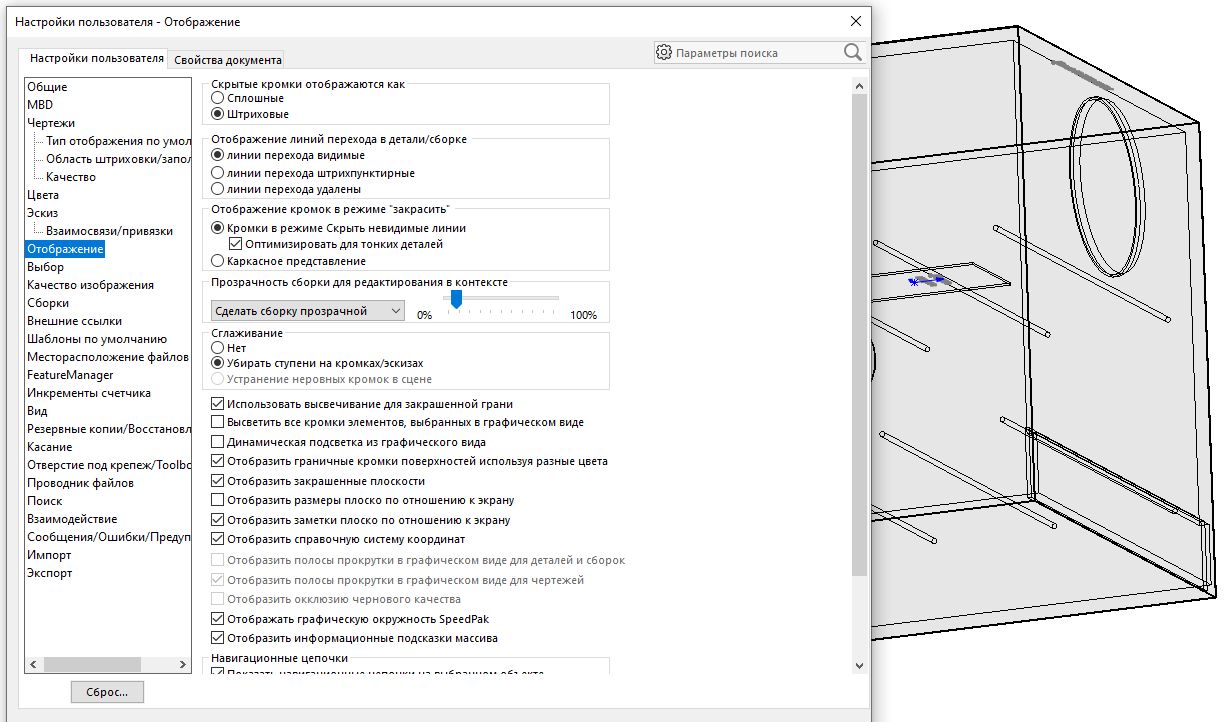

Не помогло! И прозрачность в нуль и динамику отключил!

динамич ОТКЛ.jpg

Edited by а-р
Link to post
Share on other sites
а-р

а-р 1

Posted
Posted

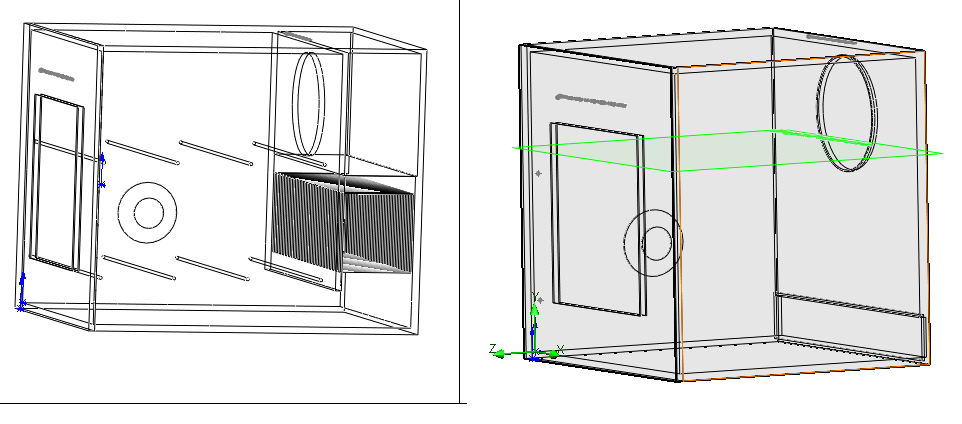

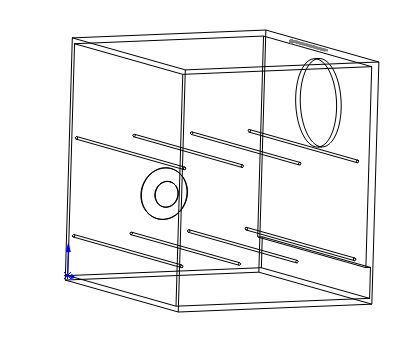

Вопрос был про  серый цвет  сборки.  Открыл чертеж детали основной детали этой сборки- там при переключении в каркасный вид она стала прозрачной.

Т.е проблема именно  в составе сборки!

динамич ОТКЛ Деталь.jpg

Link to post
