1 час назад, fed210 сказал:

А если сделать параметры дисплея 125%, то изображение становится мутным, не чётким.

Если у вас видеокарта поддерживает виртуальное увеличение разрешения, то попробуйте увеличить виртуальное разрешение до более высокого, а потом уменьшите разрешение для приложение.

Так же проблемы могут возникать от используемого монитора, возможно другой монитор будет вести себя иначе и картинка будет лучше.



С другой стороны, если вам надо крупнее, то почему бы не взять монитор (возможно второй) для работы в программе с меньшим разрешением или с большим размером (возможно ТВ с большой диагональю, что позволит увеличить картинку без масштабирования изображения или шрифтов), а для иных программ использовать имеющися монитор с большим разрешением.

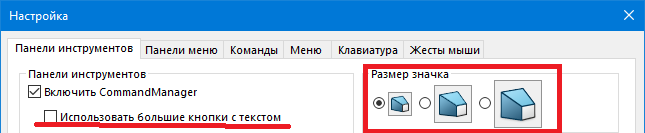

Так же в самой программе есть настройки размера иконок программы (на любой панельке или меню правой кнопкой мыши и выбрать НАСТРОИКА...):


Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites


fed210

fed210 0

Posted
Posted
26.11.2025 в 14:17, Kelny сказал:

Если у вас видеокарта поддерживает виртуальное увеличение разрешения, то попробуйте увеличить виртуальное разрешение до более высокого, а потом уменьшите разрешение для приложение.

Так же проблемы могут возникать от используемого монитора, возможно другой монитор будет вести себя иначе и картинка будет лучше.



С другой стороны, если вам надо крупнее, то почему бы не взять монитор (возможно второй) для работы в программе с меньшим разрешением или с большим размером (возможно ТВ с большой диагональю, что позволит увеличить картинку без масштабирования изображения или шрифтов), а для иных программ использовать имеющися монитор с большим разрешением.



Так же в самой программе есть настройки размера иконок программы (на любой панельке или меню правой кнопкой мыши и выбрать НАСТРОИКА...):


Плохо короче, что тут ещё скажешь. Реальная не доработка! В программе Tigertrade допустим в ЛЮБОМ окне можно изменить размер шрифта на какой хочешь. А это странное предложение "Поставить другой монитор"...А что ещё нужно? Может для каждой программы свой монитор покупать?

Link to post
Share on other sites
Ветерок

Ветерок 2,267

Posted
Posted
26.11.2025 в 10:16, fed210 сказал:

Не ужели не возможно сделать шрифт крупнее в самом солиде не меняя настройки дисплэй виндовс?

Никому не интересно, видимо всем понятно, а я спрошу. При каком разрешении монитора вам плохо видно шрифт?

И о каком шрифте речь? Шрифт в иконках и дереве или шрифт размеров в рабочем окне?

Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted (edited)
51 минуту назад, fed210 сказал:

В программе Tigertrade допустим в ЛЮБОМ окне можно изменить размер шрифта на какой хочешь

может ну его нахрен это конструирование. Работай брокером.

Edited by maxx2000
  • Хаха 1

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
SergAG

SergAG 0

Posted
Posted

В свое время увидел способ делать резьбовые соединения для печати элементом "отступ". В случаях, где обе детали напечатанные, отклонения от стандарта не важны. Часто этим пользуюсь. Там есть параметр, который определяет зазор между телом конечным и инструмента. Его выбираешь в зависимости от размеров резьбы, материала и сопла печати, от того, какой натяг нужен и прочее.

Но иногда фичу корячит, и солид вообще не дает сделать отступ. Ругается на "идентификатор грани" и требует поменять геометрию или уменьшить отступ. Ну можно предположить, что геометрия нарушается на больших отступах и мелких резьбах (этакая эквидистанта, которая может вывернуться), но когда на резьбе 16 он не дает сделать отступ 0,01мм, это уж извините, какая геометрия?!

Подскажите, как ловить и фиксить причину конфликта?


Link to post
Share on other sites
Snake 60

Snake 60 855

Posted
Posted

@SergAG Скорее всего какая-то мелкая грань исчезает (вырождается) в процессе построения отступа - вот и орёт

Правильная настройка Toolbox Мои версии макросов: OneClickDXF и ExportToDXF v1.2.0; v1.2.1; v1.2.1.2; v1.2.3.1; v1.2.3.2 Редактор свойств: PropertyEditorSpec_v1.4+ Сохранение PDF: OneClickPDF
Дербуш Олег - эксклюзивный контент на Boosty

Link to post
Share on other sites
Snake 60

Snake 60 855

Posted
Posted (edited)
1 час назад, SergAG сказал:

попробовал на пробке (инструмент) скруглить все острые края. Не помогло.

Тут не острые края надо скруглять, а искать какой-нибудь мелкий треугольник или что-то в этом духе. Принцип какой, ты делаешь отступ, какие-то поверхности увеличиваются, а какие-то уменьшаются. И вот те поверхности которые уменьшаются одна из них может исчезнуть при определенной величине зазора, причем от небе даже фантом может отрисовать а в твердотеле делать откажется. Я давно видос пилил с похожей темой, только возникала эта фигня при придании толщины, попробуй по моему варианту сделать, может поможет:



Edited by Snake 60
  • Нравится 2

Правильная настройка Toolbox Мои версии макросов: OneClickDXF и ExportToDXF v1.2.0; v1.2.1; v1.2.1.2; v1.2.3.1; v1.2.3.2 Редактор свойств: PropertyEditorSpec_v1.4+ Сохранение PDF: OneClickPDF
Дербуш Олег - эксклюзивный контент на Boosty

Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted

а почему сначала не сделать вычитание , а потом смещение?

В конце концов можно прямо в контексте сборки построить ответную резьбу с требуемым началом витка

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Snake 60

Snake 60 855

Posted
Posted
Только что, maxx2000 сказал:

а почему сначала не сделать вычитание , а потом смещение?

По сути моё видео про это. Варианты есть, главное не зацикливаться на одном. )

Правильная настройка Toolbox Мои версии макросов: OneClickDXF и ExportToDXF v1.2.0; v1.2.1; v1.2.1.2; v1.2.3.1; v1.2.3.2 Редактор свойств: PropertyEditorSpec_v1.4+ Сохранение PDF: OneClickPDF
Дербуш Олег - эксклюзивный контент на Boosty

Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted

Тыц например

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Arsenalom

Arsenalom 0

Posted
Posted

Здравствуйте! Я так понимаю, это общая тема для новичков SW. Если нет, поправьте меня, а если да, то помоги пожалуйста кое с чем. Делаю трубную решетку кожухотрубчатого теплообменного аппарата, необходимо расставить фаски на множестве (450+) одинаковых отверстий для трубок. Множество отверстий я сделал массивом по точкам, но вот когда попытался добавить в этот массив фаску - солид начал ругаться и выдавать ошибку следующего содержания:
"Некоторые элементы фаски не присутствуют в модели. Отредактируйте элемент, что бы снова выбрать позиции"  ( https://cloud.mail.ru/public/8VpM/zSoPPmkPd вот облако со скришотами).
Пытался делать отдельные массивы для отверстий и фасок, отверстия отдельно строит, а для фасок выдает такое же сообщение. Подскажите, как можно решить проблему. Спасибо заранее
zSoPPmkPd

Link to post
Share on other sites
maxx2000

maxx2000 1,052

Posted
Posted

а не пробовал сначала наложиь фаску, а потом сделать массив?

можно построить отверстие нужной формы, сразу вместе с фаской  фичером вращение и сделать массив

бегло видно что фаска некоторых отверстий залезает на другую фаску, по периметру, возможно ошибка из-за этого

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
sloter

sloter 578

Posted
Posted

@Arsenalom

попробуйте задать фаску (зенковку) непосредственно в фичере "Отверстие"

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
Arsenalom

Arsenalom 0

Posted
Posted
2 часа назад, Nod801 сказал:

@Arsenalom деталь выложи

https://cloud.mail.ru/public/8VpM/zSoPPmkPd На здоровье, хотя совет одного из участников ниже помог мне получить нужный результат.




2 часа назад, maxx2000 сказал:

а не пробовал сначала наложиь фаску, а потом сделать массив?

можно построить отверстие нужной формы, сразу вместе с фаской  фичером вращение и сделать массив

бегло видно что фаска некоторых отверстий залезает на другую фаску, по периметру, возможно ошибка из-за этого

Пробовал, не выходило. В итоге получилось так, как предложил участник ниже - просто сформировать зенковку непосредственно в меню управления отверстием.




1 час назад, sloter сказал:

@Arsenalom

попробуйте задать фаску (зенковку) непосредственно в фичере "Отверстие"

Спасибо, получилось! Я не подумал об этой возможности

Link to post
Share on other sites
Ветерок

Ветерок 2,267

Posted
Posted

Общее правило когда со скруглениями или фасками что-то не получается. Сначала уменьшить размеры фаски-скругления. Если с маленькими проходит, значит скорее всего большая где-то на что-то налезает. Искать где.

  • Нравится 1
Link to post
Share on other sites
а-р

а-р 1

Posted
Posted
09.09.2025 в 17:23, а-р сказал:

Почему в сборке из двух одинаковых деталей, могу отдельно перемещать деталь, а вращать не получается (вращаются обе). При том что пока никаких сопряжение нет .

Вот в сборке параллельно как вставил так и стоят, а перпендикулярно уже не могу повернуть

Уголки сопряж.zip 190 \u041a\u0431 · 2 скачивания



Прошло какое то время после того обсуждения этой проблемы. Как-то там извернулся. Но вот недавно опять это выскочило, и я решил спросить у моей любимой нейросетки,   Perplexity через браузер  Comet  - и она не подкачала.  :)  Ответ, мне показался, лучше чем собственно Хелп Солида. И читая ответ я наконец понял свою ошибку.

 Когда я выбирал через Меню Солида деталь для поворота, то начинал крутить мышкой и вращалось сразу все детали.   А надо было еще навести мышку  на вращаемую деталь и потом вращать. А я думал что выбора детали через меню уже достаточно.

Link to post
Share on other sites
Ветерок

Ветерок 2,267

Posted
Posted
1 час назад, а-р сказал:

крутить мышкой

Никогда такой ерундой не занимался. Просто указываю что с чем сопрячь, и деталь сама занимает нужное положение.

Link to post
Share on other sites
а-р

а-р 1

Posted
Posted
2 часа назад, Ветерок сказал:

Никогда такой ерундой не занимался. Просто указываю что с чем сопрячь, и деталь сама занимает нужное положение.

И я также делаю.  Но. Например вы сопрягаете слиянием или параллельностью две поверхности. Но тогда есть неопределенность 2 пи или  180 градусов.  может лечь нормально, а может повернутой наоборот- и там и там условие сопряжение слияние выполнено. У меня раз 10 совпадало (ваш случай)  :), а на одиннадцатый совпало, но наоборот. . Вот и пришлось разворачивать .

Более того там иногда повернуть надо немного, а потом обычным слиянием SW сам довернет









Link to post
