Тихоход

@The_22nik менял сцены - не влияет. Есть еще момент, что при включении освещения во вкладке модели, при регулировке яркости ползунком освещение меняется ступенчато, а именно есть только 3 состояния - без света, среднее и максимально яркое.

Link to post
Share on other sites


Тихоход

Так происходит есть источник освещения один - рассеянный. Если добавлен направленный, то изменение уже более плавное. Но это в режиме динамического освещения. Без него все нормально - регулировка плавная.

На отображение эпюры в режиме 3D это не влияет.

Поставил последний драйвер видеокарты. В настройках родной программы подходящего пункта нет.

Такое на двух компах, версия Солида одна - 2018 sp5, но видеокарты обе AMD Radeon разных моделей.

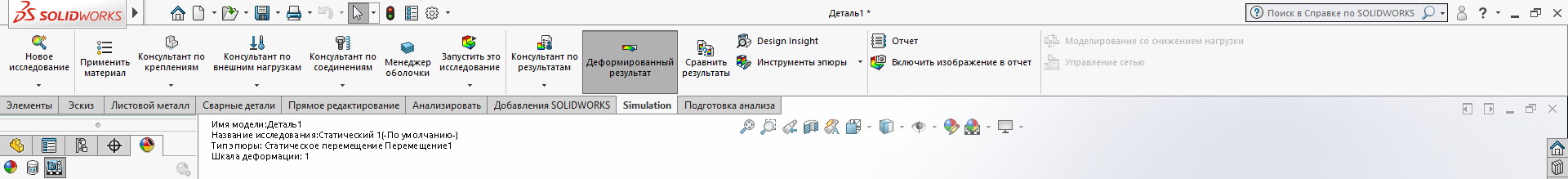

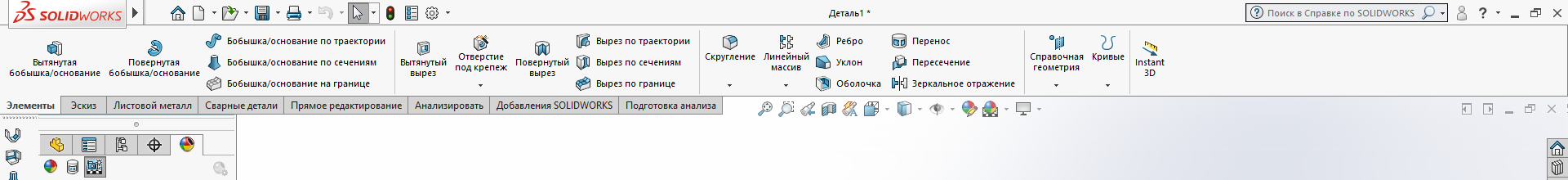

Еще вопрос - можно ли как-то сместить панель отображения в одну строку с вкладками? Когда вкладок мало, она в одну строку, когда вкладки добавляются, она съезжает под них.



Link to post
Share on other sites
kkk
11.04.2025 в 11:35, clavr сказал:

Как присвоить цвет детали всем конфигурациям?

На состоянии отображения ПКМ - Свойства. Снять галку связи с конфигурациями.




  • Нравится 1
Link to post
Share on other sites
clavr
24 минуты назад, kkk сказал:

На состоянии отображения ПКМ

а это где?

Link to post
Share on other sites
Snake 60
4 минуты назад, clavr сказал:

а это где?

На вкладке Конфигурации - Внизу

  • Нравится 2
Link to post
Share on other sites
kkk

У меня вот обратный вопрос, как удалить цвет из модели. Только на днях была ситуация у коллеги - есть многотельная модель. Наложены разные цвета, текстуры (на поверхности, тела и элементы). Потом что-то достраивалось, менялось. Цвета начали глючить. В итоге было принято решение удалить всё и покрасить заново. Так нам двоим так и не удалось этого сделать. Можно удлить все цвета, все внешние виды, вообще все, что хоть как-то связано с внешним видом. Но при сохранении и открытии цвет некотороых элементов опять появляется и перебивает то, что накладываешь на него. Такое редко, но случается. Где искать тайные закрома, где Солид хранит цвет, я уже даже не знаю.

Edited by kkk
Link to post
Share on other sites
Kelny
2 часа назад, kkk сказал:

У меня вот обратный вопрос, как удалить цвет из модели.

Удалить все внешние виды:

https://help.solidworks.com/2023/russian/solidworks/sldworks/t_appearance_in_assemblies.htm

https://help.solidworks.com/2023/russian/solidworks/sldworks/t_change_display_settings_part.htm

Link to post
Share on other sites
kkk
1 час назад, Kelny сказал:

Удалить все внешние виды:



3 часа назад, kkk сказал:

удлить все цвета, все внешние виды, вообще все, что хоть как-то связано с внешним видом.

Не помогло. Точнее временно. Потом, как феникс из пепла, опять появляется.

Link to post
Share on other sites
clavr
17 часов назад, kkk сказал:

как удалить цвет из модели

на деталь в дереве (или в окне на саму деталь) пкм - в меню внешние виды - удалить все внешние виды

Edited by clavr
Link to post
Share on other sites
kkk
1 час назад, clavr сказал:

на деталь в дереве (или в окне на саму деталь) пкм - в меню внешние виды - удалить все внешние виды



15 часов назад, kkk сказал:

Не помогло. Точнее временно. Потом, как феникс из пепла, опять появляется.



Link to post
Share on other sites
clavr

@kkk  выделить все тела/поверхности в списке тел/вырезов. и сделать тоже самое.

еще помогало перед этим цвета еще раз всем назначить отдельно в ручную или макросом

Link to post
Share on other sites
kkk
11 минут назад, clavr сказал:

выделить все тела/поверхности в списке тел/вырезов. и сделать тоже самое.

еще помогало перед этим цвета еще раз всем назначить отдельно в ручную или макросом

Все это уже пробовали. У меня пока что один вариант, что Солид запоминает какую-то относительную ссылку на покрашенный элемент и после изменения модели, когда изменяется количество элементов, эта внутренняя ссылка перестает адекватно работать. Вот и думал, есть ли какой-то способ "низкоуровневого форматирования", который бы вычищал ВСЁ. Я уже и макросы пробовал, по удалению всех цветов и внешних видов. Все равно пару видов опять появляются.

Link to post
Share on other sites
clavr

@kkk  если есть возможность кинь файлик

Link to post
Share on other sites
kkk
3 часа назад, clavr сказал:

@kkk  если есть возможность кинь файлик

К сожалению нет. В целом проблема оказалась из-за вставленной детали (напоминаю, у нас модель - деталь. В нее вставляют другую деталь). И какой-то набор опций при вставке приводит к таким глюкам с цветом. Удаление этой детали из модели восстановило нормальное функционирование внешних видов.

Link to post
Share on other sites

Может кто подскажет: необходимо внутри эскиза один элемент пустить по пути, размножив: например, маленький кружок пустить по криволинейной линии. Как это можно сделать? Заранее благодарю всех! :-)
В других программах знаю, как сделать - в солиде не допру что то...

Link to post
Share on other sites
Ветерок
27 минут назад, bubl leg сказал:

внутри эскиза

А это действительно нужно сделать внутри эскиза? Конечный результат - это именно кружочки в эскизе?

Или по этим кружочкам строится геометрия? Тогда, наверное, лучше сделать массив той геометрии, а не кружочков.

Link to post
Share on other sites
8 минут назад, Ветерок сказал:

Конечный результат - это именно кружочки в эскизе?

Или по этим кружочкам строится геометрия? Тогда, наверное, лучше сделать массив той геометрии, а не кружочков.

Да, конечно геометрия :-) Ну а в таком случае - как пустить кружок вырезанный (то бишь массив каналов) по криволинейной кривой?:-) Только что осознал, что за много лет - сталкиваюсь с таким впервые :-)

Edited by bubl leg
Link to post
Share on other sites
Ветерок
9 минут назад, bubl leg сказал:

массив каналов) по криволинейной кривой

Есть такой тип массива -  "Управляемый кривой".

Link to post
Share on other sites
20.04.2025 в 20:05, bubl leg сказал:

Может кто подскажет: необходимо внутри эскиза один элемент пустить по пути, размножив: например, маленький кружок пустить по криволинейной линии. Как это можно сделать? Заранее благодарю всех! :-)
В других программах знаю, как сделать - в солиде не допру что то...



Не совсем понял что именно нужно ... вот так имеете ввиду?



Скрытый текст




Link to post
Share on other sites
