Добрый день. А еще есть такой вопрос. В 18 версии появился модуль МЕТАЛЛОКОНСТРУКЦИИ. Существует видео? Как он работает. Что стало лучше. Пилит ли он концы автоматом в местах соединений МК. Если есть такой ролик, дайте ссылку пожалуйста.

https://vkvideo.ru/video-7621049_456239974?t=1h12m25s



[Pumatum 13]

7 часов назад, Yuran75 сказал:

7 часов назад, Yuran75 сказал:

https://vkvideo.ru/video-7621049_456239974?t=1h12m25s



Это в 17 версии, это я видел. Давно, аж несколько лет назад, на Ютубе было все похожее. Так я давно делаю.

Думал, может как в Компасе или ка-кто по другому соединения запиливать можно стало.

[AlexDi 3]

Здравствуйте, а есть ли функция в T-Flex 17 Раскрой, перемещения вручную детали с одной заготовки на другую разделе в схема? То есть редактировать вручную автораскрой. Интересует такая возможность для фигурного раскроя.

[vladislav40rus 0]

Здравствуйте. Делаю сечение например в середине детали. Сечение показывает на чертеже все от того места где находится сечение и до конца детали. Вопрос, можно ли задать глубину сечения, то есть чтобы показывало только то что мне надо. Надеюсь понятно написал.

[Shura762 51]

1 час назад, vladislav40rus сказал:

Делаю сечение например в середине детали

Есть два вида: сечение и разрез. Сечение - это проекция тела в плоскости сечения, разрез - проекция тела в плоскости сечения + проекция за плоскостью сечения, можно использовать вкладкой Сечение в команде Проекция, если не подходит поиграйтесь вкладкой Элементы.

1 час назад, vladislav40rus сказал:

Надеюсь понятно написал.



[Ветерок 2,301]

45 минут назад, Shura762 сказал:

Есть два вида: сечение и разрез.

Это в ЕСКД, а в нормальном CAD есть ещё разрез с ограничением по глубине. Очень полезная вещь.

[BSV1 1,946]

2 часа назад, vladislav40rus сказал:

... можно ли задать глубину сечения ...

Читайте про 3D сечения.

[Shura762 51]

44 минуты назад, Ветерок сказал:

нормальном CAD

а что тут делает "нормальный" человек в ненормальном CADе



[vladislav40rus 0]

21 час назад, Ветерок сказал:

Это в ЕСКД, а в нормальном CAD есть ещё разрез с ограничением по глубине. Очень полезная вещь.

Мне это и нужно. Вот и спросил как это в т-флексе сделать..

21 час назад, BSV1 сказал:

Читайте про 3D сечения

А вот это в справке не нашел

[Shura762 51]

34 минуты назад, vladislav40rus сказал:

А вот это в справке не нашел



Что 3Д сечение что 2Д разница не большая, вот если вам мешают тела или операции, то можно выбрать в Параметрах проекции на вкладке Элементы что включать или что исключить из проекции.

[Богоманшин Игорь 379]

43 минуты назад, vladislav40rus сказал:

Мне это и нужно.

Для вашей задачи, КМК, подойдет 3Д сечение параллелепипедом. Его сперва надо создать в 3Д модели, а потом на чертеже сделать сечение, выбрав его. Проецируется вдоль оси Х поэтому надо будет кубик покрутить, как вам надо, в модели.

Edited March 12 by Богоманшин Игорь

[BSV1 1,946]

1 час назад, vladislav40rus сказал:

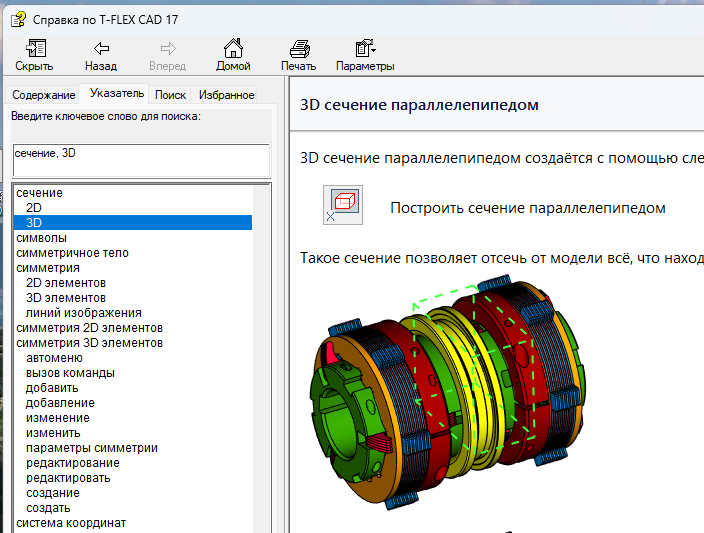

А вот это в справке не нашел

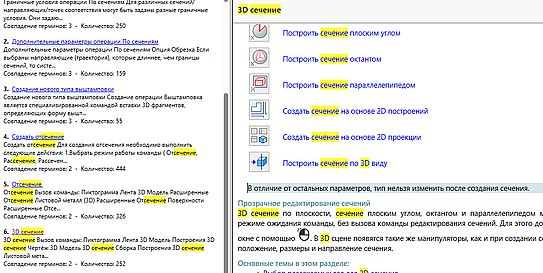

Плохо искали



[St.-Jerome 0]

Всем добрый день!

Подскажите, пожалуйста, каким образом возможно создать в T-FLEX коническое зубчатое колесо без модуля "Зубчатые передачи"?

[SAPRonOff 653]

4 часа назад, St.-Jerome сказал:

каким образом возможно создать в T-FLEX коническое зубчатое колесо без модуля "Зубчатые передачи"?

Не очень понятен вопрос: во-первых, форм зубьев несколько(это сильно может усложнить геометрию и построения), во-вторых, не написано на сколько точно-честно нужно геометрию построить(для каких целей модель нужна?)



в среднем алгоритм такой (для прямозубной конической передачи):

1. Если передача по ГОСТ, изучаете его, там есть основные формулы для вычисления геометрии и построения колеса.
2. Строите эскиз для вращения контура конуса, будущего колеса.

3. На большом и малом основании конуса строите сечения зуба. Если нужна точная геометрия эвольвенты, трохоиды/переходной кривой контура зуба, то строите такие кривые командой - «функция» в 2D линиях, с заданием формулы кривой, в поставочных примерах есть построенная эвольвентная кривая.

4. Соединяете командой «по сечениям» два сечения из пункта 3

5. Строите массив полученных зубьев вокруг оси конуса

6. Булите сложением зубья и тело конуса

7. Другое, по желанию: форма диска, отверстия для уменьшения веса, параметризация чтобы модель могла принимать любые типоразмеры автоматически, диалоги управления и тп

[Shura762 51]

10 часов назад, St.-Jerome сказал:

Подскажите, пожалуйста, каким образом возможно создать в T-FLEX коническое зубчатое колесо без модуля "Зубчатые передачи"?

Существует и второй вариант, в загрузках на сайте топсистем есть модель конического редуктора, берете модель зубчатого колеса и перестраиваете под свои параметры.

[St.-Jerome 0]

22 часа назад, SAPRonOff сказал:

Не очень понятен вопрос: во-первых, форм зубьев несколько(это сильно может усложнить геометрию и построения), во-вторых, не написано на сколько точно-честно нужно геометрию построить(для каких целей модель нужна?)



в среднем алгоритм такой (для прямозубной конической передачи):

1. Если передача по ГОСТ, изучаете его, там есть основные формулы для вычисления геометрии и построения колеса.
2. Строите эскиз для вращения контура конуса, будущего колеса.

3. На большом и малом основании конуса строите сечения зуба. Если нужна точная геометрия эвольвенты, трохоиды/переходной кривой контура зуба, то строите такие кривые командой - «функция» в 2D линиях, с заданием формулы кривой, в поставочных примерах есть построенная эвольвентная кривая.

4. Соединяете командой «по сечениям» два сечения из пункта 3

5. Строите массив полученных зубьев вокруг оси конуса

6. Булите сложением зубья и тело конуса

7. Другое, по желанию: форма диска, отверстия для уменьшения веса, параметризация чтобы модель могла принимать любые типоразмеры автоматически, диалоги управления и тп

Большое спасибо!

[vladislav40rus 0]

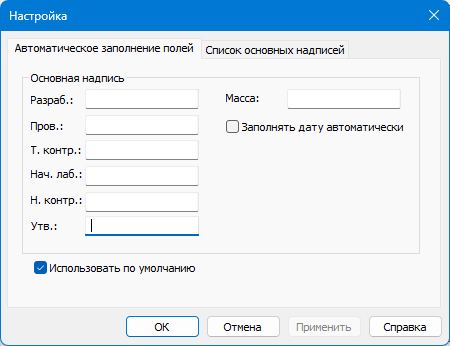

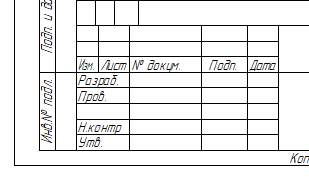

Заполнил это окно , создаю  нужные поля заполняются автоматом, все как надо. Но если создаю спецификацию, то штамп не заполняется.  Как это исправить?

[Shura762 51]

3 часа назад, vladislav40rus сказал:

Но если создаю спецификацию,

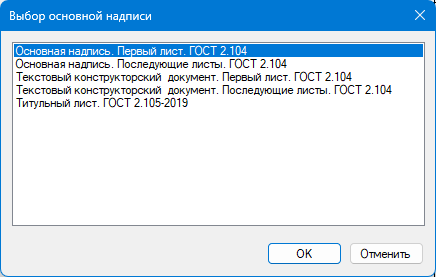

Отдельно? а зачем, чтобы в ручную... Создаете СБ затем спецификацию и она "подхватывает" из штампа. И еще, в Настройках есть вторая вкладка, там посмотрите, нет в списке нет и в штампе.

[vladislav40rus 0]

20.03.2026 в 17:39, Shura762 сказал:

Отдельно? а зачем, чтобы в ручную

Спецификацию отдельно чтобы была на отдельном листе а не на чертеже.

[Yuran75 21]

2 часа назад, vladislav40rus сказал:

Спецификацию отдельно чтобы была на отдельном листе а не на чертеже.

Рекомендую все документы (листы) создавать/хранить в  одном файле.
