3 часа назад, vladislav40rus сказал:

Здравствуйте. В сборке имеется куча одинаковых гаек, но все в разных местах. Как за один раз их все заменить на такой же размер но другого ГОСТа при этом чтобы они не теряли своих привязок? При замене даже одной гайки через параметры - операции - замену пути, теряется привязка и и выдается ошибка не найдена ЛСК.

1. Открыть окно "Структура сборки".

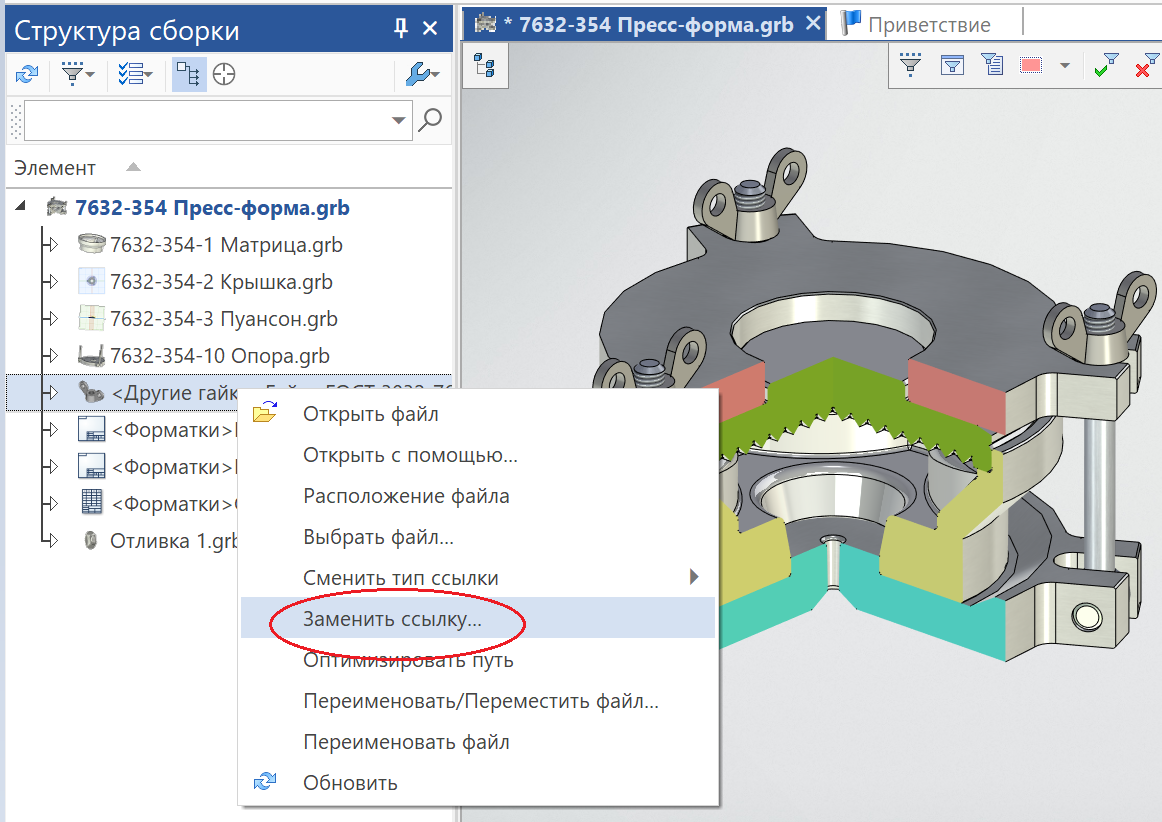

2. Правой кнопкой вызвать контекстное меню и выбрать: "Заменить ссылку".

   Если изначально стандартные элементы наполнялись продуманно, то все должно получиться...


2 часа назад, vladislav40rus сказал:

Как-то все заморочено. В инвенторе библиотечные гайки, болты, шайбы меняются вообще легко и все сразу, а тут не понятно почему привязка отлетает, приходится перепривязывать.

Так рисуйте в Инвенторе!



Link to post
Share on other sites


Всем доброго времени суток.



Знающие люди, помогите советом по теме.



Хочу сделать деталь кулачок со спиральным пазом, имитируя след от инструмента (фрезы). В SW для этого имеется: труба, отдельное тело инструмента (цилиндр) и спираль. Операция "вырез по траектории/твердое тело по траектории" позволяет получить задуманное:


В T-Flex нашёл подобную команду, но по спирали категорически отказывается создавать такое тело, а для других сплайнов и ломаных кривых создаёт.




Что не так в моих действиях?

Link to post
Share on other sites
vladislav40rus
16 часов назад, mamomot сказал:

1. Открыть окно "Структура сборки".

2. Правой кнопкой вызвать контекстное меню и выбрать: "Заменить ссылку".

   Если изначально стандартные элементы наполнялись продуманно, то все должно получиться..

Не получается, либо ошибка либо разваливаются.



16 часов назад, mamomot сказал:

Так рисуйте в Инвенторе!

Так и рисовал бы, но инвентор ломаный, а Т-Флекс лицензия и требования что бы все было в лицензионном ПО.

Link to post
Share on other sites
maxx2000
11 минут назад, vladislav40rus сказал:

требования что бы все было в лицензионном ПО

а разве файл модели содержит информацию о наличии или отсутствии лицензии?

Link to post
Share on other sites
Ветерок

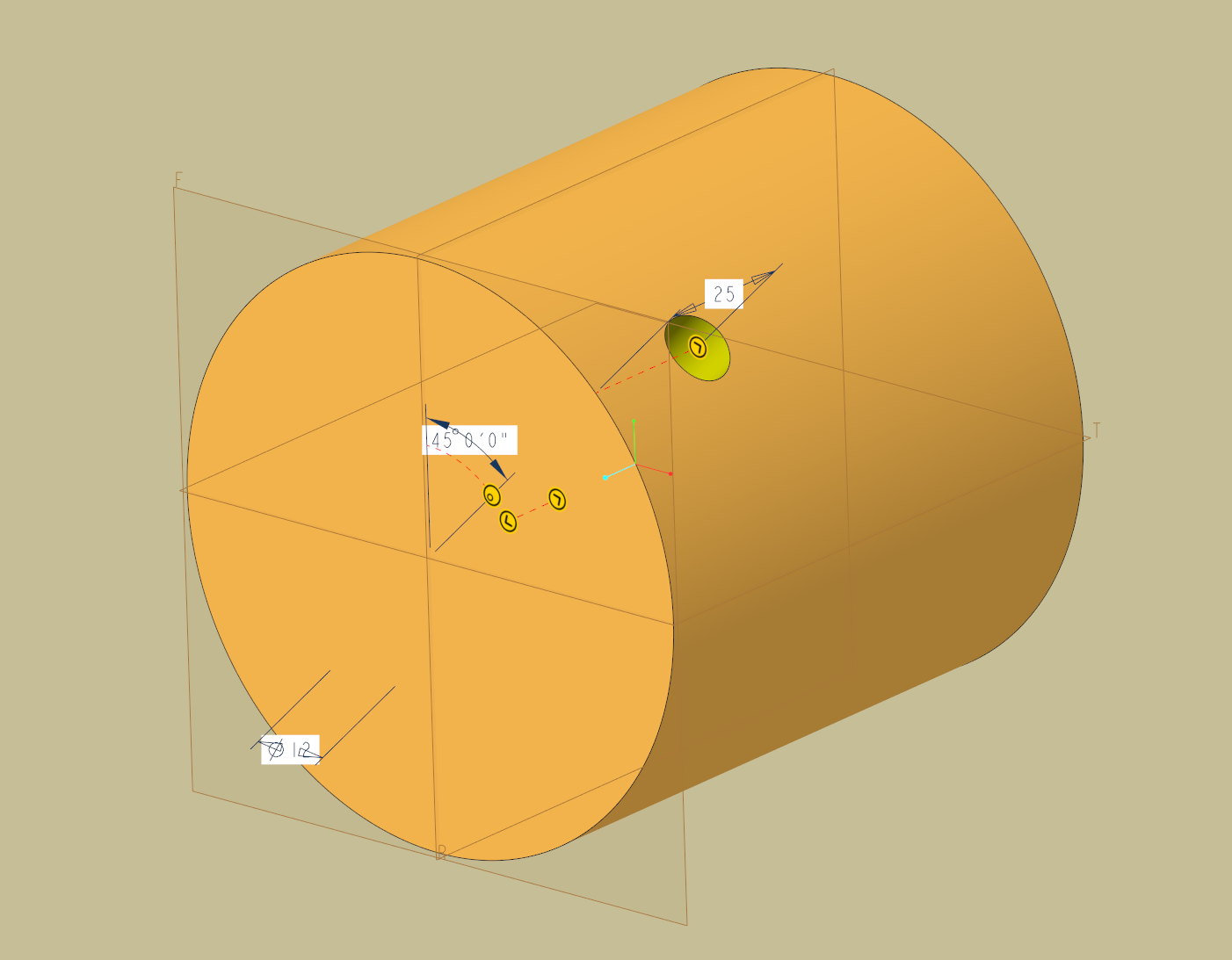

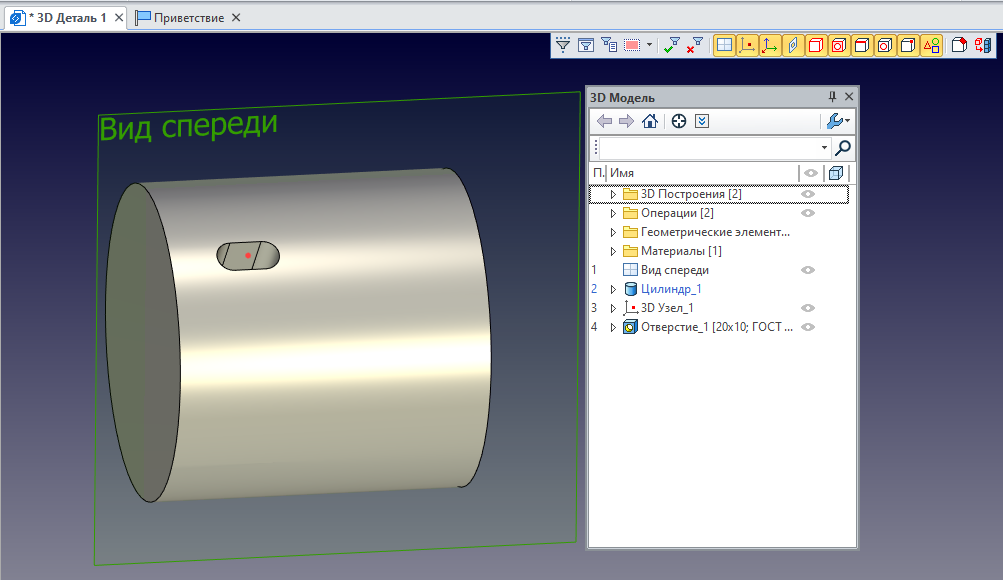

Можно ли в ТФ быстро построить отверстие с такими привязками - расстояние от торца и угол от плоскости?

Понимаю, что сначала надо построить Узел. Но сразу так его разместить не смог. Пришлось опять плодить вспомогательные сущности - построить плоскость, смещенную от торца, на ней построить эскиз с нужным углом и только так получить место Узла.

Проще никак? Чтобы "сразу", по-человечески :)




Link to post
Share on other sites
Shura762
24 минуты назад, vladislav40rus сказал:

Не получается, либо ошибка либо разваливаются.

1. у файлов должны совпадать ЛСК по именам, это уже озвучивалось, еще совпадать имена переменных (желательно)

2. используйте в Структуре сборки ПКМ - Выбрать файл, у меня нет проблем с МОИМ  крепежом.

3. используйте свой крепеж (доработанный как вам нужно) и располагайте фрагменты в папке проекта.

Крепеж из библиотеки Стандартных изделий дает только мнимое преимущество, такое как можно открыть проект на разных компах.

13 минут назад, Ветерок сказал:

Проще никак? Чтобы "сразу", по-человечески :)

не, посмотрите на чудо, приходит к эльфам и требует чтобы стали человеками, это к попам обращаться надо, они только могут "порося превратися в карася" :5a33a36721bd3_3DSmiles(15):

Link to post
Share on other sites
Ветерок

Есть добрые эльфы, и есть злобные эльфы. Каждый сам выбирает каким ему быть.

Link to post
Share on other sites
SAPRonOff
9 минут назад, Ветерок сказал:

Каждый сам выбирает каким ему быть.

вы себя к каким-то мифическим существам относите? ну это что-то новое в вашем "репертуаре":g: про причесления к эльфам других людей понятно - это "что-то из кризисного", ну то что теперь каждый должен сделать выбор кто он - интересный случай:biggrin:
https://rutube.ru/video/private/9e27f9468ae368ca3860dcbebc61b2fd/?p=hwVditMPdmVGIduAz7TrQA

Edited by SAPRonOff
Link to post
Share on other sites
maxx2000

@SAPRonOff он думает что если в CREO у него светлая тема то он светлый:lol:

Светлый но всё равно чёрт.

Edited by maxx2000
Link to post
Share on other sites
SAPRonOff
5 минут назад, maxx2000 сказал:

он думает что если в CREO у него светлая тема то он светлый

смешно:biggrin:

а если человек сразу две темы использует, в зависимости от внешнего освещения - тогда у него развоение личности?


Link to post
Share on other sites
maxx2000

@SAPRonOff тогда он Декстер Морган :secret:

@SAPRonOff это настройка такая или тема неполноценная. Тёмная по идее высококонтрастная, т.е белым по чёрному. А тут смотрю только фон поменяли

Дерево всегда так в модели или можно отделить?

Link to post
Share on other sites
Ветерок

@SAPRonOff спасибо тебе, добрый эльф :)

А как задать расстояние не от торца, а от другой плоскости, параллельной торцу? Надо как-то изначально привязать узел к этой плоскости и к цилиндру одновременно? У меня комбинация плоскость и цилиндр не выбирается.



31 минуту назад, SAPRonOff сказал:

вы себя к каким-то мифическим существам относите?

Нет, я человек, который пытается иногда взаимодействовать с эльфийским софтом и приходится общаться с эльфами, которые говорят на эльфийском языке этого софта и исповедуют эльфийские методы работы.

Это не значит, что они "плохие", как некоторые понимают. Это значит, что они "другие". Настолько, что совсем :)

Link to post
Share on other sites
SAPRonOff
42 минуты назад, maxx2000 сказал:

Тёмная по идее высококонтрастная, т.е белым по чёрному. А тут смотрю только фон поменяли

Дерево всегда так в модели или можно отделить?

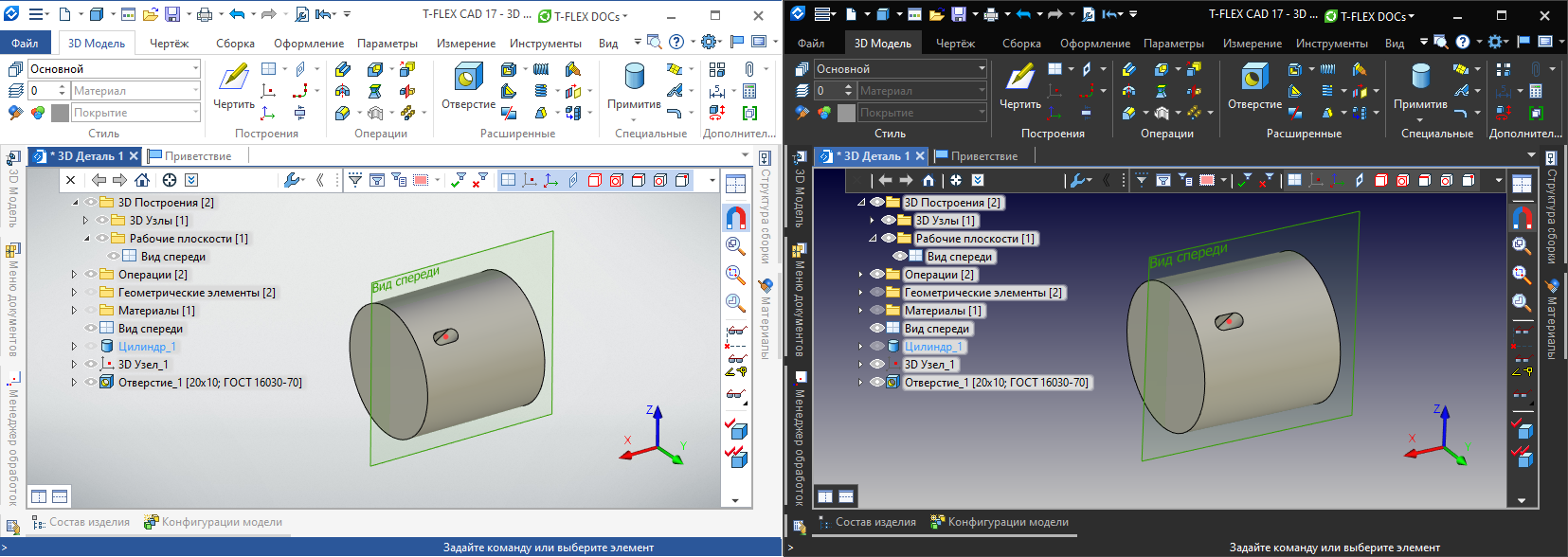

тем несколько, это одна из вариантов, дерево тоже можно настроить как по оформлению(например чёрный блюр и жёлтый шрифт), так и по составу, в принципе "Сауронам" должно понравится.

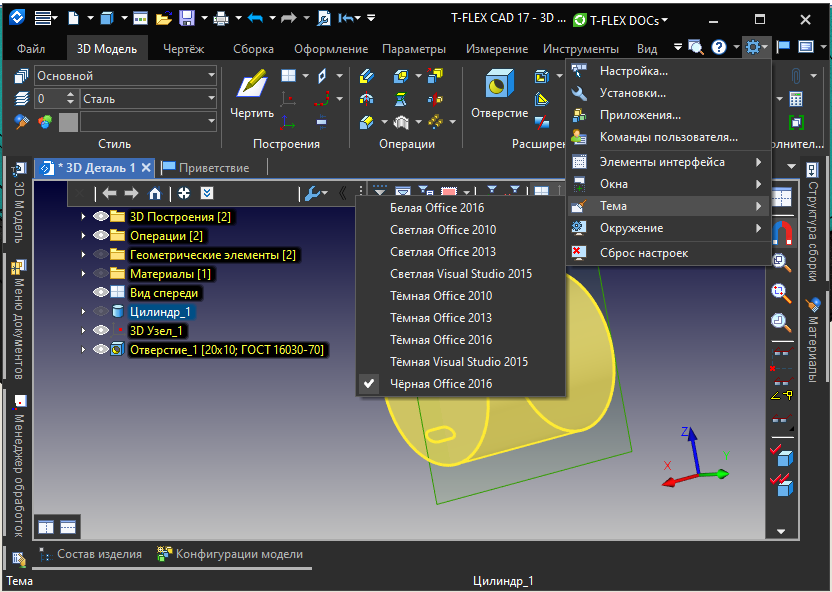

или дерево можно так отделить:


Edited by SAPRonOff
Link to post
Share on other sites
15 часов назад, SAPRonOff сказал:

Спасибо за помощь, уже стало что-то получаться. Но так видео в старой версии программы и по сравнению с 17 отличается оформление, то осталось ещё пару вопросов:

1. В качестве фиксирующего направления задаётся круговая кромка на трубе?

2. Начальное позиционирование центральная точка трубы?

3. Если сместить начало траектории, то инструмент перестаёт смотреть в центр трубы. При смещении конца траектории инструмент остаётся в правильном положении на всей траектории.

4. Если не выбирать опцию "используемые грани", то дно от паза выглядит неправильно (не "плоское", с дополнительными переходами, хотя инструмент просто цилиндр). А если выбрать эту опцию как у вас на видео, то дно паза скругляется.



Link to post
Share on other sites
BSV1
4 часа назад, Ветерок сказал:

Можно ли в ТФ быстро построить отверстие с такими привязками - расстояние от торца и угол от плоскости?

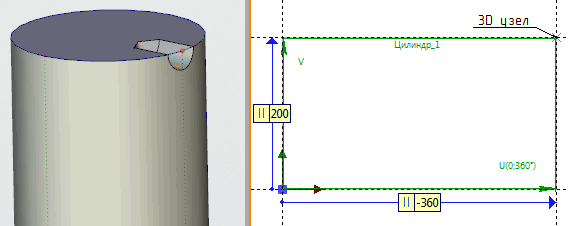

Если воспользоваться цилиндрической рабочей поверхностью, то можно быстро. Достаточно построить 3D узел на пересечении двух прямых:

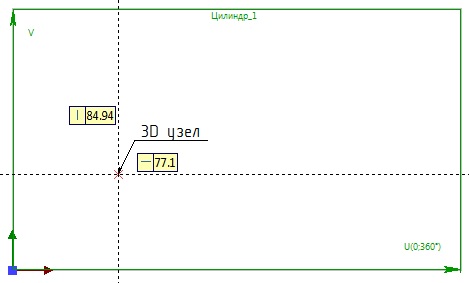

Работать это будет так (для лучшего понимания добавил еще две прямые):




  • Нравится 2
Link to post
Share on other sites
Ветерок
28 минут назад, BSV1 сказал:

Если воспользоваться цилиндрической рабочей поверхностью

Хорошо, решение красивое. Вроде, получилось.

Edited by Ветерок
Link to post
Share on other sites
SAPRonOff

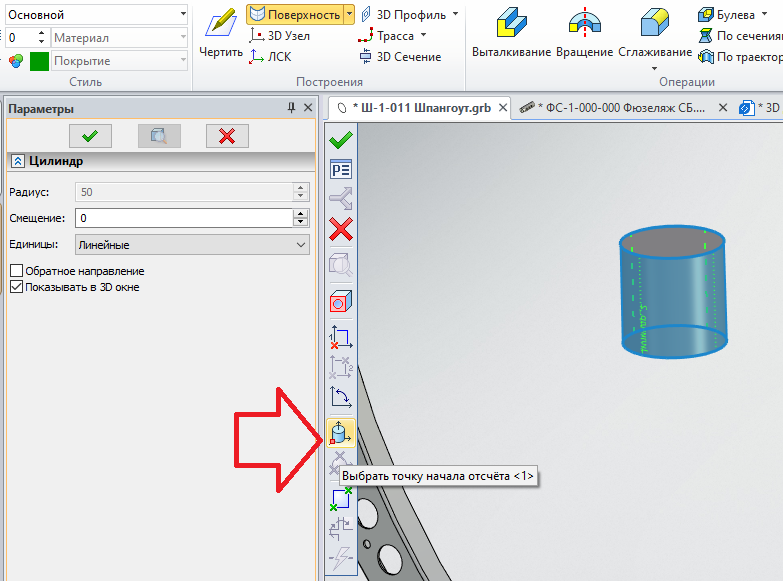

@Ветерок  у рабочей поверхности (цилиндр, на котором рисуется эскиз) можно явно указать точку старта системы координат эскиза


@BSV1  кстати круто, если отверстий несколько, тогда их можно на одной рабочей поверхности сразу все определить.

  • Нравится 1
Link to post
Share on other sites
Ветерок

Там всё в радинах-нах-нах! Не нашел где задаются единицы измерения, кроме массы  и длины. Как сделать чтобы были градусы? И в эскизе, и в уравнениях.

Link to post
Share on other sites
Ветерок
1 час назад, Ветерок сказал:

Там всё в радинах-нах-нах! Не нашел где задаются единицы измерения, кроме массы  и длины. Как сделать чтобы были градусы? И в эскизе, и в уравнениях.

Мало того, в том эскизе линия, соответствующая дуге 180 градусов (расстояние между двумя проекциями секущей плоскости вдоль оси) - это вовсе не Пи, и не 2Пи, а больше 7.

Какие-то эльфийские единицы измерения. Я их не могу понять.



Догадался. Там откладывается не угол (как в мультике выше), а реальная длина дуги. Как задавать углы в градусах? Чтобы не пересчитывать через радиус.

Edited by Ветерок
Link to post
Share on other sites
