BSV1
4 минуты назад, maxx2000 сказал:

он получил то что пожелал

Вот именно. Для тех, кто не в курсе, он стал унитазом в женском туалете. А мораль такая - надо корректно формулировать условие задачи.



Вот и @vladislav40rus получил от меня ответ так, как сформулировал вопрос. Сначала сказал, что у него в сборке 10 одинаковых деталей и их все надо заменить на одну другую. А потом выясняется, что в сборке одинаковых деталей не 10, а 500 и только 10 из них он хочет заменить. В первом случае это решается просто заменой ссылки 10-ти одинаковых деталей на ссылку другой детали. А во втором - надо выбирать конкретные 10 деталей из 500. Есть разница?

Link to post
Share on other sites


maxx2000
4 минуты назад, BSV1 сказал:

А потом выясняется, что в сборке одинаковых деталей не 10, а 500 и только 10 из них он хочет заменить

чего-то вот этот момент я не могу найти. Я вижу что ему надо взять 10 деталей и заменить разом

Link to post
Share on other sites
vladislav40rus

Может быть я не очень верно сформулировал вопрос, но ответ SAPRonOff для моих задач подошел.

Link to post
Share on other sites
  • 1 month later...
vladislav40rus

Здравствуйте. Подскажите пожалуйста есть ли где видео или инструкцию (желательно подробно) по переводу 2д чертежа в 3Д модель? Простую модель нашел как делать, это вот https://rutube.ru/video/5eec495e3a2acfc3de3d808edfc7b2b4/?utm_source=embed&utm_medium=referral&utm_campaign=main_logo&utm_content=5eec495e3a2acfc3de3d808edfc7b2b4&utm_term=yandex-video.naydex.net&referrer=appmetrica_tracking_id%3D1037877625579705379%26ym_tracking_id%3D15500927786817891458

Но мне нужно сделать более сложную модель и я не понимаю как. Сразу 3Д модель с живой коробки могу сделать, но физическую коробку долго ждать, а чертеж есть, да и Т-Флекс позволяет из 2Д в 3Д. Версия Т-Флекс 17.1.25.0.



Коробка.grb

Link to post
Share on other sites
BSV1
45 минут назад, vladislav40rus сказал:

... чертеж есть,

Если есть чертеж, то проще по нему просто построить 3D модель, чем заниматься таким переводом. Особенно, если деталь сложная.

Link to post
Share on other sites
Ветерок
19 минут назад, vladislav40rus сказал:

хотелось бы научиться из 2Д в 3Д

Зачем вам этому учиться? Это абсолютно бесполезное занятие. Модель по известным (с существующего чертежа) размерам строится на порядок быстрее, чем рисование чертежа.

Link to post
Share on other sites
Hreepsus
1 час назад, BSV1 сказал:

Если есть чертеж, то проще по нему просто построить 3D модель, чем заниматься таким переводом. Особенно, если деталь сложная.

Поддерживаю. Одни раз, в качестве эксперимента, пробовал обратное моделирование (из 2D в 3D). И потом дофига еще правок внес. Таких что проще было перерисовать с нуля. Это конечно не исключает моей криворукости в этом вопросе.

Link to post
Share on other sites
maxx2000
1 час назад, vladislav40rus сказал:

Но хотелось бы научиться из 2Д в 3Д.

можно и очень даже быстро. Если чертёж это векторный файл то по одному из видов очень быстро поднимается 3D модель.

1 час назад, Ветерок сказал:

Это абсолютно бесполезное занятие

бесполезное занятие это вечно фантазировать раздуваясь от своей важности.

Прежде чем изменой родине стремать надо улики подтянуть надо выяснить чертёж бумажный или электронный, а если электронный то растровая это картинка или векторный файл.

Edited by maxx2000
Link to post
Share on other sites
vladislav40rus

Чертеж я прикладывал выше. Модель-то я уже нарисовал, но все таки хотелось бы научиться из 2Д в 3Д.

Link to post
Share on other sites
BSV1
2 часа назад, vladislav40rus сказал:

... хотелось бы научиться из 2Д в 3Д.

В Справке есть соответствующий раздел. Там принцип такого построения подробно изложен. Надо так же не забывать, что при таком построении (в плане изменения 3D профилей) модель будет управляться через чертеж.

  • Нравится 1
Link to post
Share on other sites
mamomot
10 часов назад, vladislav40rus сказал:

Согласен. Но хотелось бы научиться из 2Д в 3Д.

Это обязательное умение. Например, когда я беру старые чертежи гнутых в нескольких плоскостях труб, чтобы проектироват оснастку, то самое простое: нарисовать две проекции оси трубы на двух плоскостях, а после построить 3Д-путь, по которому смоделировать уже трехмерную трубу!

Link to post
Share on other sites
323f

Здравствуйте!
В ТФ есть библиотека расчета цилиндрических пружин сжатия?

Link to post
Share on other sites
vsmetal
26.03.2025 в 08:32, vladislav40rus сказал:

Здравствуйте. Подскажите пожалуйста есть ли где видео или инструкцию (желательно подробно) по переводу 2д чертежа в 3Д модель? Простую модель нашел как делать, это вот https://rutube.ru/video/5eec495e3a2acfc3de3d808edfc7b2b4/?utm_source=embed&utm_medium=referral&utm_campaign=main_logo&utm_content=5eec495e3a2acfc3de3d808edfc7b2b4&utm_term=yandex-video.naydex.net&referrer=appmetrica_tracking_id%3D1037877625579705379%26ym_tracking_id%3D15500927786817891458

Но мне нужно сделать более сложную модель и я не понимаю как. Сразу 3Д модель с живой коробки могу сделать, но физическую коробку долго ждать, а чертеж есть, да и Т-Флекс позволяет из 2Д в 3Д. Версия Т-Флекс 17.1.25.0.



Коробка.grb 40 \u041a\u0431 · 10 скачиваний

Я этот ролик посмотрел, когда с азами ТФ знакомился. Так и не дошло для меня, зачем может понадобиться таким онанизьмом заниматься. Нет, зачем ТС это прикрутили, я как раз догадываюсь - в угоду "извращенцам" автокадовским (сорри, граждане). Для него подобное - в порядке вещей. Но если ты работаешь в системе, где есть нормальные инструменты построения эскизов - зачем?

Файл качнул, посмотрел - даже с моим мизерным опытом в ТФ не вижу проблемы смоделить две части корпуса, один гермоввод и один винт (похоже, пластиковый, с рифлением), потом всё это в сборку собрать. Из проекций ты всё это будешь в разы дольше подымать, и один черт при малейших изменениях всё это будет рассыпаться. А сделаешь один раз параметрическую модель, и сможешь потом под любые нужды ее видоизменять одним кликом.

Edited by vsmetal
Link to post
Share on other sites
BSV1
14 часов назад, vsmetal сказал:

Так и не дошло для меня, зачем может понадобиться ...

У Топ Систем есть вариант T-FLEX CAD 2D+ T-FLEX CAD 2D+ | 2D параметрическое проектирование и КД по ЕСКД на основе 3D-моделей (tflex.ru)

В каких-то ситуациях возможно будет выгоднее создать 3D модель с чертежа по этой технологии. Особенно это актуально в тех случаях, когда имеется большой архив 2D чертежей и вдруг понадобилось 3D, но в связке с архивным КД.

Раз до сих пор T-FLEX CAD 2D+ поддерживается, значит есть потребность.

Link to post
Share on other sites
Alexey8107

Всем доброго времени суток. Есть вопрос к Гуру в T-Flex CAD 17. На данный момент в этой версии Т-флекса делаю раскладку труб радиаторного отопления и теплых полов в моем частном доме. Цели только две:

1. Визуализация раскладки труб с целью дальнейшего монтажа по готовой раскладке.

2. Определение длины контуров ТП.

Ну и как побочный эффект, оставить раскладку труб с привязками на будущее, мало ли придется пол сверлить :)

Да, хотелось бы еще и гидравлический расчет, и тепловой, но как я понял тфлекс все таки как минимум без модулей этого не умеет. Хотя в принципе для этого есть более специализированные программы, которые все это делать умеют, НО! те программы не умеют делать раскладку. Поэтому раскладку делаю в Тфлекс, ибо с этим САПР я как минимум знаком... Раскладку делаю так, сначала командой "Трасса", выставляю тип трубопровод и задаю параметры(радиус изгиба, диаметр трубы...). Затем прокладываю трассу(цельную, от начала до конца, чтобы команда "измерить" выдавала всю длину трассы) и командой "трубопровод" создаю визуализацию трубы с необходимыми параметрами.

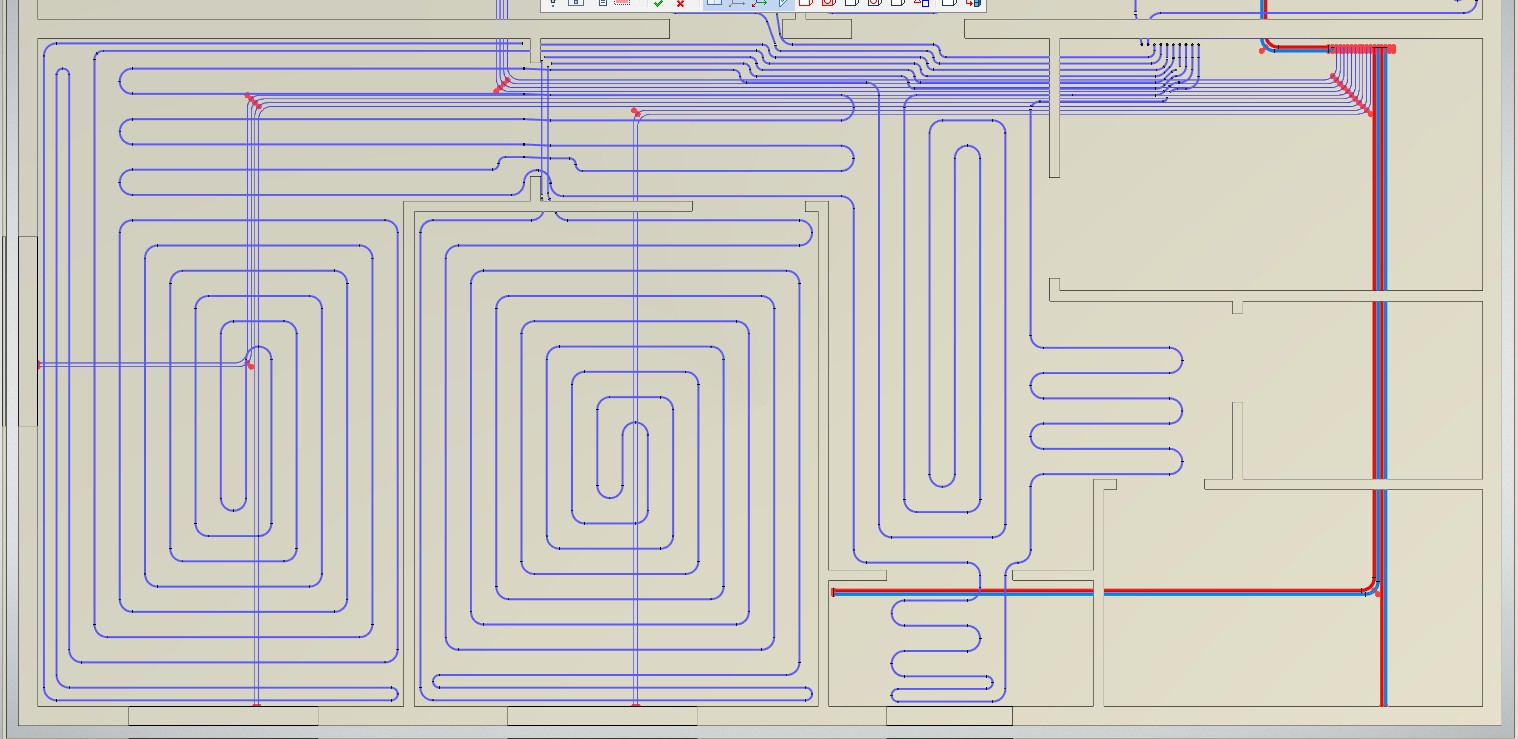

Для полной визуализации мне не хватает цвета. Да, у трубопровода я могу сменить цвет на любой, НО! По такой одноцветной раскладке очень не удобно будет укладывать трубу "улиткой". Т.к. при такой раскладке чередование подачи и обратки совершенно непонятно и приходится следить за трубой чуть ли не пальцем, как будь то проходишь лабиринт. Для понимания "удобства" чтения раскладки прилагаю скриншот, это всего лишь три контура.

В связи с чем большая просьба, подскажите как визуально разделить трубы подачи и обратки? Лично я вижу это так: Один конец трубы (начало или конец мне нужно задать самому) должен быть красный, противоположный синий, а по всей длине трубопровода цвет постепенно меняется от красного к синему. Если это невозможно, вполне устроит вариант, когда я указываю точку где будет происходить резкая смена цвета, одну часть я крашу в красный, вторую в синий. Условия, команда "измерить" должна давать полную длину контура, независимо от цвета. Крайне желательно чтобы можно было провернуть такой фокус не переделывая полностью раскладку.


Link to post
Share on other sites
zobza
05.04.2025 в 12:34, Alexey8107 сказал:

Всем доброго времени суток. Есть вопрос к Гуру в T-Flex CAD 17. На данный момент в этой версии Т-флекса делаю раскладку труб радиаторного отопления и теплых полов в моем частном доме. Цели только две:

1. Визуализация раскладки труб с целью дальнейшего монтажа по готовой раскладке.

2. Определение длины контуров ТП.

Ну и как побочный эффект, оставить раскладку труб с привязками на будущее, мало ли придется пол сверлить :)

Да, хотелось бы еще и гидравлический расчет, и тепловой, но как я понял тфлекс все таки как минимум без модулей этого не умеет. Хотя в принципе для этого есть более специализированные программы, которые все это делать умеют, НО! те программы не умеют делать раскладку. Поэтому раскладку делаю в Тфлекс, ибо с этим САПР я как минимум знаком... Раскладку делаю так, сначала командой "Трасса", выставляю тип трубопровод и задаю параметры(радиус изгиба, диаметр трубы...). Затем прокладываю трассу(цельную, от начала до конца, чтобы команда "измерить" выдавала всю длину трассы) и командой "трубопровод" создаю визуализацию трубы с необходимыми параметрами.

Для полной визуализации мне не хватает цвета. Да, у трубопровода я могу сменить цвет на любой, НО! По такой одноцветной раскладке очень не удобно будет укладывать трубу "улиткой". Т.к. при такой раскладке чередование подачи и обратки совершенно непонятно и приходится следить за трубой чуть ли не пальцем, как будь то проходишь лабиринт. Для понимания "удобства" чтения раскладки прилагаю скриншот, это всего лишь три контура.

В связи с чем большая просьба, подскажите как визуально разделить трубы подачи и обратки? Лично я вижу это так: Один конец трубы (начало или конец мне нужно задать самому) должен быть красный, противоположный синий, а по всей длине трубопровода цвет постепенно меняется от красного к синему. Если это невозможно, вполне устроит вариант, когда я указываю точку где будет происходить резкая смена цвета, одну часть я крашу в красный, вторую в синий. Условия, команда "измерить" должна давать полную длину контура, независимо от цвета. Крайне желательно чтобы можно было провернуть такой фокус не переделывая полностью раскладку.


В первом приближении разделить трассу на две и выделить разными цветами

Link to post
Share on other sites
Alexey8107

Пробовал. Если делать два отдельные трассы то длину показывает только одной трассы. Если одну разделить командой при редактировании, то длину считает правильно, но цвет меняется все равно на всей трассе. В том и другом случае в месте разделения перестают работать скругления трассы

Link to post
Share on other sites
BSV1
05.04.2025 в 12:34, Alexey8107 сказал:

... как визуально разделить трубы подачи и обратки?

Наложить материал разного цвета.

Link to post
Share on other sites
