Начну издалека, проектируем стапель сборки-прихватки для рам специальной техники. Раньше делали на больших плитах, как захочется конструктору, но появились плиты Siegmud плюсом накопились требования технологов по модернизации или последующем использовании старых плит. На сегодняшний день проектируем плиты с сеткой кратной 100 мм и отверстия или диаметром 28 или резьбовое М24. Раньше не было необходимости в таблице отверстий, хотя возможность использовать была давно в ТФ.

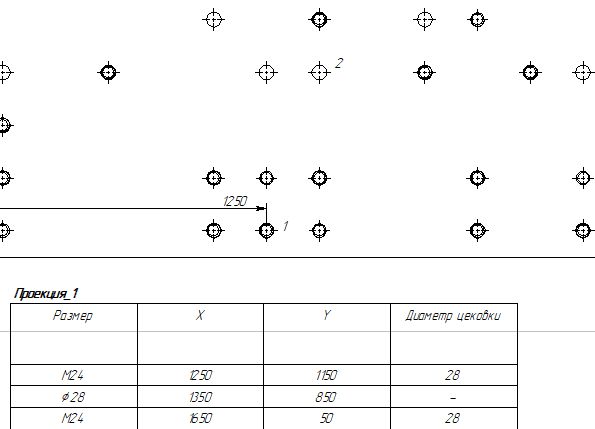

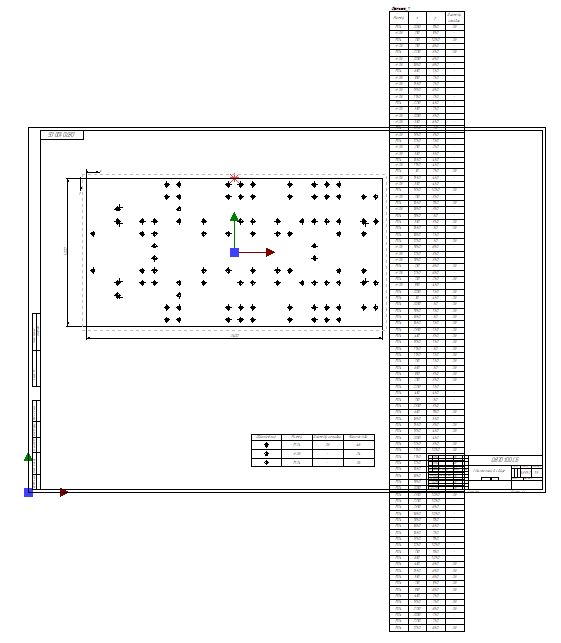

Итак, есть плита с сеткой отверстий. Оформляю чертеж, плита 1000х2400 спокойно размещается на А1, а вот таблица отверстий улетает «в даль дальнюю», см. рис. Еще и знаковая таблица увеличена, с ней я разобрался, шаблон подпилил, много ума не понадобилось, а вот с таблицей отверстий не могу справится, знаний не хватает и времени на их добычу. Какой варианта я вижу, разместить в два-три… ряда данные по отверстиям. Но лучший вариант на мой взгляд это на отдельном документе по образу спецификации и включения его в раздел Документация (ГОСТ это не запрещает). Если делать таблицу в несколько рядов, то необходимо добавить или № отв., или промежуток между рядами, последнее кажется проще, но это кажется и может оказаться что сделать шаблон на отдельный документ (страницу) будет проще.

Вопрос – как сделать два ряда (в данном случае) лучше дать алгоритм действий (типа кури мануал, ага, костыли наше фсё), вот шаблон новый не осилю, проще будет костыль, типа скопировал – вставил, но потеряю связь, а редактировать точно придется.

Еще вариант сделать несколько таблиц для разных отверстий, это позволит создать несколько отчетов таблиц отверстий, но придется вручную править включение отверстий. Данный план не сработал, не получилось сделать два состава изделия, просто не понимаю механизм создания его.

Кто-нибудь может помочь?

[Alex1116823 42]

на втором листе вертикальную ориентацию листа а1, или кратность листа а4х3 тоже вертикального расположения))))

[Shura762 51]

Забыл указать ТФ 17,1,45

[Shura762 51]

«Заходит пациент к врачу:

- Доктор, меня все игнорируют!

- Ну я же сказал, следующий заходите»

Мучая ТФ 17.1.45 на тему таблицы отверстий, случаем замечаю, что стены нет, сортировка отсутствует напроч!! Ну нельзя так. Еще одна не разрешимая проблема для меня, не знаю принцип работы с параметрами состава изделия, если шаблоны уже подпилил, можно и сами отчеты пилить.

Выход нашел следующий, работает только в одну сторону, т.к. рвется связь. Делаем экспорт в ексель и там проводим все необходимые манипуляции и не вставляем в чертеж, а делаем запись в ТТ типа: «Таблица координат отверстий согласно АБВГ.12.34.567 Стол.xlsx», можно и на поле чертежа ее скопировать, но кроме как «это по ГОСТу» никому не нужно. ЧПУшнику достаточно чертежа с началом координат, знаковой таблицы и сечений сложных отверстий.

Переходим на электронный документооборот :)

НО! Остается сортировка, она должна быть в ТФ, помогите пожалуйста, хотя бы примером.



[zobza 24]

39 минут назад, Shura762 сказал:

«Заходит пациент к врачу:

- Доктор, меня все игнорируют!

- Ну я же сказал, следующий заходите»

Мучая ТФ 17.1.45 на тему таблицы отверстий, случаем замечаю, что стены нет, сортировка отсутствует напроч!! Ну нельзя так. Еще одна не разрешимая проблема для меня, не знаю принцип работы с параметрами состава изделия, если шаблоны уже подпилил, можно и сами отчеты пилить.

Выход нашел следующий, работает только в одну сторону, т.к. рвется связь. Делаем экспорт в ексель и там проводим все необходимые манипуляции и не вставляем в чертеж, а делаем запись в ТТ типа: «Таблица координат отверстий согласно АБВГ.12.34.567 Стол.xlsx», можно и на поле чертежа ее скопировать, но кроме как «это по ГОСТу» никому не нужно. ЧПУшнику достаточно чертежа с началом координат, знаковой таблицы и сечений сложных отверстий.

Переходим на электронный документооборот :)

НО! Остается сортировка, она должна быть в ТФ, помогите пожалуйста, хотя бы примером.

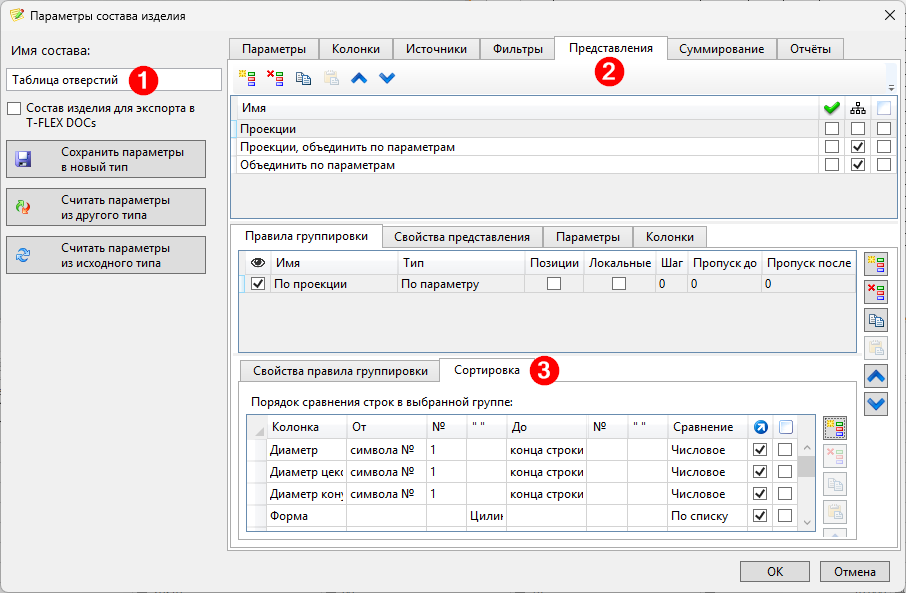

"Состав изделия", есть сортировка - попробуй посмотреть там:

https://www.tflexcad.ru/help/cad/18/23_sort.htm



Edited June 5 by zobza

[BSV1 1,989]

В Справке написано, что таблицу отверстий можно редактировать штатными средствами работы с таблицами. В том числе разделить ее на части.

[SAPRonOff 657]

1 час назад, Shura762 сказал:

хотя бы примером

Для этого нужно выложить хотя бы с чем работать, с нуля готовить всегда лениво)



Вижу две задачи:

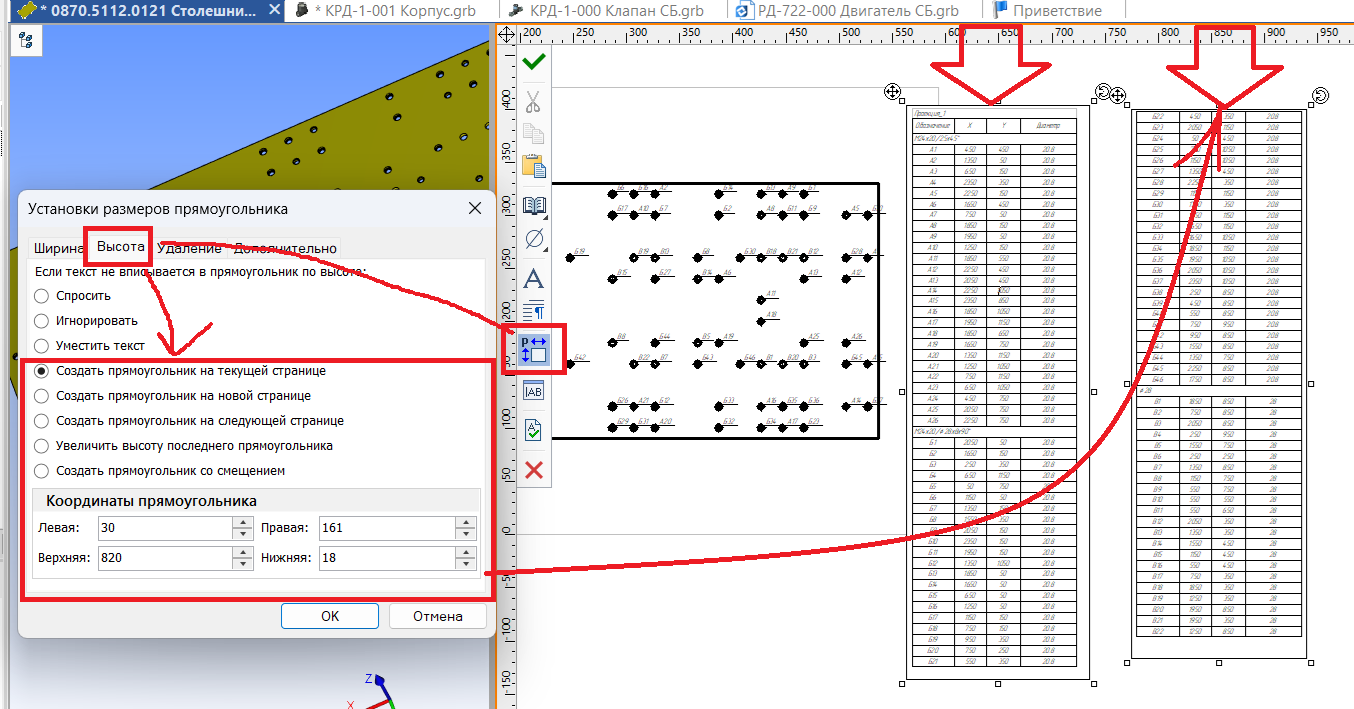

1) уместить таблицу отверстий на листе/ах. Но она работает как и любая другая таблица : уменьшаете высоту - появляются новые параграфтексты в новых столбцах, каждый из которых можно двигать хоть на новую страницу.

2) сортировка, тут zobza уже подсказал. Нужно логику сортировки подправить в окне настроек состава изделия. Группировка и надписи у отверстий появились только в 18ой версии.

[Shura762 51]

@zobza  Про сортировку в Параметрах состава изделия знаю, НО поковырял шаблон знаковой таблицы только в разделе размер шрифта, в результате в пропал столбец с количеством отверстий и появились координаты X Y, пришлось возвращать сохраненную копию.

@BSV1 Таблицу получается редактировать только по скопировать -вставить, можно наделать ошибок

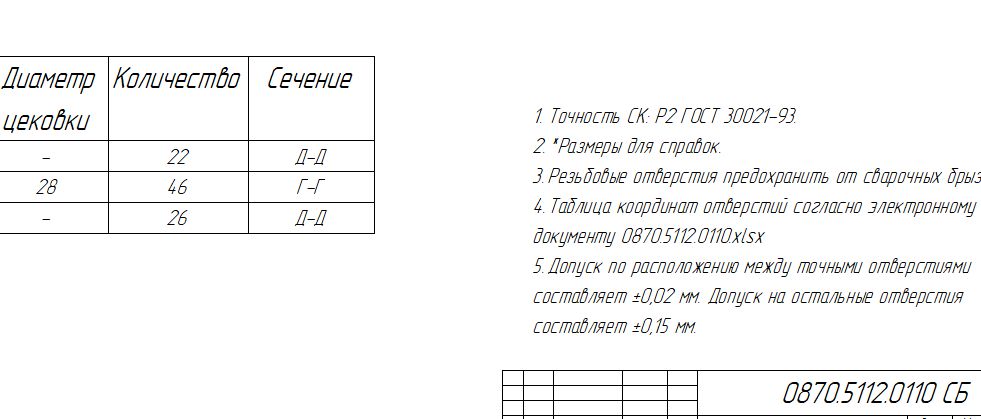

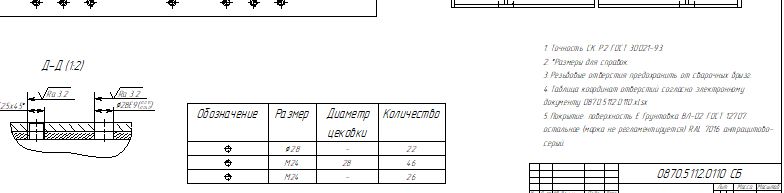

@SAPRonOff Пример взял рабочий, самая первая картинка в теме. и для затравки фрагмент КД китайской оснастки которая пришла к нам, как у них реализовано, особенно понравились ТТ.

В целом я иду по пути максимального перевода данных в электронный вид, таблица ексель наше фсё. На данном этапе выглядит это так

0870.5112.0121 Столешница лист БЧ.grb Welding Platform Welding Пример.pdf

[SAPRonOff 657]

5 часов назад, Shura762 сказал:

Пример взял рабочий, самая первая картинка в теме.

[Shura762 51]

@SAPRonOff За это спасибо, но как происходит сортировка, у меня ее нет, у вас точно 17,1,45 , если 18 то там есть сортировка по типу отверстия, но нужна еще сортировка по координатам, для ЧПУ. Желательно вдоль короткой стороны, на примере по оси Y, и желательно S-образная, если сортировать по числам то получится Z-образно, а это большие переходы (местные особенности)

Вдогонку, я склоняюсь к "электронному" варианту таблицы, в формате ексель

[SAPRonOff 657]

05.06.2026 в 21:14, Shura762 сказал:

Желательно вдоль короткой стороны, на примере по оси Y

Это можно) настраивается в сортировке по колонке Y, как выше коллеги показали



05.06.2026 в 21:14, Shura762 сказал:

желательно S-образная

Такое наверное вряд ли получится настройками:(

05.06.2026 в 21:14, Shura762 сказал:

но как происходит сортировка, у меня ее нет, у вас точно 17,1,45

У меня и та и та есть, в данном случае в 17 и 18шке настройка сортировки не отличается принципиально

[Shura762 51]

@SAPRonOff Большое спасибо за советы, но проблема глубже и как сказал мой любимый доктор :"хорошо что ты понимаешь, что у тебя проблемы, плохо было бы если были проблемы а ты не понимаешь", По сортировке все получилось, т.к. я НЕ УВИДЕЛ содержимое картинки от @zobza , как так-то, человек старался делал пример, ну и что, что содержимое не соответствует моему случаю, принцип тот же. Спасибо еще раз ВАМ!

И вот еще один вопрос, а как исключить надпись в сверху таблицы "Проекция 1", ну нет установленного порядка расположения проекции по №, а вот добавить надпись Таблица 1 и Таблица 2...Таблица № сильно так просится, чтобы можно было ссылаться на них в ТТ. У меня как не так и частный случай, отверстия с цековками должны быть продублированы, т.к. делаются отдельно , а резьба нарезается как и в отв. с цековками так и сплошная, удобно для ЧПУшника.
