допускается ли ТТ располагать не над основной надписью а слева от нее если изображение детали занимает место над ней?

[konstruktorig2025 64]

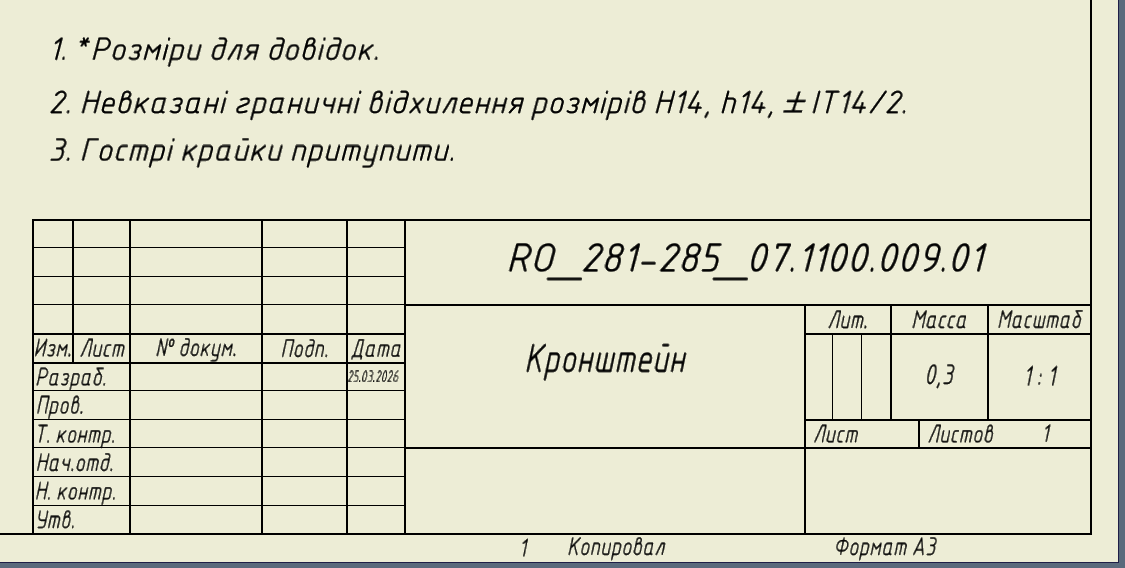

припоминаю у меня были такие случаи)) на каком то чертеже помню виды заняли и место над рамкой и слева от нее так я ТТ написал вообще над одним из видов где было свободное место))

сейчас я такой пример не найду на этой работе у меня хватает места для ТТ там где принято))

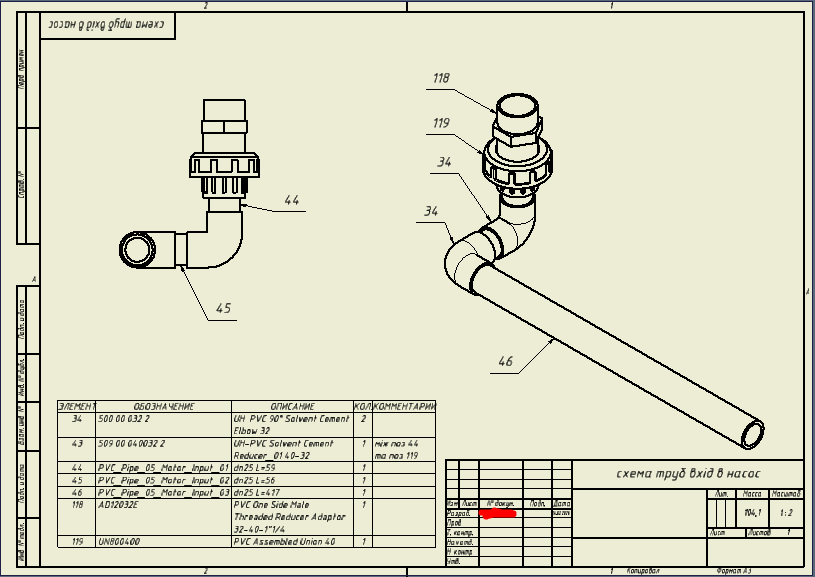

но вот в качестве образца могу показать схему подключения, которые я делаю для сборщиков. на ней изображение  занимает место над рамкой поэтому список деталей я разместил слева от нее))

подобные ситуации у меня были и с ТТ))

Скрытый текст



[Crankshaft 56]

Не допускается.

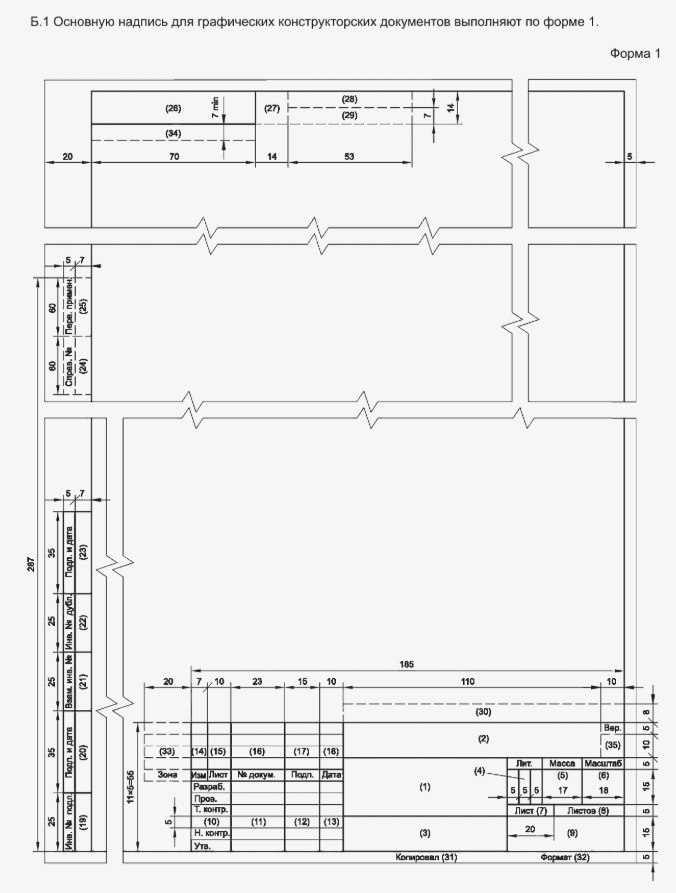

ГОСТ Р 2,316-2023:

Quote

6.2 Технические требования располагают над основной надписью.
Между техническими требованиями и основной надписью не допускается помещать изображения, таблицы и т. п.



[konstruktorig2025 64]

1 час назад, Crankshaft сказал:

Не допускается.

спасибо. теперь если ТТ не будут влазить над основной надписью буду делать второй лист для видов.

[Alex1116823 42]

встречал такое на заводе, пишешь первый пункт тт над рамкой, чтобы выполнялось условие записи тт, а дальше сносишь влево и остальное дописываешь

[konstruktorig2025 64]

15 минут назад, Alex1116823 сказал:

встречал такое на заводе, пишешь первый пункт тт над рамкой, чтобы выполнялось условие записи тт, а дальше сносишь влево и остальное дописываешь

я тоже такие чертежи видел когда в ТТ 20 пунктов. штук 5 размещены над основной надписью а остальная куча вынесена влево

[Chuvak 190]

1 час назад, konstruktorig2025 сказал:

я тоже такие чертежи видел когда в ТТ 20 пунктов. штук 5 размещены над основной надписью а остальная куча вынесена влево

Все правильно, по ЕСКД допускается ТТ делить на колонки шириной 185 мм

[brigval 827]

А интересно, как можно разместить ТТ над основной надписью?

[konstruktorig2025 64]

2 минуты назад, brigval сказал:

А интересно, как можно разместить ТТ над основной надписью?

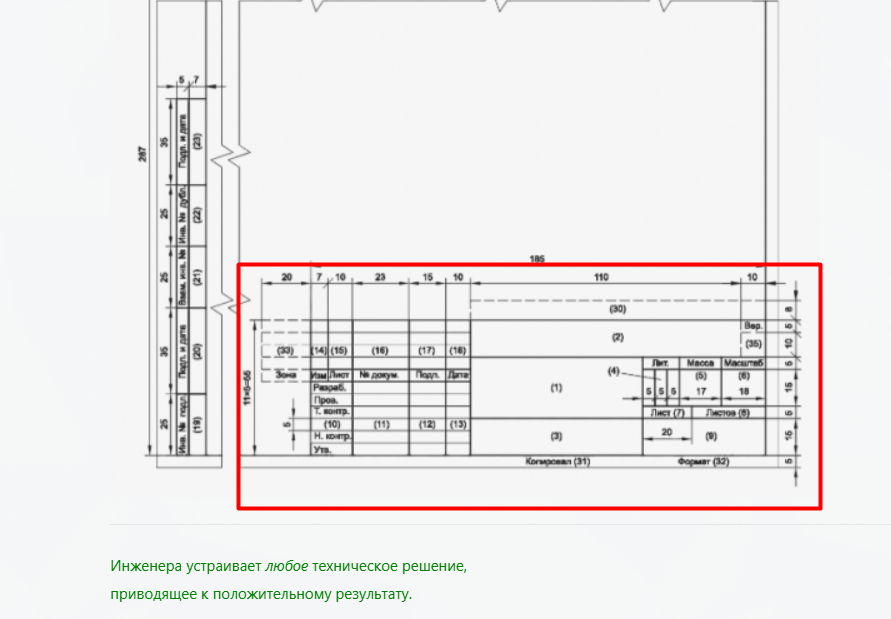

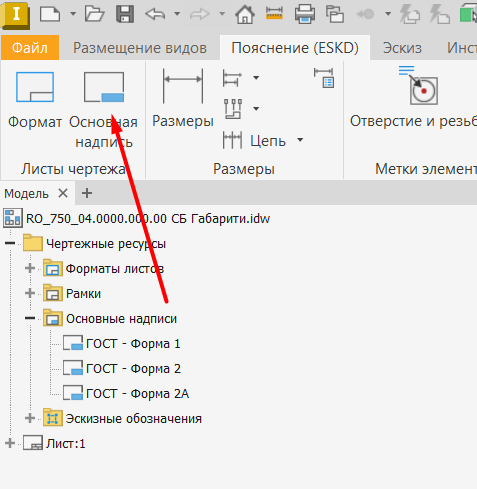

вот эта штука в инвенторе называется основная надпись

Скрытый текст





[Богоманшин Игорь 380]

11 минут назад, brigval сказал:

А интересно, как можно разместить ТТ над основной надписью?

Плоско мыслите, коллега, по оси Z размещайте!

Позор опытному участнику тридэшного форума :(

[konstruktorig2025 64]

20.03.2026 в 09:02, Crankshaft сказал:

ГОСТ Р 2,316-2023:

писал ТТ и вспомнил прошлую работу)) на всех других работах я ТТ прижимал к левому краю основной надписи. на прошлой работе был очень оригинальный начальник и требовал прижимать ТТ к правому краю основной надписи))



на этой работе у меня начальник не конструктор поэтому как я сделаю так и правильно)) но хотелось бы прояснить этот вопрос. я прижимаю ТТ к левому краю основной надписи как делал до прошлой работы

Скрытый текст



а вдруг начальник с прошлой работы был прав? что по этому поводу говорит ГОСТ?
