Развертка листовой детали

Rinum

By Rinum,
in КОМПАС-3D

 Share Followers 0

Recommended Posts

Rinum

Rinum 4

Posted
Posted



Суппорт_1.m3d

Класс. Опять картинки есть текста нет...



Добрый день!

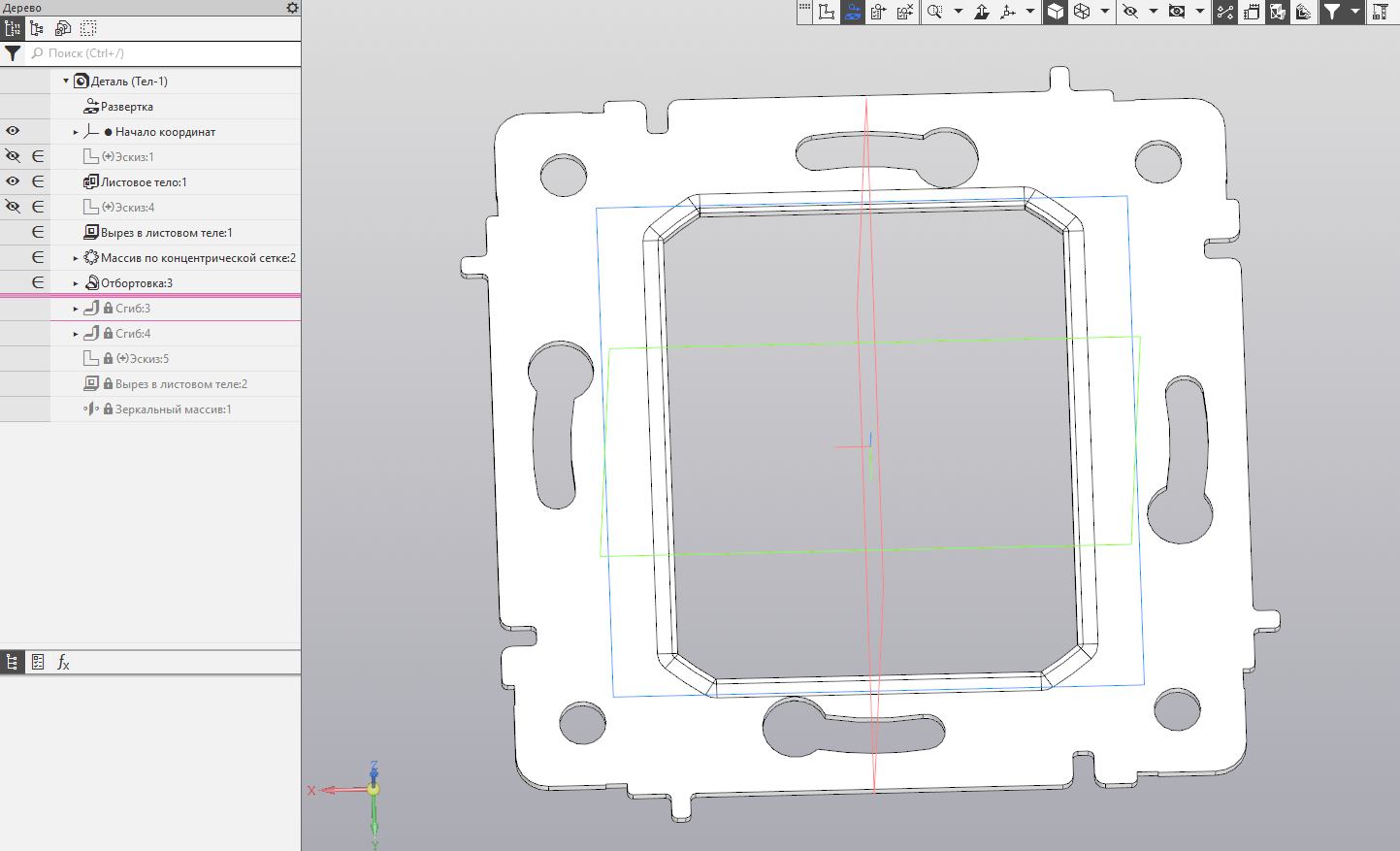

Делаю листовую деталь. Первым шагом сделал пластину с отверстием, добавил отбортовку по контуру отверстия. Все работает (1 картинка).

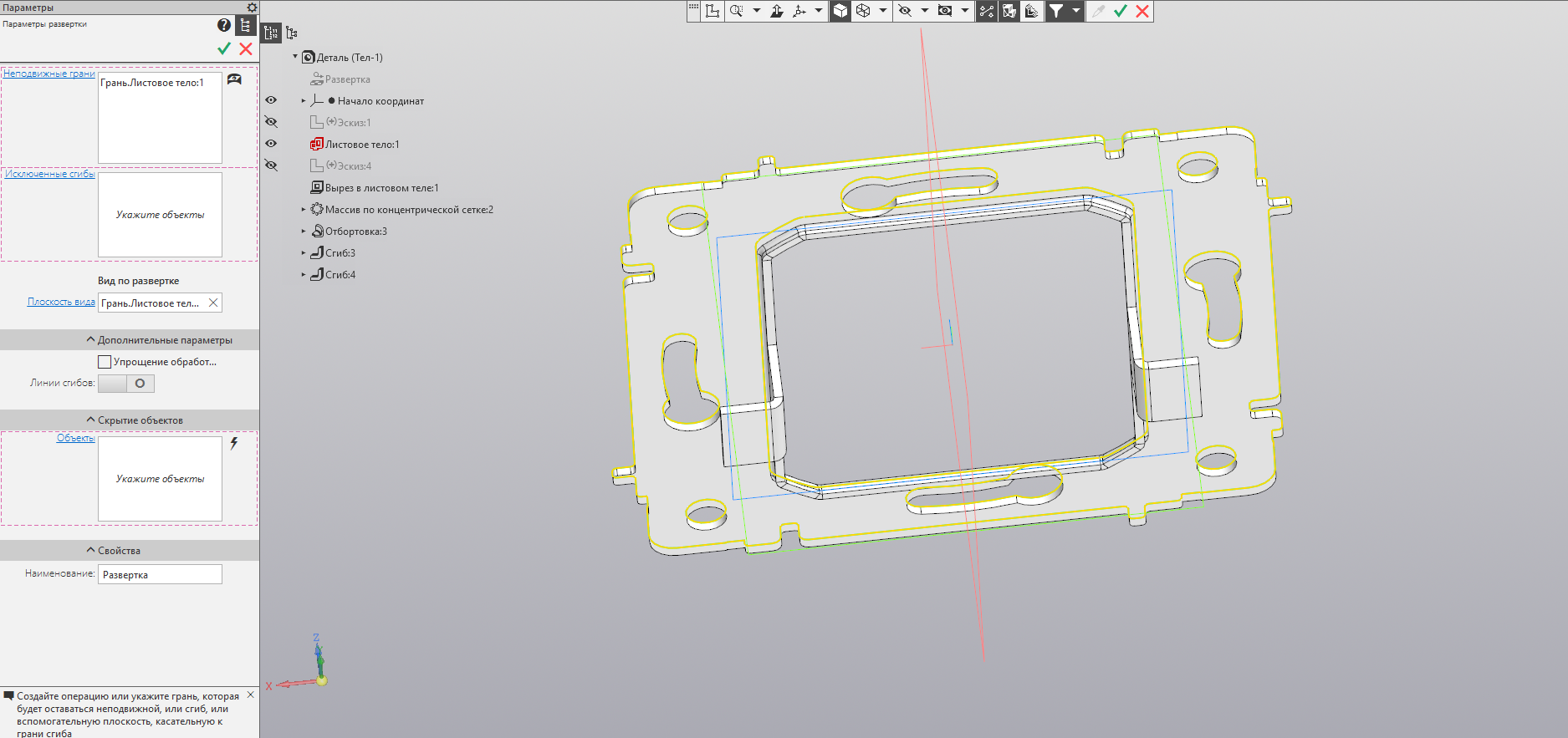

Добавил 2 сгиба. Развертка не строится (2 картинка). Экспериментировал, менял параметры сгибов, ребра, все бестолку. Ищу подсказок, где и что не так.

Дополнительно приложил модель (компас 22).





И еще один вопрос. Почему при создании темы и добавления в текст картинок, пока пишешь, все нормально, но когда публикуешь тему, картинки как будто съедают текст?

Link to post
Share on other sites


UnPinned posts
Rinum

Rinum 4

Posted
  • Author
Posted

В общем, разобрался, но не до конца. Почему то если сначала строить сгибы со 2 картинки, а потом к оставшимся частям контура добавить отбортовку, развертка получается нормально, никаких разрывов или каких то ошибок.

Но понять логику этого построения не получилось

Link to post
Share on other sites
maxx2000

maxx2000 1,145

Posted
Posted (edited)

всё разворачивается, правда с костылями. Сначала на каждом фичере ПКМ-разогнуть, потом можно только в отбортовке переключать разогнуть\согнуть




Edited by maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
maxx2000

maxx2000 1,145

Posted
Posted

И кто тебя так учил моделить, всю деталь в одном эскизе вместе с скруглениями:doctor:

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
mannul

mannul 462

Posted
Posted

@RinumКомпас не разгибает и не сгибает (без костылей) если на месте гиба сделать скругление.

Link to post
Share on other sites
maxx2000

maxx2000 1,145

Posted
Posted

@mannul я бы не был столь категоричен



И даже двойной кривизны могёт

  • Нравится 1

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
mannul

mannul 462

Posted
Posted
1 час назад, maxx2000 сказал:

@mannul я бы не был столь категоричен

Это потому что вы сделали через отбортовку. Я имею ввиду обычный гиб.

Link to post
Share on other sites
maxx2000

maxx2000 1,145

Posted
Posted

@mannul обычный, т.е. прямой, гиб на радиусной кромке? :k05106:

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
mannul

mannul 462

Posted
Posted (edited)
53 минуты назад, maxx2000 сказал:

@mannul обычный, т.е. прямой, гиб на радиусной кромке? :k05106:

Если на разогнутой детали добавить радиус(скругление) рядом с местом гиба, вот недавно столкнулся

Edited by mannul
Link to post
Share on other sites
maxx2000

maxx2000 1,145

Posted
Posted

не понимаю

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
323f

323f 107

Posted
Posted
20 часов назад, mannul сказал:

Если на разогнутой детали добавить радиус(скругление) рядом с местом гиба, вот недавно столкнулся

а зачем разгибал? оставь как было

Link to post
Share on other sites
Rinum

Rinum 4

Posted
  • Author
Posted
07.03.2026 в 20:03, mannul сказал:

Компас не разгибает и не сгибает (без костылей) если на месте гиба сделать скругление

Там и был прикол, что отбортовку со скруглениями получалось сделать, и развертка получалась корректно. Но когда добавлял к отбортовке два сгиба, отбортовка не получалась.

Однако, сделал от обратного (сначала сгибы, потом отбортовка), все стало нормально.

На месте сгибов скруглений не было, они получились в результате построения самих сгибов

07.03.2026 в 18:00, maxx2000 сказал:

И кто тебя так учил моделить, всю деталь в одном эскизе вместе с скруглениями

Раз сделал так, значит так надо. Вопрос не касался построения эскиза. Если бы это было причиной проблемы, ок. А так, коммент не имеет смысла

Link to post
Share on other sites
