Макрос SolidWorks - есть возможность с помощью API скрыть линию сгиба в развёртке листового металла?


gecsogen

Recommended Posts

gecsogen

Здравствуйте! dxf листового металла создаю путём вставки в пустой лист чертежа развертки - удаляю осевые линии, скрываю линии сгиба. Макрос сколхозил, который делает то же самое, но не могу найти метод сокрытия линии сгиба. Если кто сталкивался с этим - подскажите куда копать

Link to post
Share on other sites


UnPinned posts
Chuvak

А чем Вас не устраивает экспорт в dxf в самой модели? Там тоже самое все и даже проще автоматизировать

Link to post
Share on other sites
1 час назад, gecsogen сказал:

Здравствуйте! dxf листового металла создаю путём вставки в пустой лист чертежа развертки - удаляю осевые линии, скрываю линии сгиба. Макрос сколхозил, который делает то же самое, но не могу найти метод сокрытия линии сгиба. Если кто сталкивался с этим - подскажите куда копать

Создайте отдельный шаблон чертежа для dxf и отключите в нём просмотр эскизов и просмотр осей (пиктограмма с глазом) можно ещё и масштаб вида 1:1.



49 минут назад, Chuvak сказал:

А чем Вас не устраивает экспорт в dxf в самой модели? Там тоже самое все и даже проще автоматизировать

Лучше сохранить исходник. Как после вспомнить расположение детали при создании dxf?

  • Нравится 1
Link to post
Share on other sites
Kelny
1 час назад, gecsogen сказал:

Макрос сколхозил, который делает то же самое, но не могу найти метод сокрытия линии сгиба. Если кто сталкивался с этим - подскажите куда копать

Не написали о какой версии Solidworks идёт речь.



А если повторить, то что делается ручками? Скрыть или удалить эскиз, что бы перестал отображаться или отключить отображение эскизов в настройках Вид-Отобразить/скрыть-Все типы или только Эскизы.



Справка ещё:

Цитата

Открыв деталь, сборку или чертеж, выберите Инструменты > Параметры > Свойства документа > Листовой металл.

Для показа линий сгиба в развертках выполните одно из следующих действий.

  • Выберите Вид > Скрыть/отобразить > Эскизы.
  • В дереве конструирования FeatureManager разверните Развертка и нажмите Развертка. Правой кнопкой мыши нажмите Сгиб-Линии и выберите Отобразить .



Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Chuvak

56 минут назад, TVM сказал:

Лучше сохранить исходник

Вы про саму деталь в формате sldprt ? Так никто и не спорит, что файл лучше сохранить перед экспортом в dxf или dwg. Просто я не совсем понимаю, зачем ТС все усложняет, проще сохранить в dxf непосредственно с самой модели детали, там и все опции по выбору/отмене сгибов, эскизов, библиотечных элементов и т.п.

Скрытый текст




Link to post
Share on other sites
9 минут назад, Chuvak сказал:

Вы про саму деталь в формате sldprt ?

В случае создания dxf c чертежа. Сохранить сам чертеж.

23 минуты назад, Chuvak сказал:

Просто я не совсем понимаю, зачем

Возможно специфика производства и хранения информации. Допустим применение материалов имеющих одну сторону с направлением шлифовки.

  • Нравится 1
Link to post
Share on other sites
gecsogen
19 часов назад, TVM сказал:

Создайте отдельный шаблон чертежа для dxf и отключите в нём просмотр эскизов и просмотр осей (пиктограмма с глазом) можно ещё и масштаб вида 1:1.



Лучше сохранить исходник. Как после вспомнить расположение детали при создании dxf?

Благодарю за ответ! Совет сделать шаблон со скрытыми линиями сгиба дельный. Сейчас разбираюсь в шаблоне с листами - в первом листе (лист чертежа) мне нужны отображения линий сгиба, во втором листе (лист dxf) они не нужны. Вроде через свойства листа можно такое провернуть.

Link to post
Share on other sites
Ветерок
35 минут назад, gecsogen сказал:

Совет сделать шаблон

И, всё-таки, ответьте почему не хотите делать dxf развертки сразу из детали, без всякого чертежа? А на чертеже (если он нужен) пусть будет готовая деталь с размерами без всякой развертки.

На самом деле это очень удобная возможность Солида - не плодить всякие "чертежи" ради развертки.

Edited by Ветерок
Link to post
Share on other sites
gecsogen

Узнал в сегодня лет, что можно сделать развёртку без чертежа... ну дела. Вы правы, если деталь не гнётся, плодить чертежи не обязательно.

Link to post
Share on other sites
38 минут назад, Ветерок сказал:

И, всё-таки, ответьте почему не хотите делать dxf развертки сразу из детали, без всякого чертежа? А на чертеже (если он нужен) пусть будет готовая деталь с размерами без всякой развертки.

На самом деле это очень удобная возможность Солида -на плодить всякие "чертежи" ради развертки.

Не спорю удобная. Но какие будут у вас доводы при проблемах у производсва, когда dxf при подготовке к написанию УП сто раз повернули или особо одаренные отзеркалили? Кстати у нас дополнительно, во избежании, автогада не было в принципе.

Edited by TVM
Link to post
Share on other sites
Ветерок
1 час назад, gecsogen сказал:

 Вы правы, если деталь не гнётся, плодить чертежи не обязательно.

Если деталь не гнется, то нет и развертки :) есть только контур :)

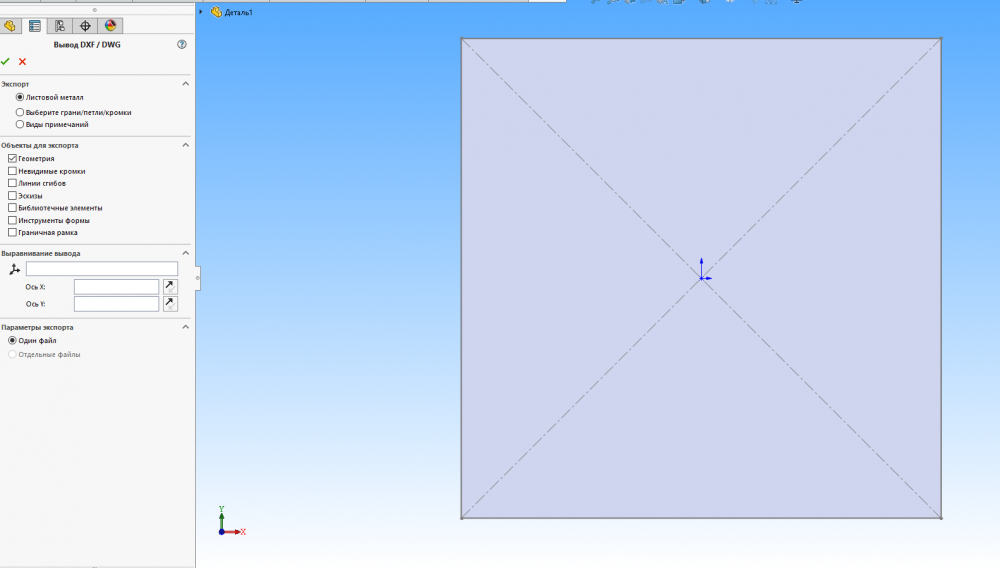

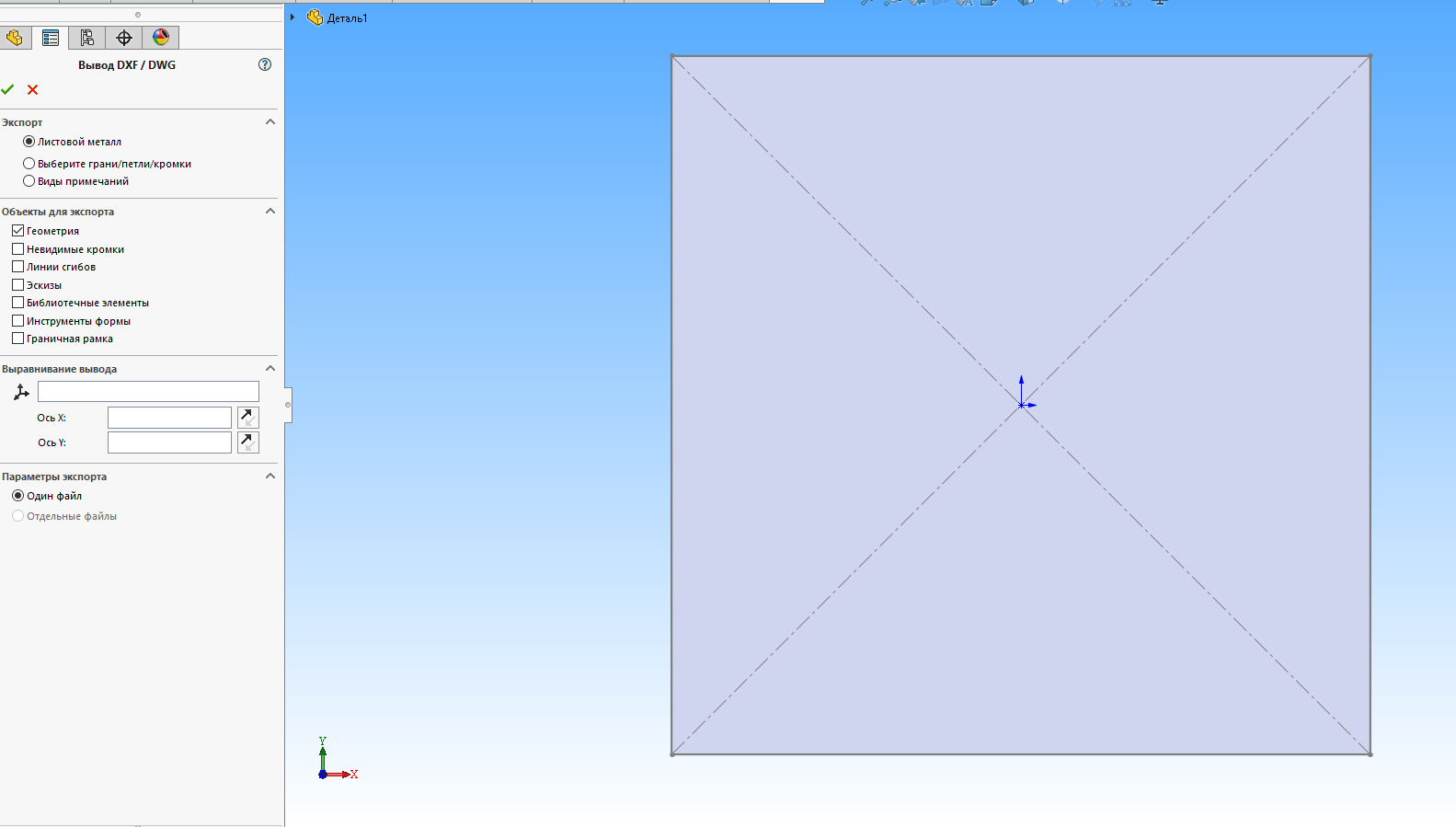

Таким же образом прямо с листовой детали можно экспортировать в dxf именно развертку. Какие линии передавать и каким цветом - это настраивается при экспорте.

А чертеж - это чертеж.



1 час назад, TVM сказал:

Не спорю удобная. Но какие будут у вас доводы при проблемах у производсва, когда dxf при подготовке к написанию УП сто раз повернули или особо одаренные отзеркалили? Кстати у нас дополнительно, во избежании, автогада не было в принципе.

Довод - это чертеж детали. Я же не отрицаю наличие чертежа. Но развертку можно получить без чертежа.

https://rutube.ru/video/960cf3f1588917d363cb921468892f38/

Edited by Ветерок
Link to post
Share on other sites
Ветерок

Кстати, про чертеж. У меня был случай, когда несколько деталей умудрились согнуть зеркально, имея чертежи. Развертку они делали сами, гнули тоже сами. Потом очень удивились, что согнули не в ту сторону.

Link to post
Share on other sites
