Как получить кривую для эскиза - в месте соприкосновения деталей


volfernion

Recommended Posts

volfernion

Есть деталь 1, которая должна соприкасаться с деталью 2 в определенном месте. Знаний не достаточно пока, чтобы понять, как получить некую линию, разметку и т.д. для эскиза второй детали в отдельном файле.

В каких то уроках попадалось такое понятие как проекция эскиза на поверхность, поищу попробую, но потом думать как это перенести в виде эскиза в другой файл еще.

Если есть более правильный и простой способ подскажите



Скрин 1

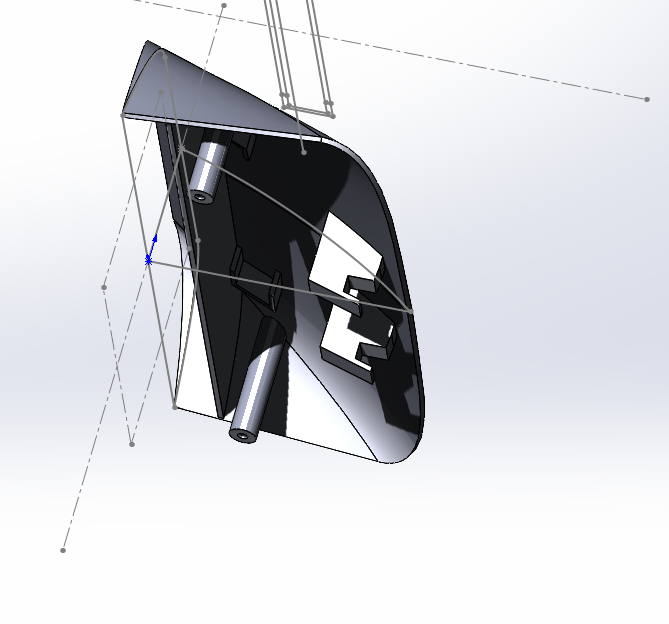

Деталь с которой должна стыковаться деталь 2

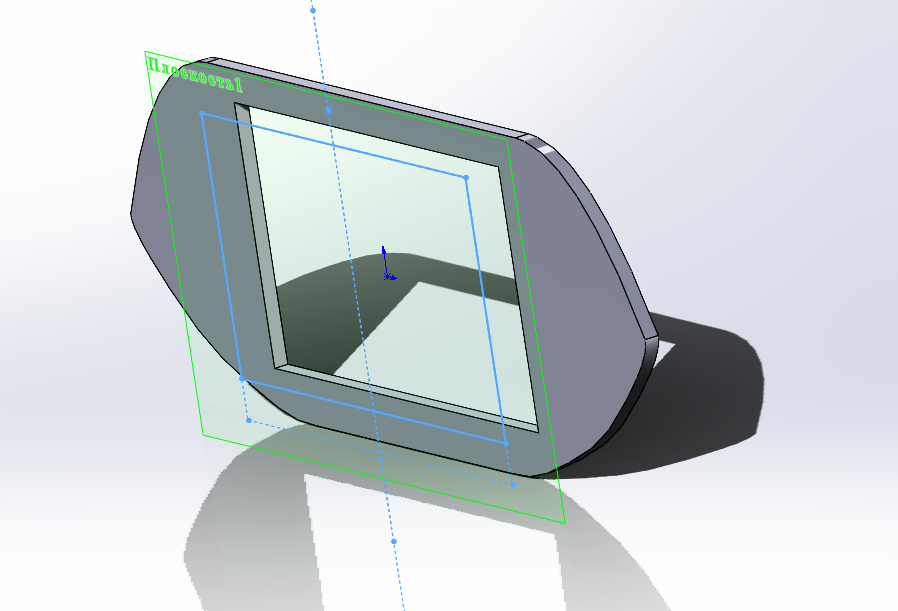

Деталь 2

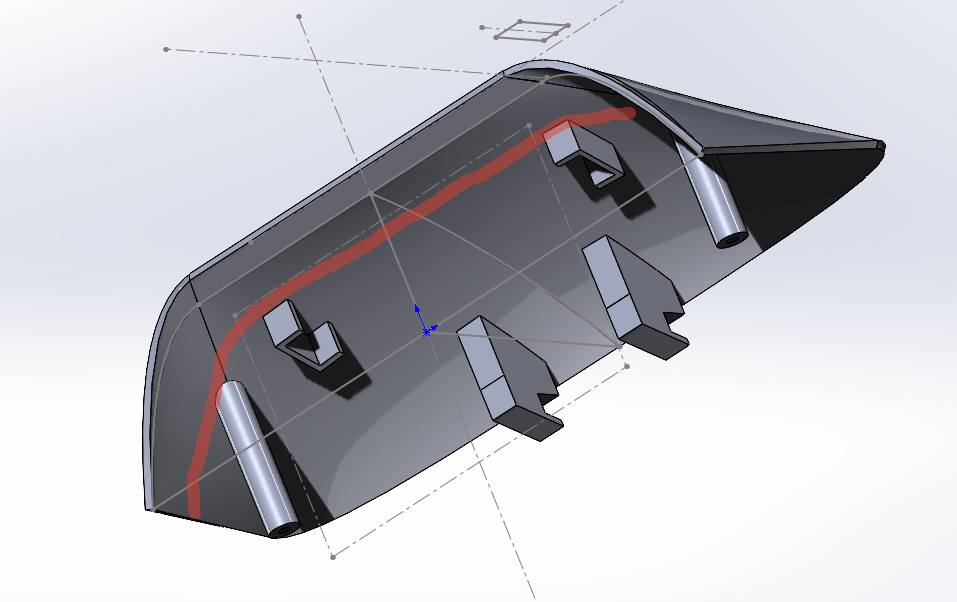

Та, что должна стыковаться с козырьком, примерно в месте, которое помечено красной линией

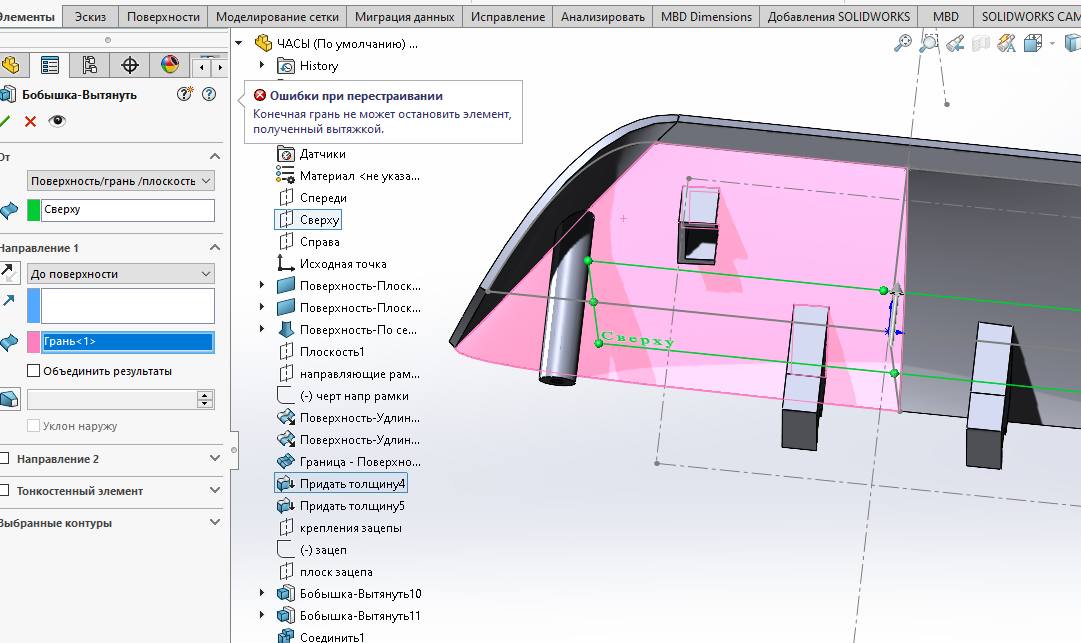

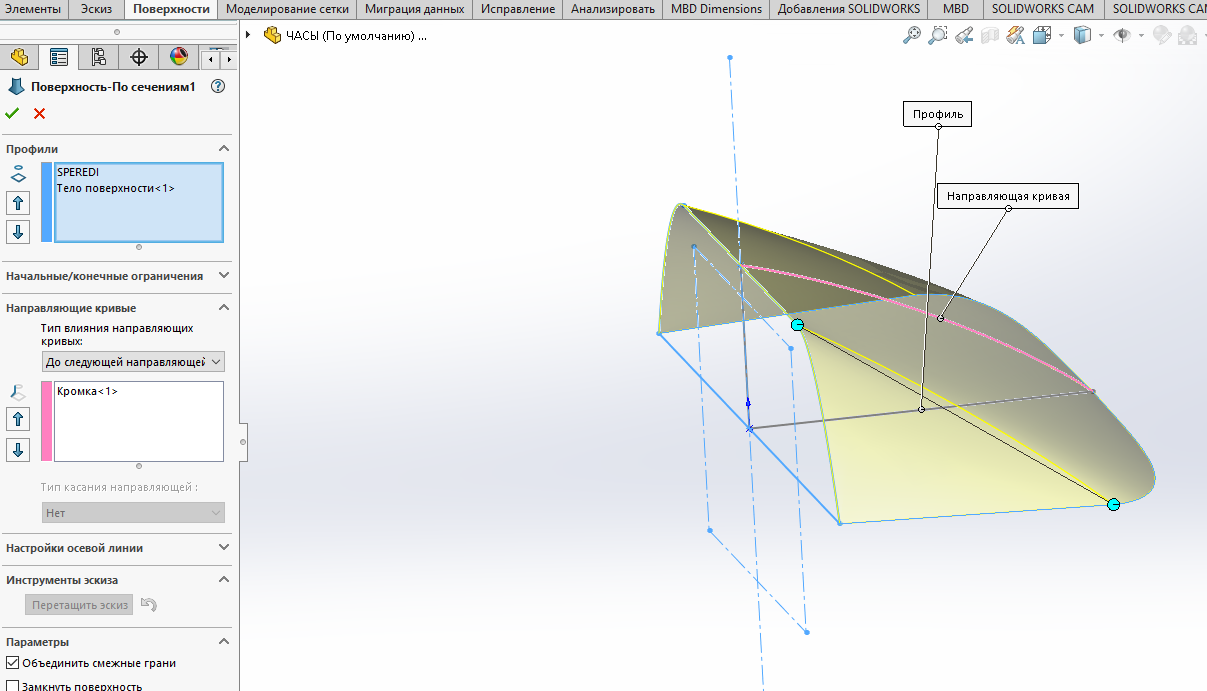

И еще козырек построен - поверхность по сечениям, что может быть с ней не так, что придание толщины у этой поверхности работает только наружу, но не хочет внутрь и в обе стороны?

Edited by volfernion
Link to post
Share on other sites


UnPinned posts
volfernion

через кривые - линии разьема перенес на поверхность и повис)))

попробовал эскиз на гранях - пойду курить мануалы что-ли

туповат еще))

кто хочет подскажите пожайлуста

Link to post
Share on other sites
Ветерок

Делаешь сборку с обеими деталями.

Активируешь вторую деталь и работаешь в ней в контексте сборки. Тогда можешь привязываться к элементам другой детали.



Но вообще корпуса лучше проектировать наоборот. Сначала строишь единое тело, потом режешь его на отдельные тела. А потом сохраняешь эту многотельную деталь как сборку.

  • Нравится 1
Link to post
Share on other sites
volfernion

суть мысли понял, спасибо



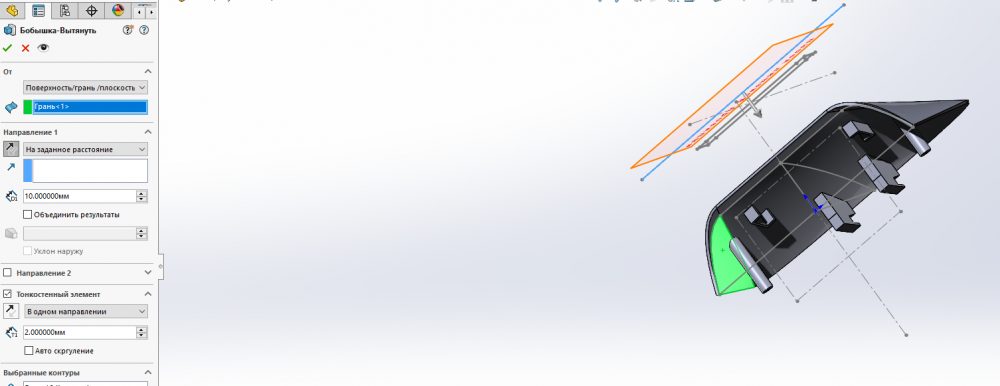

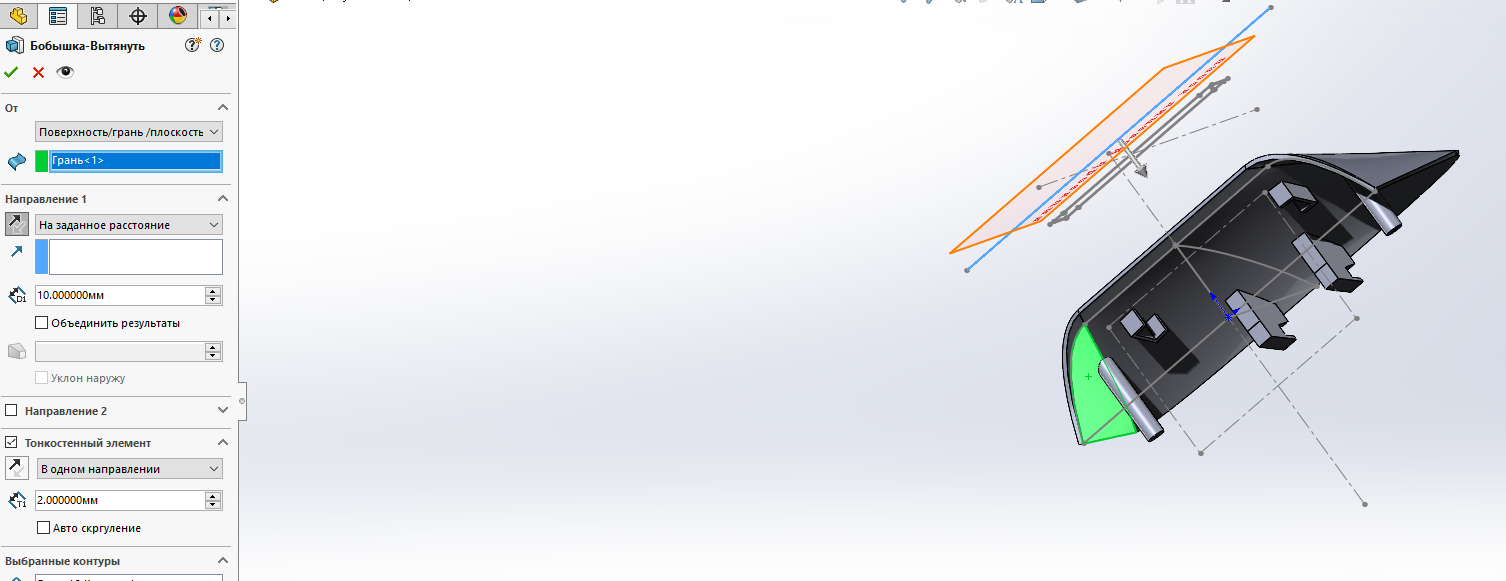

но не получается инструментом бобышка например,

не могу с новой плоскости продлить перегородку от плокостей козырька вниз, потому что там 4 плоскости, солид говорит фиг там, да даже от одной не дает оттолкнуться ни бобышкой ни плоскостью






Сразу прошу прощения за тупые вопросы) да мне не хватает знаний, и нет времени сесть плотняком посмотреть несколько курсов от и до. смотрю урывками, как время есть. Отсюда делаю теми инструментами, который освоил или только начал:helpsmilie:

Link to post
Share on other sites
Ветерок
3 минуты назад, volfernion сказал:

продлить перегородку от плокостей козырька вниз

Опять у тебя всё навыворот. Надо строить снизу до козырька.

  • Нравится 1
Link to post
Share on other sites
volfernion

Да я извращенец) щас домой приеду буду ибать несколько дней и смотреть уроки. Спасибо за направление мысли.

Создам единую деталь и просто рассеку на 2

Ветерок

спасибо

1 минуту назад, Ветерок сказал:

Опять у тебя всё навыворот. Надо строить снизу до козырька.



Link to post
Share on other sites
danzas

В детали 1 в  плоскости торцев круглых бобышек создай эскиз полосы, из него дави тело 2 с выбором "вытянуть до тела",

выбери "козыре". Перед этим сними галку с настройки "объединить результаты".

55 минут назад, Ветерок сказал:

....Но вообще корпуса лучше проектировать наоборот. Сначала строишь единое тело, потом режешь его на отдельные тела. А потом сохраняешь эту многотельную деталь как сборку.

Коллега, поясните, плз, вы в сборке затем создаете отдельные детали или конфигурации с отдельными телами для выгрузки в чертежи - как вы поступаете, если не секрет? :smoke:

Link to post
Share on other sites
Ветерок
Только что, danzas сказал:

как вы поступаете, если не секрет?

Не секрет.

Строю весь корпус в одной многотельной детали. Сначала единым "куском", потом разбиваю на отдельные части. Таким образом легко вносить изменения, которые отображаются сразу везде, где нужно.

Потом командой "Сохранить тела" получаю новую сборку с деталями из каждого тела. Дальше (если нужно) дорабатываю каждую деталь отдельно. При этом сохраняется связь с исходной многотельной деталью - если вношу изменения в исходной детали, они переносятся и в каждую деталь сборки.

Link to post
Share on other sites
danzas
16 минут назад, Ветерок сказал:

...Потом командой "Сохранить тела" получаю новую сборку с деталями из каждого тела...

Коллега, вот здесь, если можно, поподробнее... Где вы находите эту команду? :smoke:

Link to post
Share on other sites
volfernion
39 минут назад, Ветерок сказал:

Не секрет.

Строю весь корпус в одной многотельной детали. Сначала единым "куском", потом разбиваю на отдельные части. Таким образом легко вносить изменения, которые отображаются сразу везде, где нужно.

Потом командой "Сохранить тела" получаю новую сборку с деталями из каждого тела. Дальше (если нужно) дорабатываю каждую деталь отдельно. При этом сохраняется связь с исходной многотельной деталью - если вношу изменения в исходной детали, они переносятся и в каждую деталь сборки.



Пробую от плоскости до козырька и тоже не дает (



Что я не так делаю(((

Другие элементы детали я то успешно строил от плоскостей этих




Edited by volfernion
Link to post
Share on other sites
sloter
16 минут назад, danzas сказал:

Где вы находите эту команду?

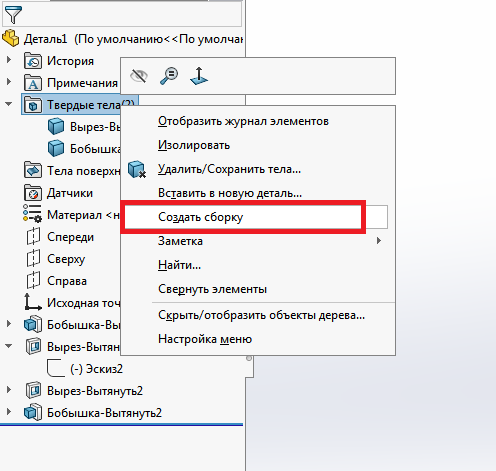

Михаил, приветствую! Здесь


Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
volfernion

Может козырек мной построен неверно с точки зрения солида)? отсюда солиду он то нравиться то нет?

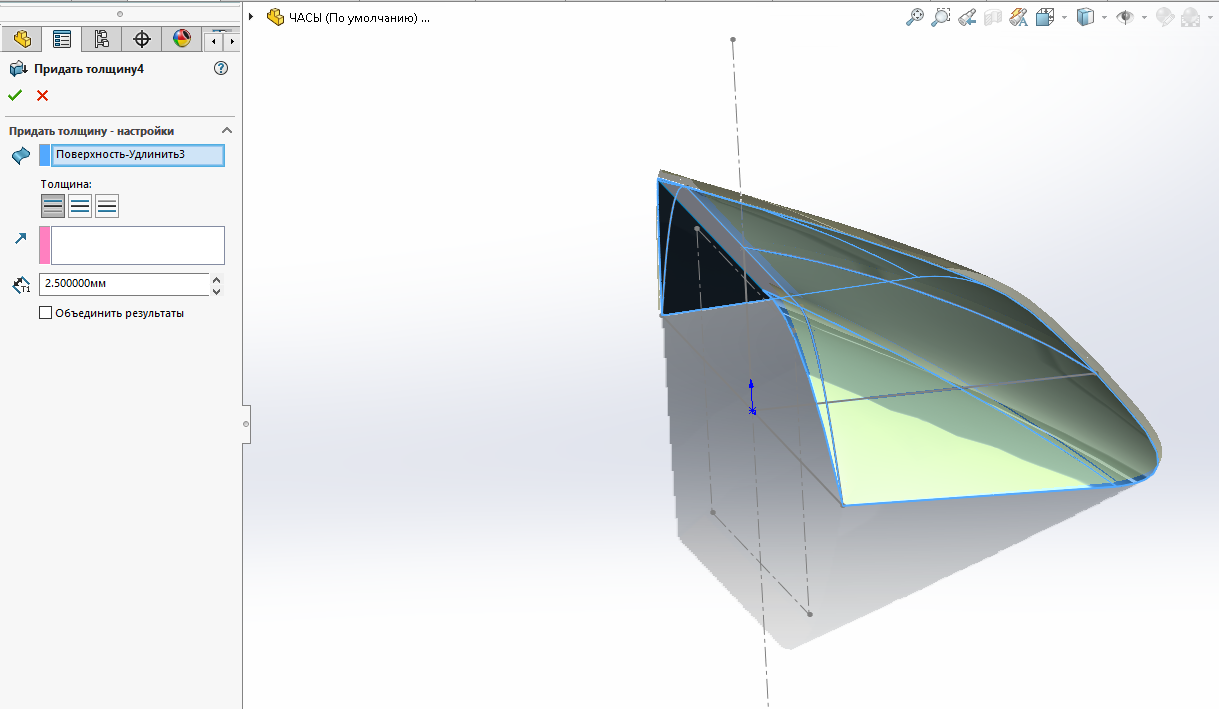

И вот тут как раз были проблемы, придание толщины работает только наружу. Для макета не критично, но почему так я не понимаю

поправка от поверхностей

и тела

а то все плоскость плоскость

подумаю че несет)

Edited by volfernion
Link to post
Share on other sites
Ветерок
24 минуты назад, volfernion сказал:

придание толщины работает только наружу, но почему так я не понимаю

Вероятно, где-то на поверхности кривизна меньше, чем задаваемая толщина. Попробуйте указать толщину 1мм или 0.2мм

Link to post
Share on other sites
danzas
28 минут назад, volfernion сказал:



Пробую от плоскости до козырька и тоже не дает (



Что я не так делаю(((



Выберите "не до поверхности", а "до тела"!!!



28 минут назад, sloter сказал:

Михаил, приветствую! Здесь



Дмитрий, рад тебя слышать!!! Благодарю тебя и Внтерок!!! Респект, парни! :k05205:

Link to post
Share on other sites
volfernion
9 минут назад, Ветерок сказал:

Вероятно, где-то на поверхности кривизна меньше, чем задаваемая толщина. Попробуйте указать толщину 1мм или 0.2мм

Да помогло, но кривизна меньше, чем задаваемая толщина - мне пока  нне понять) не объясняйте, потом по урокам может пойму





Я пытался все вариации, в том числе до тела, но как ни пытаюсь выбрать тело козырька он называет это бобышка вытянуть 18, а это отдельная бобышка элемент

Щас ее гляну может с ней что не так.

Но я пробовал из принципа погасить все эти мои бобышки элементы, чтобы остался сам козырек и все равно не давал выбрать тело вообще или ошибка


https://disk.yandex.ru/d/1GakbUdMUccDDg



ссылка на файл, может я что-то сделал через Ж  отсюда все проблемы:5a33a36a94edb_3DSmiles(199):

Вообщем помогло - погасил все что "настроил" на козырек и тогда его дало выбрать как тело

После этого вернул все элементы



Может подскажете направление мысли? почему они мешали этой операции?




Edited by volfernion
Link to post
Share on other sites
Ветерок
20 минут назад, volfernion сказал:

но кривизна меньше, чем задаваемая толщина

Значит надо изменить форму поверхности так, чтобы была более гладкая.



Достаточно строить только половину симметричной детали. Все операции, которые симметричны. Потом всё отзекалить. И только потом добавить то, что несимметрично.

Link to post
Share on other sites
volfernion

Согласен проще и логичнее.

Я просто изначально не был уверен что деталь симметричная то, потом когда уже половина была готова, переделывать лень было в половину)

1 минуту назад, Ветерок сказал:

Значит надо изменить форму поверхности так, чтобы была более гладкая.



Достаточно строить только половину симметричной детали. Все операции, которые симметричны. Потом всё отзекалить. И только потом добавить то, что несимметрично.



Link to post
Share on other sites
volfernion
19 часов назад, Ветерок сказал:

Не секрет.

Строю весь корпус в одной многотельной детали. Сначала единым "куском", потом разбиваю на отдельные части. Таким образом легко вносить изменения, которые отображаются сразу везде, где нужно.

Потом командой "Сохранить тела" получаю новую сборку с деталями из каждого тела. Дальше (если нужно) дорабатываю каждую деталь отдельно. При этом сохраняется связь с исходной многотельной деталью - если вношу изменения в исходной детали, они переносятся и в каждую деталь сборки.

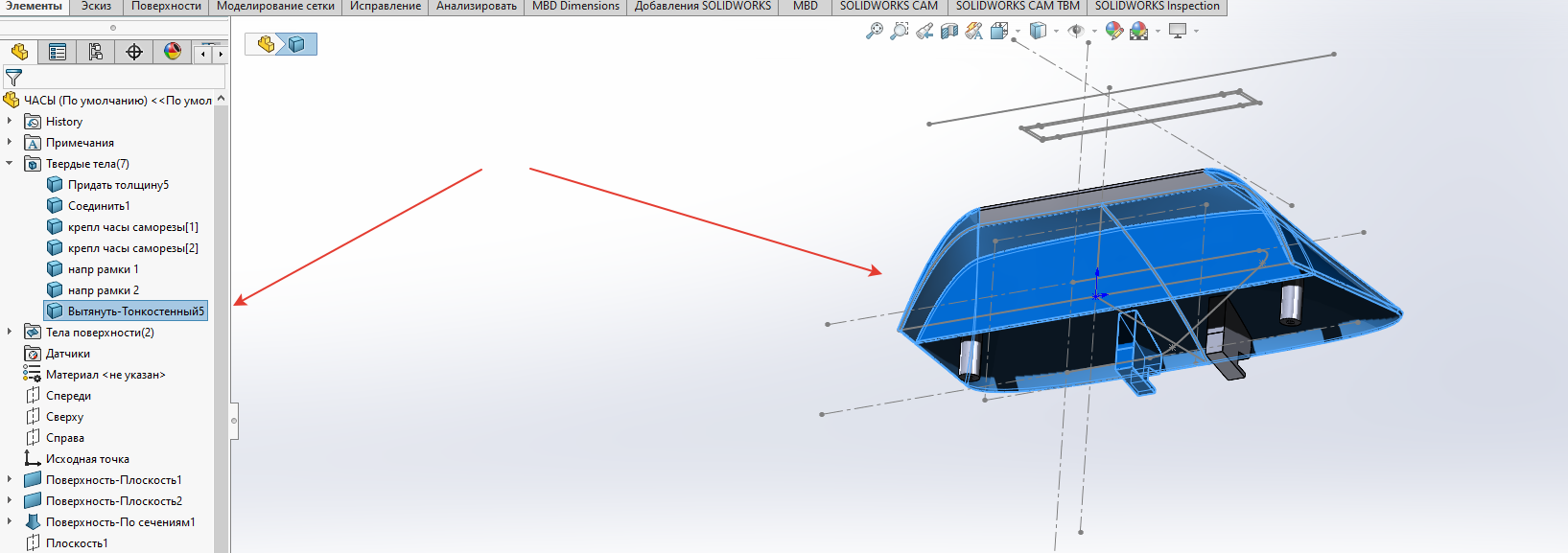

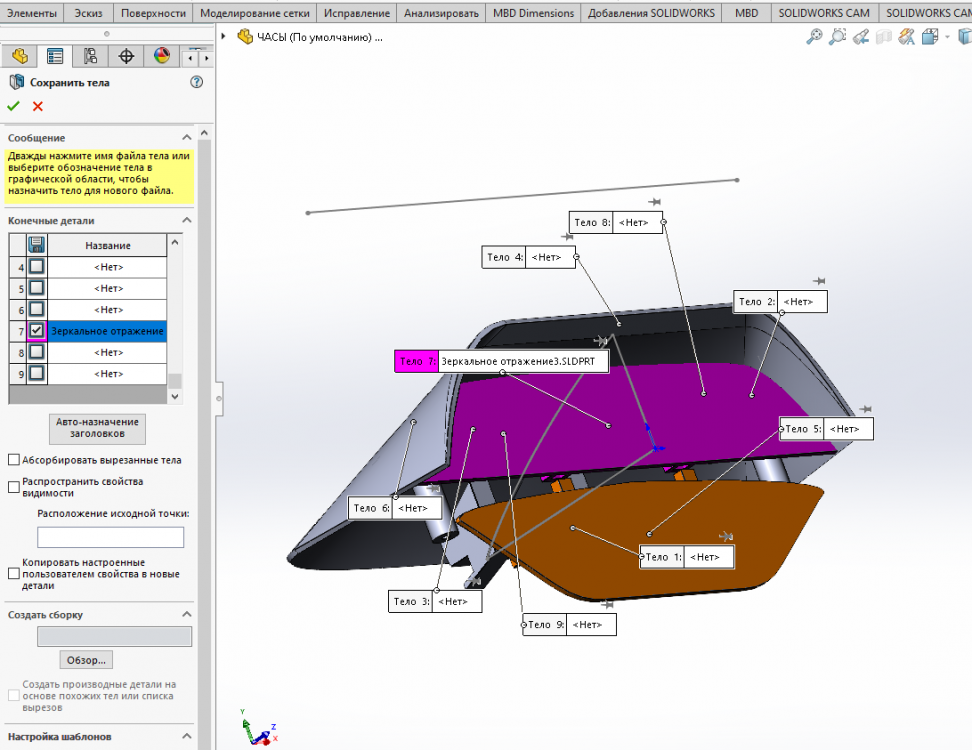

Чето я опять не то делаю, не получается у меня сделанное все в одном файле сохранить как отдельные файлы тела




типа сохраняет но в итоге в папке назначения пусто

Ничего не получается(

Link to post
Share on other sites
Ветерок
1 час назад, volfernion сказал:

Ничего не получается(

Шел бы ты на... ютуб. Посмотри как это делается живьем.

Лучше сохранять не по-одному телу, а сразу создавать сборку со всеми нужными частями.

Link to post
Share on other sites
