Как нарисовать линию на чертеже или отучить Solid удалять совпадающие линии?


Recommended Posts

Имеется стандартный покупной корпус для радиоэлектронной аппаратуры, и из этого корпуса я делаю корпус одного блока в своем приборе. Делается он вырезанием отверстий в стенках покупного корпуса. Соответственно, я делаю чертеж на доработку корпуса, т.е. сам корпус рисуется тонкими линиями, а отверстия, которые надо вырезать, толстыми. Я сделал чертеж по 3D модели, где основной тип линии тонкий, а линии выреза я вручную толстыми делаю. Но есть проблема: Стенки покупного корпуса имеют декоративный рельеф, и одна линия этого рельефа наложилась на линию выреза. В результате Solid удалил мою линию, и я не могу ее сделать толстой. То есть выбрать я могу только линию рельефа, которая намного длиннее. Более того, если я в дереве конструирования детали выбираю операцию "вытянутый вырез", которой этот вырез и был сделал, оно мне обводит края выреза голубым, кроме этой самой линии, то есть в этом месте разрыв получается. Это тоже как бы намекает, что Solid прсото удалил эту линию выреза и потому не может окрасить ее в голубой цвет при выделении.

Я так понимаю, есть 2 варианта:

1. Дорисовать нужную мне линию вручную на чертеже и сделать ее толстой.

2. Как-то заставить Solid не удалять "лишние" линии, которые оказались коллинеарными.

Я пытался дорисовывать линию эскиза туда, но у этой линии Solid не дает менять толщину. ковырялся в настройках, пытался найти хотя бы что-то про слияние линий, ничего не помогло.

Как можно решить эту проблему?



Спасибо за ответы!



Link to post
Share on other sites


UnPinned posts
1 час назад, ГЕЛА сказал:

Добрый день. Картинку бы приложить.

Вот картинки:

Голубой контур с незамкнутой линией

Собственно, сам чертеж

Забыл дописать. Видно, что голубой контур (он подсвечивается голубым, если выделить в дереве детали операцию "вытянутый вырез") не замкнут потому, что линии одной нет. А нет ее, я так понял, потому, что Solid ее удалил как совпадающую с другой линией. но мне именно удаленную и надо сделать толстой, а ту, что осталась, оставить тонкой.

Link to post
Share on other sites
ГЕЛА

Добрый день. Как топорное решение  - а сместите отверстия на 0.00.....1 мм.

  • Нравится 1
Link to post
Share on other sites
sloter
23.01.2026 в 19:13, aas сказал:

Я пытался дорисовывать линию эскиза туда, но у этой линии Solid не дает менять толщину.

Каким образом вы пытаетесь менять толщину?

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
Kelny
23.01.2026 в 15:13, aas сказал:

Как можно решить эту проблему?

Попробуйте выбрать длинную линию и инструмент СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ Tool_Hide_Show_Edges_Line_Format.gif:

https://help.solidworks.com/2023/russian/SolidWorks/sldworks/t_hiding_and_showing_edges.htm



Для отображения скрытой кромки, без выбора чего либо повторить инструмент  СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ Tool_Hide_Show_Edges_Line_Format.gif и выбрать подсвеченные оранжевым для возвращения видимости.



Так же можно попробовать инструмент ВЫБРАТЬ ДРУГОЙ menu_Select_Other.gif (в контекстном меню по правой кнопке мыши) и выбрать объект в выпадающем списке:

https://help.solidworks.com/2023/russian/solidworks/sldworks/hidd_selectother_dlg.htm



Или попробовать выбрать объект стандартой рамкой выбора объектов (зажать левую кнопку мыши и выбрать рамкой объект), возможно стоит включить ФИЛЬТР для КРОМОК:

https://help.solidworks.com/2023/russian/solidworks/sldworks/c_box_selection.htm

https://help.solidworks.com/2023/russian/solidworks/sldworks/r_selection_filter.htm



Или общий обзор функций выбора:

https://help.solidworks.com/2023/russian/SolidWorks/sldworks/c_Selection_Overview.htm

Edited by Kelny
  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
sloter
5 часов назад, sloter сказал:
23.01.2026 в 19:13, aas сказал:

Я пытался дорисовывать линию эскиза туда, но у этой линии Solid не дает менять толщину.

Каким образом вы пытаетесь менять толщину?

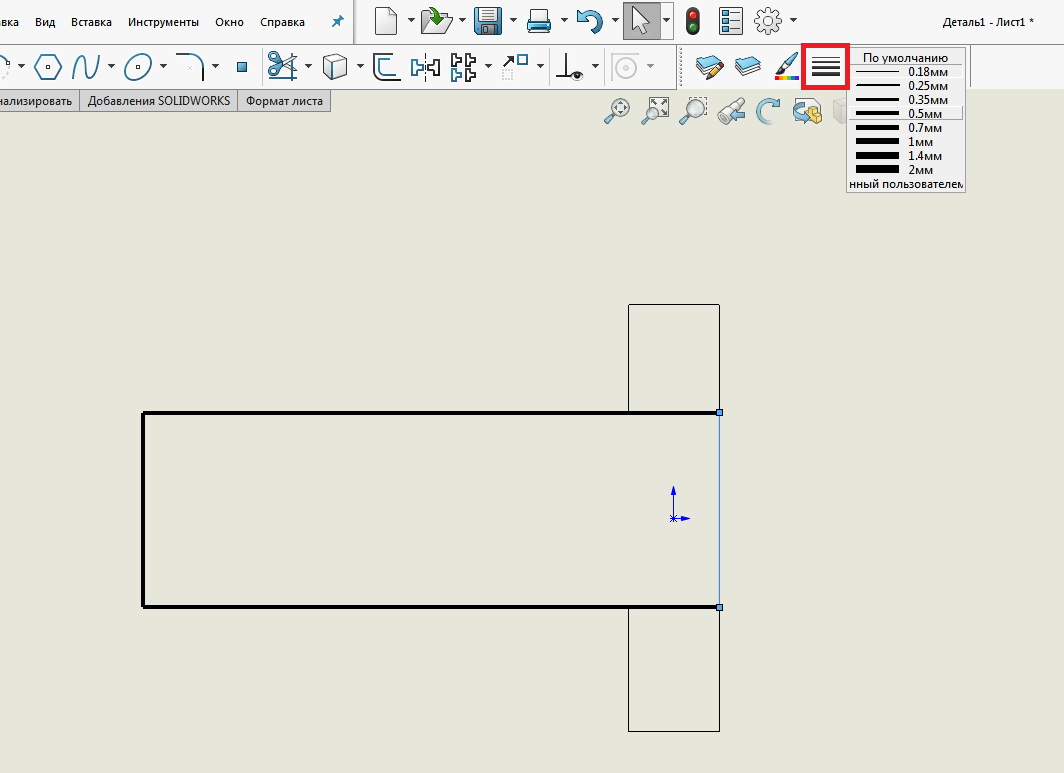

В общем случае это делается так

Скрытый текст




  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
clavr

высветить эскиз выреза. эскизу задать толщину линий

  • Нравится 1
Link to post
Share on other sites

Добрый день!

Спасибо всем за ответы!

Проблема неожиданно решилась с другой стороны. Я обнаружил, что нанес неправильный размер (отзеркалил эскиз), и после исправления таких совпадающих кромок не стало. Но я все-таки в целях самообразования потестировал предложенные варианты:

26.01.2026 в 14:38, Kelny сказал:

1. Попробуйте выбрать длинную линию и инструмент СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ Tool_Hide_Show_Edges_Line_Format.gif:

https://help.solidworks.com/2023/russian/SolidWorks/sldworks/t_hiding_and_showing_edges.htm



2. Для отображения скрытой кромки, без выбора чего либо повторить инструмент  СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ Tool_Hide_Show_Edges_Line_Format.gif и выбрать подсвеченные оранжевым для возвращения видимости.



3. Так же можно попробовать инструмент ВЫБРАТЬ ДРУГОЙ menu_Select_Other.gif (в контекстном меню по правой кнопке мыши) и выбрать объект в выпадающем списке:

https://help.solidworks.com/2023/russian/solidworks/sldworks/hidd_selectother_dlg.htm



4. Или попробовать выбрать объект стандартой рамкой выбора объектов (зажать левую кнопку мыши и выбрать рамкой объект), возможно стоит включить ФИЛЬТР для КРОМОК:

https://help.solidworks.com/2023/russian/solidworks/sldworks/c_box_selection.htm

https://help.solidworks.com/2023/russian/solidworks/sldworks/r_selection_filter.htm



Или общий обзор функций выбора:

https://help.solidworks.com/2023/russian/SolidWorks/sldworks/c_Selection_Overview.htm

1. При выборе этого пункта в контекстном меню просто исчезает длинная линия. Возвратить ее назад удается только клавишами Ctrl+Z.

2. Честно говоря, не понял, о чем речь в этом пункте.

3. В списке не оказалось подходящих пунктов. А вот если этот пункт выбирать на отображаемой линии выреза, то в списке уже есть операция "вытянутый вырез", который эту кромку и сделал.

4. Этим способом вообще ничего не выбирается. Любая линия выбирается только если в нее ткнуть левой кнопкой. Ну то есть, как и написано в документации по ссылке, на чертеже так можно выбрать только добавленные объекты чертежа, т.е. размеры, примечания и элементы эскиза.



В общем, обнаружилось, что на уровне 3D модели еще оно объединяет в одну поверхность поверхности выреза, который мне нужен, и поверхность выреза, которым я текстуру покупного корпуса делал, в одну плоскость. Потому и кромка одна там получается. Хотя даже поверхность выреза текстуры корпуса у него почему-то из 3 кусков состоит, хотя это реально та же самая плоскость и сделана одной операцией "вырез по траектории"/

Собственно, вот: картинка .

Потому, наверное, в чертеже и не может быть кромки, которой уже в модели даже нет. Я смутно помню, что где-то в модели или при вырезе можно настройку ставить, чтобы не объединять поверхности или что-то вроде того. Но сейчас с ходу не смог найти, где я это видел.



26.01.2026 в 14:53, sloter сказал:

В общем случае это делается так

  Скрыть содержимое






А вот это сработало!



Еще раз всем большое спасибо!



Link to post
Share on other sites
Kelny
17 часов назад, aas сказал:

1. При выборе этого пункта в контекстном меню просто исчезает длинная линия. Возвратить ее назад удается только клавишами Ctrl+Z.

Не исчезает, а скрывается и как отобразить описано ниже:

26.01.2026 в 14:38, Kelny сказал:

2. Для отображения скрытой кромки, без выбора чего либо повторить инструмент  СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ Tool_Hide_Show_Edges_Line_Format.gif и выбрать подсвеченные оранжевым для возвращения видимости.



17 часов назад, aas сказал:

2. Честно говоря, не понял, о чем речь в этом пункте.

Речь о том, что инструмент  СКРЫТЬ/ОТОБРАЗИТЬ КРОМКУ работает немного по размному в случае предвательного выбора объектов и этот же инструмент позволяет отображать ранее скрытое этим инструментом, если объекты не выбирать перед вызовом инструмента.



17 часов назад, aas сказал:

3. В списке не оказалось подходящих пунктов. А вот если этот пункт выбирать на отображаемой линии выреза, то в списке уже есть операция "вытянутый вырез", который эту кромку и сделал.

План Б, отодвинуть вырез в модели от кромки, задать необходимые параметры отображения кромки, а потом сместить вырез обратно.



17 часов назад, aas сказал:

4. Этим способом вообще ничего не выбирается. Любая линия выбирается только если в нее ткнуть левой кнопкой. Ну то есть, как и написано в документации по ссылке, на чертеже так можно выбрать только добавленные объекты чертежа, т.е. размеры, примечания и элементы эскиза.

Фильты в последних версиях вообще работают коряво, так фильтр ЗАМЕТКИ работает только в связке с фильтром РАЗМЕРЫ, а в одиночестве заметки рамкой выбирать отказывается.

Так же кромки рамкой действительно не всегда выбираются, в некоторых случаях помогает фильтр КРОМОК, в других даже это не помогает. Иногда может помочь выбор вида для редактирования - двойной клик в рамке виде, когда в уголочках рамки вида появляются утолщённые линии.



Ещё есть вариант ТРЁХМЕРНЫЙ ЧЕРТЁЖНЫЙ ВИД - повернуть модель в пространстве вида, выбрать кромки, а потом вернуть вид на место. Но не уверен, что этот инструмент поможет в данном случае.

https://help.solidworks.com/2020/russian/solidworks/sldworks/t_manipulating_3d_drawing_view_mode.htm







Edited by Kelny
  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites

Насколько я понял, беда в том, что этой кромки нет в модели детали, т.е. после того, как я сделал вырез, оно сливает 2 совпадающие плоскость от двух разных операций в одну, и кромка исчезает.

Вот если бы запретить ему сливать совпадающие плоскости в одну плоскость, тогда, наверное, проблема решилась бы.

Link to post
Share on other sites
Kelny
1 час назад, aas сказал:

Вот если бы запретить ему сливать совпадающие плоскости в одну плоскость, тогда, наверное, проблема решилась бы.

Быстрее эскиз нарисовать и сделать его толстым.

Edited by Kelny
  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
