как создать DXF для лазерной резки в инвенторе

konstruktorig2025

By konstruktorig2025,
in Inventor

 Share Followers 0

Recommended Posts

konstruktorig2025

konstruktorig2025 46

Posted
Posted

1) нужно создать деталь из листового металла и включить развертку.

2) активируем развертку

3) кликаем ПКМ по развертке в дереве/ выбираем сохранить копию как.

Скрытый текст


4) указываем куда сохранить и как назвать выбираем формат DXF

5) выбираем конфигурацию DXF по умолчанию

Скрытый текст




правда после этого прийдется чертеж DXF почистить от лишних линий гиба и точек центров окружности. я это делаю в автокаде.

если нет желания чистить можно создать свою конфигурацию в которой поотключать все слои кроме основного

Скрытый текст




С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
  • 3 weeks later...


UnPinned posts
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
44 минуты назад, Alex1116823 сказал:

так вот попробуй

автокад откроет степ? новых программ никто никому ставить не будет

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
8 часов назад, Alex1116823 сказал:

так вот попробуй

нашел онлайн просмотрщик STEP

https://imagetostl.com/ru

экспортировал сборку в STEP и попробовал ним открыть. открывало минут 10))

я положил на сервер и ссылку на этот просмотрщик. но начальник сказал ну его нафиг у него нет времени столько ждать чтобы минуту покрутить)) так что с начальством буду общаться только через PDF.

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
22.01.2026 в 07:38, Alex1116823 сказал:

 на сборке должен быть спектр программ чтобы можно было открыть любую сборочную единицу в 2д/3д и покрутить/посмотреть.



поговорил со сборщиком рассказал про плюсы STEP он согласен установить.

теперь мне нужно знать какой программой можно открывать этот формат. я поищу инсталляху и или он сам установит или если запаролен ноут попросит айтишников.

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted (edited)
22.01.2026 в 13:39, konstruktorig2025 сказал:

автокад откроет степ? новых программ никто никому ставить не будет

Если акад, то тогда уж сохранение в dwg. Разницы со степ-ом не будет, но обычный акад будет открывать его напрямую. Степ - через импорт. Но конечный результат в акад-е будет одинаковый.



Ещё есть формат dwf и вьювер для него Autodesk Design Review (обычно идёт в дистрибутиве с АИ). Но это чисто автодесковский формат. Другие вендоры с ним не работают. Некий аналог солидовского eDrawings. Но в отличии от него не умеет создавать exe-шник. Можно делать простые измерения, сечения, пометки, назначать прозрачность или скрывать детали.



Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
butlug

butlug 1

Posted
Posted

Чтобы автокад открыл 3d нужно в формате sat сохранять. Перейти из классического режима в режим 3D-моделирование(кнопка шестеренка) и в командной строке написать команду "импорт" и выбрать файл в формате sat.  Если будет каркасная модель,то выбрать отображение с закраской граней .

  • Нравится 1
Link to post
Share on other sites
sloter

sloter 598

Posted
Posted
28 минут назад, butlug сказал:

Чтобы автокад открыл 3d нужно в формате sat сохранять. Перейти из классического режима в режим 3D-моделирование(кнопка шестеренка) и в командной строке написать команду "импорт" и выбрать файл в формате sat.

Step то же импортирует без проблем. При соблюдении иерархии поддерживаемости версий можно файл АИ импортировать напрямую.

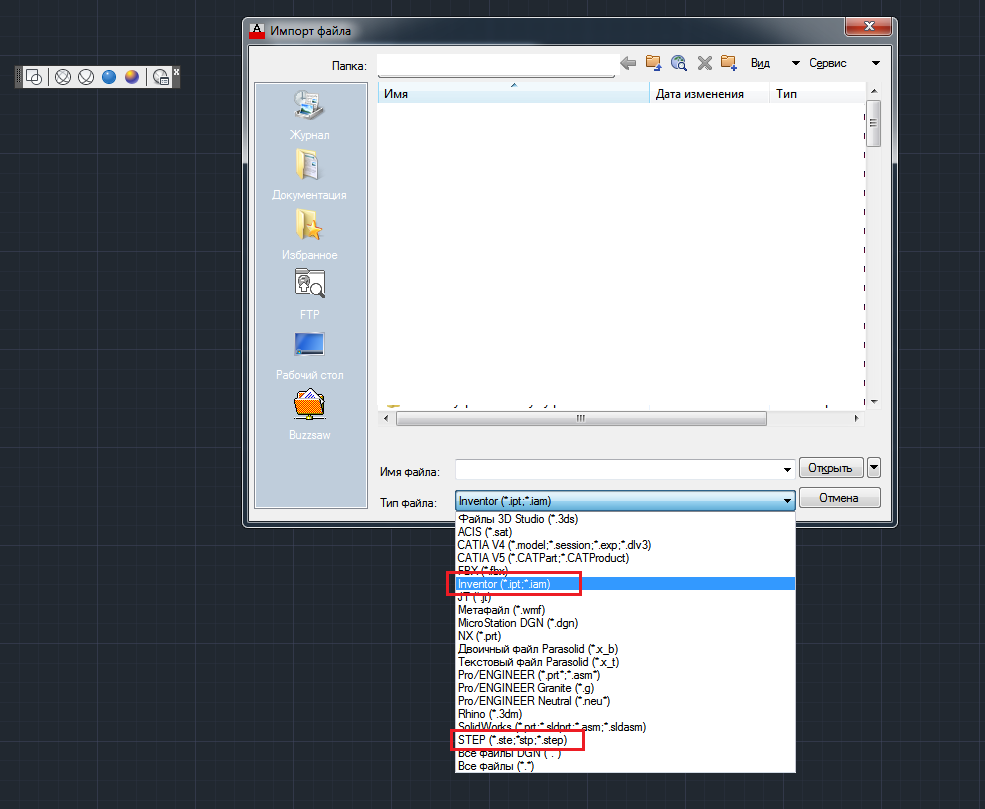

Скрытый текст


Но импорт - это доп. действия. Dwg открывается сразу напрямую.

  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
1 час назад, sloter сказал:

Если акад, то тогда уж сохранение в dwg. Разницы со степ-ом не будет,



сегодня приходил сборщик я ему покрутил сборку степ в онлайн просмотрщике он загорелся. так что пришлось погуглить. со степом не так уж и много программ работают. почитал на форумах рекомендации все рекомендуют вот эту бесплатную прогу



https://www.freecad.org/downloads.php?lang=ru

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
1 час назад, sloter сказал:

Step то же импортирует без проблем.

попробовал импортировать степ.

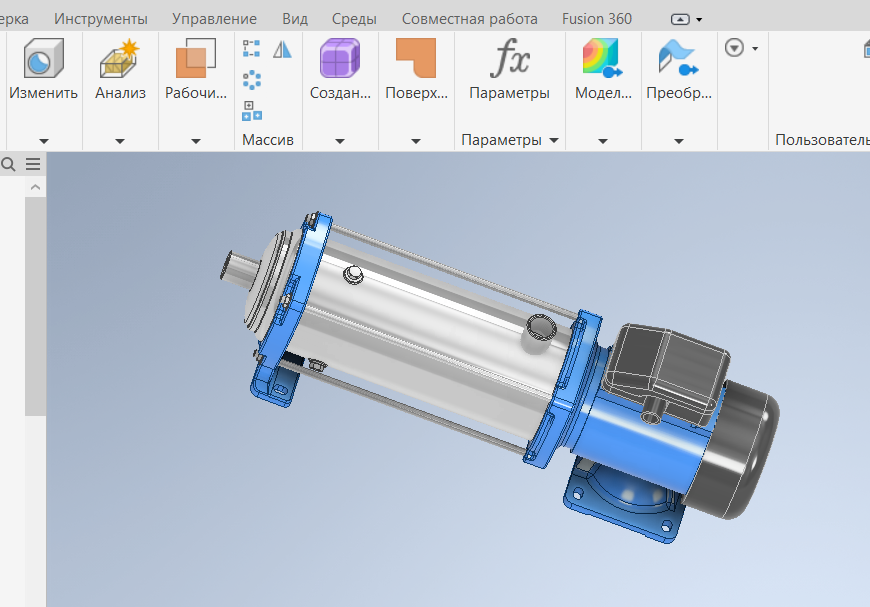

вот что видит инвентор

Скрытый текст

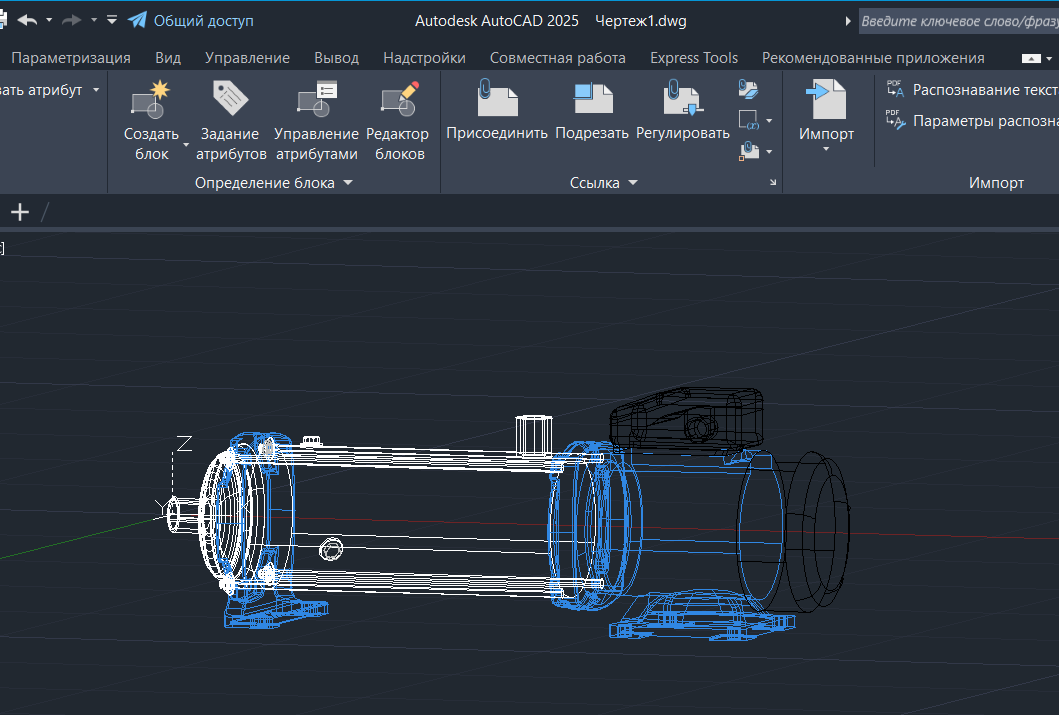

а вот что видит автокад после импорта

Скрытый текст




это же кошмар верхних дыхательных путей)) предтавляю как они видели сборку из нескольких сотен трубочек с уголками тройниками переходниками и как им прикольно было собирать))

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
2 часа назад, konstruktorig2025 сказал:

сегодня приходил сборщик я ему покрутил сборку степ в онлайн просмотрщике он загорелся. так что пришлось погуглить. со степом не так уж и много программ работают. почитал на форумах рекомендации все рекомендуют вот эту бесплатную прогу



https://www.freecad.org/downloads.php?lang=ru

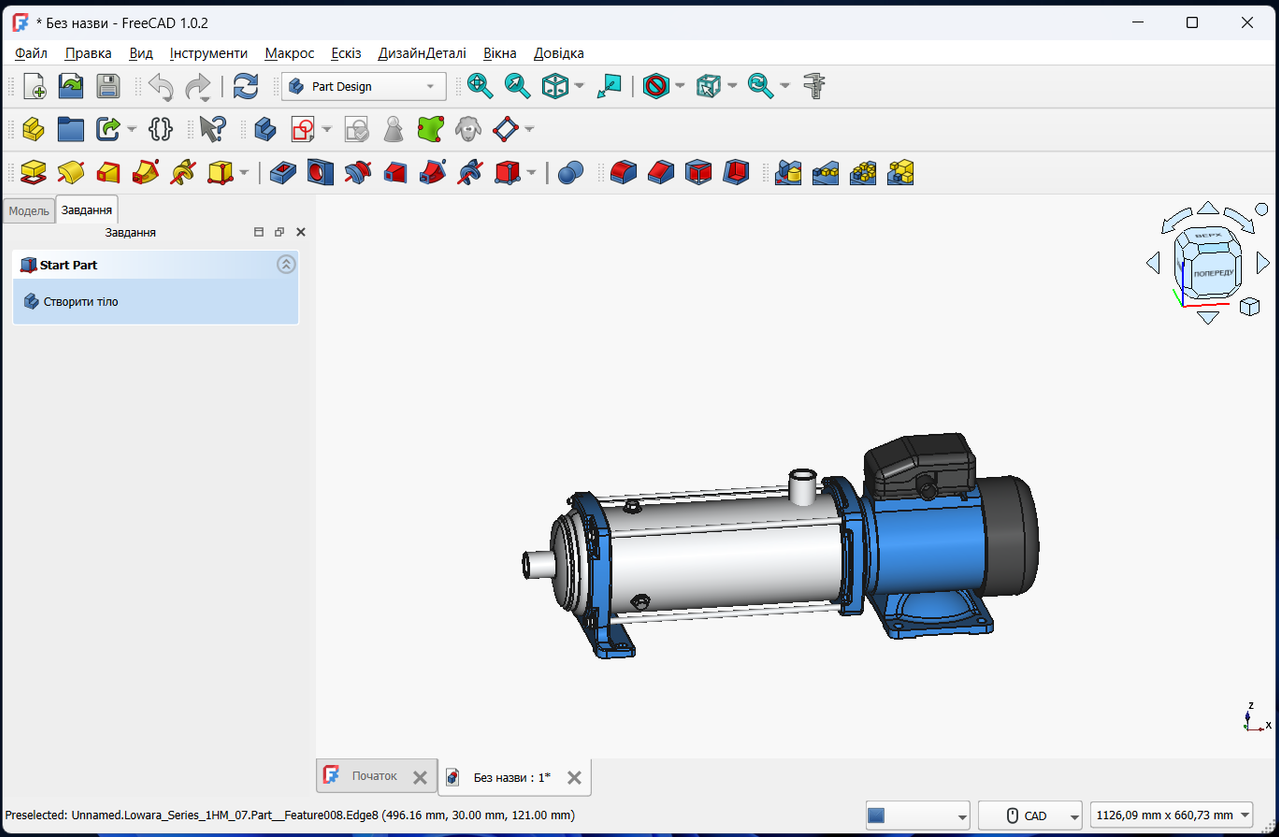

айтишники установили мне эту прогу. вот как она видит степ.


Скрытый текст




по сравнению с автокадом небо и земля

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted
23.01.2026 в 20:10, konstruktorig2025 сказал:

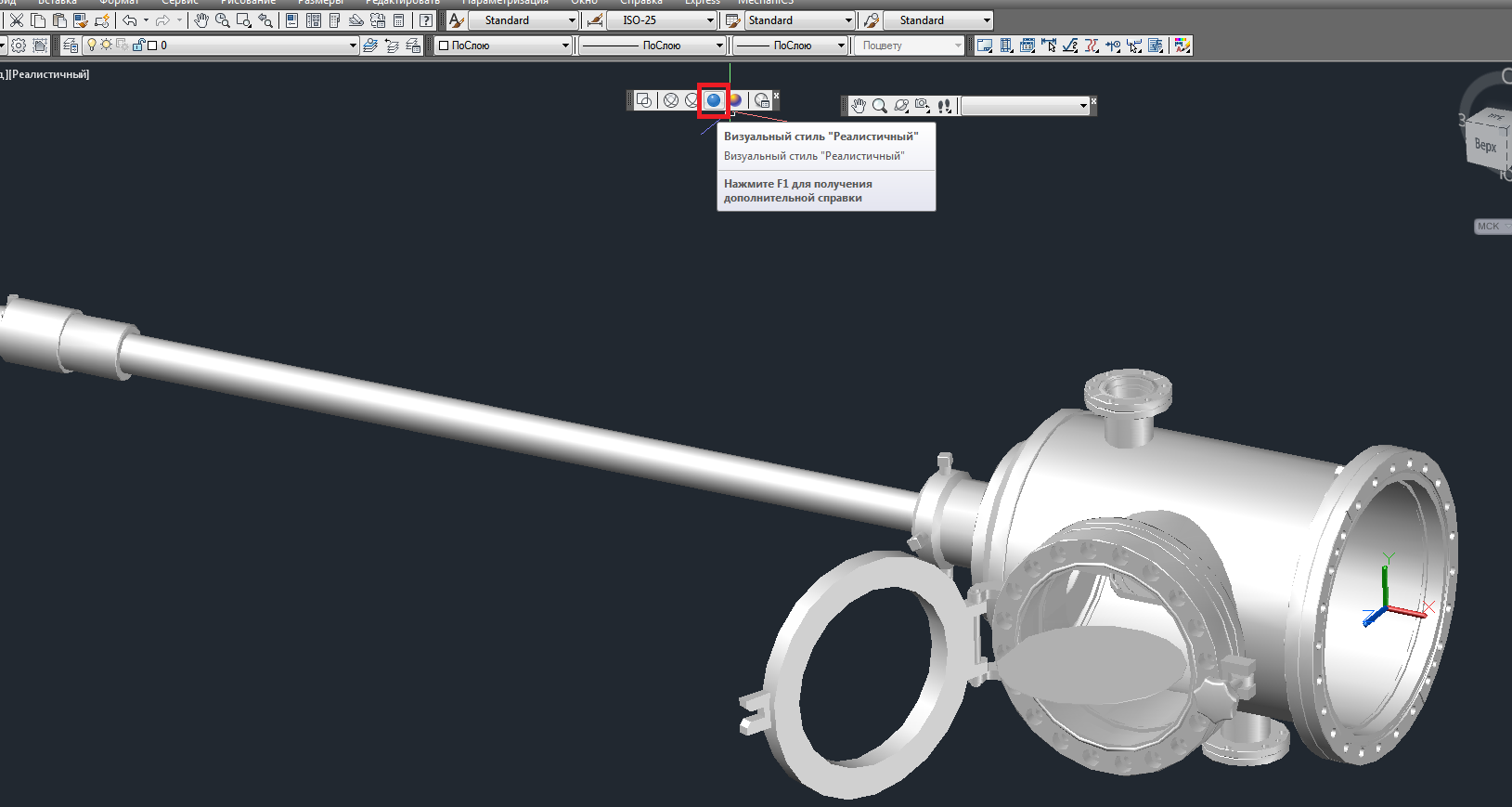

а вот что видит автокад после импорта

  Скрыть содержимое




это же кошмар верхних дыхательных путей))

Это не проблема импорта и отображения в акад. Это проблема ваших скоропалительных выводов

Скрытый текст





23.01.2026 в 21:03, konstruktorig2025 сказал:

по сравнению с автокадом небо и земля

Это да. Акад-овская графика по современным меркам - так себе. Просто вы ранее говорили, что потребители сего контента работают в акад-е и новых прог ни кто ставить не будет. А так же спрашивали

22.01.2026 в 13:39, konstruktorig2025 сказал:

автокад откроет степ?

Я собст-но на этот вопрос и отвечал.

  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
24 минуты назад, sloter сказал:

Это не проблема импорта и отображения в акад.

а как называется эта панель инструментов чтобы ее подключить?


26 минут назад, sloter сказал:

 вы ранее говорили, что потребители сего контента работают в акад-е и новых прог ни кто ставить не будет.

у нас на  работе все компы заблокированы паролем администратора даже мессенжер не установишь. все нужно делать через заявку в айти отдел.

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted (edited)
17 минут назад, konstruktorig2025 сказал:

а как называется эта панель инструментов чтобы ее подключить?

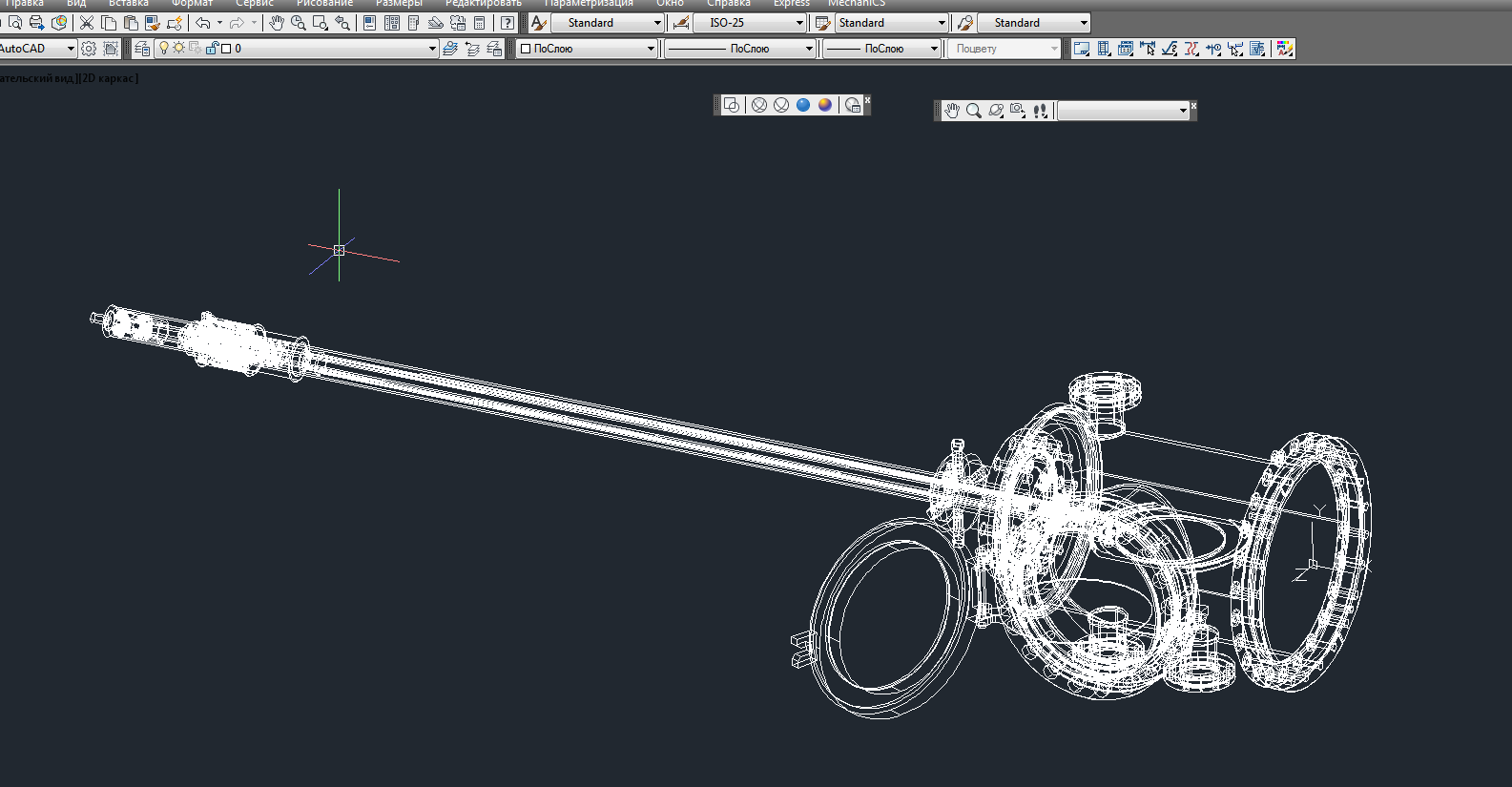

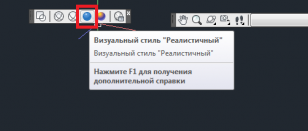

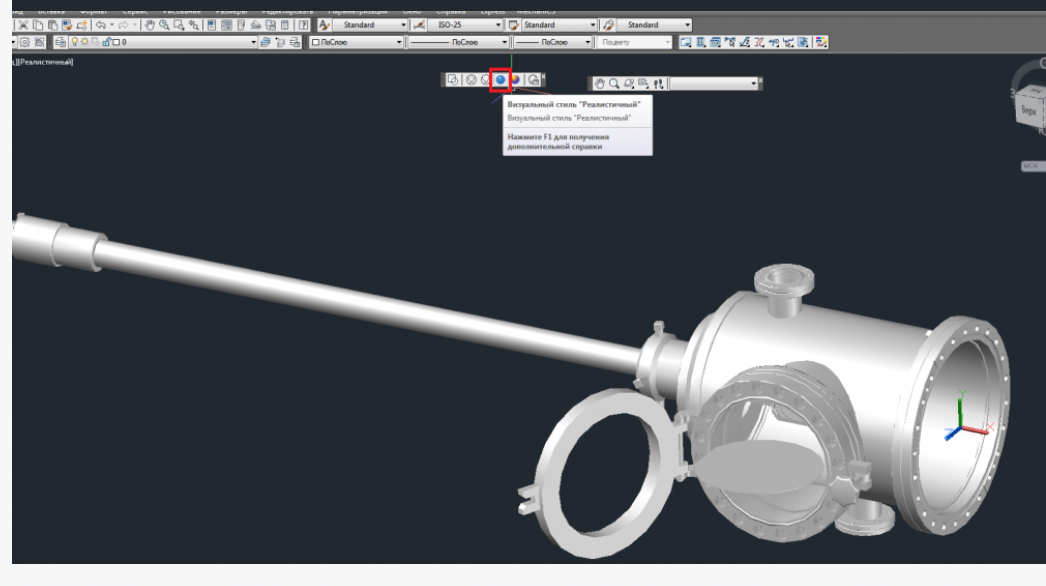

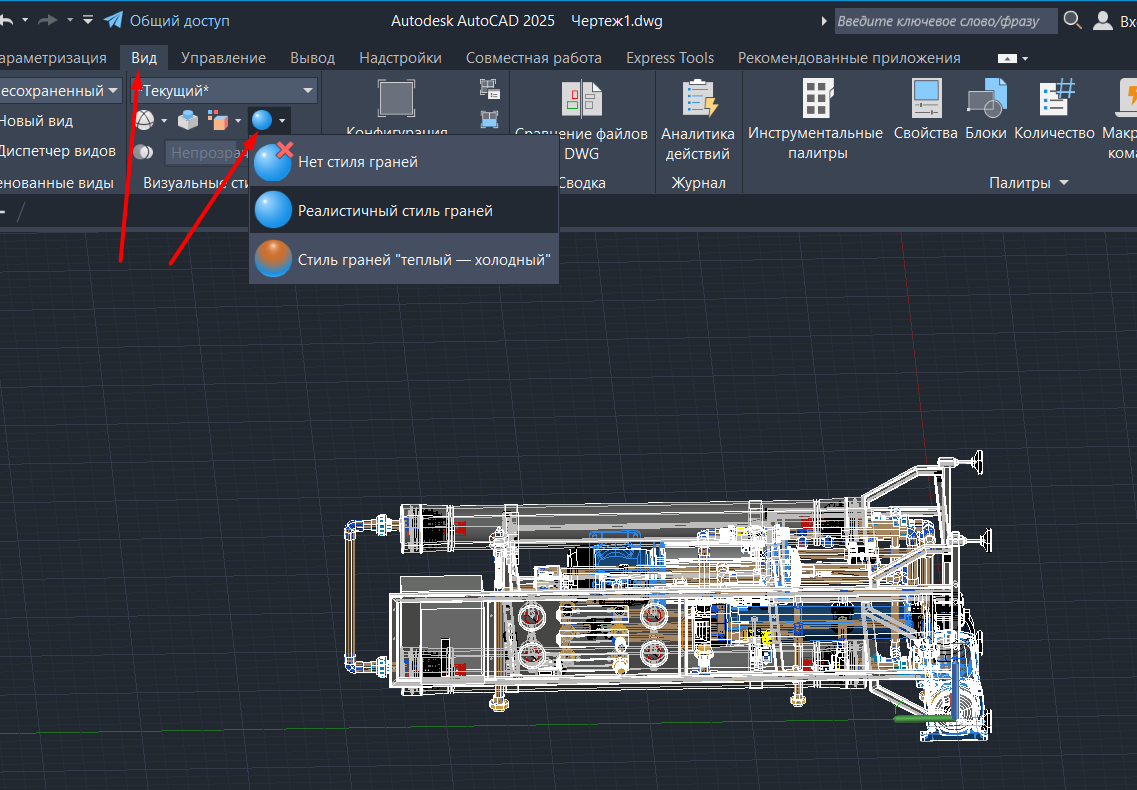

Визуальные стили. Так же через падающее меню Вид > Визуальные стили. Это в классическом фейсе. На "ленте" так же на вкладке Вид искать.

Скрытый текст


В свежих версиях акад-а вроде классика не доступна уже.

Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted (edited)
23.01.2026 в 13:19, sloter сказал:

Step то же импортирует без проблем.

в пятницу у меня получилось как то импортировать степ. сегодня хотел посмотреть как она будет выглядеть если поменять визуальный стиль.

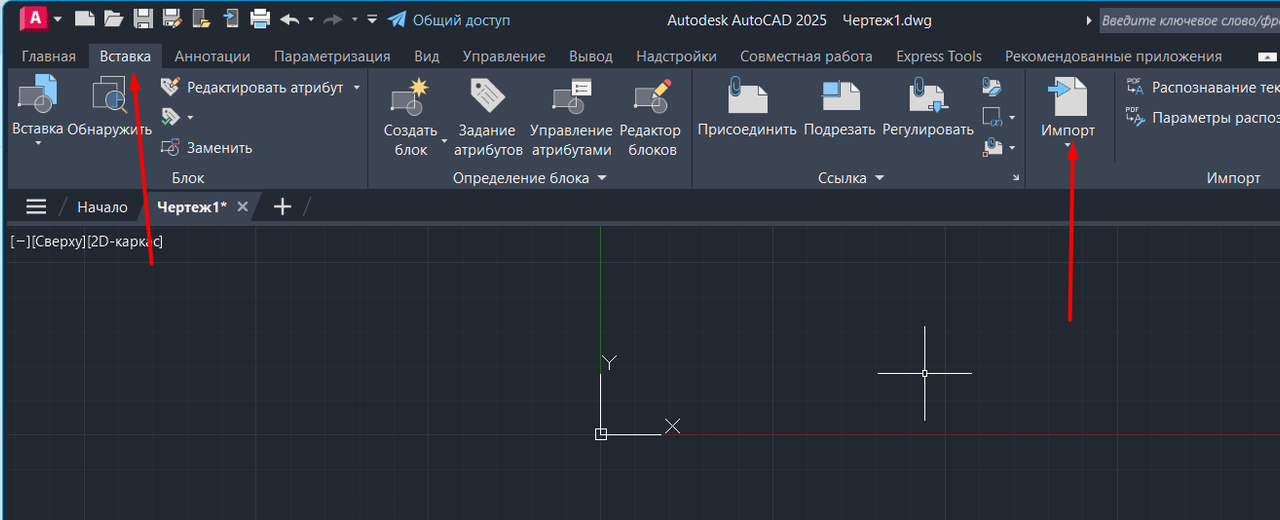

не получается импортировать. жму вставка/импорт

Скрытый текст

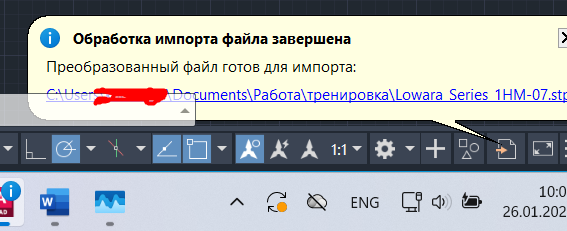

в правом нижнем углу появляется надпись обработка завершена. файл готов для импорта.


и все)) дальше я не знаю что делать чтобы модель появилась в поле чертежа)) подскажите

Edited by konstruktorig2025

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted
23 минуты назад, konstruktorig2025 сказал:

и все)) дальше я не знаю что делать чтобы модель появилась в поле чертежа)) подскажите

Кликнуть на синюю ссылку

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
2 минуты назад, sloter сказал:

Кликнуть на синюю ссылку

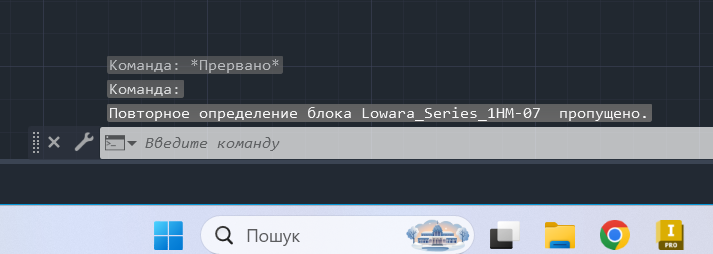

над командной строкой появляется надпись повторное определение прервано или типа того. в поле чертежа ничего не появилось


С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted

Может вы до этого уже это делали и модель уже в окне. Попробуйте позуммировать или сделать "Показать всё"

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
1 час назад, sloter сказал:

 "Показать всё"

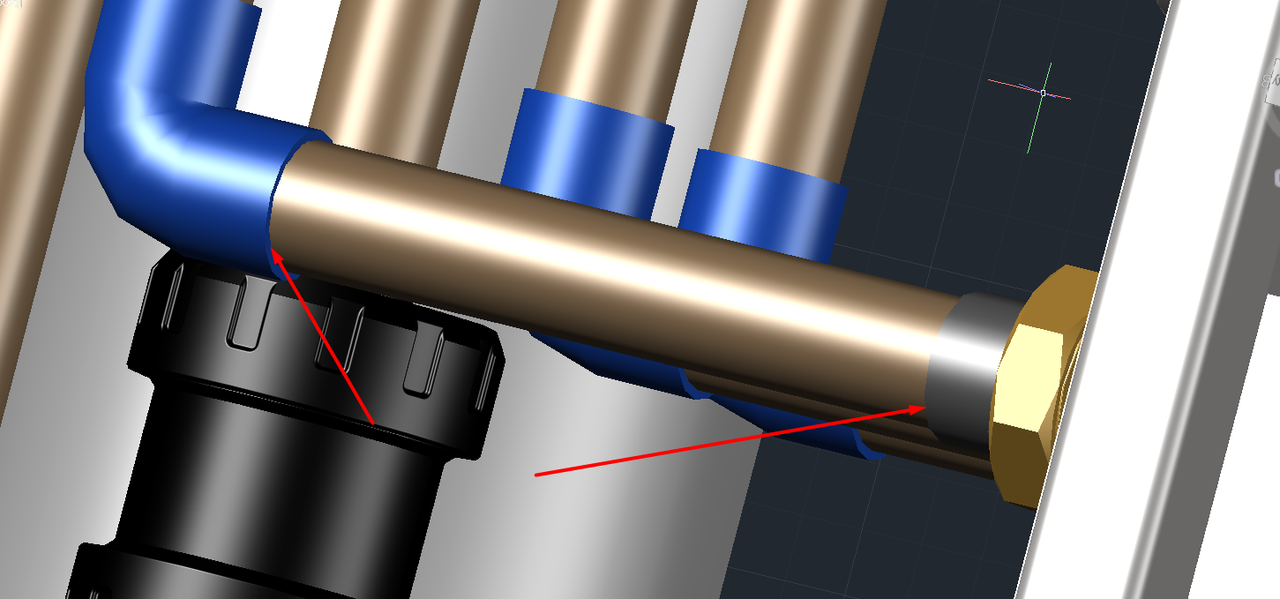

получилось только я не нашел как вывести ту панель визуальные стили. делал через вид. но все равно не получилось нормально

Скрытый текст

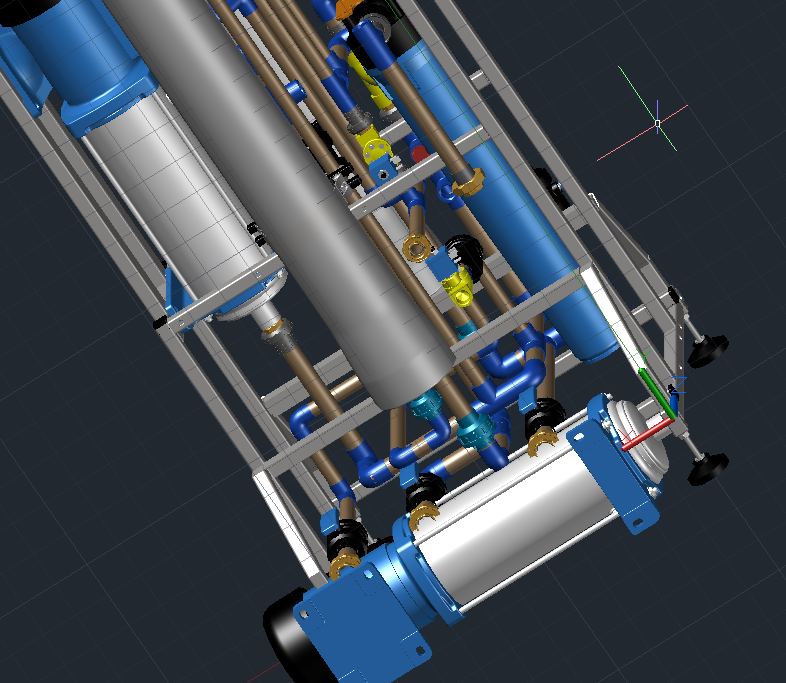

как сделать чтобы выглядело так

Скрытый текст









С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter

sloter 598

Posted
Posted
5 минут назад, konstruktorig2025 сказал:

как сделать чтобы выглядело так

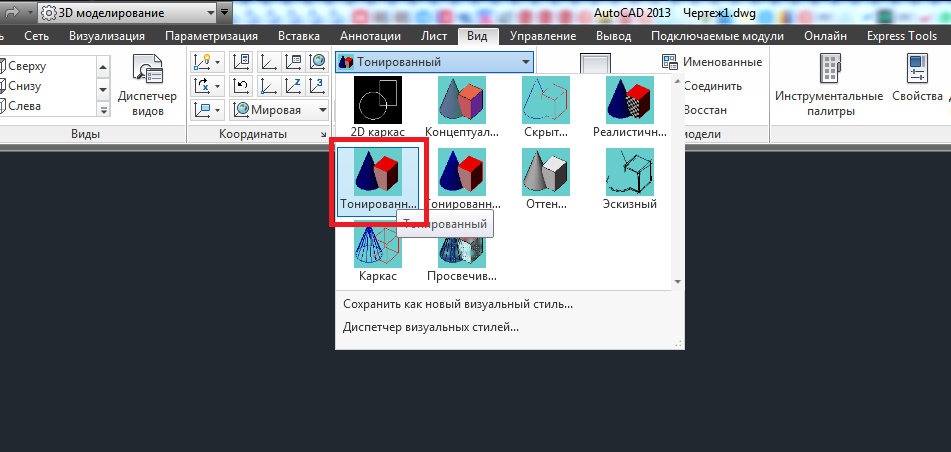

Открыть Список визуальных стилей и выбрать  Тонированный

Скрытый текст




  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
6 минут назад, sloter сказал:

  Тонированный

получилось. другое дело.

Скрытый текст




С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 46

Posted
  • Author
Posted
9 часов назад, sloter сказал:

Акад-овская графика по современным меркам - так себе.

а можно ли в автокаде мерять размеры в обьеме? например от торца одной детали до торца другой?

Скрытый текст




С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
