как создать DXF для лазерной резки в инвенторе


konstruktorig2025

Recommended Posts

konstruktorig2025

1) нужно создать деталь из листового металла и включить развертку.

2) активируем развертку

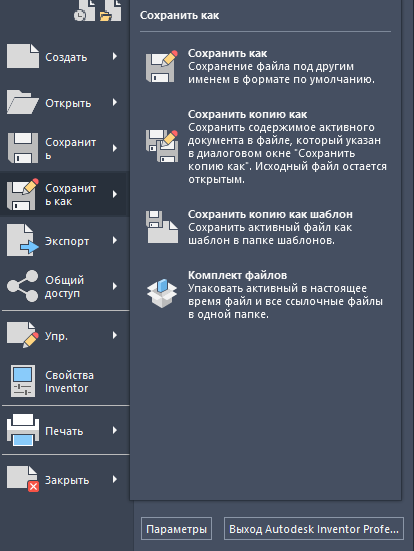

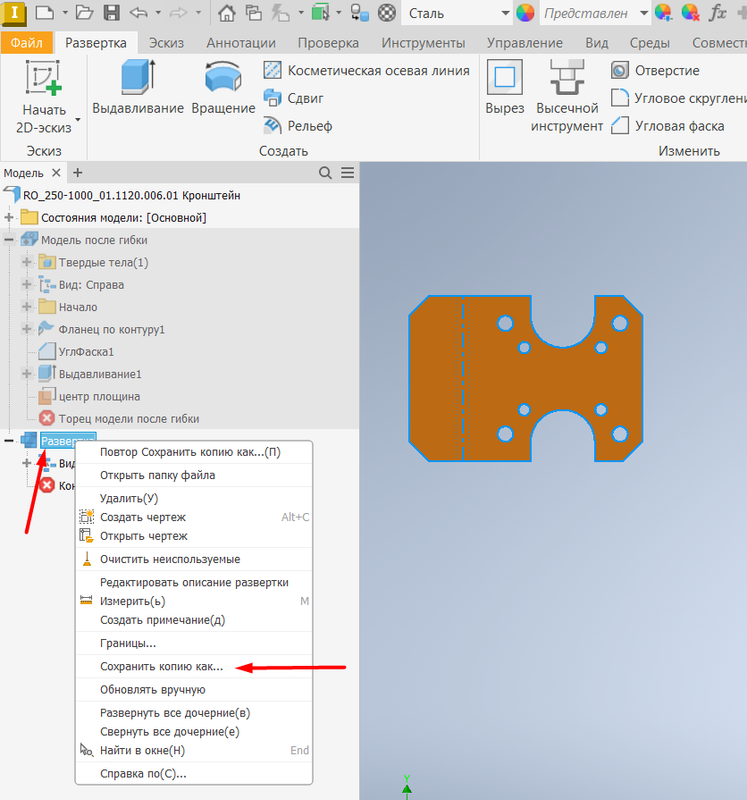

3) кликаем ПКМ по развертке в дереве/ выбираем сохранить копию как.

Скрытый текст

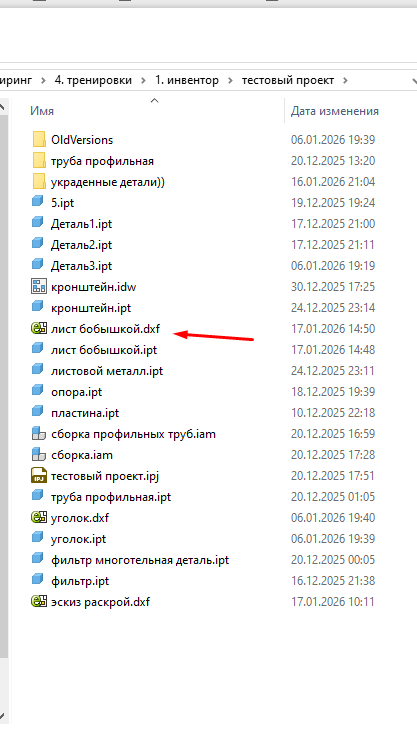

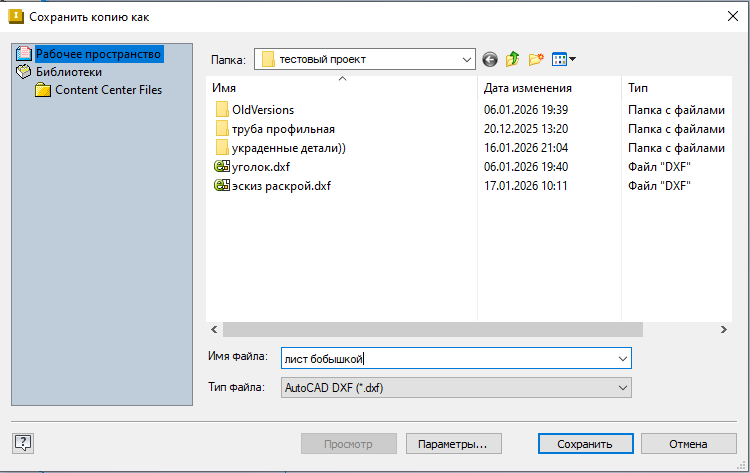

4) указываем куда сохранить и как назвать выбираем формат DXF

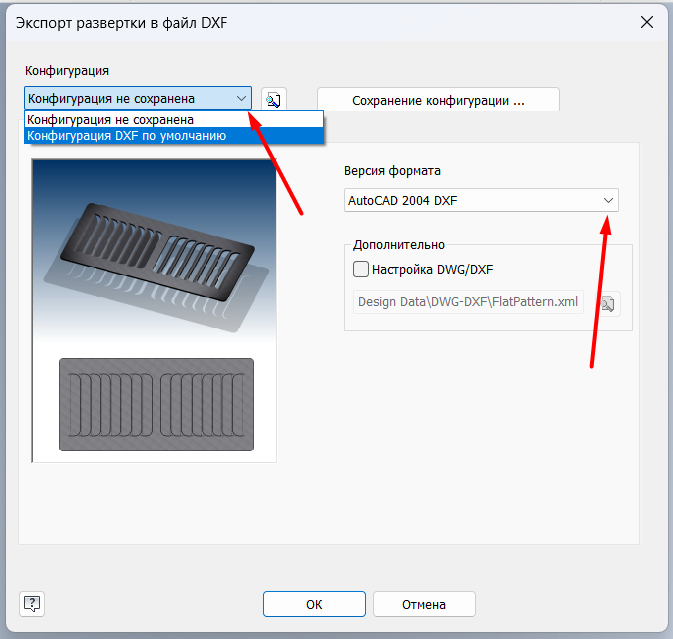

5) выбираем конфигурацию DXF по умолчанию

Скрытый текст




правда после этого прийдется чертеж DXF почистить от лишних линий гиба и точек центров окружности. я это делаю в автокаде.

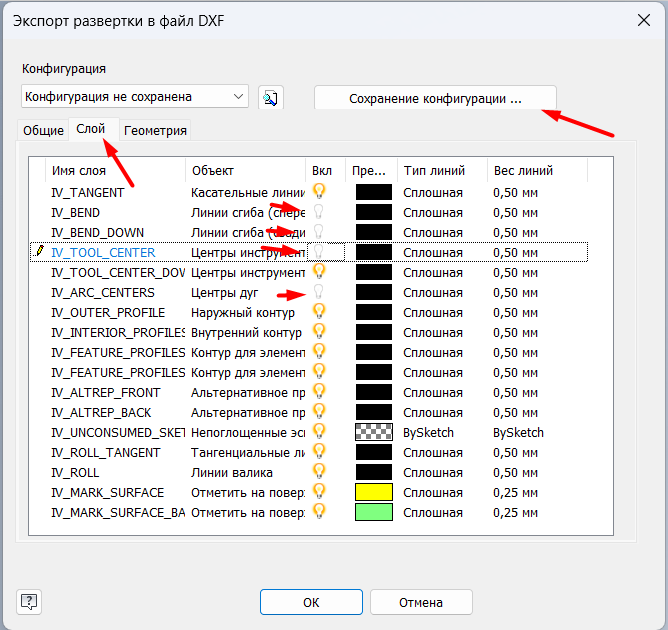

если нет желания чистить можно создать свою конфигурацию в которой поотключать все слои кроме основного

Скрытый текст




С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
  • 2 weeks later...


UnPinned posts
konstruktorig2025

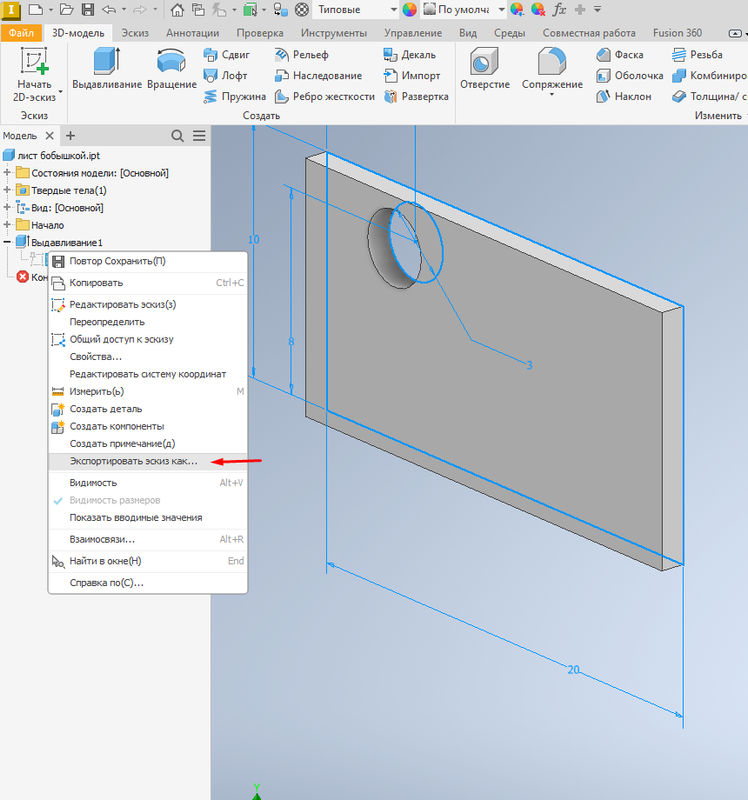

у меня возник вопрос. а если деталь без гибов и сделана не листовым металлом а вытянутой бобышкой? как тогда получить DXF? мне тут подсказали в телеге что можно экспортировать эскиз))




Скрытый текст










С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sloter
4 часа назад, konstruktorig2025 сказал:

мне тут подсказали в телеге что можно экспортировать эскиз))



Ну итоговая грань детали редко определяется лишь одним эскизом.

4 часа назад, konstruktorig2025 сказал:

а если деталь без гибов и сделана не листовым металлом а вытянутой бобышкой? как тогда получить DXF?

ПКМ на грани > 'Экспортировать грань как". Или что-то в этом роде. Так же можно и с развёрткой листовой детали, чтобы потом ничего не чистить.

Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025
29 минут назад, sloter сказал:



Так же можно и с развёрткой листовой детали, чтобы потом ничего не чистить.

но автокад нужен в любом случае. чтобы проверить размеры детали инвентор же dxf не откроет. а вдруг произошла какая то ошибка, что то не то нажал или не  так сработало нельзя ж отдавать в производство неизвестно что даже не взглянув на него...

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
mamomot
3 минуты назад, konstruktorig2025 сказал:

но автокад нужен в любом случае. чтобы проверить размеры детали инвентор же dxf не откроет. а вдруг произошла какая то ошибка, что то не то нажал или не  так сработало нельзя ж отдавать в производство неизвестно что даже не взглянув на него...

Много раз заказывал в разных городах развертки на лазере.

Основные требования от исполнителей были такими:

1. Экспорт из чертежа в масштабе 1:1.

2. Никаких линий точек и прочего графического мусора, кроме контура.

3. Нулевая толщина линий!

   Там еще было требование по размещению графики на каком-то слое с определенным уровнем, но я это игнорил. Привозили фурами нарезанные развертки профилей...

  • Нравится 1
Link to post
Share on other sites
konstruktorig2025
7 минут назад, mamomot сказал:

Много раз заказывал в разных городах развертки на лазере.

а вы проверяли развертку после конвертации инвентором в dxf? если да то в какой программе?

Edited by konstruktorig2025

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
lem_on
1 час назад, konstruktorig2025 сказал:

а вы проверяли развертку после конвертации инвентором в dxf? если да то в какой программе?

Вообще не проверяю, закидываю dxf и step, даю контролный размер и все четко нарезанно и согнуто.

  • Нравится 2
Link to post
Share on other sites
mamomot
2 часа назад, konstruktorig2025 сказал:

а вы проверяли развертку после конвертации инвентором в dxf? если да то в какой программе?

Никогда не проверял...

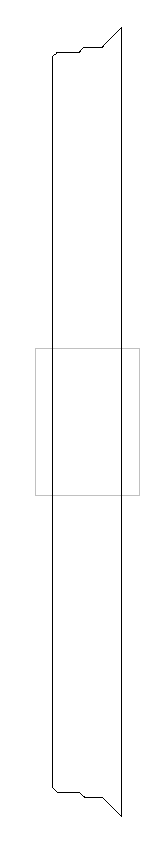

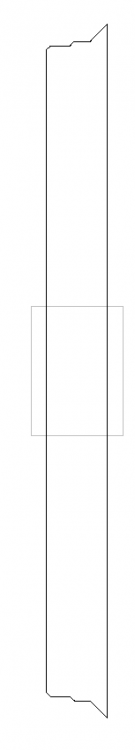

Вот прикрепил картинку такого файла, который резали в Шатурском лазерном центре...


  • Нравится 1
Link to post
Share on other sites
sloter
18.01.2026 в 00:42, konstruktorig2025 сказал:

но автокад нужен в любом случае. чтобы проверить размеры детали

Не обязательно. Проверить размеры можно в бесплатном DWG вьювере.

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025
4 часа назад, sloter сказал:

Не обязательно. Проверить размеры можно в бесплатном DWG вьювере.

т.к. изначально я не знал как получить DXF но в инвенторе есть экспорт в DWG. я попросил айтишников установить мне автокад. экспортировал чертеж в DWG. потом открывал в автокаде удалял рамку чертежа и оставшиеся контуры детали сохранял в DXF. так что у меня уже стоит автокад. просить айтишников еще установить DWG вьювер будет глупо)) скажут чего сразу не попросил нахрена головняк с автокадом)) у нас на работе любой чих через айтишников даже вайбер себе установить или телеграм. все запаролено ничего нельзя. нет прав.

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
sabahs
1 час назад, konstruktorig2025 сказал:

т.к. изначально я не знал как получить DXF но в инвенторе есть экспорт в DWG. я попросил айтишников установить мне автокад. экспортировал чертеж в DWG. потом открывал в автокаде удалял рамку чертежа и оставшиеся контуры детали сохранял в DXF. так что у меня уже стоит автокад. просить айтишников еще установить DWG вьювер будет глупо)) скажут чего сразу не попросил нахрена головняк с автокадом)) у нас на работе любой чих через айтишников даже вайбер себе установить или телеграм. все запаролено ничего нельзя. нет прав.

Вы на оборонке работаете, что всё нельзя.

Делал в Компасе, т.к. конструктора делали в SW, но Esprit - SW не съел правильно, понятно если использовать инструменты от SW, то всё будет ОК.





Edited by sabahs
  • Нравится 1
Link to post
Share on other sites
sloter
13 часов назад, konstruktorig2025 сказал:

установить DWG вьювер будет глупо)) скажут чего сразу не попросил нахрена головняк с автокадом))

Если акад уже есть, то естественно можно его использовать. Просто акад в цивилизованных местах (лицензия) стоит денег и немалых. А вьюверы бесплатные есть. Но если софт трофейный - тогда конечно...

Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
konstruktorig2025
6 часов назад, sloter сказал:

Если акад уже есть, то естественно можно его использовать.

сегодня всплыла еще одна потребность в автокаде. у сборщиков нет инвентора, да он им и не поможет у меня модели напичканы деталями из самодельных библиотек и они у них просто не откроются как у меня вначале была проблема.



у них стоит автокад. поэтому мне нужно будет экспортировать сборки в dwg чтобы они их могли покрутить. естесственно они и ко мне на офис приезжают поэтому нужно разговаривать с ними на одном языке и показывать то что они у себя видят чтобы они говорили что нужно изменить.

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
Alex1116823
20.01.2026 в 14:00, konstruktorig2025 сказал:

у сборщиков нет инвентора

им можно установить. а во вторых если сохранить комплектом файлов или в степ то у них все откроется и они смогут покрутить и все посмотреть без проблем.


  • Нравится 1

буй

Link to post
Share on other sites
konstruktorig2025
8 минут назад, Alex1116823 сказал:

им можно установить.

ты представляешь если айтишники начнут мне устанавливать 1-С чтобы я видел файлы бухгалтерии, еще какую нибудь хрень для менеджеров чтобы я видел их файлы, еще что нибудь из снабжения.



может еще директору установить инвентор и все программы которые используются во всех отделах чтобы он мог видеть что они наделали?)) если таким заниматься то надо будет всю жизнь изучать все программы планеты)) а когда работать?

каждому я даю информацию в таком виде в котором он может принять. начальству например в PDF (есть pdf-3D). сборщики заказали  DWG 3-D.

на лазерную резку я делаю DXF. хотя мог бы делать DWG чтобы они посмотрели и покрутили а потом конвертировали сами а мог бы для простоты им модель в степ кинуть))

Edited by konstruktorig2025

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
Alex1116823
Только что, konstruktorig2025 сказал:

ты представляешь если айтишники начнут мне устанавливать

если это нужно тебе для работы или это значительно облегчит твою работу то почему нет? имхо на сборке должен быть спектр программ чтобы можно было открыть любую сборочную единицу в 2д/3д и покрутить/посмотреть.



  • Нравится 1

буй

Link to post
Share on other sites
konstruktorig2025
2 минуты назад, Alex1116823 сказал:

 на сборке должен быть спектр программ чтобы можно было открыть любую сборочную единицу в 2д/3д и покрутить/посмотреть.



ага особенно мои библиотечные сборки))





каждый работает в такой программе к которой привык и не тратит время на изучение других программ. мне ничего не стоит сохранить файл в нужном формате, зато ни у кого не будет геммора.



с твоим подходом надо отправлять модель сборки на лазерную резку и прикладывать список в экселе нужных деталей))

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
Alex1116823
1 минуту назад, konstruktorig2025 сказал:

особенно мои библиотечные сборки

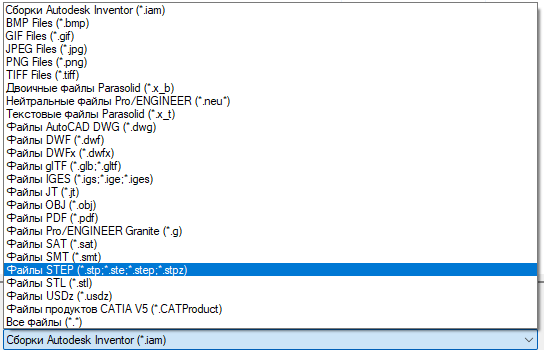

решение в 2 клика: сохранить как - сохранить в степ. пробовал такое?

буй

Link to post
Share on other sites
konstruktorig2025
2 минуты назад, Alex1116823 сказал:

сохранить в степ. пробовал такое?

в солиде пробовал. тут пока необходимости не было

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
Alex1116823
5 минут назад, konstruktorig2025 сказал:

тут пока необходимости не было

так вот попробуй и все твои предрассудки по поводу библиотечных и любых других деталей уйдут в небытие

буй

Link to post
Share on other sites
