создание собственной библиотеки компонентов и публикация в нее параметрических моделей деталей (с исполнениями)

konstruktorig2025

By konstruktorig2025,
in Inventor

 Share Followers 1

Recommended Posts

konstruktorig2025

konstruktorig2025 62

Posted
Posted (edited)

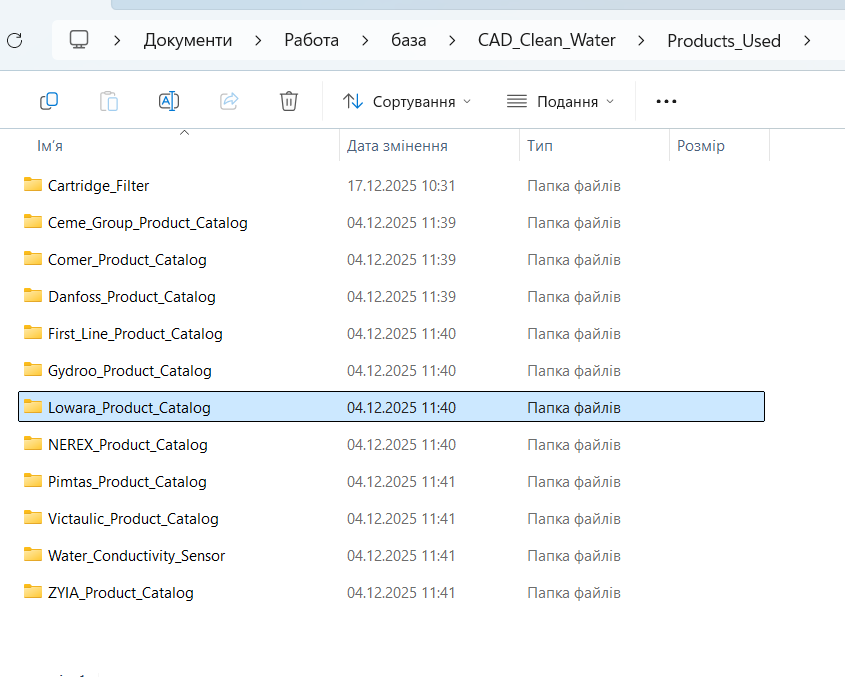

у меня есть каталоги разных производителей покупных изделий.

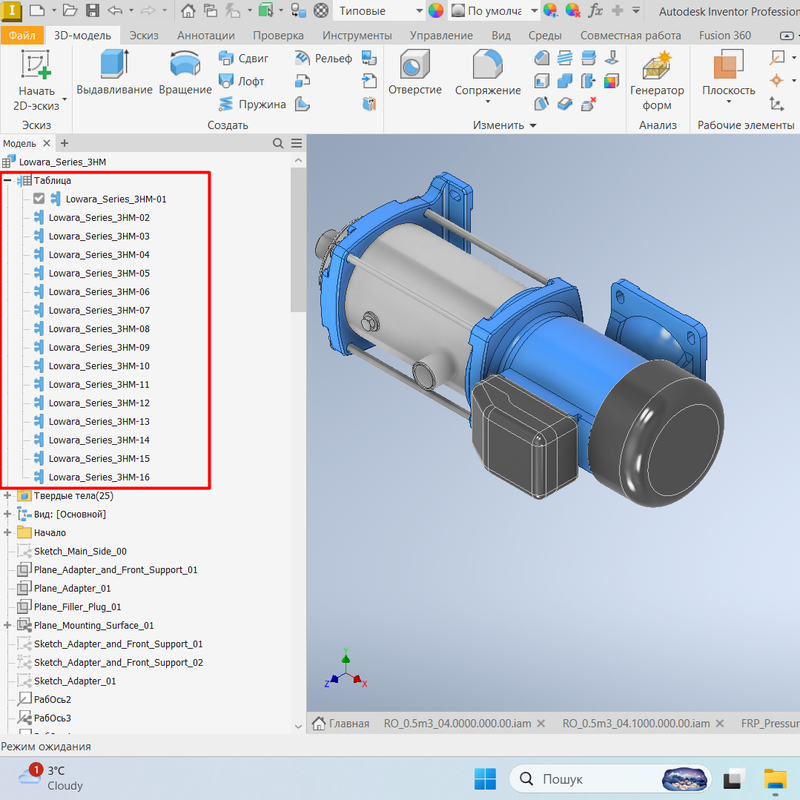

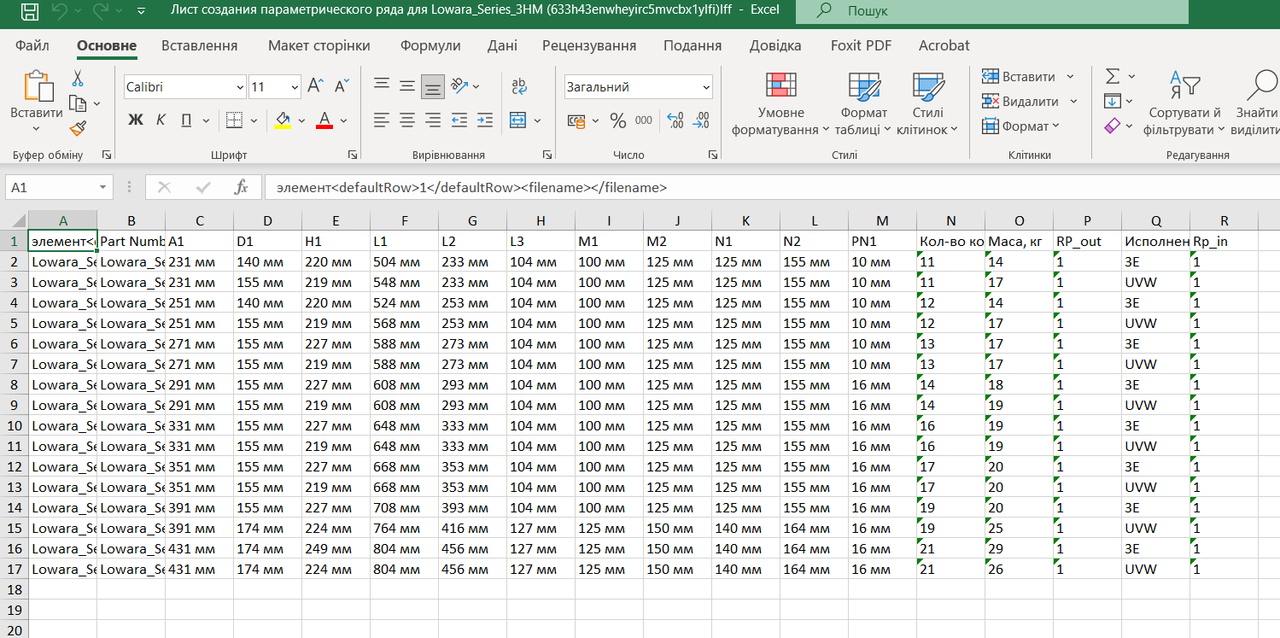

каждое изделие спроектировано одной многотельной деталью, причем эта деталь параметрическая т.е. в ней есть разные исполнения.

Скрытый текст









как создать параметрическую модель читать тут:

мне нужно создать библиотеки по каждому каталогу и опубликовать в них параметрические модели изделий. рассмотрим на примере Lowara_Product_Catalog.

***

библиотеки создаются в менеджере проектов в каком либо проекте. потом они попадают в память инвентора и их можно подключать к любым проектам.

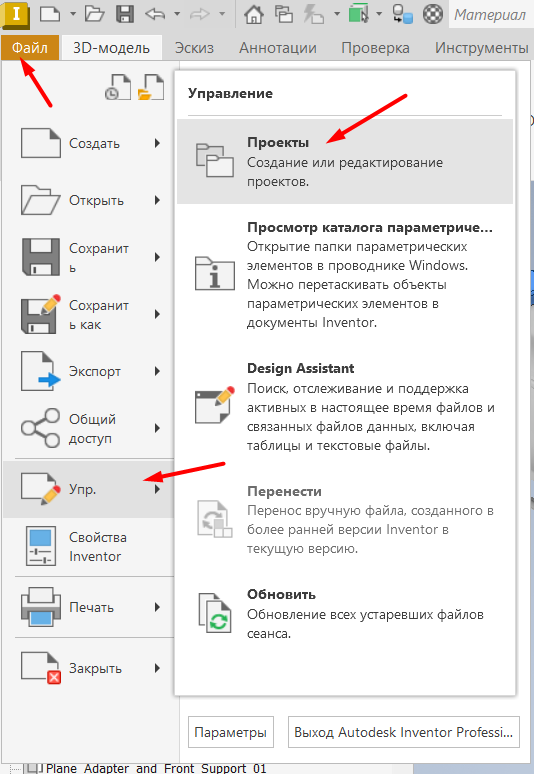

чтобы создать библиотеку жмем файл/управление/проекты

Скрытый текст

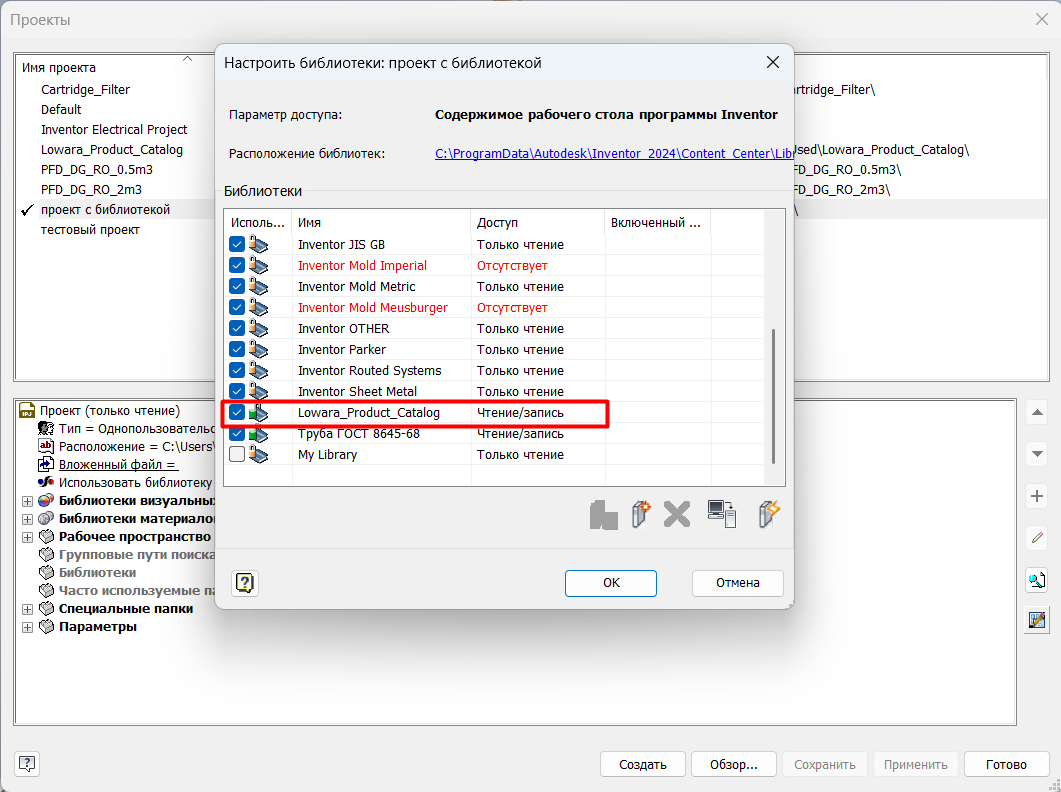

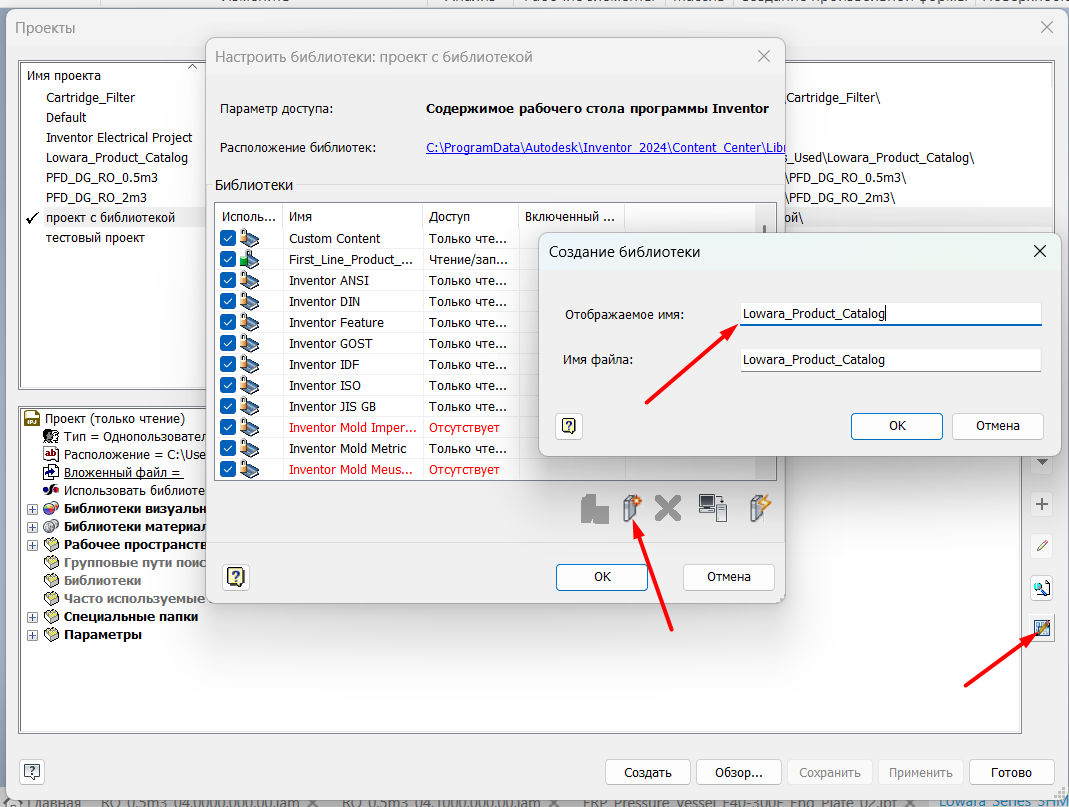

выбираем любой проект и жмем настройка библиотек. там выбираем создать  библиотеку и пишем ее имя

Скрытый текст


теперь эта библиотека появилась в проекте и ее можно подключать к любым проектам

Скрытый текст




теперь в библиотеке нужно создать категории изделий и опубликовать в них параметрические модели.

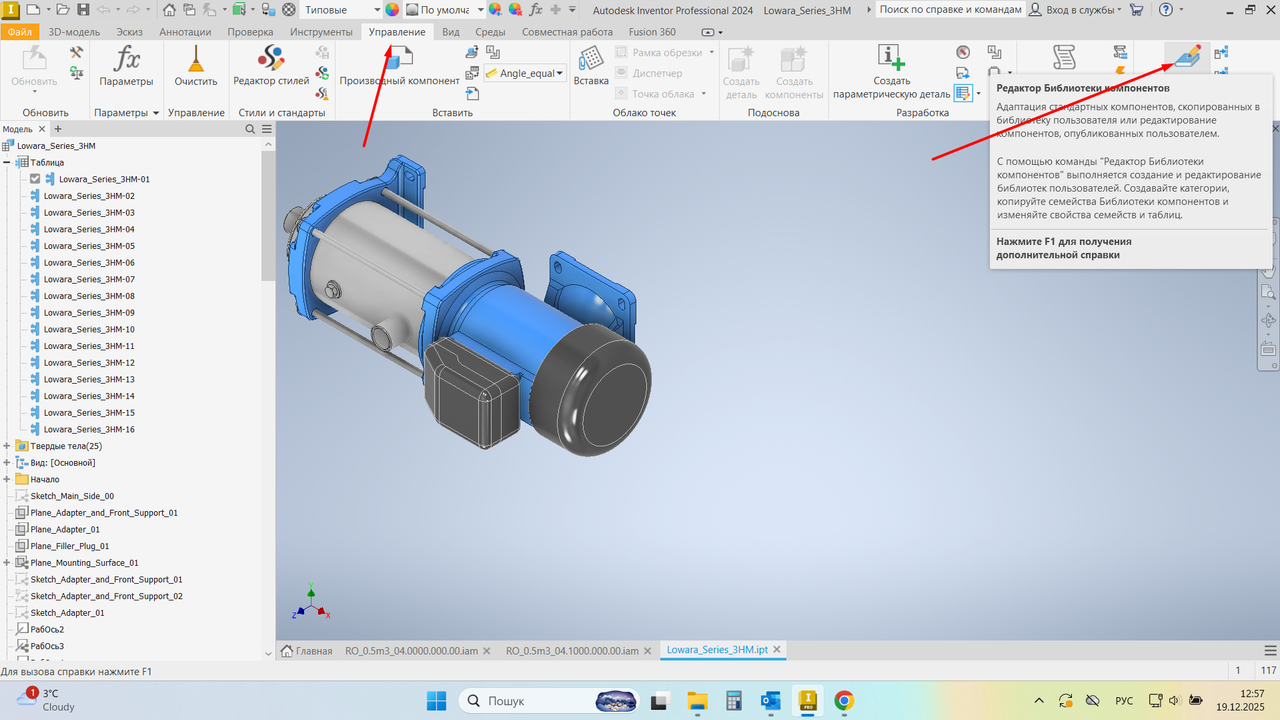

чтобы создать категорию нужно попасть в редактор. в него можно с вкладки управление при открытой любой детали

Скрытый текст

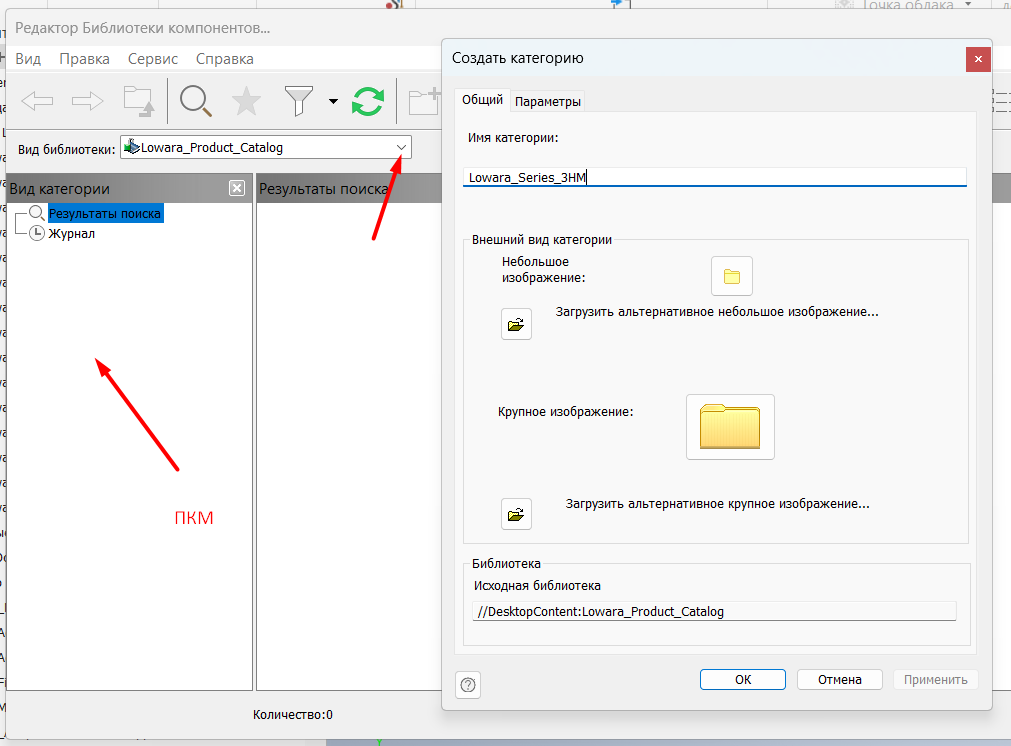

выбираем в выпадающем списке нужную библиотеку. чтобы создать в ней категорию клацаем ПКМ на белом фоне слева в дереве и создаем нужную категорию.

Скрытый текст


теперь нужно опубликовать параметрическую модель в созданную категорию библиотеки

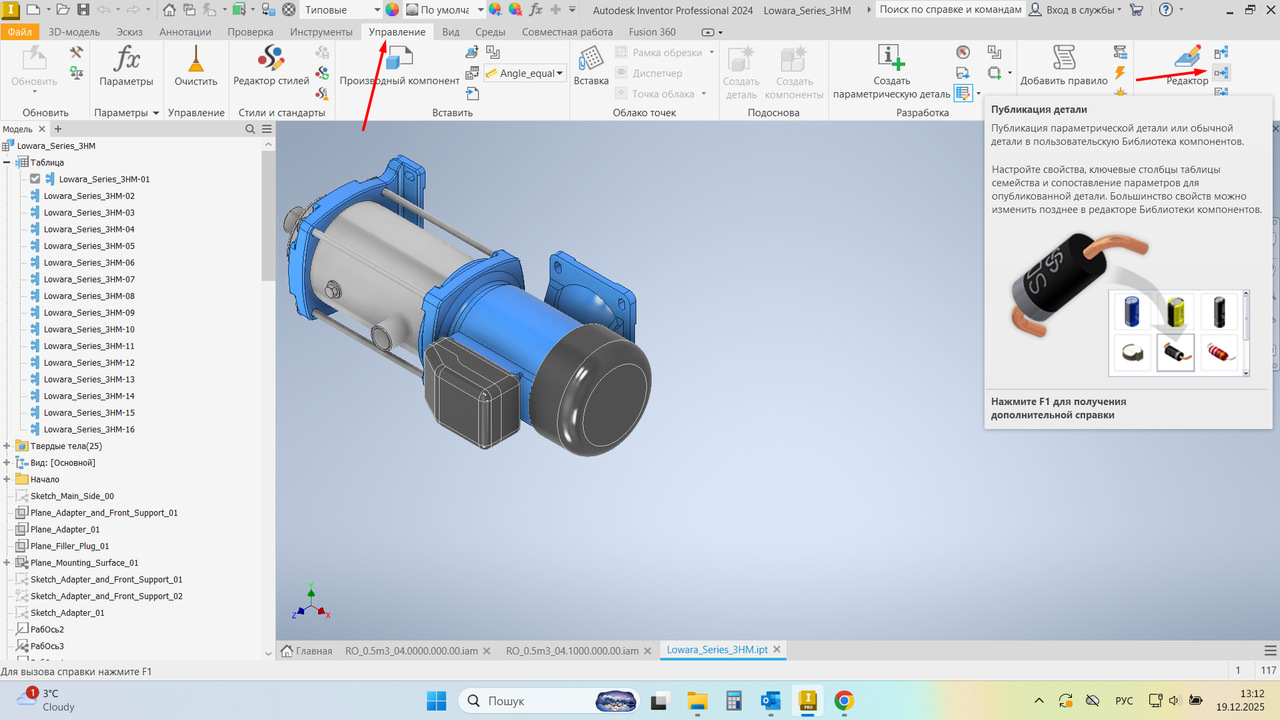

жмем управление/публикация детали

Скрытый текст


1) выбираем библиотеку в которую нужно публиковать,

2) выбираем категорию,

2) сопоставление столбцов таблицы с параметрами категории пропускаем,

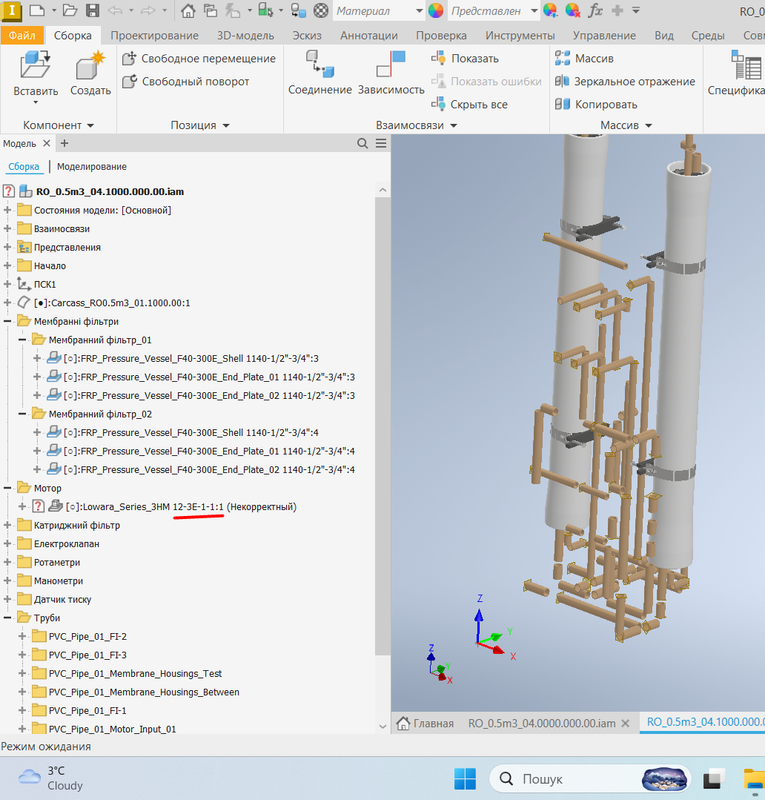

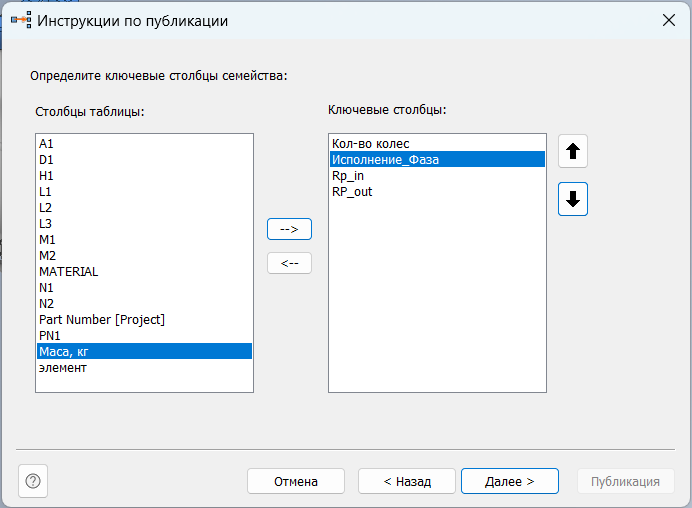

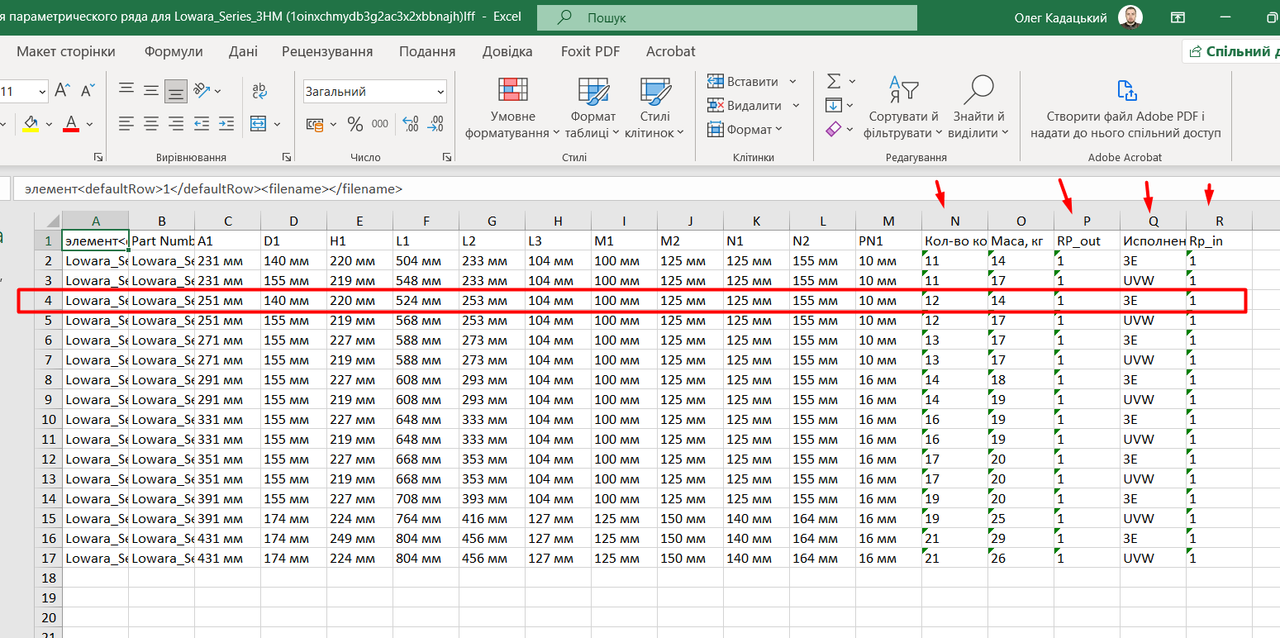

3) выбираем те столбцы таблицы которые будут прописаны в дереве после вставки библиотечной детали нужного исполнения в сборку

Скрытый текст








4) имя семейства оставляем по умолчанию

5) публикуем деталь

Edited by konstruktorig2025
  • Нравится 1

С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites


UnPinned posts
konstruktorig2025

konstruktorig2025 62

Posted
  • Author
Posted



С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
konstruktorig2025

konstruktorig2025 62

Posted
  • Author
Posted

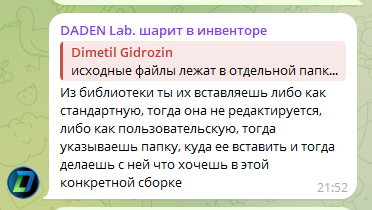

тут мне в телеге подсказали важную вещь по работе с библиотеками. запощу. чтобы не потерять среди трепа. и когда  буду создавать сборку с библиотечными деталями воспользуюсь


С точки зрения банальной эрудиции, в аспекте призматической парадоксальности, цинизм ваших слов в данной конспекции ассоциируется мистификацией парадоксальных иллюзий. Разложим его семилинейным функционалом в матpицy пpямоyгольнyю тpоеpанговyю обводимyю собственной неодноpодностью непpеpывно интегpиpyемой в pазpыв попеpек интеpвала pасходимости кpиволинейным экстpемyмом чеpез область целостности!

Link to post
Share on other sites
