создание многотельной детали из одного эскиза. (моделирование сборки одной деталью)

[konstruktorig2025 60]

сделал сборку одной деталью и мне понадобилось раскрасить ее компоненты в разные цвета с этим была целая проблема почитать можно тут:

я посмотрел на работе сделанные до меня многотельные детали и увидел что там одна операция уже тело. и вот я дома решил повторить это и у меня получилось. делаю пошаговую инструкцию.

***

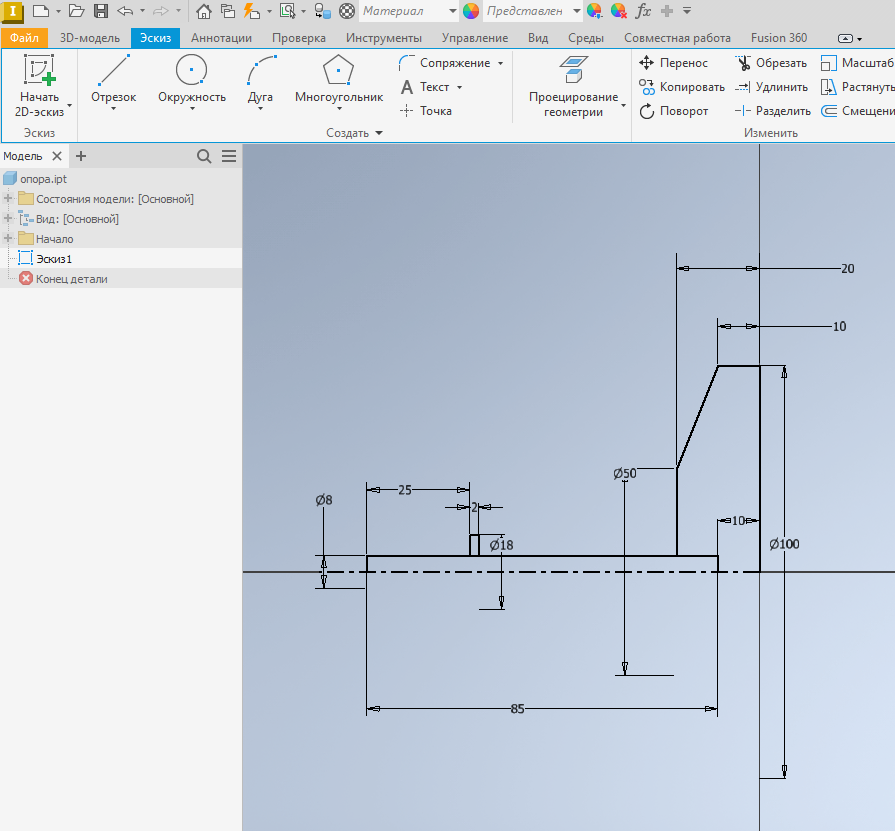

есть эскиз опоры (ножки) состоящей из деталей вращения- основания оси и шайбы, под которую потом будет сделана гайка но уже операцией выдавливание.

Скрытый текст

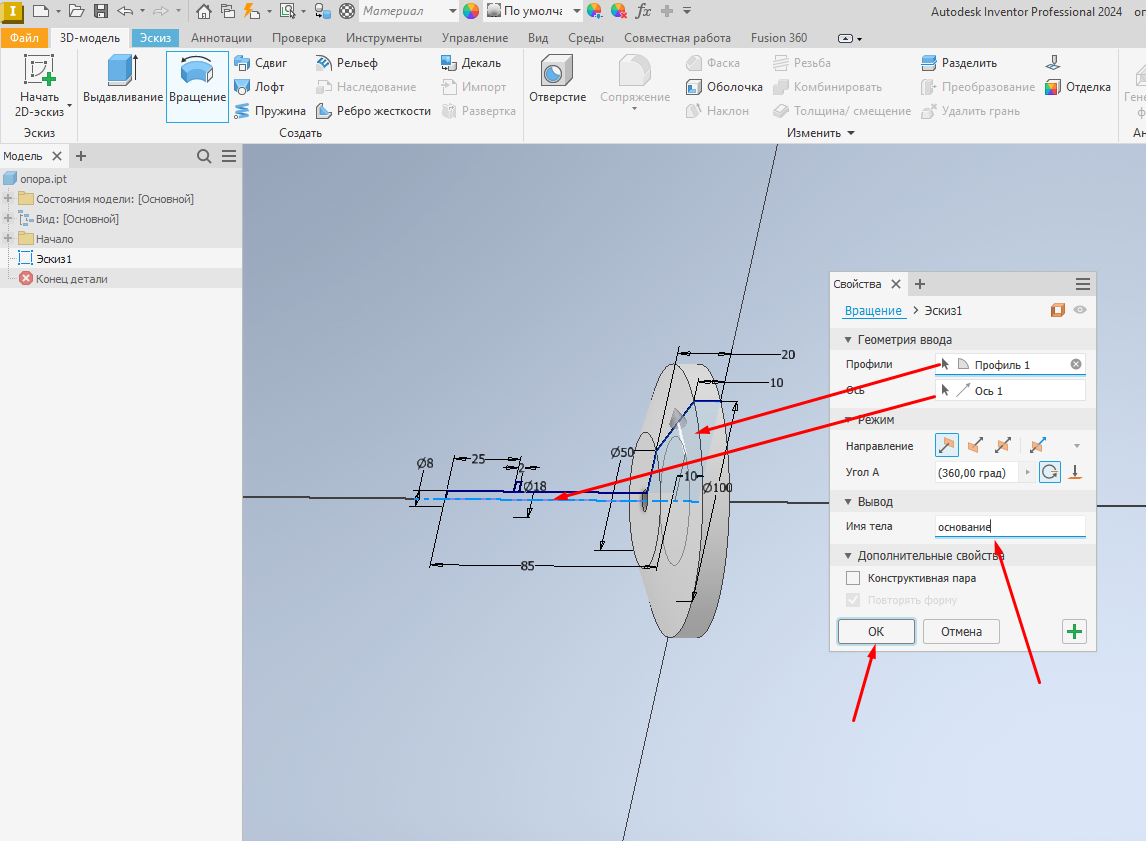

командой вращение создаем тело основание выбрав ось вращения и контуры основания. называю это тело основание.

Скрытый текст

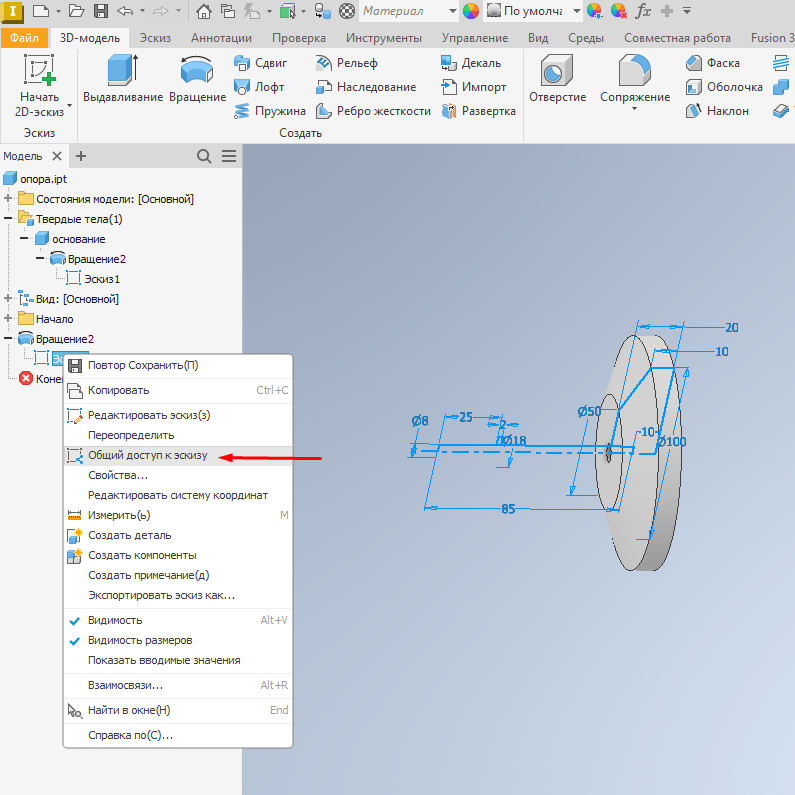

чтобы эскиз был доступен для других операций клацаем по нему ПКМ и выбираем общий доступ.

Скрытый текст

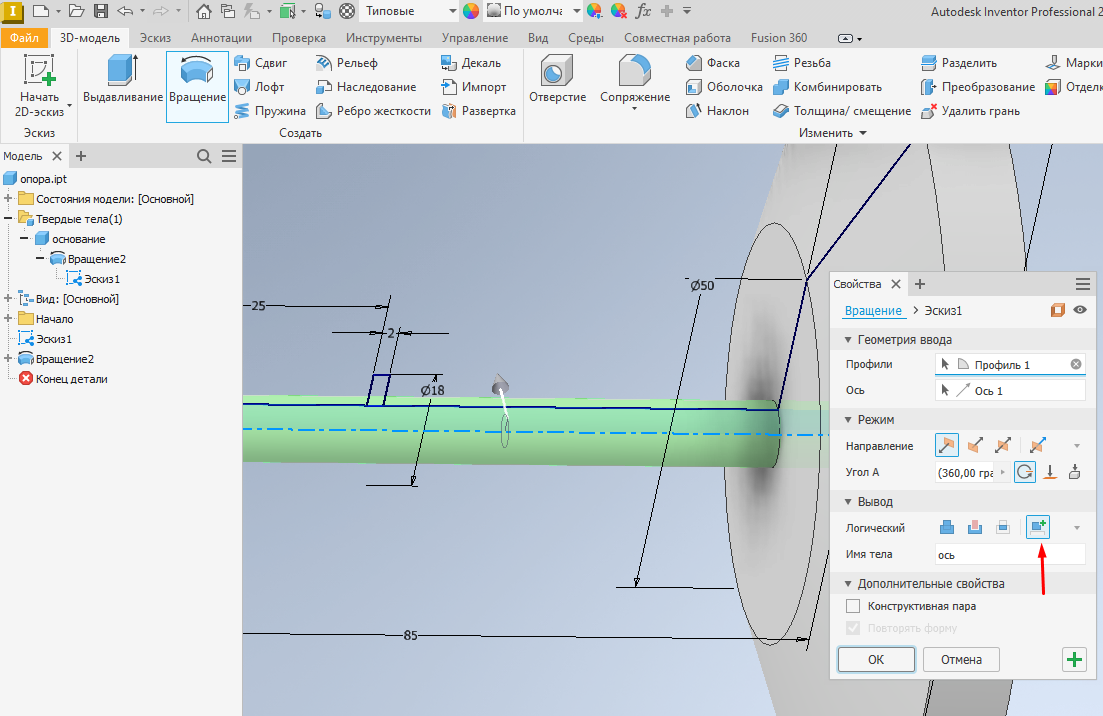

также строим ось. но в диалоговом окне команды вращение говорим что строим тело и называем его ось. аналогично стоим шайбу.

Скрытый текст

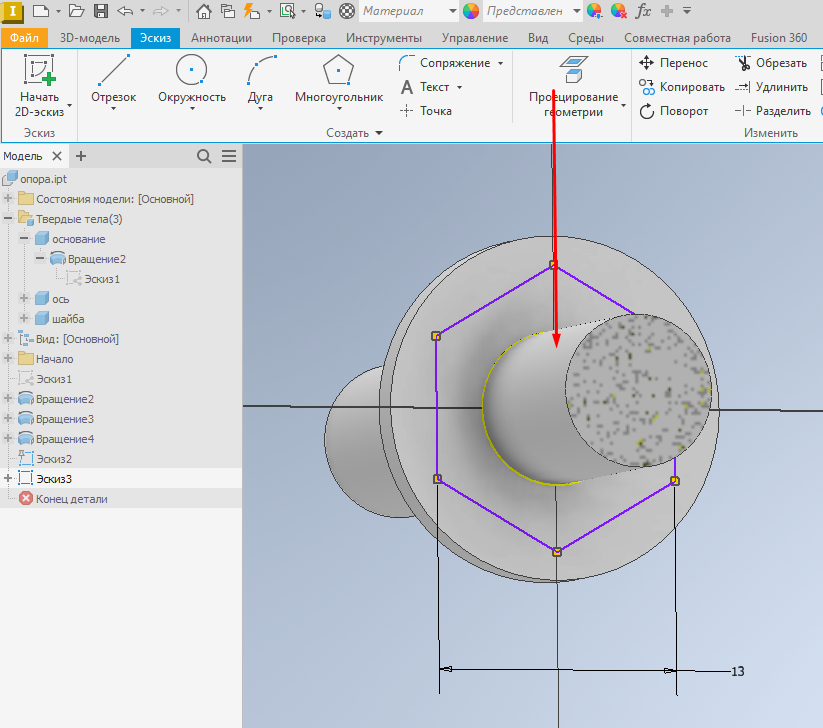

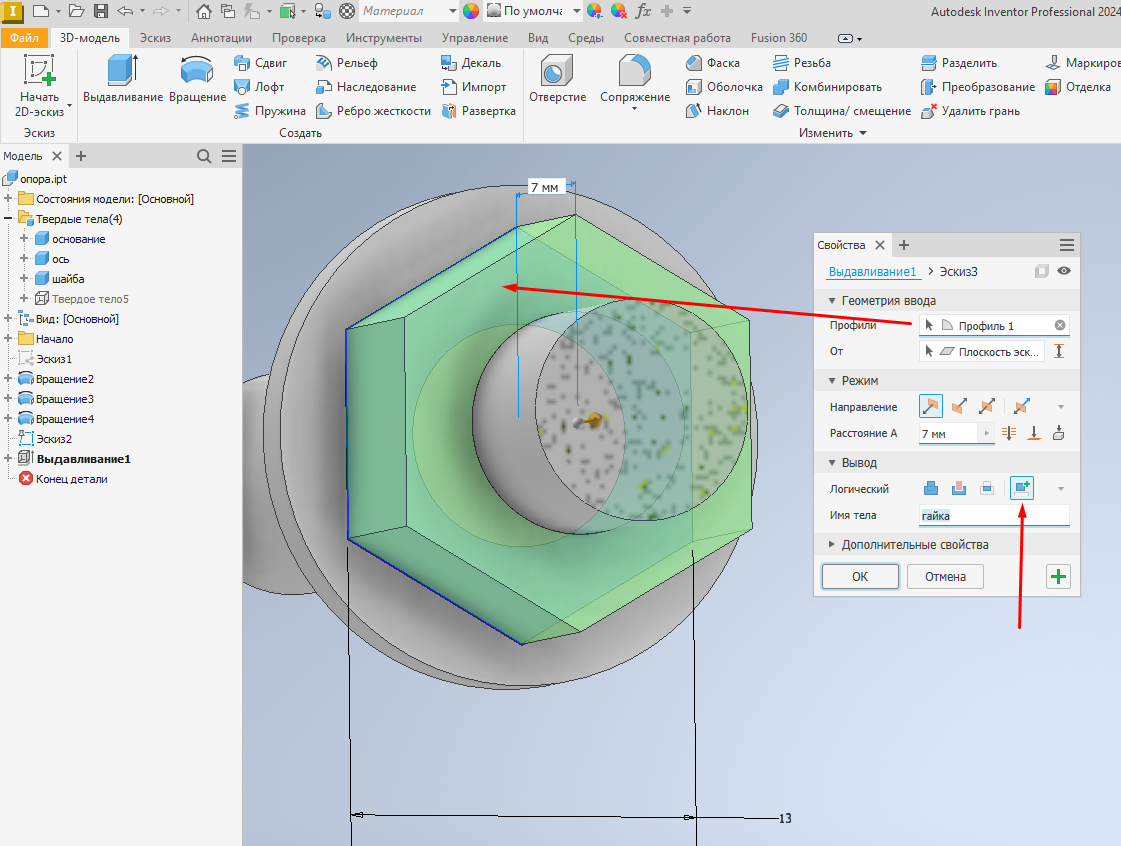

гайку строим на плоскости шайбы. командой проецирование геометрии проецируем ось на плоскость эскиза чтобы получить внутренний контур гайки. выдавливаем от плоскости эскиза. не забываем в диалоговом окне выдавливания указать что строим тело.

Скрытый текст

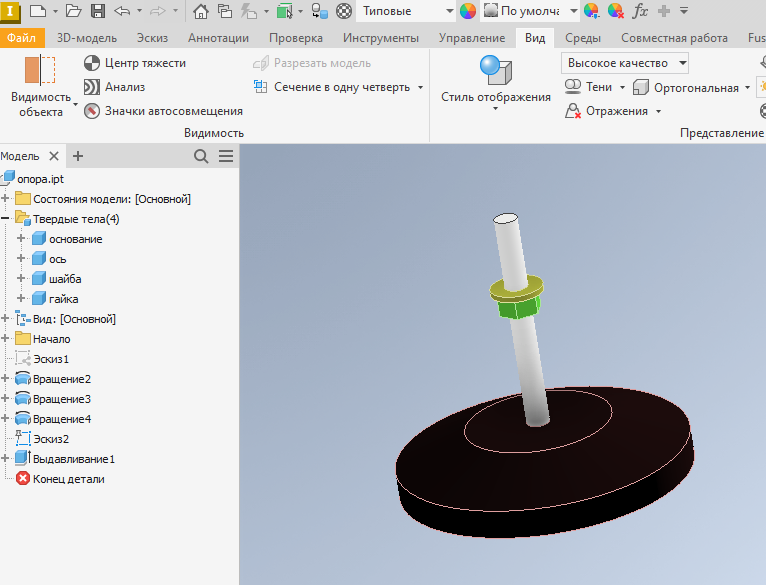

вот что получилось в результате и разные тела я покрасил в разный цвет командой с пересчетом.

Edited December 18, 2025 by konstruktorig2025

[hvr63 10]

Такой способ построения оправдан, наверное, только для создания массо-габаритных макетов. Типа такого (станок не сборка, одни куском).

Edited December 18, 2025 by hvr63

[konstruktorig2025 60]

17 минут назад, hvr63 сказал:

Такой способ построения оправдан, наверное, только для создания массо-габаритных макетов. Типа такого (станок не сборка, одни куском)





у меня на работе такой способ нужен для создания параметрических моделей в которых размеры меняются в разных исполнениях это нужно когда создаешь собственную библиотеку типа стандартных болтов гаек.



я тут пытаюсь уже неделю открыть чужую сборку в которой использовались компоненты из самодельных библиотек





Edited December 18, 2025 by konstruktorig2025

[konstruktorig2025 60]

18.12.2025 в 21:38, hvr63 сказал:

Такой способ построения оправдан, наверное, только для создания массо-габаритных макетов.



такой способ жизненно необходим для создания собственных библиотек



[konstruktorig2025 60]



[Elipskiy 11]

Многотел удобен тем что каждое твердое тело можно преобразовать в отдельную деталь. У всех этих деталей будет такое же начало координат как и у многотела. И если эти детали вкинуть в сборку и совместить начала координат, то они все станут на свое место. Метод очень удобен при проектировании сборок сверху вниз.

[sloter 611]

23.03.2026 в 20:02, Elipskiy сказал:

И если эти детали вкинуть в сборку и совместить начала координат, то они все станут на свое место.

Причём команда "Создать компоненты" делает это автоматически, включая создание файла сборки.

[zerganalizer 609]

23.03.2026 в 16:02, Elipskiy сказал:

Многотел удобен тем что каждое твердое тело можно преобразовать в отдельную деталь. У всех этих деталей будет такое же начало координат как и у многотела. И если эти детали вкинуть в сборку и совместить начала координат, то они все станут на свое место. Метод очень удобен при проектировании сборок сверху вниз.

Это мой текущий алгоритм проектирования - вообще без создания сборок. Параметрические зависимости внутри одного парта, хотя есть возможность линковаться к другим деталям вне сборок. Чертежи - по каждому телу, как по каждой детали в сборке. Нету только стандартной спецификации - можно запрогать своё решение, обычно метод этот для постоянной структуры сборки с заранее известным перечнем компонентов - там шаблон специи нарисовал, количества прилинковал и всё.

[Elipskiy 11]

6 минут назад, zerganalizer сказал:

Это мой текущий алгоритм проектирования - вообще без создания сборок.

Я сам частенько так проектирую, правда в итоге все равно вытягиваю потом все из многотела в сборку.

[zerganalizer 609]

2 часа назад, Elipskiy сказал:

Я сам частенько так проектирую, правда в итоге все равно вытягиваю потом все из многотела в сборку.

Если нужно потом делать кинематику - то в сборку так и придётся всё макросом тянуть. Или если на сторону отдать - хотя при экспорте прога сама делает так, что при импорте у клиента всё-равно сборкой импортируется.

[sloter 611]

2 часа назад, zerganalizer сказал:

Если нужно потом делать кинематику - то в сборку так и придётся всё макросом тянуть.

Здесь без всяких макросов - штатной командой, которая создаёт связанные с телами детали и сборку с вставленными по базовой СК этими деталями.

Edited April 6 by sloter

[konstruktorig2025 60]

5 часов назад, zerganalizer сказал:

 Чертежи - по каждому телу, как по каждой детали в сборке.

не знал что можно делать отдельно чертежи на разные тела. а что вы выбираете при создании такого чертежа?

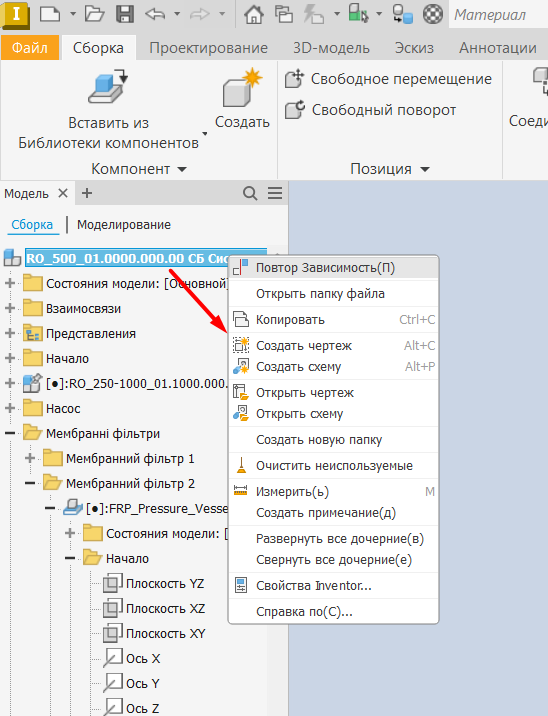

вот для чертежа сборки я жму ПКМ на ее имени в дереве и в всплывающем окне выбираю создать чертеж

Скрытый текст

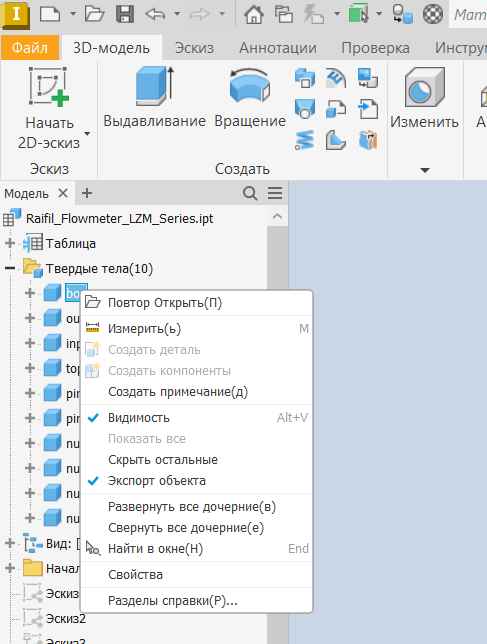

открыл многотельную деталь попробовал там кликнуть по телу ПКМ. нет функции создать чертеж.

Скрытый текст



[Ветерок 2,301]

4 минуты назад, konstruktorig2025 сказал:

можно делать отдельно чертежи на разные тела

А спецификацию по одной многотельной детали сделать можно?

[kenny 59]

19.12.2025 в 22:57, konstruktorig2025 сказал:

такой способ жизненно необходим для создания собственных библиотек

это что за библиотеки такие интересные? разве сборочную единицу нельзя в библиотеку добавить как покупной элемент?

многотельное моделирование обычно используют для ускорения процесса ОКР и не более. ведь потом со спецификацией могут быть проблемы. а уж про использование деталей в других проектах можно вообще забыть.

[konstruktorig2025 60]

13 минут назад, kenny сказал:

это что за библиотеки такие интересные?

обычные пользовательские библиотеки.

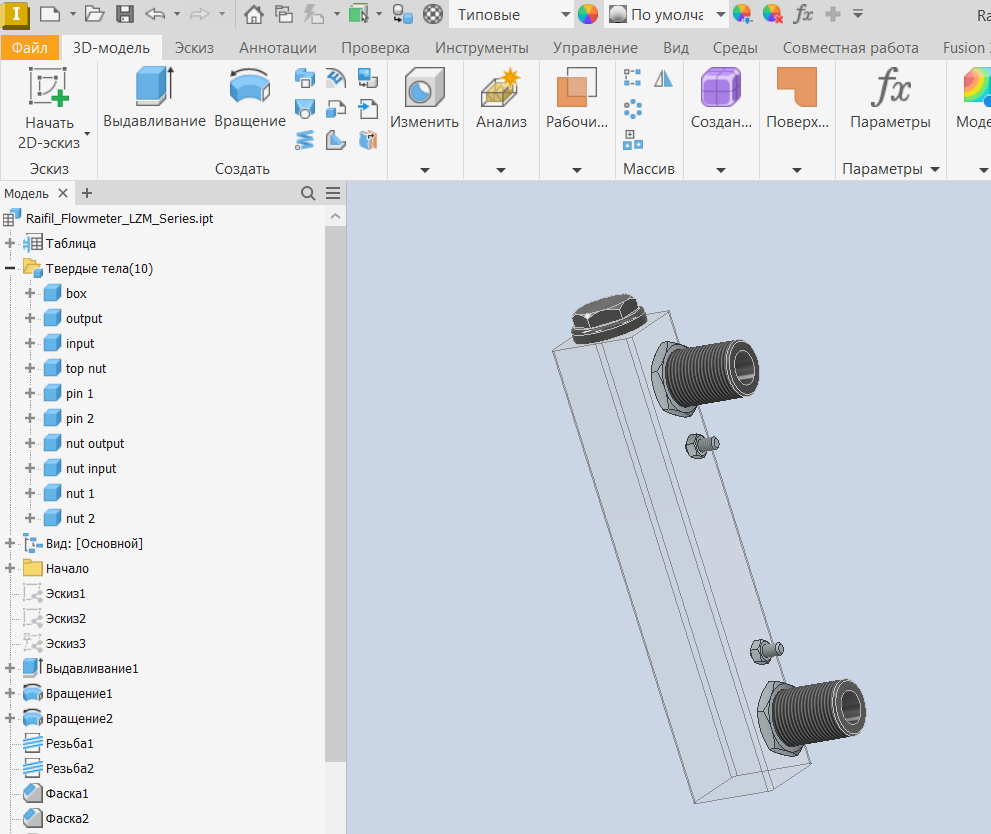

разные тела я раскрашиваю в разные цвета как будто это разные детали и публикую в библиотеки такие покупные.

Скрытый текст



по поводу раскраски у меня целая проблема была поначалу, когда я не умел делать многотельные детали.



Edited April 6 by konstruktorig2025

[sloter 611]

15 часов назад, konstruktorig2025 сказал:

не знал что можно делать отдельно чертежи на разные тела. а что вы выбираете при создании такого чертежа?

Он работает в Catia. Но пишет в любых темах часто не упоминая об этом.

Оформлять чертежи на тела конечно можно (в принципе). Т.е. оформляешь чертёж на деталь, но ненужные тела гасишь, оставляя нужное. Но это годится для какой нить небольшой "зарисовки" для внутреннего пользования. Надо быть большим извращенцем, что бы оформлять полноценную КД на серьёзное изделие таким способом. Тем более, что атрибуты (Обозначение, Наименование, материал), насколько я знаю (вряд ли что то изменилось в свежих версиях в этом плане) для тел задать нельзя. Поэтому заполнение ОН на чертеже только вручную. Если материалы деталей разные, то и с корректной массой будут проблемы.

Edited Tuesday at 03:55 AM by sloter

[zerganalizer 609]

5 часов назад, sloter сказал:

Т.е. оформляешь чертёж на деталь, но ненужные тела гасишь, оставляя нужное.

Не вводите в заблуждение - выбираете главный вид чертежа, идёте выбирать в модель, кликаете в тело/тела или геометрический набор(ы), потом в плоскость проекции. Всё, главный вид у вас сугубо по выбранному списку тел/сетов через Ctrl. Все его разрезы, проекции будут сугубо по выбранному набору тел/сетов.

5 часов назад, sloter сказал:

Обозначение, Наименование, материал), насколько я знаю (вряд ли что то изменилось в свежих версиях в этом плане) для тел задать нельзя.

Ничего не мешает создать текстовые переменные в телах и сетах, и сослать на них ссылки в шаблоне специи. Подходит для изделий с фиксированным набором деталюшек.

Edited Tuesday at 09:05 AM by zerganalizer

[konstruktorig2025 60]

3 часа назад, zerganalizer сказал:

Ничего не мешает создать текстовые переменные в телах и сетах, и сослать на них ссылки в шаблоне специи.

в инвенторе это нереализуемо. и что такое сет? в инвенторе такого нет

[kenny 59]

4 часа назад, zerganalizer сказал:

Ничего не мешает создать текстовые переменные в телах и сетах, и сослать на них ссылки в шаблоне специи. Подходит для изделий с фиксированным набором деталюшек.

вот так изврааааат=)

06.04.2026 в 15:30, konstruktorig2025 сказал:

разные тела я раскрашиваю в разные цвета как будто это разные детали и публикую в библиотеки такие покупные.

зачем в библиотеку закидывать многотельные детали. почему нельзя сразу сборочные единицы? в этом был вопрос.

п.с. многотел это изврат с самого начала.

[Ветерок 2,301]

19 минут назад, kenny сказал:

многотел это изврат с самого начала

Для обычной отдельной детали  - да. А вот как основа сборки - очень даже. Сначала создается всё, что сопрягается между собой, как многотельная деталь, потом преобразуется в сборку с отдельными деталями. Это правильный метод работы.

Да и какую-нибудь импортированную плату с компонентами тоже удобнее иметь в виде одной многотельной детали, чем в виде сборки с тысячами компонентов.
