Условные обозначения отверстий, как того требует ГОСТ 2.307-68

[Draco Malfoy 1]

Здравствуйте,



здесь продублирую вопрос ибо не разобрался изначально где разместить.



Использую Инвентор Профессионал 2021 с официальным доп. модулем ЕСКД.
Хочу сделать условные обозначения отверстий, как того требует ГОСТ 2.307-68:





Как сделать это ??
ПОЖАЛУЙСТА не бейте!

СПАСИБО заранее!

[Alex1116823 24]

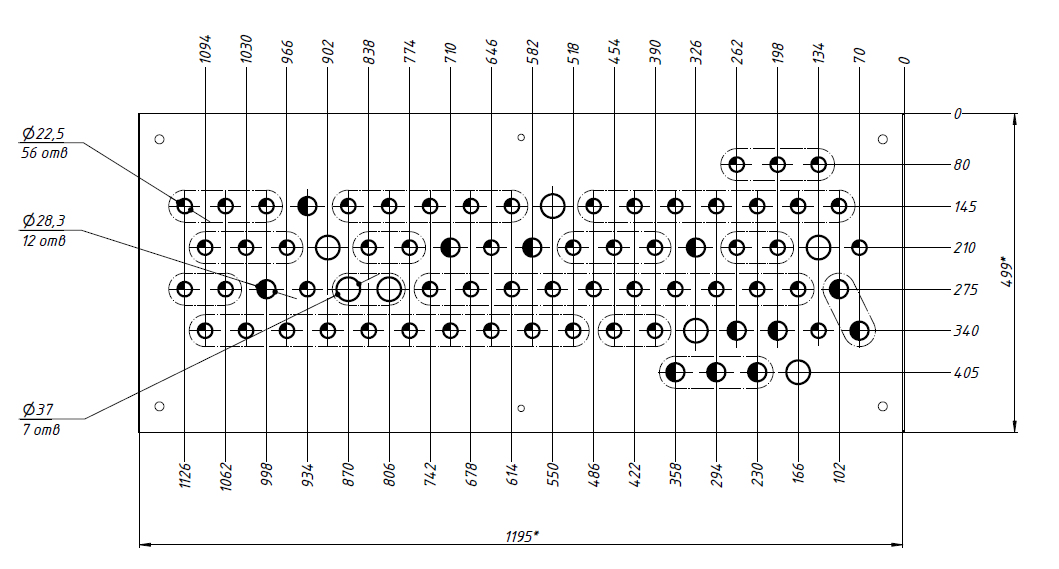

я сделал вот так, но не скажу верно ли это с точки зрения ескд

разделил отверстия по категориям, и просто на одно отверстие поставил размер и кол-во. начальник принял

можно вынести в таблицу как в примере, но это надо рисовать каждый раз таблицу, слишком лениво. ставить шероховатости. а так в тт закинул 6.3 для обрабатываемых поверхностей

Edited December 16, 2025 by Alex1116823

[Draco Malfoy 1]

1 минуту назад, Alex1116823 сказал:

я сделал вот так

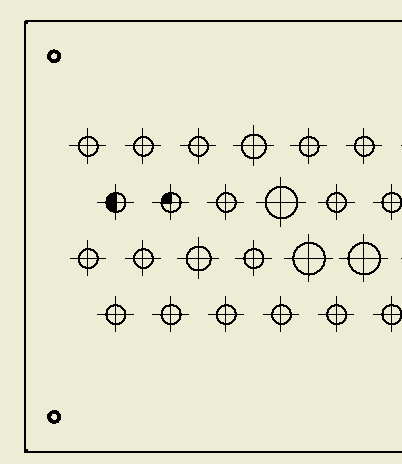

Мне пока непонятно, какими именно инструментами вы добились графических изображений заполненных полукругов и четвертинок в инвенторе. Где это устанавливается ?

[Alex1116823 24]

12 минут назад, Draco Malfoy сказал:

Мне пока непонятно, какими именно инструментами вы добились графических изображений заполненных полукругов и четвертинок в инвенторе. Где это устанавливается ?

выбираешь эскиз, выбираешь вид.

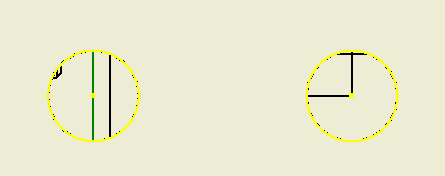

рисуешь круги, можно через проекцию, делишь круг на нужные части,

заливка

и всё

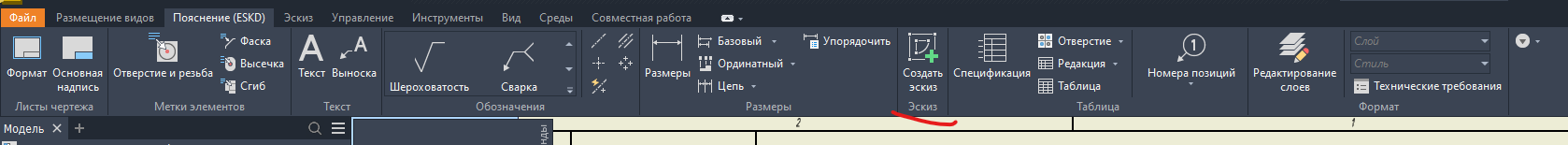

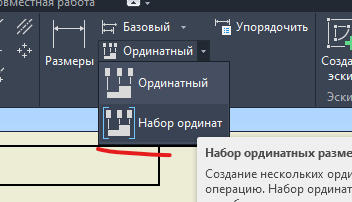

размеры поставить через





Edited December 16, 2025 by Alex1116823

[Draco Malfoy 1]

@Alex1116823



то есть, я правильно понимаю, это всё исключительно вручную без готовых символов ?

[Alex1116823 24]

Только что, Draco Malfoy сказал:

@Alex1116823



то есть, я правильно понимаю, это всё исключительно вручную без готовых символов ?

я особо не искал как можно это автоматизировать. понадобилось все пару раз, поэтому такие костыли использовал. если нужно на постоянку тогда не подскажу. вероятно надо искать дальше
