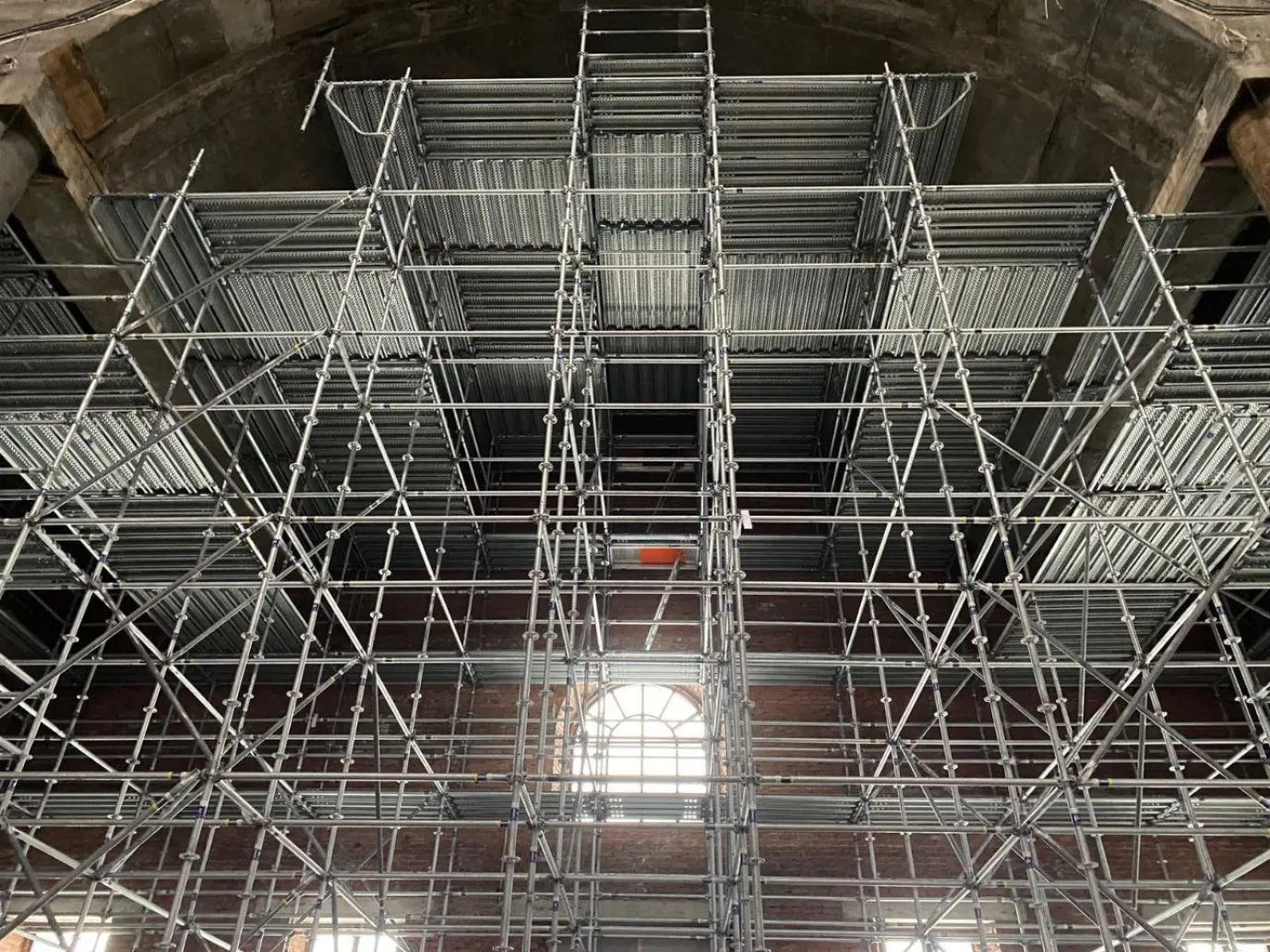

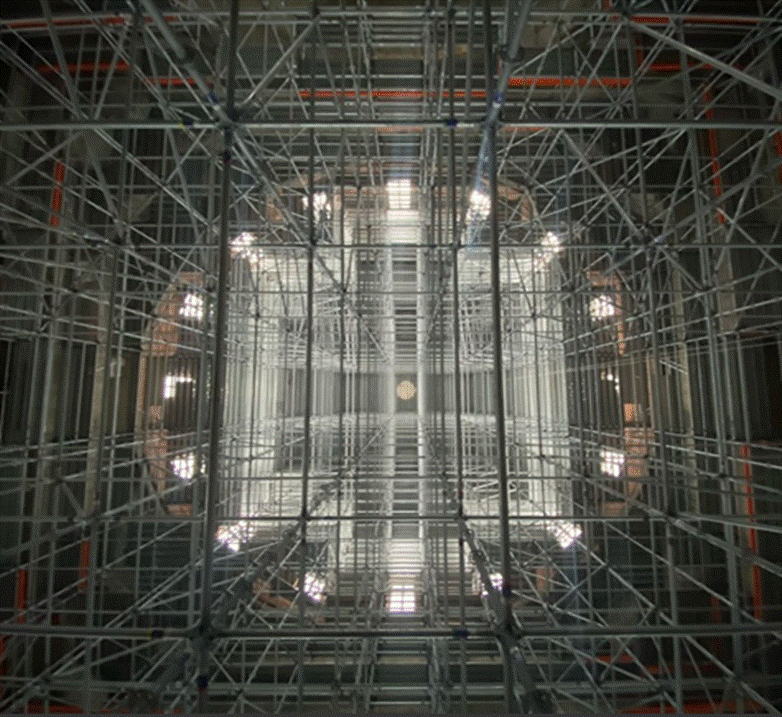

Строительные леса в храме Воскресения Христова в Уфе

Реставрация 35-метрового храмового купола с его сложнейшими сводами требовала нестандартного подхода: возвести строительные леса, точно повторяющие криволинейную геометрию памятника и при этом абсолютно устойчивые без крепления к стенам. Выполнение этой задачи с помощью 3D-моделей вместо десятков чертежей, сокращение сроков проектирования в 3 раза и сложнейшая конструкция строительных лесов, рассчитанная на собственную устойчивость без единого анкера. Все это – результат одного решения, которое многие российские инженеры до сих пор боятся принять: отказ от AutoCAD в пользу nanoCAD.



Компания «Оргэнергокапитал», дочернее общество одной из крупнейших компаний нефтегазового сектора, специализируется на разработке индивидуальных инженерных решений для установки модульных лесов на промышленных объектах: нефтеперерабатывающих заводах, нефтебазах и технологических установках. В 2023 году, с началом активного развития проектного направления, перед компанией встала задача выбора отечественного CAD-решения на фоне ухода с рынка иностранных вендоров.

Ключевыми критериями выбора стали скорость освоения сотрудниками, возможность работы с библиотеками реальных элементов от завода-изготовителя и производительность при работе с тяжелыми моделями, состоящими из тысяч деталей. После тестирования двух российских продуктов выбор был сделан в пользу nanoCAD.

«nanoCAD оказался удобнее и проще для освоения. Проектировщики, изучавшие nanoCAD, уже через неделю выходили на нормальную производительность», – отметил Сергей Шиханов, главный конструктор проектно-конструкторского управления «Оргэнергокапитал».

Решающим фактором стала полная совместимость с библиотеками элементов в формате DWG, которые другое решение не смогло корректно конвертировать.

«Инструменты работы со слоями в nanoCAD позволяют эффективно управлять моделями, состоящими из тысяч элементов, быстро открывать сборку, вращать ее и создавать понятные чертежи для монтажников», – говорит Сергей Шиханов. Для компании чьи спецификации являются прямым руководством к действию для складов, отделов снабжения и монтажных бригад, точность и корректность модели были критически важны.

Внедрение nanoCAD привело к значительным операционным улучшениям. Наиболее показательным стал проект по возведению лесов для реставрации купола храма Воскресения Христова в Уфе – объекта с уникальной криволинейной геометрией и запретом на анкерное крепление. Ранее аналогичная работа в 2D занимала 10–12 дней. С использованием 3D-моделирования в nanoCAD проект, включая создание «цифрового двойника» храма и сложнейшей самоустойчивой конструкции лесов, был выполнен за 4 дня. «Мы напрямую работали с 3D-моделью, где все пространственные конфликты были видны сразу. Это позволило исключить дорогостоящие переделки на этапе монтажа», – подчеркнула Ольга Сивакова, инженер-проектировщик «Оргэнергокапитал».

null

Храм Воскресения Христова в г.Уфе

«nanoCAD позволил перенести все сложности со стройплощадки, где цена ошибки высока, в цифровую среду, где ее исправление занимает минуты. Фактически, мы перешли от долгого черчения к быстрому и наглядному проектированию», – добавила Ольга Сивакова.

Платформа также доказала свою стабильность при работе как на мощных рабочих станциях, так и на простых компьютерах на монтажных площадках.

«Страх отказа от AutoCAD сильно преувеличен. Интерфейс nanoCAD очень похож, все интуитивно понятно. Лично у меня на освоение ушло меньше половины дня. Мой совет: не бояться, а пробовать. Дайте людям реальные задачи на тестовой версии – все станет очевидно очень быстро», – резюмировал Сергей Шиханов.

null

Строительные леса в храме Воскресения Христова в Уфе

null

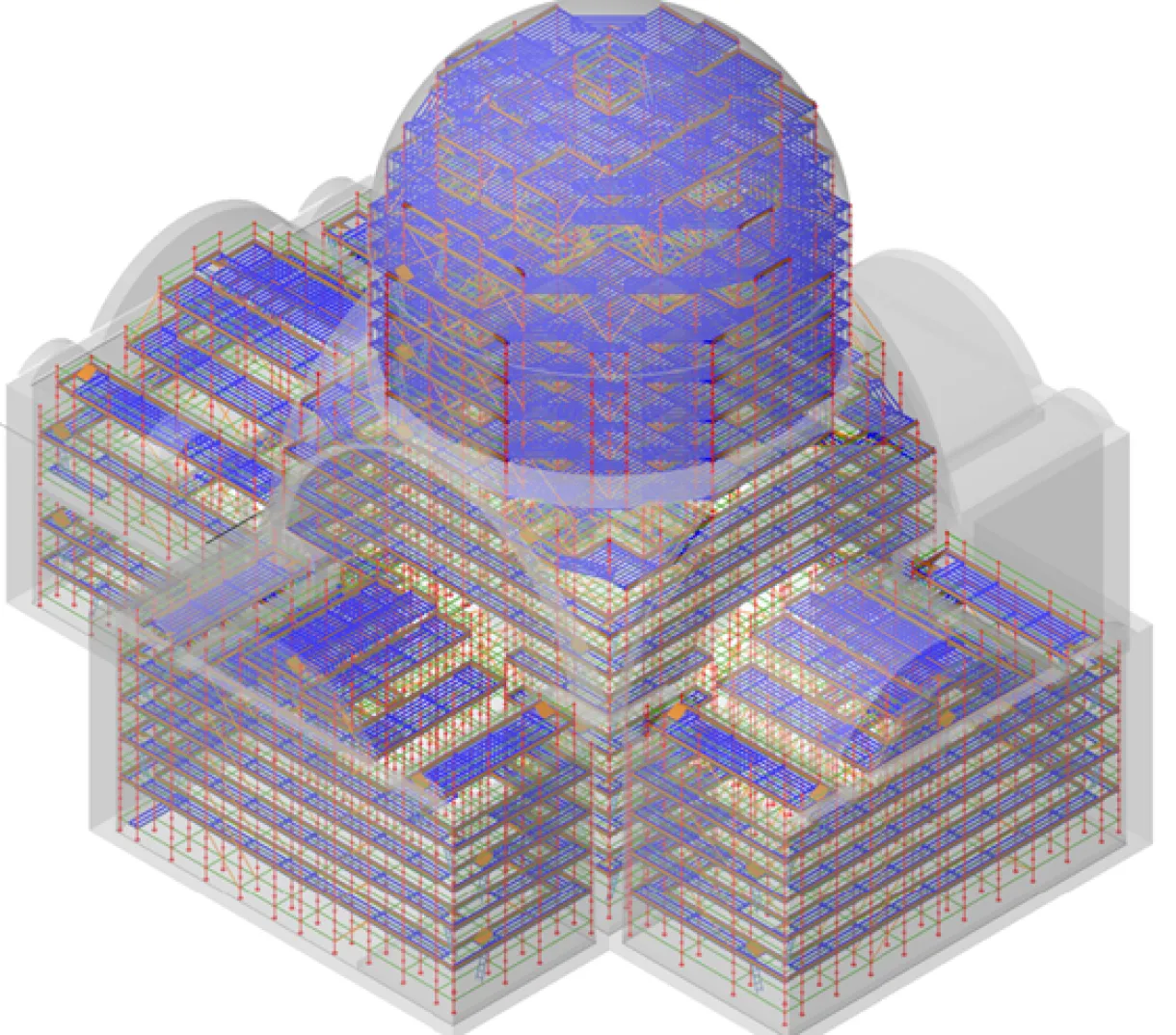

3D-модель храма, выполненная в nanoCAD

-

nanoCAD – российская САПР-платформа для проектирования и черчения, разработанная компанией «Нанософт». Продукт обеспечивает полную совместимость с форматом DWG, интуитивный интерфейс и инструменты для эффективной 2D/3D-работы.

«Нанософт» – ведущий российский разработчик инженерного ПО и решений для сквозной цифровизации производственных процессов. Лидер российского рынка систем автоматизированного проектирования (САПР) по данным Strategy Partners: «Обзор российского рынка инженерного ПО и перспективы его развития» (2024 г.) и J’son & Partners: «Обзор российского рынка инженерного программного обеспечения и перспектив его развития» (2025  г.).

«Нанософт» создает продукты и технологии автоматизированного проектирования, информационного моделирования и сопровождения объектов промышленного и гражданского строительства на всех этапах жизненного цикла проектов. Все программные продукты компании включены в Единый реестр российских программ для электронных вычислительных машин и баз данных.
