Проблема со слоями в Компас 3D

[aleksejkolinko 4]

Создал модель, в ней же все размеры по слоям. Создаю чертеж в надежде, что все размеры перенесутся туда. Но почему-то слои создаются пустыми. Только не нужно спрашивать зачем я это делаю и т.д. Нравится мне максимально все делать в 3D.

[maxx2000 1,080]

настройка вида-обозначения из модели

[aleksejkolinko 4]

4 часа назад, maxx2000 сказал:

настройка вида-обозначения из модели

Подскажите где эта настройка, пожалуйста)

4 часа назад, maxx2000 сказал:

настройка вида-обозначения из модели

Выбираю один вид - все размеры прекрасно переносятся из модели. Выбираю другой - ни размеров, ни слоёв. Кто создавал этот Компас!!!! Почему так? Всё так же делаю как и в другом виде. Кучу кнопок надо нажать, чтобы вытащить размеры из модели...

[mannul 444]

9 минут назад, aleksejkolinko сказал:

Подскажите где эта настройка, пожалуйста)



[aleksejkolinko 4]

3 минуты назад, mannul сказал:



Спасибо, но это и так понятно)
Я примерно понял в чём недоработка компаса. Вобщем когда извлекаешь размеры из эскиза, слои уже должны быть созданы. Те слои, в которые эти размеры отправятся. Если делаешь наоборот - извлекаешь размеры перед созданием слоев - ничего не получается. То есть рецепт такой. Создаешь заранее 50 слоев на все виды которые есть и в дальнейшем будут и только тогда извлекаешь размеры. Жуть....

[mannul 444]

2 минуты назад, aleksejkolinko сказал:

Спасибо, но это и так понятно)
Я примерно понял в чём недоработка компаса. Вобщем когда извлекаешь размеры из эскиза, слои уже должны быть созданы. Те слои, в которые эти размеры отправятся. Если делаешь наоборот - извлекаешь размеры перед созданием слоев - ничего не получается. То есть рецепт такой. Создаешь заранее 50 слоев на все виды которые есть и в дальнейшем будут и только тогда извлекаешь размеры. Жуть....

И не забывайте что в вид чертежа передаются те размеры, которые находятся в плоскости этого вида в модели.

[maxx2000 1,080]

12 минут назад, aleksejkolinko сказал:

Я примерно понял в чём недоработка компаса. Вобщем когда извлекаешь размеры из эскиза, слои уже должны быть созданы.

Никакие слои не надо создавать, достаточно оформить размеры в эскизе, высветить их как аннотации(производные размеры) в модели, а потом включить их отображение в виде чертежа.

Нехрен Компас хаять, надо читать его справку.

31 минуту назад, aleksejkolinko сказал:

Выбираю один вид - все размеры прекрасно переносятся из модели. Выбираю другой - ни размеров, ни слоёв

Читай справку, проходи азбуку

Edited December 10, 2025 by maxx2000

[IgorT 409]

7 минут назад, maxx2000 сказал:

... высветить их как аннотации(производные размеры) в модели, а потом включить их отображение в виде чертежа.

...

Это для какой версии К актуально?

[maxx2000 1,080]

@IgorT да уж лет 5 как актуально. Ну пусть будет с 18-19. Хотя параметризация размеров уже о-о-о-очень давно.

Когда появилась команда Производные размеры?

Edited December 10, 2025 by maxx2000

[IgorT 409]

10 минут назад, maxx2000 сказал:

...

Когда появилась команда Производные размеры?

Не пользуюсь ими.

Когда появилась сказать затрудняюсь.

[aleksejkolinko 4]

1 час назад, maxx2000 сказал:

Никакие слои не надо создавать, достаточно оформить размеры в эскизе, высветить их как аннотации(производные размеры) в модели, а потом включить их отображение в виде чертежа.

Нехрен Компас хаять, надо читать его справку.

Читай справку, проходи азбуку

У меня деталь сложнейшая. В ней огромное количество размеров. Если их все одновременно отобразить, они будут мешать друг другу. Поэтому и создаю слои. Чтобы не перемешивались. Странно. Я что один тут такой? Это же очевидно.

1 час назад, maxx2000 сказал:

Никакие слои не надо создавать, достаточно оформить размеры в эскизе, высветить их как аннотации(производные размеры) в модели, а потом включить их отображение в виде чертежа.

Нехрен Компас хаять, надо читать его справку.

Читай справку, проходи азбуку

Я пробовал сначала виды делать и там высвечивать нужные и скрывать ненужные размеры, но на одном из собраний АСКОНовцы показали как "правильно" делать.

Видимо, от этих супер программистов ждать решения проблемы десятилетия придется. Потому что размеры то исчезают, то появляются в чертежах. Сами собой. Чудеса. А так не хочется их вручную проставлять теперь...

[IgorT 409]

15 минут назад, aleksejkolinko сказал:

... так не хочется их вручную проставлять теперь...

Аналогично. Только не хочется, а руками ставлю.

Предложенный Асконом способ получения размеров из модели в чертёж совершенно не пригоден для деталей сложнее кирпича.

[maxx2000 1,080]

Госпадя, какие же вы дикие.  Как хоть на это функционал может влиять сложность детали. Размер 20 на видео не попал автоматом в чертёж по какой-то причине, но это уже дело другое



6 минут назад, maxx2000 сказал:

Размер 20 на видео не попал автоматом в чертёж по какой-то причине, но это уже дело другое

потому что он на вид Сзади попал.



Расставляйте виды в ручную и следите чтобы аннотации с размерами в модели были привязаны к нужному виду. Там есть вторая волшебная кнопка, Разместить производные размеры

6 часов назад, IgorT сказал:

Когда появилась сказать затрудняюсь.

с 19 версии появилась.

Edited December 10, 2025 by maxx2000

[aleksejkolinko 4]

5 часов назад, maxx2000 сказал:

Госпадя, какие же вы дикие.  Как хоть на это функционал может влиять сложность детали. Размер 20 на видео не попал автоматом в чертёж по какой-то причине, но это уже дело другое





потому что он на вид Сзади попал.



Расставляйте виды в ручную и следите чтобы аннотации с размерами в модели были привязаны к нужному виду. Там есть вторая волшебная кнопка, Разместить производные размеры

с 19 версии появилась.

А теперь сделайте в этой детали хотя бы 50 отверстий на разном расстоянии и под разными углами. И попробуйте расставить размеры так, чтобы они не мешали друг другу, не используя слои)
С такой деталькой справиться можно и без всех заморочек) Я же преследую цель сделать её один раз и менять всё только в 3D. Но деталь очень сложную форму имеет. Без слоёв не обойдешься.

[maxx2000 1,080]

6 часов назад, aleksejkolinko сказал:

А теперь сделайте в этой детали хотя бы 50 отверстий на разном расстоянии и под разными углами. И попробуйте расставить размеры так, чтобы они не мешали друг другу, не используя слои)





Ещё раз повторяю, конкретно тебе.

1.Читай справку.

2.Учись работать.

3. Сложность детали никак не влияет на работу данного функционала.



Даже если у тебя отверстия расположены под углом, ты всё равно чтобы их показать будешь располагать сечение параллельно экрану. 50 отверстий под разными углами это 50 видов. Сколько американских денег?

[maxx2000 1,080]

7 часов назад, aleksejkolinko сказал:

Я же преследую цель сделать её один раз и менять всё только в 3D

это работает в обе стороны, можно менять размеры на чертеже и они будут меняться в модели

[IgorT 409]

1 час назад, maxx2000 сказал:

это работает в обе стороны, можно менять размеры на чертеже и они будут меняться в модели

?

Может быть это не про Компас сказано?



Научите каким образом можно добиться передачу размера резьбы на разрезе? Непосредственно из модели в чертеж.



Деталь3.cdw

про размеры.m3d

К21

 Автоматически.

[maxx2000 1,080]

@IgorT



33 минуты назад, IgorT сказал:

Может быть это не про Компас сказано?

может я и погорячился, но это не точно. Разбираться с этим некогда

Edited December 11, 2025 by maxx2000

[IgorT 409]

Это какой К?

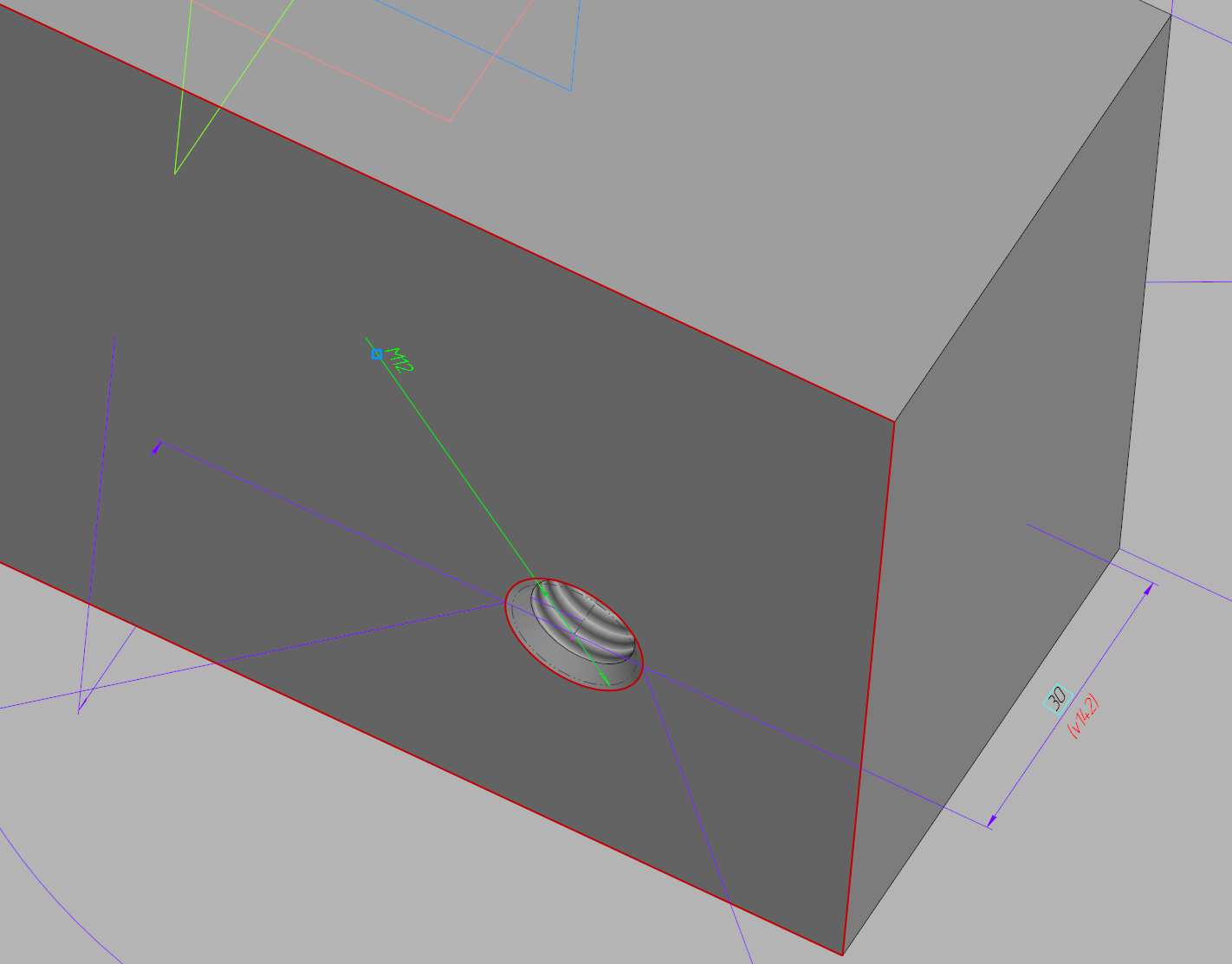

У меня К21 накладывает производный размер М12 на окружность резьбы, то есть не на плоскость, где нарисованы  размеры сверления.



В разрез на чертеже он не попадает.

Может чего не так делаю?

[maxx2000 1,080]

16 часов назад, maxx2000 сказал:

Там есть вторая волшебная кнопка, Разместить производные размеры

Я же показал, что создал плоскость через которую будет проходить будущий разрез, командой Разместить производные размеры перенёс размеры на эту плоскость. Я работал с твоей моделью.

Это работает с 19 версии точно.

Edited December 11, 2025 by maxx2000
