Solidworks 2026 что нового


clavr

Recommended Posts

Поделитесь кто потестил, как новые фичи, стабильность?

Как у кого как работает интеллектуальное копирование, перетаскивание

Автосоздание чертежей, у кого что получилось

Link to post
Share on other sites


UnPinned posts
09.12.2025 в 09:41, clavr сказал:

Поделитесь кто потестил, как новые фичи, стабильность?

А разве там много нового появилось? Так шлифанули немного и на продажу. Изменений максимум на сервис пак - вероятно поэтому стало возможно сохранение в предыдущих версиях, т.к. фактически версия одна и лишь изменена цифра для макретологов. По описанию лишь немного подкрутили производительность в SOLIDWORKS Simulation и DraftSight. Так же не понятно почему весию можно понизить всего на две предыдущие версии вниз, т.к. по факту можно понижать версию дальше после спуска на предыдущую версию, так почему не заложить функционал максимального понижения - можно понизить с 2026 до 2024, а потом открыть в 2024 и понизить ещё до 2022 или вторую конвертацию программа не даст сделать - вобщем странные ребята.



https://help.solidworks.com/2026/russian/WhatsNew/c_wn2026_welcome.htm



https://help.solidworks.com/2026/english/WhatsNew/c_wn2026_welcome.htm



Версия PDF:

https://files.solidworks.com/Supportfiles/Whats_new/2026/Russian/whatsnew.pdf

https://files.solidworks.com/Supportfiles/Whats_new/2026/English/whatsnew.pdf



Цитата

Основные усовершенствования

Основные усовершенствования SOLIDWORKS® 2026 включают улучшения существующих продуктов и инновационные функциональные возможности.

Основные принципы Внешние виды SOLIDWORKS
Детали и элементы Создание справочных точек по значениям на осях X, Y, Z
Структурная система и сварные детали Улучшенная обработка углов
Чертежи и оформление

Связывание атрибутов PLM со столбцами спецификации

Автоматическое создание чертежей (BETA) Разрезы и условные обозначения отверстий

Конфигурации Разделение конфигураций на отдельные файлы
Импорт/Экспорт Выбор тел и элементов многотельных деталей





Точки и так можно было ставить эскизом без специального инструмента.

Разделение конфигураций тоже делалось, но без автоматизации.

Выбор тел по условиям был.



Только что появилась возможность из свойств файла делать ссылки на свойства списка вырезов.





09.12.2025 в 09:41, clavr сказал:

Автосоздание чертежей, у кого что получилось

Новшество предыдущей версии:

https://help.solidworks.com/2025/russian/solidworks/sldworks/t_auto_generating_drawings.htm



Для простых деталий в теории наверно возможно, но оно и так доступно, но в предыдущих версиях надо было расставить виды и вставить автоматическое образмеривание или втянуть размеры из модели.

В сложных деталях ни какой автосоздатель чертежей не поможет, более того приходится фактически выпускать чертёж общего вида, где только габаритные размеры, с записью в ТТ, что то вроде:

"Не указанные размеры изготовить по данным модели АБВГ.123456.123ЭМД".



Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
09.12.2025 в 09:41, clavr сказал:

Автосоздание чертежей, у кого что получилось

Если бы прикрутили ИИ то еще возможно, алгоритмами не сделать.

Link to post
Share on other sites
1 час назад, Maik812 сказал:

Если бы прикрутили ИИ то еще возможно, алгоритмами не сделать.

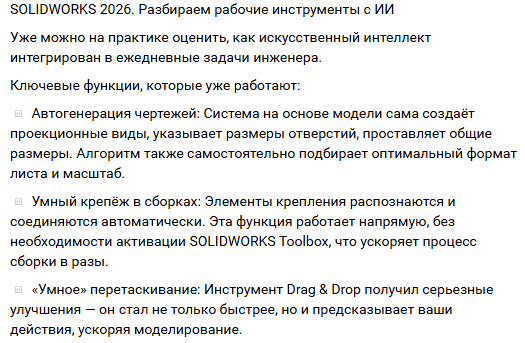

так в новостях вроде так и написано "чертежи на основе ИИ". или по факту нет?

Скрытый текст




Link to post
Share on other sites
39 минут назад, clavr сказал:

на основе ИИ

А потом начнется "Извините, вы совершенно правы, я ошибся, вот новый чертеж"

  • Нравится 4
  • Хаха 2
Link to post
Share on other sites
1 час назад, clavr сказал:

так в новостях вроде так и написано "чертежи на основе ИИ". или по факту нет?

Уже вторую версию пытаются, но похоже не алё и до сих пор фигурирует как Beta, так что второй год взлететь не может.



Они бы что-нибудь попроще автоматизировали, вроде восстановления привязок при замене модели (что бы уже готовые перепрвязки отображались, а не тыкать каждую привзяку для восстановления связей) или перерпривязка размеров в чертеже после потери ссылок на модель, в некоторых случаях при замене моделей. Вот это было бы дело.

  • Нравится 2

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
39 минут назад, Kelny сказал:

перерпривязка размеров в чертеже после потери ссылок на модель

Вроде уже в whatsnew анонсировали в 2026 такое по размерам

Оказывается, такое уже было с 2024

Edited by dicty
Link to post
Share on other sites
3 часа назад, dicty сказал:
4 часа назад, Kelny сказал:

перерпривязка размеров в чертеже после потери ссылок на модель

Вроде уже в whatsnew анонсировали в 2026 такое по размерам

Оказывается, такое уже было с 2024

https://www.engineersrule.com/final-five-favorite-features-of-solidworks-2024/

Там оно само не превязывалось, а просто немного подправили существующий механизм с давнишних времён, но суть осталось тойже, надо ручками тыкать в размер и новые привязки, так что и там ни чего нового не случилось - лишь лоск навели.

Как гворититься почувствуйте разницу, от 2 до 4 кликов (иногда помогало точки переткнуть, в других случаях надо было повторно переткнуть в линии, иногда было всё плохо и размер улетал в неизвестном напрвалении после перетыков) (вольный машинный перевод):

Цитата

Каждый пользователь SOLIDWORKS сталкивался с ситуацией, когда 3D-модель изменяется, и в результате размер становится "висящим", то есть он больше не может находиться в своем первоначальном положении.

...

Раньше размер можно было повторно прикрепить, перетащив его на нужное место, но это могло быть неудобно. В SOLIDWORKS 2024 повторное прикрепление «висящих» размеров стало намного проще. Это можно сделать всего двумя щелчками мыши.

И давайте сравним автоматизм 2024 версии, где в среднем теже 3 клика (опять же вольный перевод):

Цитата

просто щелкните по нему правой кнопкой мыши и выберите «Прикрепить заново».

...

После активации команды повторного подключения вы увидите «неподключенные точки», отмеченные красным цветом.

Точка, в которой вы сейчас работаете, отмечена маленьким красным крестиком.

...

Как видно на анимации ниже, после прикрепления первого измерения активируется другая точка прикрепления, и вы можете прикрепить и её.

...

Это может значительно сэкономить время, поскольку нам больше не нужно перетаскивать размер на нужное место. Использовать его просто и интуитивно понятно, поэтому я ставлю ему 5 баллов.





Эдак такими темпами они к 2035 году наконец сделают нормальные ордино-угловые размеры, вместо смеси заметки и размера непонятного роду. А там глядишь и спецификацию вместо поломки чинить начнут. А может когда-нибудь наступит светлое будущее и Solidworks спокойно сможет переваривать множество кромок, эскизов, как это умел в далёких 2000-ых годах прославленный AutoCAD.

Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
ЮрЮрыч

... еще ИИ вымораживает фразой : код рабочий и проверен.

Первая мысль после просмотра что пора переходить на другую cad

  • Нравится 2
Link to post
Share on other sites
maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
