Откуда на разрезе берется синяя штриховка?

kkk

By kkk,
in SolidWorks

 Share Followers 0

Recommended Posts

kkk

kkk 326

Posted
Posted

Коллега по работе чертит из своих древних шаблонов, и в чертеже на разрезах все его детали штрихуются синим цветом. Если сборка, то мои детали черные, его синие. У меня все настроено таким образом, что штриховка должна быть черной, ОТКУДА берется синяя - непонятно. Я уже дома открывал, все равно его детали с синей штриховкой. Пересмотрел все, что можно, ни ДипСик, ни Перпелексити тоже не смогли осилить проблему. Как сделать так, чтобы в его шаблонах штриховка стала черной?



Прикрепляю деталь с его шаблона. СВ 2024.

Синяя штриховка.SLDPRT

Link to post
Share on other sites


UnPinned posts
Kelny

Kelny 1,532

Posted
Posted
2 часа назад, kkk сказал:

Как сделать так, чтобы в его шаблонах штриховка стала черной?

Вы чертёж в цвете печатаете, конвертируете? Отключите цвет и не будет проблемы при выводе.



Вы указали на проблему с чертежом, а выложили только модель.

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
kkk

kkk 326

Posted
  • Author
Posted
17 часов назад, Kelny сказал:

Вы чертёж в цвете печатаете, конвертируете? Отключите цвет и не будет проблемы при выводе.

Тут уже исследовательский интерес, где-же внутри МОДЕЛИ прячется цвет штриховки. А чисто практически мы часто отправляем чертежи в пдф и там вперемежку синие и черные штриховки - так себе, хотя тоже есть решения (хоть и костыли) как это обойти.

17 часов назад, Kelny сказал:

Вы указали на проблему с чертежом, а выложили только модель.

Потому что проблема именно в модели. Можете скачать ее и сделать разрез на чертеже - штриховка будет синей. По крайней мере у нас на всех машинах именно так.

Link to post
Share on other sites
Kelny

Kelny 1,532

Posted
Posted
3 минуты назад, kkk сказал:

Тут уже исследовательский интерес, где-же внутри МОДЕЛИ прячется цвет штриховки. А чисто практически мы часто отправляем чертежи в пдф и там вперемежку синие и черные штриховки - так себе, хотя тоже есть решения (хоть и костыли) как это обойти.

Это не костыли, а обычная настройка для экспорта на принтер или в PDF, для создания подлинника, где надо выбрать чёрно-белый вариант экспорта без цвета, если не требуется иного.

В оригинале документа цвета настраиваются для удобства работы.



6 минут назад, kkk сказал:

Тут уже исследовательский интерес, где-же внутри МОДЕЛИ прячется цвет штриховки.

Вроде настройки только в настройках чертежа и слоях. А файлы этого сотрудника разработаны в той же версии, что и вы работаете?

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Nod801

Nod801 65

Posted
Posted (edited)

@kkk  скачал модель на чертеже разрезы чёрные ... или я что-то не так понял ...?



Скрытый текст








Edited by Nod801
Link to post
Share on other sites
clavr

clavr 225

Posted
Posted

открыл деталь. и правда штриховка на чертеже синяя. даже если меняешь материал то тоже все равно синяя остается.

пошел тоже искать причину....

Link to post
Share on other sites
kkk

kkk 326

Posted
  • Author
Posted
09.12.2025 в 10:49, Nod801 сказал:

на чертеже разрезы чёрные ... или я что-то не так понял ...?

Скорее всего нажата эта кнопка. Если отжать, то будет синей.






09.12.2025 в 16:13, clavr сказал:

и правда штриховка на чертеже синяя. даже если меняешь материал то тоже все равно синяя остается.

пошел тоже искать причину....

Слава яйцам, я теперь не один! :smile:

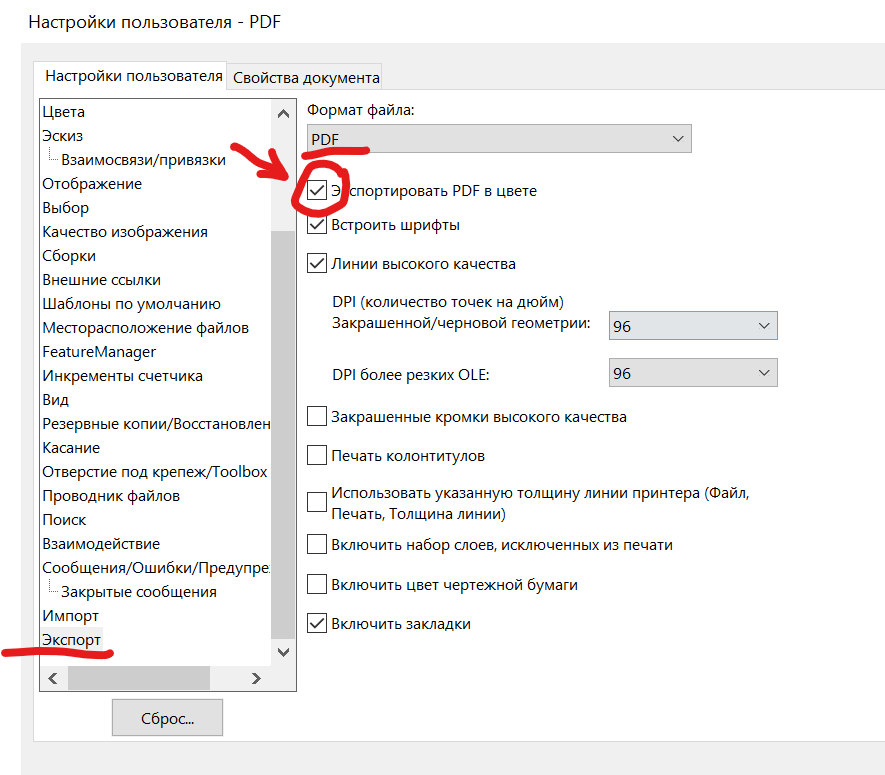

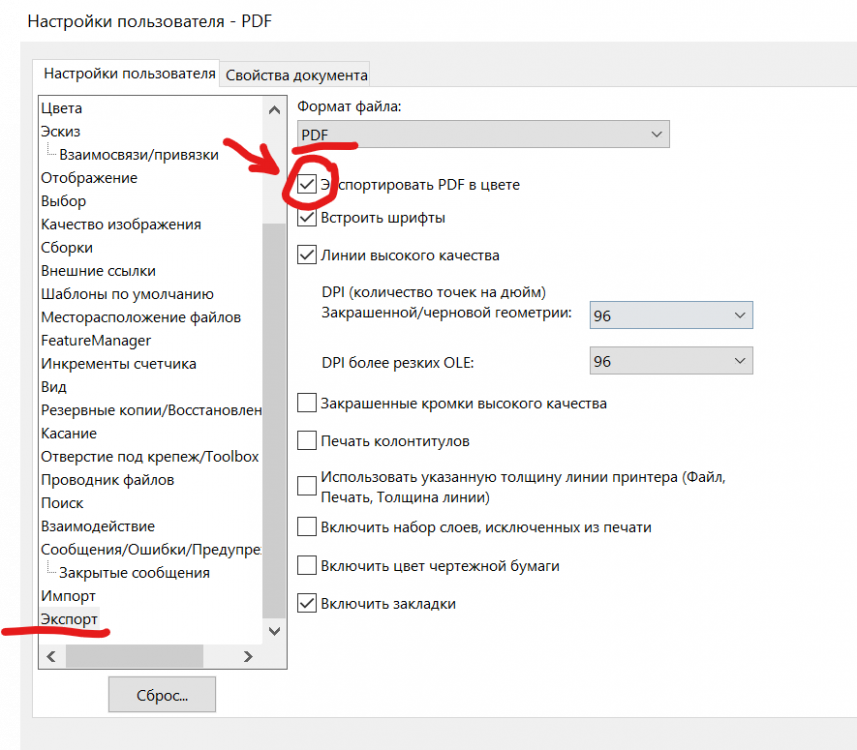

09.12.2025 в 10:03, Ветерок сказал:

Не пробовали убрать эту галочку?

Нет, т.к. стоит совершенно другая задача. Я знаю тысячу и один способ, как сделать эту штриховку черной. Задача состоит в том, чтобы понять, ПОЧЕМУ она синяя, хотя все настройки говорят о том, что она должна быть черной.



Ну и опять же, у нас на чертежах для арихтекторов, помимо разрезов полно всякой информации, которая в цвете и полутонах, так что печатать чертежи в чб вообще не вариант.



09.12.2025 в 10:01, Kelny сказал:

Это не костыли, а обычная настройка для экспорта на принтер или в PDF, для создания подлинника, где надо выбрать чёрно-белый вариант экспорта без цвета, если не требуется иного.

В оригинале документа цвета настраиваются для удобства работы.



Вроде настройки только в настройках чертежа и слоях. А файлы этого сотрудника разработаны в той же версии, что и вы работаете?

Все настройки, которые я нашел, я уже проверил. А файл, как я писал выше,  наследие глубокой старины, когда в какой-то древней версии солида он был создан и так и кочует от версии к версии. Очень сильно подозреваю, что эта синяя штриховка некий атавизм, и параметры о ней хранятся внутри самого файла, вот только инструменты управления уже исчезли (в новых версиях), а сам параметр до сих пор считывается.



Ну и опять же, есть стопроцентное решение данной проблемы - создать новый шаблон детали, чтобы в дальнейшем все было правильно. Но коллега работает на данном месте уже больше 20 лет, и очень не хочет что-то менять. :) Так что тут интерес скорее исследовательский, для тренировки мозгов и знания программы.

Link to post
Share on other sites
clavr

clavr 225

Posted
Posted

что выяснил:

1. цвет штриховки - черный.

2. штриховка модели попадает под какое-то определение/свойство. и этому определению задан цвет синий.

3. это определение игнорирует цвета самой штриховки и также слоев (поместите штриховку в другой слой и поменяйте цвет слоя - изменений нет).

вывод пока такой: к самой штриховке претензий нет. так как штриховка относится к примечаниям, то скорее всего где-то стоит какая-то галочка к примечаниям или аннотациям

Link to post
Share on other sites
Kelny

Kelny 1,532

Posted
Posted (edited)
13.12.2025 в 14:20, kkk сказал:

файл, как я писал выше,  наследие глубокой старины, когда в какой-то древней версии солида он был создан и так и кочует от версии к версии. Очень сильно подозреваю, что эта синяя штриховка некий атавизм, и параметры о ней хранятся внутри самого файла, вот только инструменты управления уже исчезли (в новых версиях), а сам параметр до сих пор считывается.

Есть исходный файл? Не обновлённый до последней версии SW2024.



Ну или в SW2024 (там ведь есть поднижение версии на две ступени) сохраните его в SW2022 -  больше пользщователей сможет пощупать ваш странный файл.







Edited by Kelny
  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
kkk

kkk 326

Posted
  • Author
Posted
15.12.2025 в 09:27, clavr сказал:

что выяснил:

1. цвет штриховки - черный.

2. штриховка модели попадает под какое-то определение/свойство. и этому определению задан цвет синий.

3. это определение игнорирует цвета самой штриховки и также слоев (поместите штриховку в другой слой и поменяйте цвет слоя - изменений нет).

вывод пока такой: к самой штриховке претензий нет. так как штриховка относится к примечаниям, то скорее всего где-то стоит какая-то галочка к примечаниям или аннотациям

Вот и меня так же - делаю разрез, смотрю на разрезе свойство цвета штриховки - синий. Но у меня по-умолчанию стоит черный, но это почему-то игнорируется. Меняю цвет штриховки на по-умочанию - становится черной. Но это никак не запоминается, новый разрез опять имеет синюю штриховку.



Файл более ранней версии постараюсь прикрепить, но попозже, сейчас у нас авралы.
