Повернутый вырез с разным масштабом


zheka1980

Recommended Posts

Добрый день.

Есть цилиндрическая деталь.

Нужно с торца сделать вырез переменной нарастающей глубины .

То есть как будто радиально установленным поворотным скребком  снимать материал погружая скребок все глубже и глубже на протяжении одного оборота.

Понимаю, что это какая-то комбинация повернутого выреза и выреза по сечениям, но как это конкретно сделать, не пойму.

LtWzwRU7U


Link to post
Share on other sites


UnPinned posts
maxx2000

построить поверхность(1 виток шнека) и отсечь ей.

можешь построить виток спирали и протянуть по ней сечение с вычитанием

Edited by maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
10 минут назад, maxx2000 сказал:

построить поверхность(1 виток шнека) и отсечь ей

Хорошая идея. А как сделать поверхность на основе геликоида? Кривую с нужными параметрами (радиус, угол поворота, шаг) я сделал, что дальше?

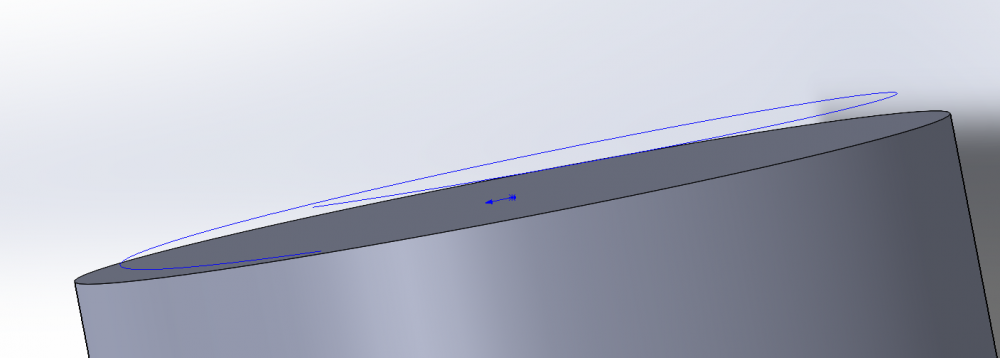

Снимок экрана 2025-12-07 140648.png

Edited by zheka1980
Link to post
Share on other sites
maxx2000

протянуть по ней отрезок, а можешь сразу сечение с вычитанием

Edited by maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
2 минуты назад, maxx2000 сказал:

протянуть по ней отрезок

Можно чуть подробнее (из серии "куда жать") ?

Link to post
Share on other sites
maxx2000

Поверхность по траектории. Выбираешь траекторию и что по ней протягивать. Если эскиз незамкнут будет поверхность, если замкнут тело или поверхность на выбор

Создание элементов по траектории - 2020 - Справка по SOLIDWORKS Design

Edited by maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
4 минуты назад, maxx2000 сказал:

и что по ней протягивать.

Спасибо.

Сделал, поверхность получилась.

А вот при использовании инструмента "Отсечь поверхность"  мой цилиндр нельзя выбрать в качестве редактируемого объекта

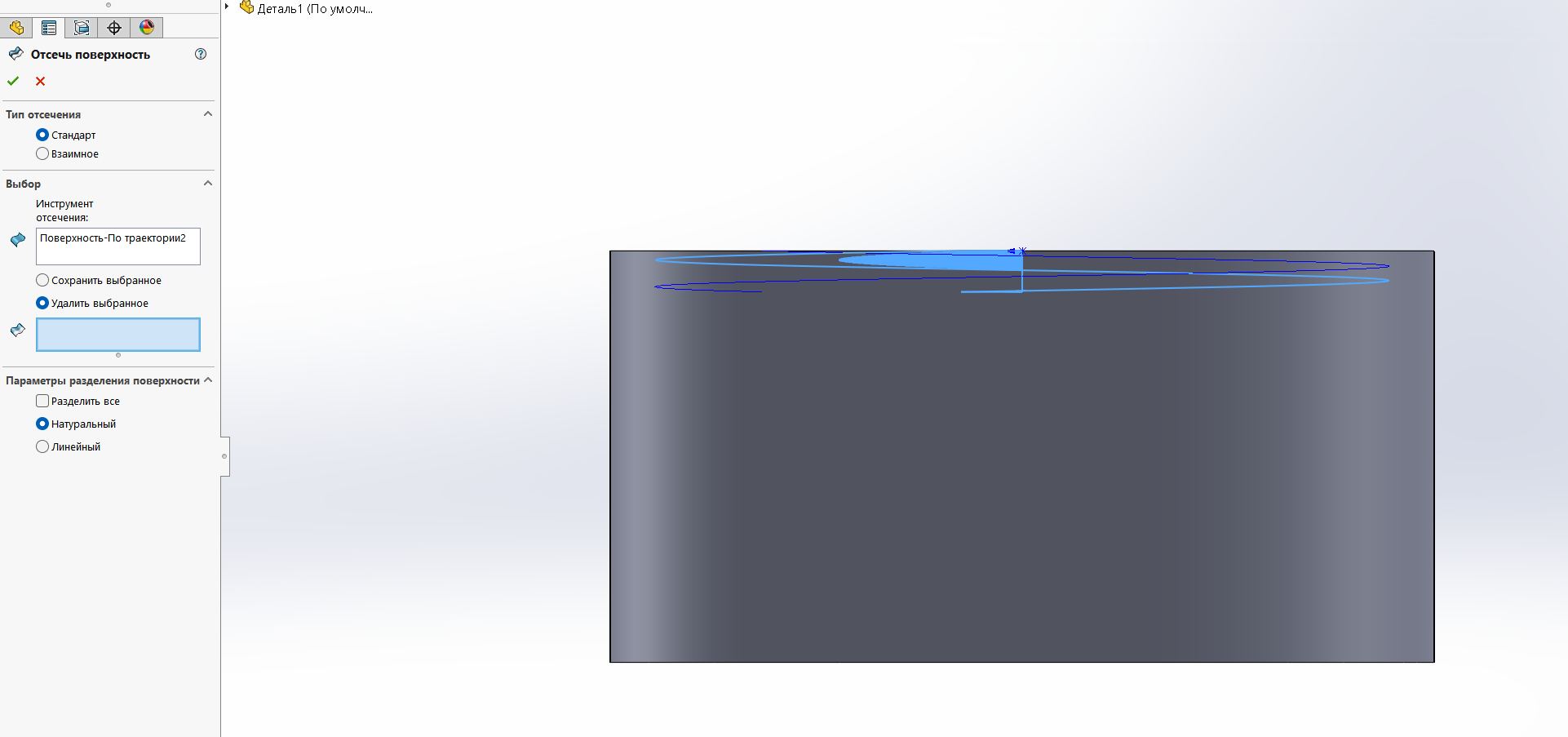

Снимок экрана 2025-12-07 142731.png

Link to post
Share on other sites
maxx2000

не отсечь поверхность, а вырез поверхностью. Ты же режешь тело, а не поверхность

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
5 минут назад, maxx2000 сказал:

не отсечь поверхность, а вырез поверхностью. Ты же режешь тело, а не поверхность

Понял. Нашел инструмент - Вставка-вырез-поверхностью. Он?

Ошибка - из-за геометрических условий операция не выполнена.

Может я как-то не так располагаю поверхность относительно детали?

Начало геликоида находится в одной плоскости с поверхностью торца - это правильно?

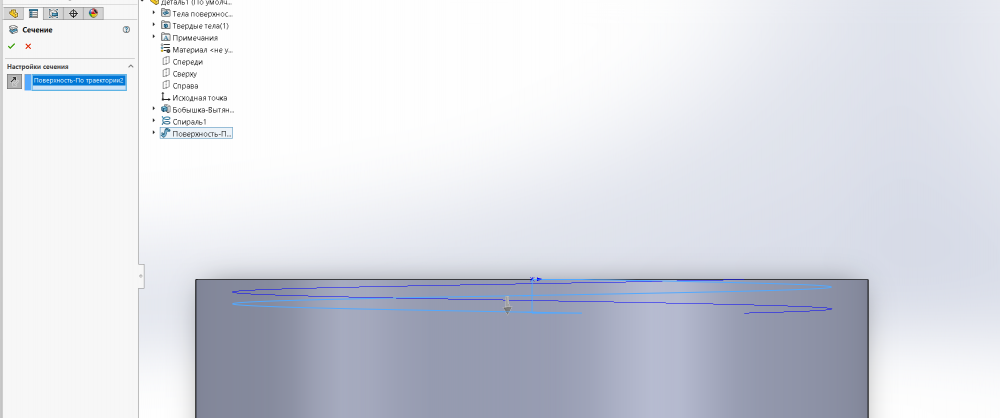

Снимок экрана 2025-12-07 145226.png

Link to post
Share on other sites
maxx2000

надо чтобы поверхность выходила за пределы детали как правило. Ну и ещё возможно надо зашить в ней щель. Проще было бы протянуть замкнутый эскиз с вычитанием материала

Edited by maxx2000

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
4 минуты назад, maxx2000 сказал:

надо чтобы поверхность выходила за пределы детали как правило.

Это была первая мысль. Сделал - не помогло.

Вот файл с деталью

Деталь1.SLDPRT

Link to post
Share on other sites

@zheka1980  Нужно что бы не только поверхность выходила за пределы детали, но и правильный инструмент применить ... и конечно же построение

Скрытый текст

















Срез по спирали.SLDPRT

Edited by Nod801
Link to post
Share on other sites
1 час назад, Nod801 сказал:

@zheka1980  Нужно что бы не только поверхность выходила за пределы детали, но и правильный инструмент применить ... и конечно же построение

  Показать содержимое

















Срез по спирали.SLDPRT 139 \u041a\u0431 · 1 скачивание

Спасибо.

Пытаюсь воплотить ваш алгоритм на реальной детали (цилиндр был взят на пробу, для простоты). И не получается самый последний этап - Тело - удалить/сохранить.

То есть я беру вами отредактированный файл, отключаю "Тело удалить/сохранить". И пытаюсь заново применить эту функцию.

Иду в Вставка-Элементы-Сохранить/удалить тело - пытаюсь выбрать "Сечение1" - оно не выбирается.

Что не так?









Решил. Я просто выбирал из списка, а нужно было на само тело ткнуть

Edited by zheka1980
Link to post
Share on other sites
17 минут назад, zheka1980 сказал:

И не получается самый последний этап - Тело - удалить/сохранить.

Он и не нужен. После обрезки тела поверхностью - создается новое тело. Достаточно скрыть поверхность.

  • Нравится 1
Link to post
Share on other sites
maxx2000
4 часа назад, zheka1980 сказал:

Ошибка - из-за геометрических условий операция не выполнена.

я тебе забил голову шнеком, там с ним немного другая история, поверхность шнека имеет отверстие в центре, а если протягивать отрезок или замкнутый эскиз из центра спирали то там ничего путного не выходит, потому и не получается отрезать. Но вижу уже тут поправили. Построили поверхность и зашили щель.
