Проблемы с выдавливанием сложного эскиза


Arsenalom

Recommended Posts

Arsenalom

Добрый вечер всем! Новичок в SW, работаю в SW2022, и возникло такое затруднение: необходимо сделать трубную решетку кожухотрубчатого теплообменника. Теплообменник большой, трубок в трубном пучке - 480 штук. Так уж получилось, что мне проще было скопировать столь большой эскиз, состоящий из множества окружностей, а потом сделать вырез, однако SW отказывается выделить все отверстия как объекты для выреза, а выделять их по одному - то еще мучение, особенно учитывая, что после примерно 100го контура в вырезе SW начинает подлагивать. В общем, вопрос: можно ли в SW выдавить эскиз с большим количеством контуров, одним разом, не выделяя каждый контур, и как это сделать?
П,С, Я понимаю, что проще сделать одно отверстие вырезом, а после его замассивить по эскизу с точками, но все же мне интересно.

Link to post
Share on other sites


UnPinned posts
IgorT
8 часов назад, Arsenalom сказал:

...
П,С, Я понимаю, что проще сделать одно отверстие вырезом, а после его замассивить по эскизу с точками, но все же мне интересно.

Правильно понимаете. Так и надо делать.

Выдавливать эскиз с 480 окружностями нехорошая практика. SW сам об этом Вам намекает.:wacko:

Edited by IgorT
Link to post
Share on other sites
Ветерок
9 часов назад, Arsenalom сказал:

мне проще было скопировать столь большой эскиз

Проще было? Вот теперь мучайся от той простоты.

Давно бы уже построил массив отверстий.

Link to post
Share on other sites
Kelny
12 часов назад, Arsenalom сказал:

Новичок в SW

Справка(?) - Учебные пособия



12 часов назад, Arsenalom сказал:

Теплообменник большой, трубок в трубном пучке - 480 штук.

Что-то такое?

Picture backgroundPicture backgroundPicture background



12 часов назад, Arsenalom сказал:

Так уж получилось, что мне проще было скопировать столь большой эскиз, состоящий из множества окружностей

Solidworks не любит обилие элементов эскиза, у него от них несварение и ему становится плохо. Обилие эскизов в чертеже это ввобще дурно становится, в моделе ещё как-то может проглотить с трудом.



Поще и удобнее всё таки размножать не эскизы в эскизе, а всё таки элементы или тела соответствующим инстреметом массива элементов.



12 часов назад, Arsenalom сказал:

SW отказывается выделить все отверстия как объекты для выреза

Эскиз не требует выделения объектов для выреза, если эти объекты не самопересекаются.

Уберите пересечение эскизов и должно вырезаться без выбора.



В некоторых случаях делать отверстия визартом отверстий (ОТВЕРСТИЯ ПОД КРЕПЁЖ), особенно если потом нужно будет эти отверстия заполнить крепежом или ответными частями массивом основанном на имеющихся отверстиях.



12 часов назад, Arsenalom сказал:

В общем, вопрос: можно ли в SW выдавить эскиз с большим количеством контуров, одним разом, не выделяя каждый контур, и как это сделать?

Покажите ваш эскиз.

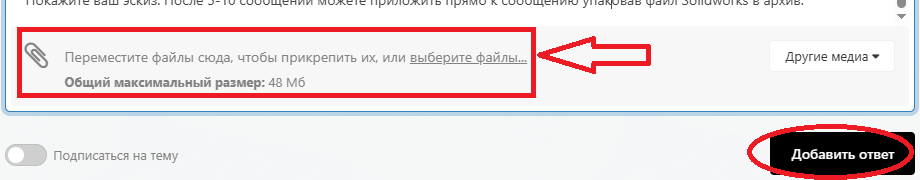

После 5-10 сообщений можете приложить прямо к сообщению упаковав файл Solidworks в архив или картинку можно вставлять через эту же форму, а можно вставлять картинку из буфера обмена прямо в сообщение.








Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Arsenalom

Благодарю всех, кто откликнулся и дал комментарий. В итоге, я все же решил сделать по уму, а не как делал до этого

Link to post
Share on other sites
jtok
14 часов назад, Arsenalom сказал:

я все же решил сделать по уму

Аллилуйя, еще одна спасенная душа!

Link to post
Share on other sites
Ветерок
50 минут назад, jtok сказал:

Аллилуйя, еще одна спасенная душа!

Это не про душу :) это про мозг :)

Link to post
Share on other sites
