Как создать деталь по картинке?

Андрей67

By Андрей67,
in SolidWorks

 Share Followers 2

Recommended Posts

Андрей67

Андрей67 2

Posted
Posted

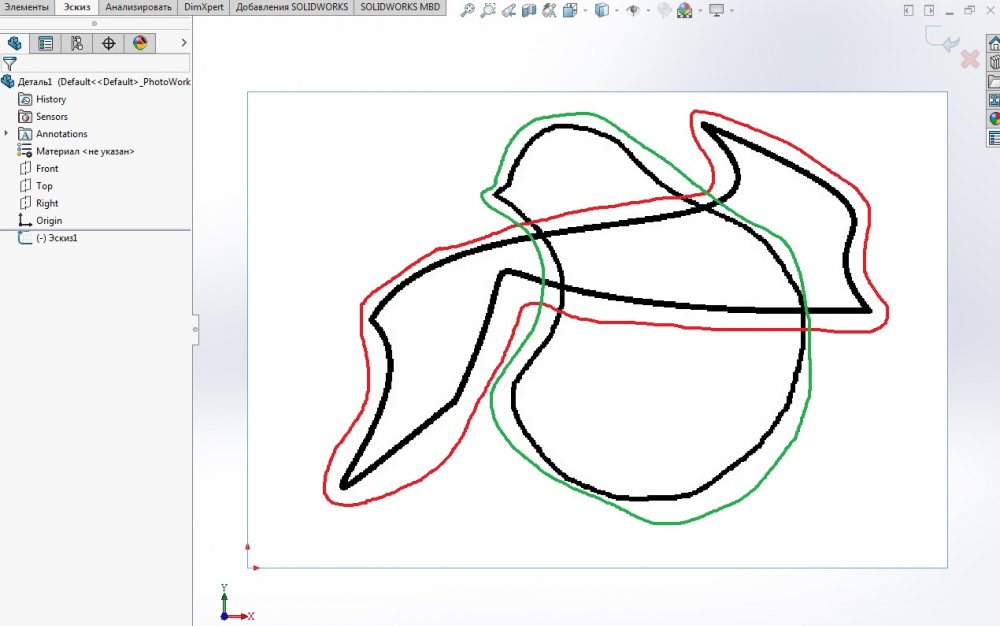

Имеется картинка в jpeg, это каркасное представление сборки. Есть много кривых. Для наглядности нарисовал пример в Paint из 2-х деталей.


Если вставлять картинку и обводить, получается не совсем хорошо, нет плавности на сплайнах, видны ступени.

Кроме ручного обвода и подгонки нет другого более точного и быстрого способа?

Link to post
Share on other sites


UnPinned posts
Ветерок

Ветерок 2,265

Posted
Posted
2 часа назад, Андрей67 сказал:

Если вставлять картинку и обводить

Куда вставлять?

Зачем обводить? Что подразумевается под термином "обводить"?

Link to post
Share on other sites
Андрей67

Андрей67 2

Posted
  • Author
Posted (edited)
44 минуты назад, Ветерок сказал:

Зачем обводить? Что подразумевается под термином "обводить"?

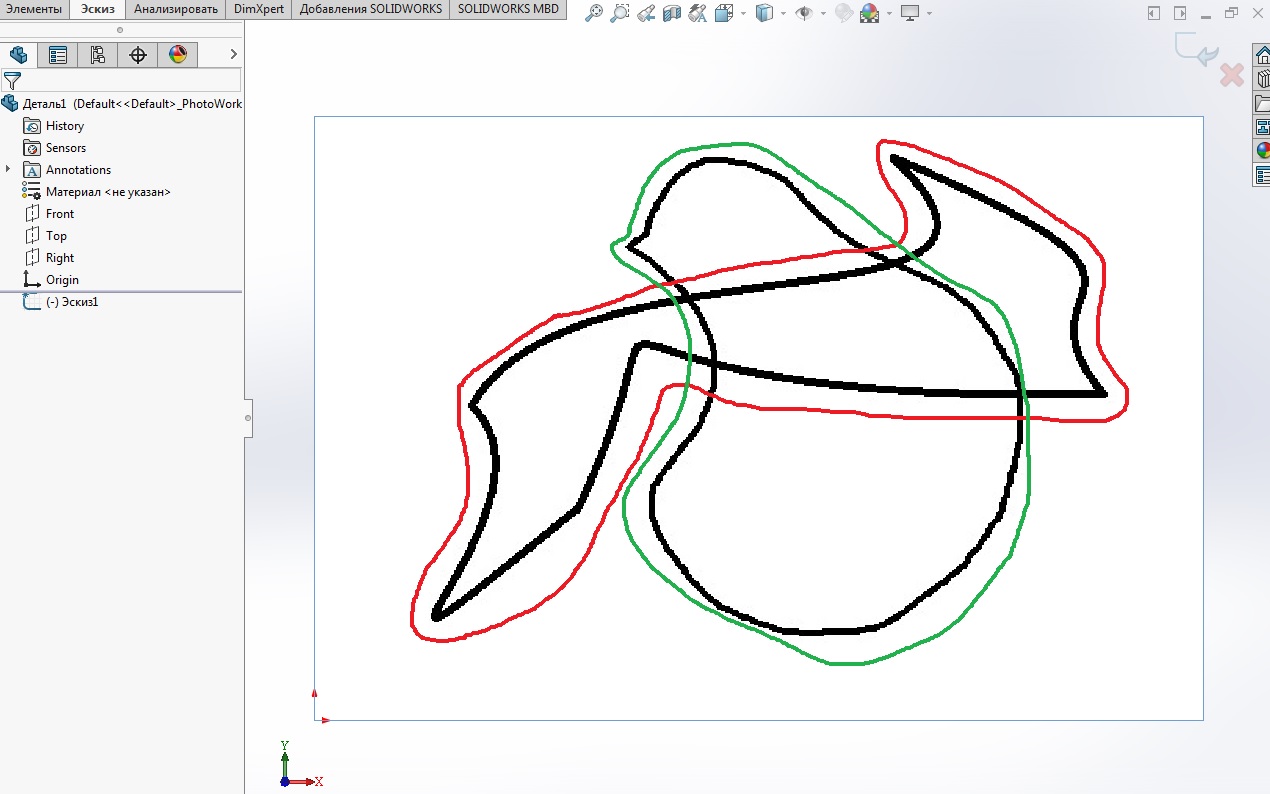

В эскиз вставляю картинку и по контуру нужно сделать, к примеру, две детали.


Но сплайнами очень тяжело подгонять и долго. Может, есть какой другой способ?

Edited by Андрей67
Link to post
Share on other sites
Клиент

Клиент 628

Posted
Posted

Перевести в вектора с помощью сторонних программ. Солид не для картинок

Заходите в гости: http://3dprocess.ru



Link to post
Share on other sites
Андрей67

Андрей67 2

Posted
  • Author
Posted

Вставка картинок в SW формата  .bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png,.psd. Вектор  .svg. И как потом с ним работать?

Link to post
Share on other sites
Андрей67

Андрей67 2

Posted
  • Author
Posted
1 час назад, Клиент сказал:

Перевести в вектора с помощью сторонних программ.

И какое будет преимущкство вектора перед растром? В любом случае обводить контур придётся вручную (прямые, дуги, сплайны? Т.е., процесс никак не облегчить?

Link to post
Share on other sites
Nod801

Nod801 62

Posted
Posted

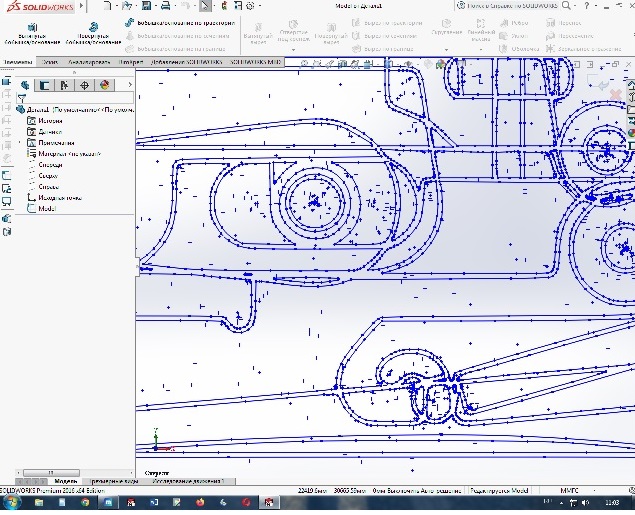

@Андрей67 В SW есть инструмент авто-отрисовки ... включается в добавлениях, предназначен как раз для работы со вставляемыми изображениями



Скрытый текст












Link to post
Share on other sites
Андрей67

Андрей67 2

Posted
  • Author
Posted
1 час назад, Nod801 сказал:

В SW есть инструмент авто-отрисовки

Я это знаю. Для меня не подходит.

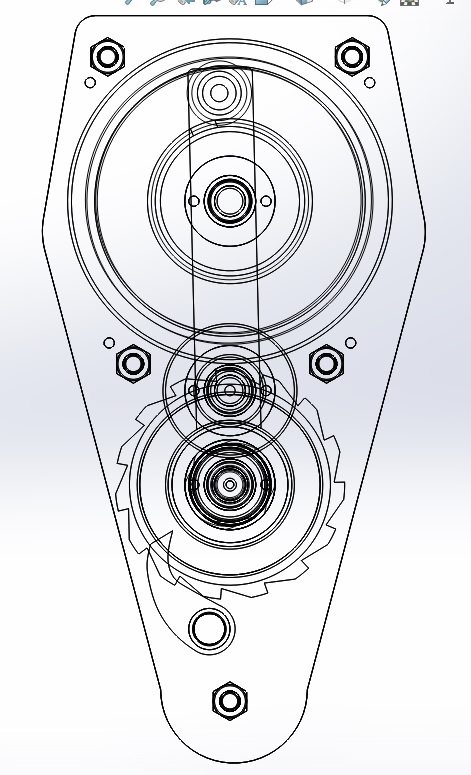

Есть картинка  jpg сборки в таком, например, виде.


Мне нужны некоторые детали в SW для дальнейшего изготовления. Автотрассировка что здесь сделает? Обводить вручную контуры долго и не точно, если кривые будут сложные.

Вот и спрашивал, есть ли способ автоматизировать процесс? Т.е., как-то конвектировать картинку уже в прямые, кривые, которые понимает sw. Затем, убирая лишние, получить готовый эскиз.



Link to post
Share on other sites
maxx2000

maxx2000 1,047

Posted
Posted
1 час назад, Андрей67 сказал:

Автотрассировка что здесь сделает?

она хоть и криво\косо сделает контура. Да это будет всё свалено в один эскиз. НО даже по одному такому эскизу можно поднять модель используя для выбора не конкретную кривую, а область эскиза. Щас Нод подхватит идею и запилит тебе мега урок важно раздувая в очередной раз губы.

Волновать тебя должно только одно - это масштаб. Соответствует он 1:1 или нет.

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
Андрей67

Андрей67 2

Posted
  • Author
Posted (edited)
15 минут назад, Nod801 сказал:

Волшебных красных кнопок не существует

Да, если деталь простая, то jpg в dxf получается




Если сложная, то уже нет. Деталь разбивается не несколько. И объединять всё заново, наверное, будет сложнее, чем обводить контур по jpg.


16 минут назад, maxx2000 сказал:

она хоть и криво\косо сделает контура

По картинке делает только наружний контур, а не всех линий (деталей)


Edited by Андрей67
Link to post
Share on other sites
maxx2000

maxx2000 1,047

Posted
Posted

Читай справку и не говори глупости

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка." @Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего" @Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites
