Возможно ли на сборочном чертеже упростить изображение деталей?


Recommended Posts

На сборочном чертеже изображаются две свариваемые детали, которые имеют фаску под сварку. Если на общем виде соединить две детали с фасками, то произойдет наложение основных линий и получится некрасиво.

ГОСТ 2.109 допускает упрощение изображения (3.1.8 ... На сборочных чертежах допускается не показывать: а) фаски, скругления, проточки, углубления ...)

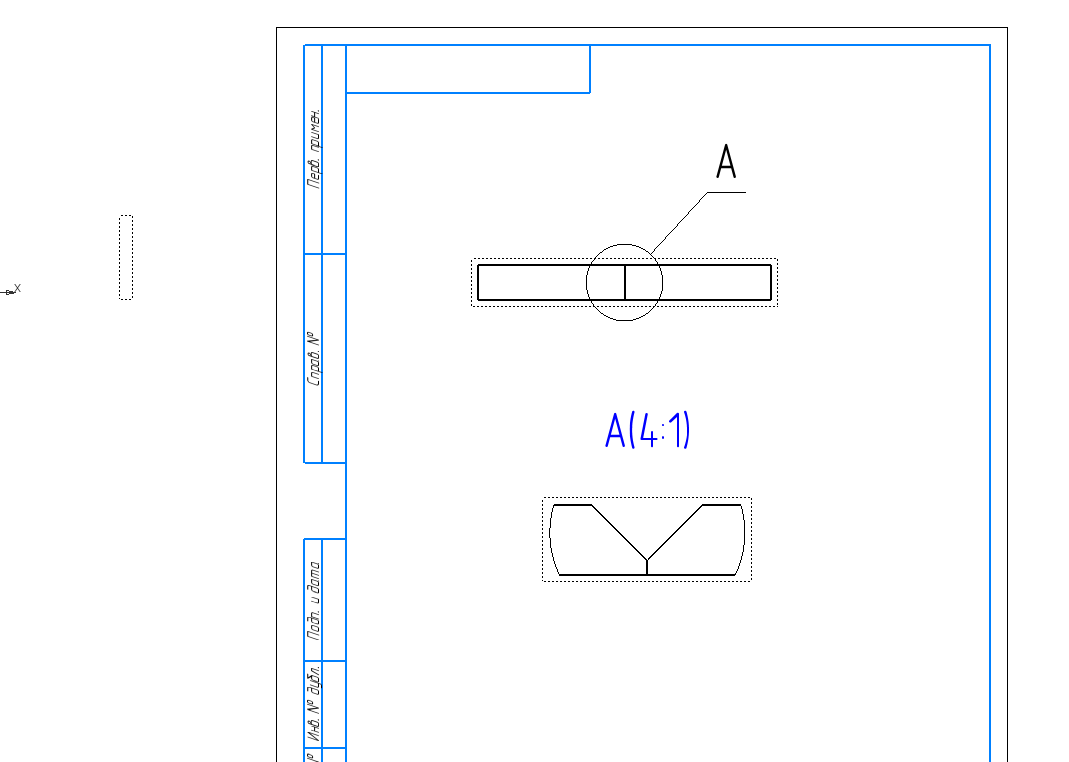

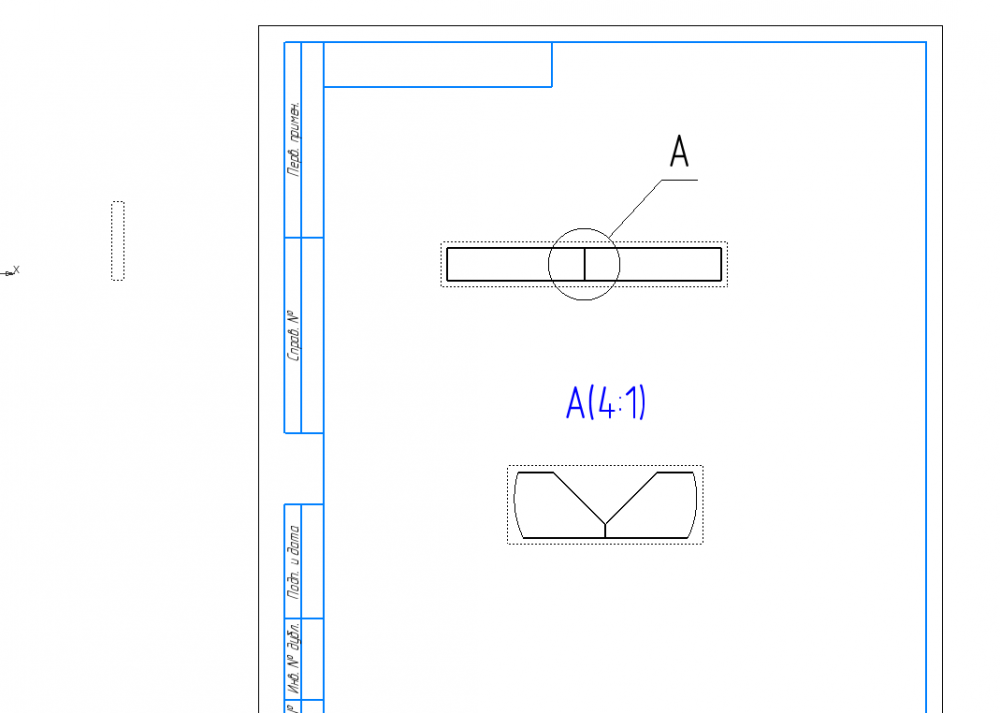

Я хочу на сборочном чертеже на общем виде показать сборку без фасок, а на выносном элементе показать с фасками как на приложенной картинке.



В Компасе V23 есть возможность создавать варианты деталей. Я создал вариант без фасок. При создании чертежа детали я могу выбрать вариант детали на видах, а в сборочном чертеж не могу указать. В свойствах модели есть пункт "Вариант геометрического представления", но он серый, поэтому, я не могу его редактировать.



Есть идеи как это обойти не ломая связь и не делая построений?








Link to post
Share on other sites


UnPinned posts

Тут. должны быть не идеи, а инструменты от разработчика ПО ..., а их нет ...
Как нет и элементарного понимания этого вопроса/задачи у разработчика этого ПО.

Link to post
Share on other sites
brigval
19 часов назад, Bimka сказал:

Есть идеи как это обойти не ломая связь и не делая построений?

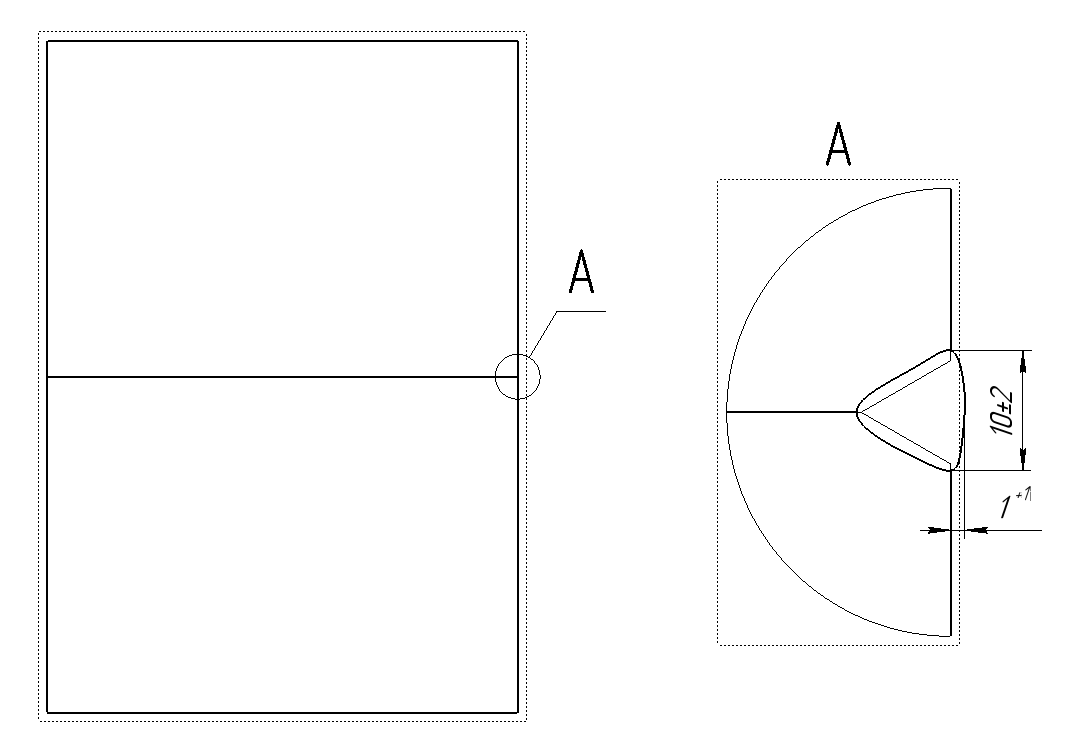

Не видно длину шва.

Может лучше сделать разрез шва на виде, где видна его длина?

Линии, между которыми 10 мм не должны сливаться.

Инженера устраивает любое техническое решение,

приводящее к положительному результату.

Link to post
Share on other sites
sloter
23 часа назад, Bimka сказал:

Есть идеи как это обойти не ломая связь и не делая построений?

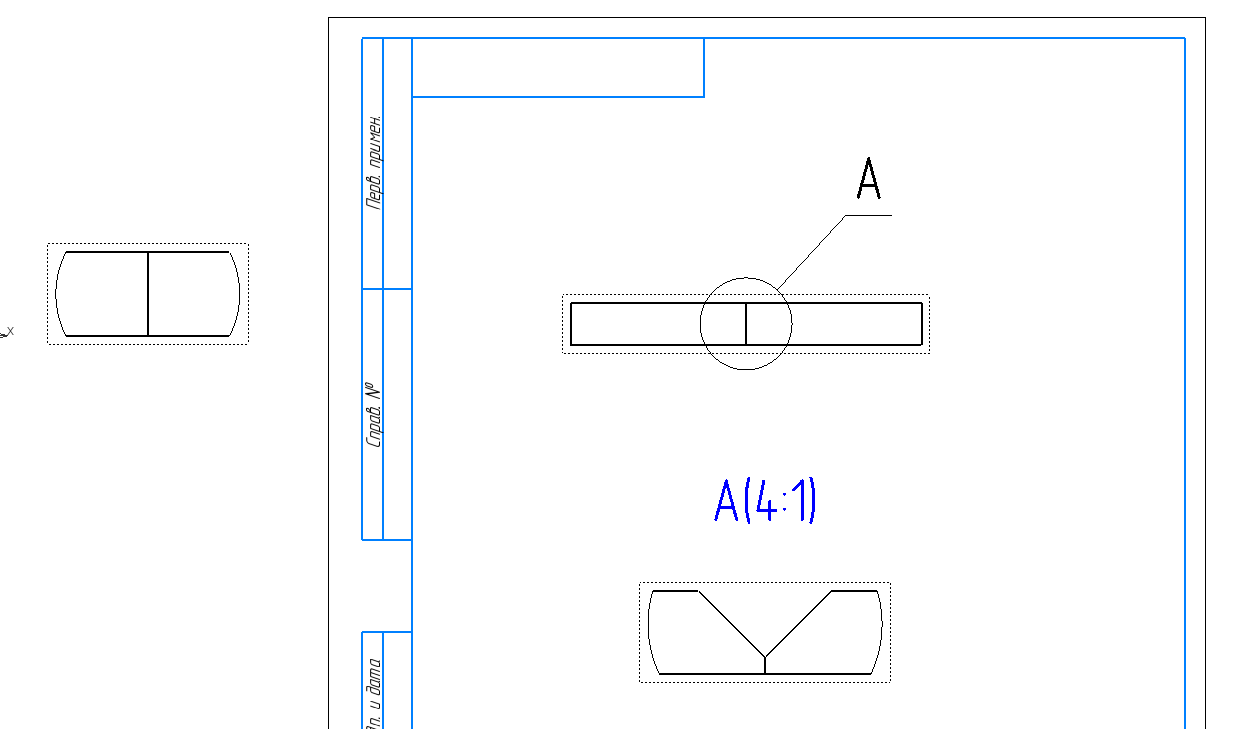

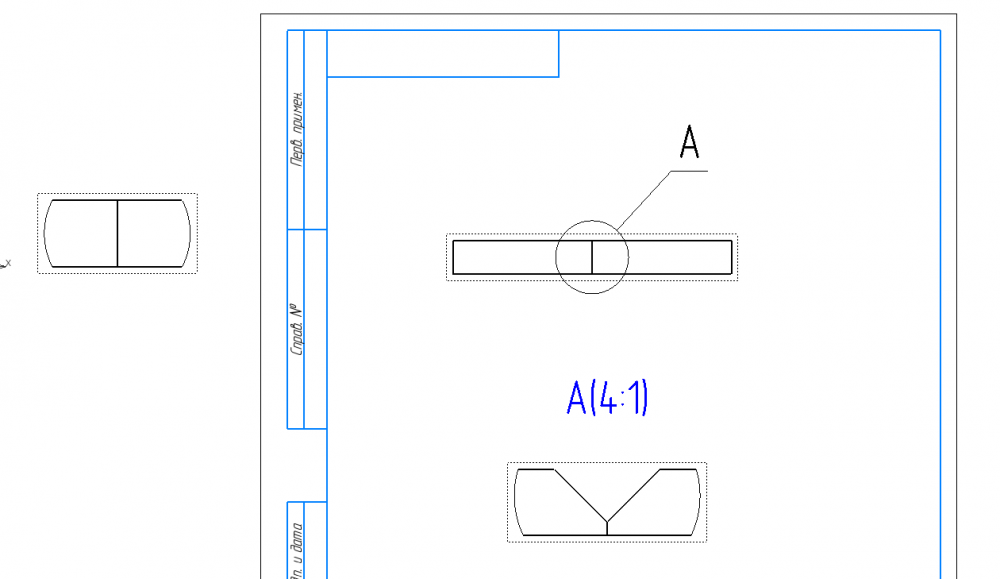

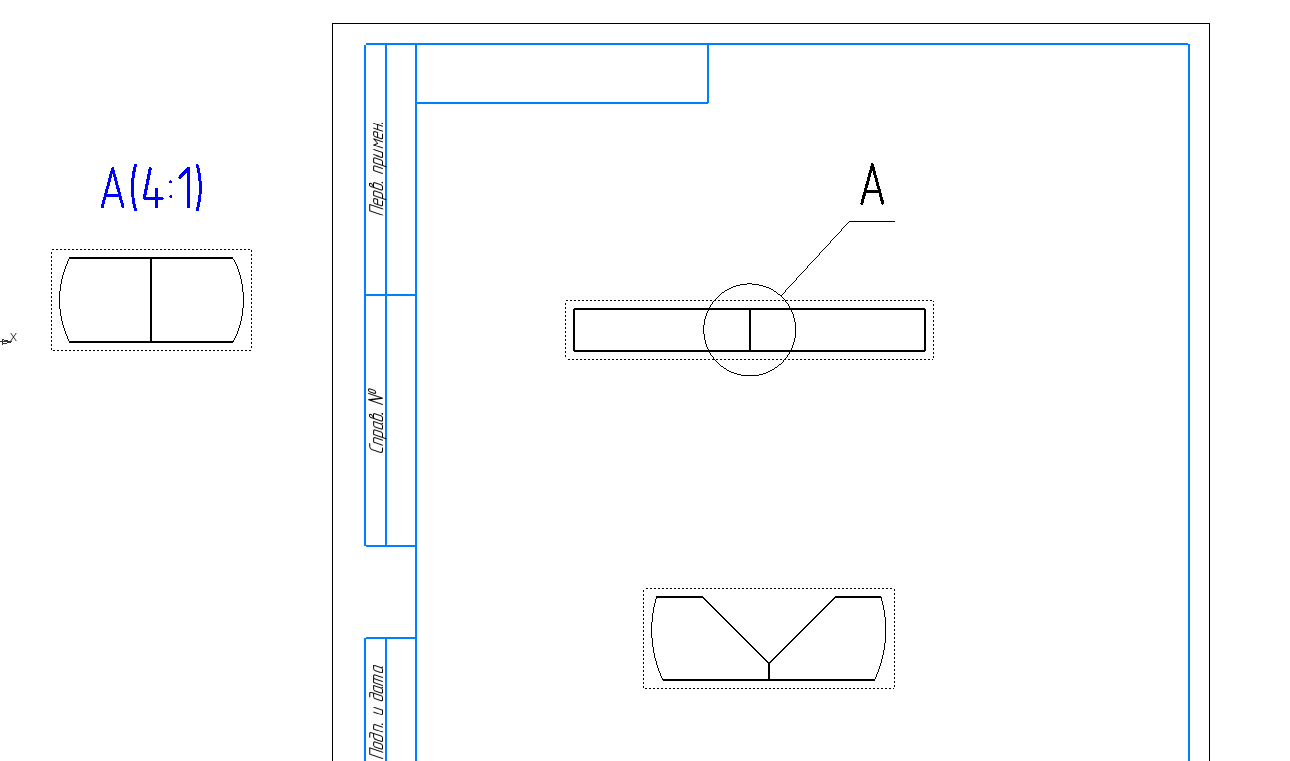

Да, в зависимых видах\разрезах нельзя выбрать другой вариант\исполнение. Это наследуется с целевого вида. В кач-ве костыля можно вставить такой же новый вид в нужном варианте, масштабе и обрезкой. Обозначение вида перетащить с реального зависимого вида (сам зависимый вид вынести за поле чертежа, при необходимости детали на нём перенести на невидимый слой). При перемещении вида обозначение, естественно, перемещаться вместе с ним не будет - перемещать либо по отдельности, либо, выбрав вид и обозначение, кнопкой "Переместить по координатам"

Скрытый текст




Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites
sloter

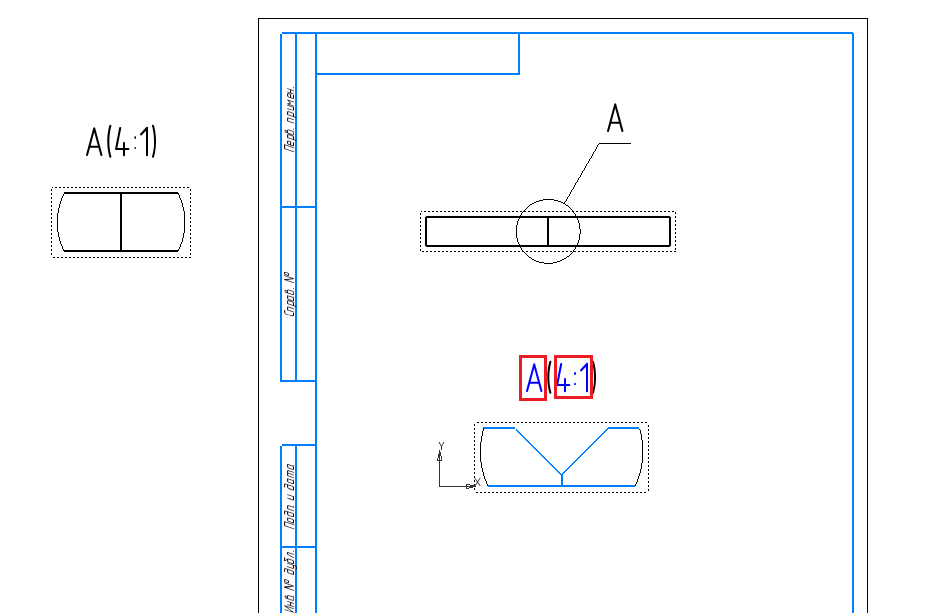

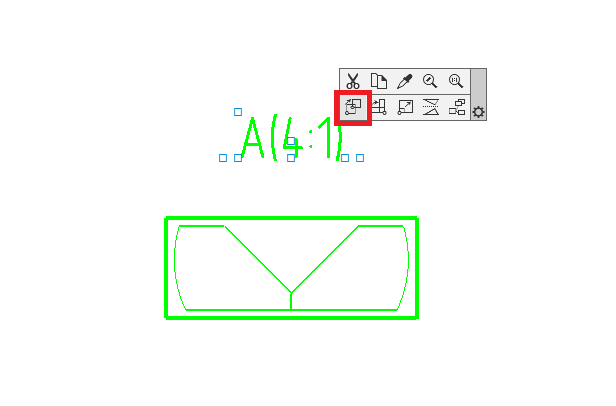

Поправлю предыдущий пост. С обозначением вида проще. Можно отредактировать своё обозначение и масштаб нового вида со ссылкой на параметры реального зависимого выносного вида для связи. Тогда обозначение вида будет нормально перемещаться вместе с ним как обычно. Сам реальный выносной вид можно просто скрыть по ПКМ.

Скрытый текст





Edited by sloter
  • Нравится 1

Умные люди не говорят много слов!

Есть вещи, которые нравятся! Для всего остального есть главный вопрос - Зачем?

Марк Твен: „Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом. “

Link to post
Share on other sites

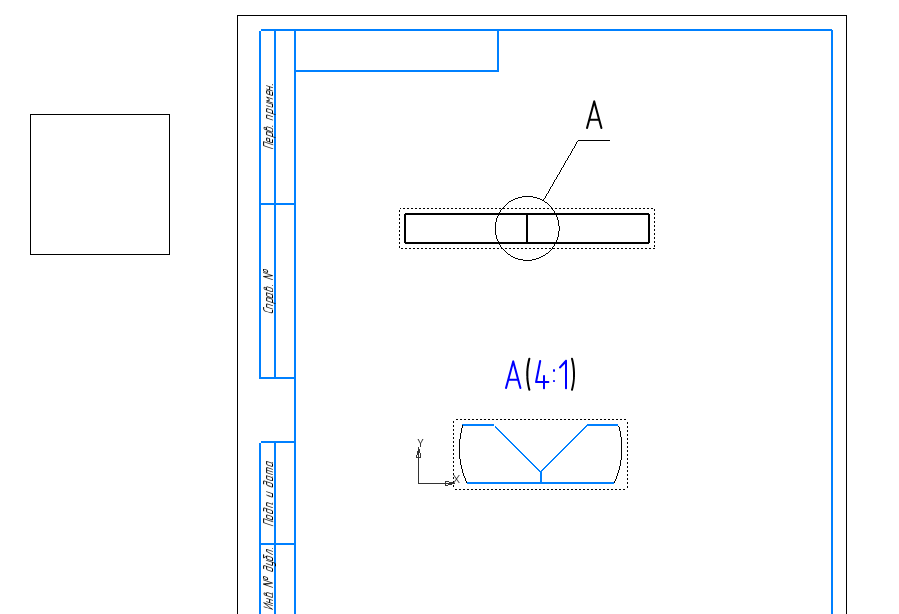

Привет, чтобы не ломать связь я просто переношу линии, которые я хочу убрать на другой слой, который делаю невидимым. ПКМ с выделенной линией - Перенести на слой - + - делаю его невидимым. А потом просто рисую другие линии, если требуется (если хочешь, чтобы они также прикрепились к изменениям детали, можешь включить параметрический режим или присоединить необходимые связи. Костыль? Да, но вполне сносный и удобный. Успехов.

  • Нравится 2
Link to post
Share on other sites
