Расчет металлоконструкции на прочность в программе solidworks

[Pavlov163rus 0]

Здравствуйте.

Хотел поинтересоваться у знающих и более  опытных людей,по поводу прочностного расчета в solidworks.



Изделие представляет из себя сварную раму из гнутого листового металла,толщина 5мм.

Применяться будет ,как паллета для складирования и транспортировки листового металла,нагрузка на паллету не болше 5 тонн.

Устанавливаться будут друг на друга не больше 4шт.

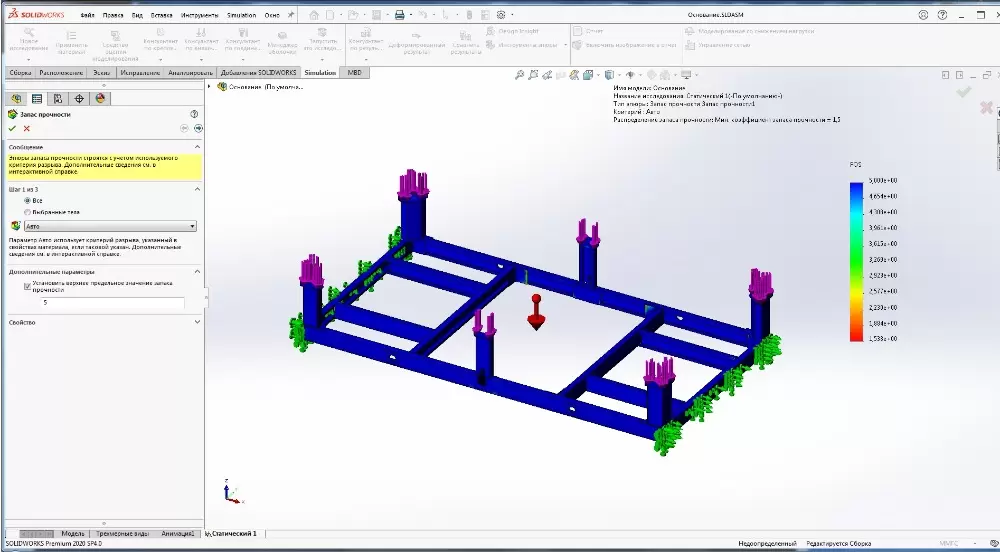

Зафиксировал раму:

Приложил нагрузки:

Сила тяжести

распределенная нагрузка 10 тонн

создал сетку и запустил расчет.

Созрел вопрос:

Правильно ли я сделал расчет?

И нужно ли вводить какие параметры в эпюре запаса прочности?

Там настройки по умолчанию стоят в шаг 1-3

на что они влияют.

[Jesse 1,013]

27.10.2025 в 09:39, Pavlov163rus сказал:

Правильно ли я сделал расчет?

скорее всего да. но такие конструкции лучше моделировать балочными конечными элементами.

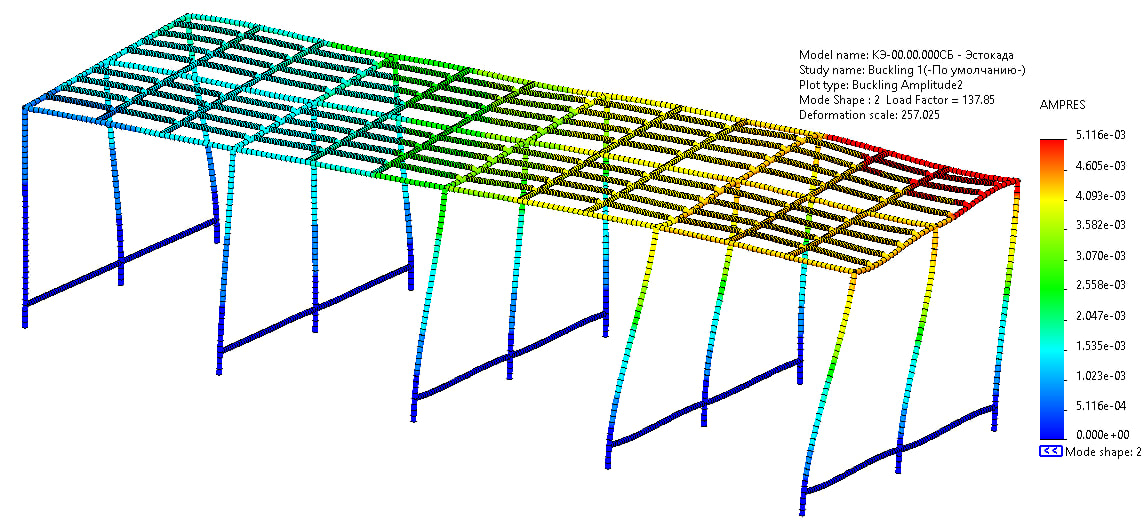

что-то типа такого

27.10.2025 в 09:39, Pavlov163rus сказал:

Приложил нагрузки:

Сила тяжести

распределенная нагрузка 10 тонн

сомнения разве что по нагрузке...
вы приложили просто сжимающее вертикальное усилие.
Если же на этой раме будет складироваться много листов, то вертикальные стойки начнёт выгибать к центру. Изгиб качественно меняет картину.
Можно добавить дополнгительных стоек ближе к центру рамы, тогда изгиб будет минимальным. Возможно он и сейчас невелик. Лучше проверить
