Прямоугольный профиль по спиральной кривой

[k38j 0]

Приветствую,

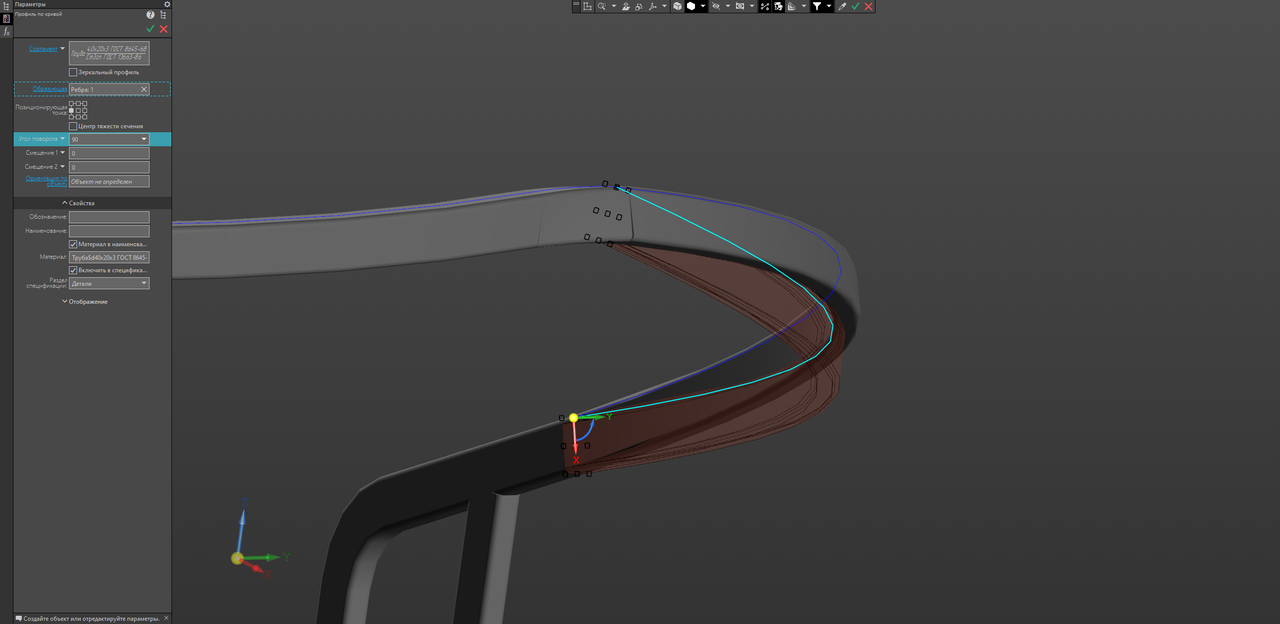

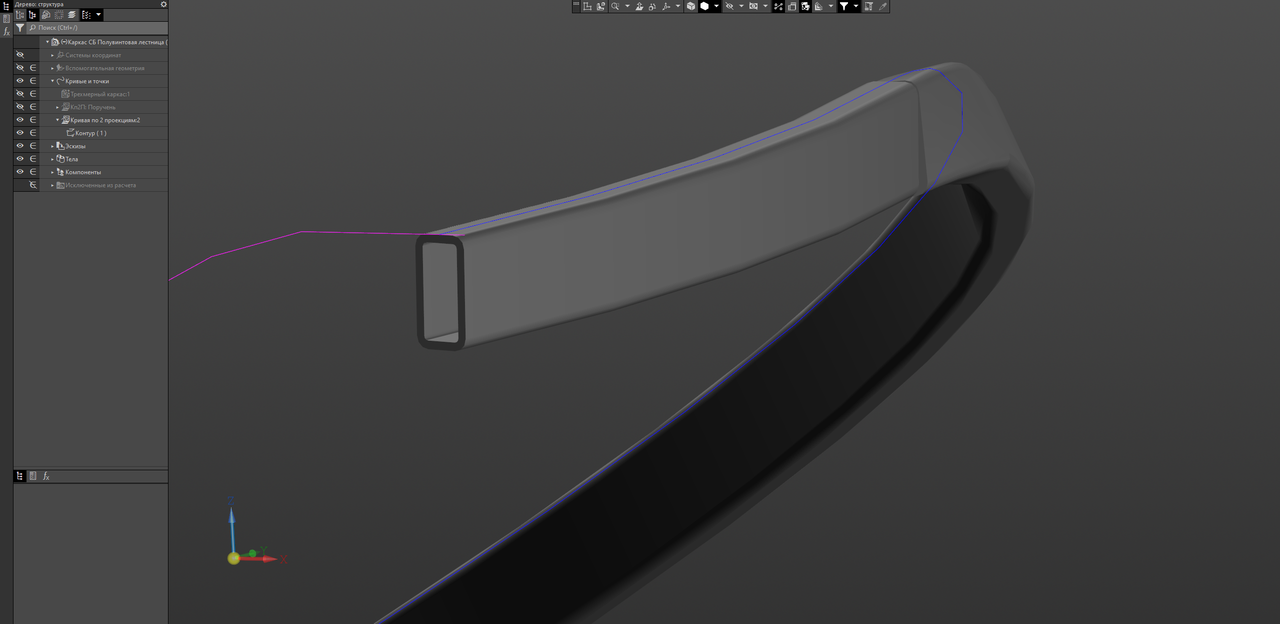

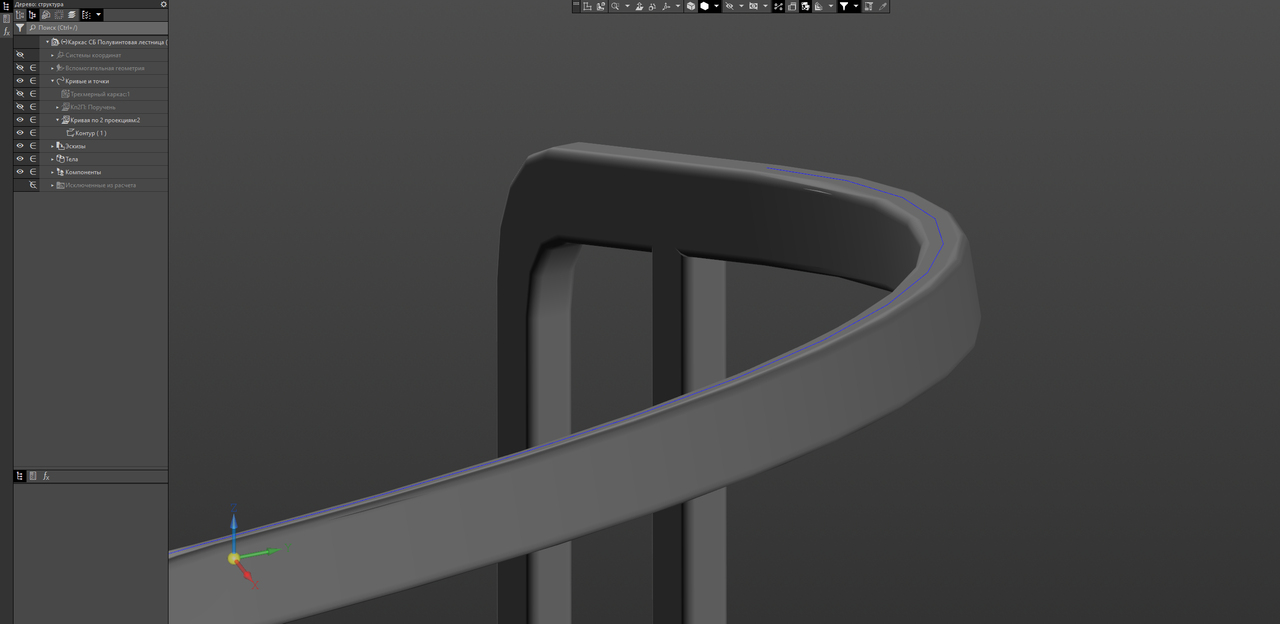

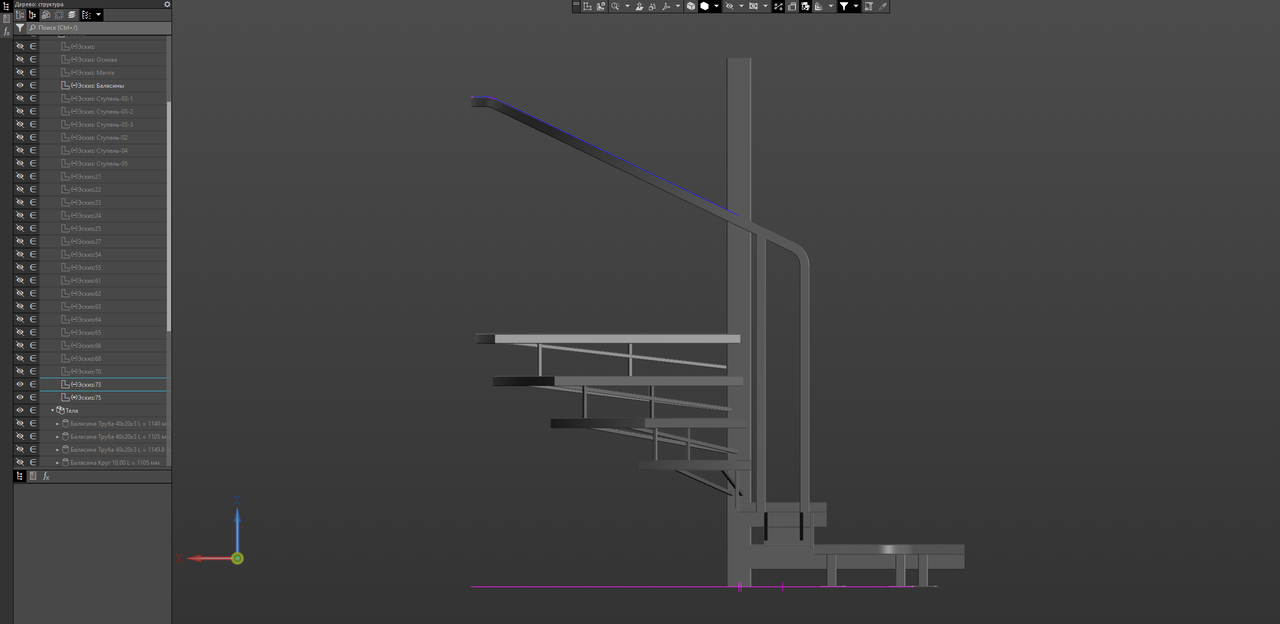

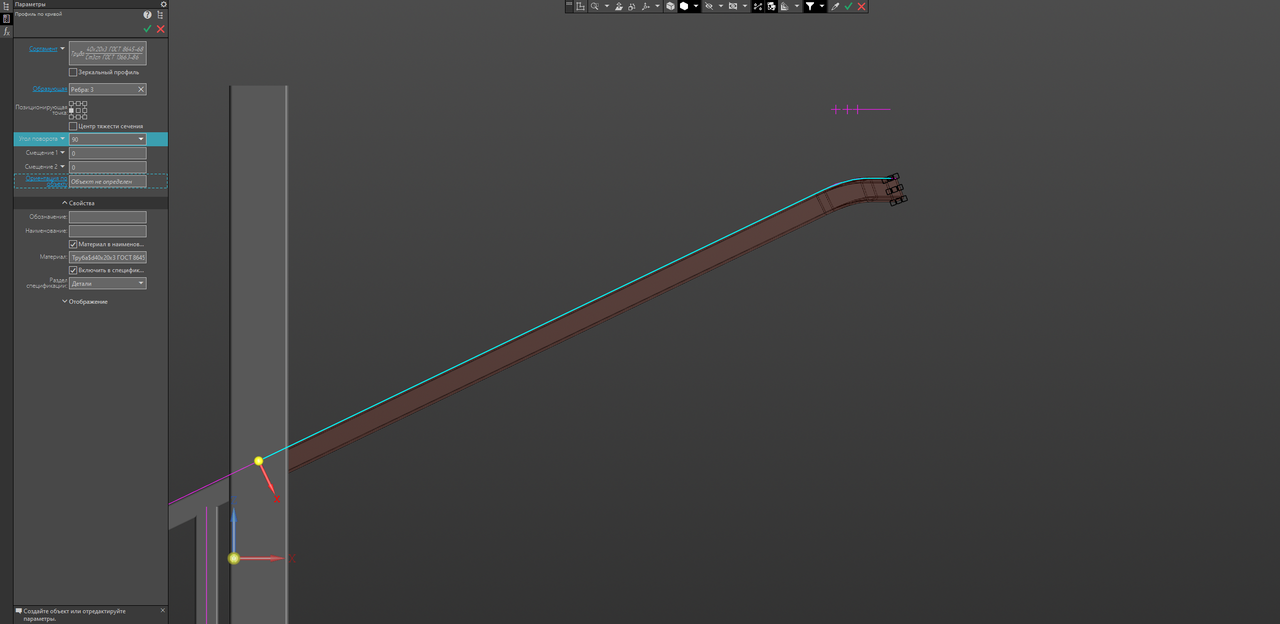

Перепробовал всё что мог, но уже отчаялся гнуть эту трубу. Пытаюсь построить поручень из трубы 20х40х3 мм для полувинтовой лестницы радиусом в 1060 мм и высотой 582 мм от уровня 1060 мм от нижней, первой ступени до уровня 944,5 мм от верхней, последней ступени. Построил кривую по двум проекциям, кривая вышла вполне сносной, хотя ещё бы поработал над скруглением стыка между гнутой по спирали и горизонтальной труб. Проблема только в том, что нет никакого контроля угла наклона по всей длине трубы — если один конец трубы можно хотя бы ориентировать по объекту, то другой уже под специфическим углом.

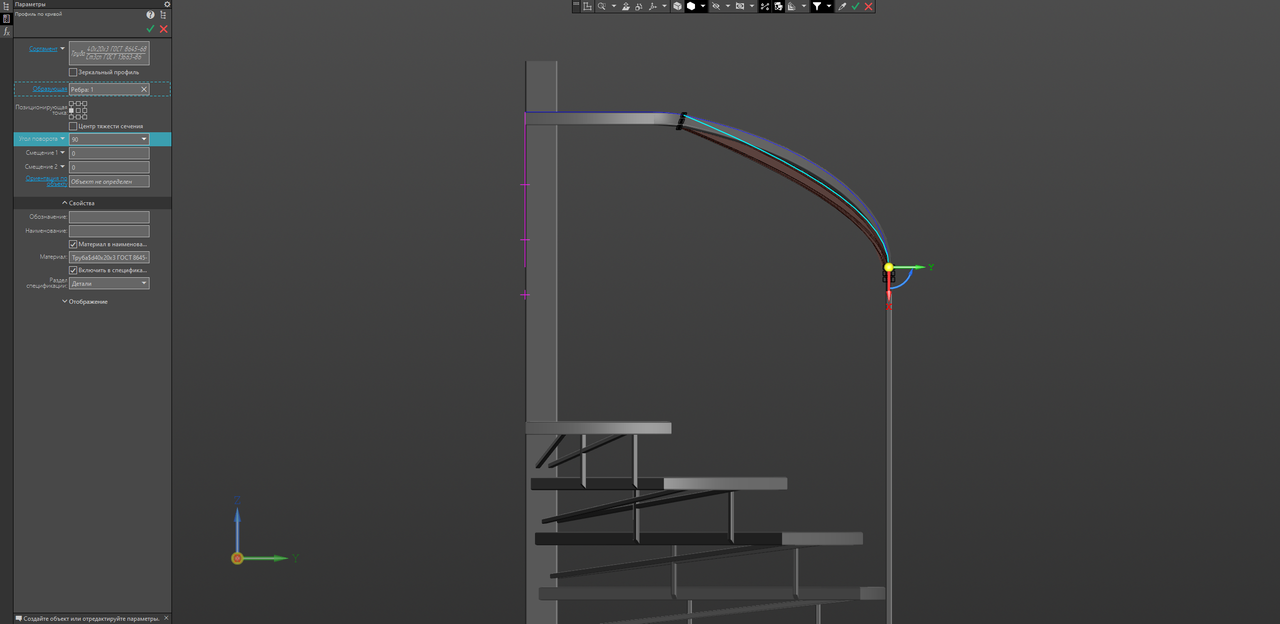

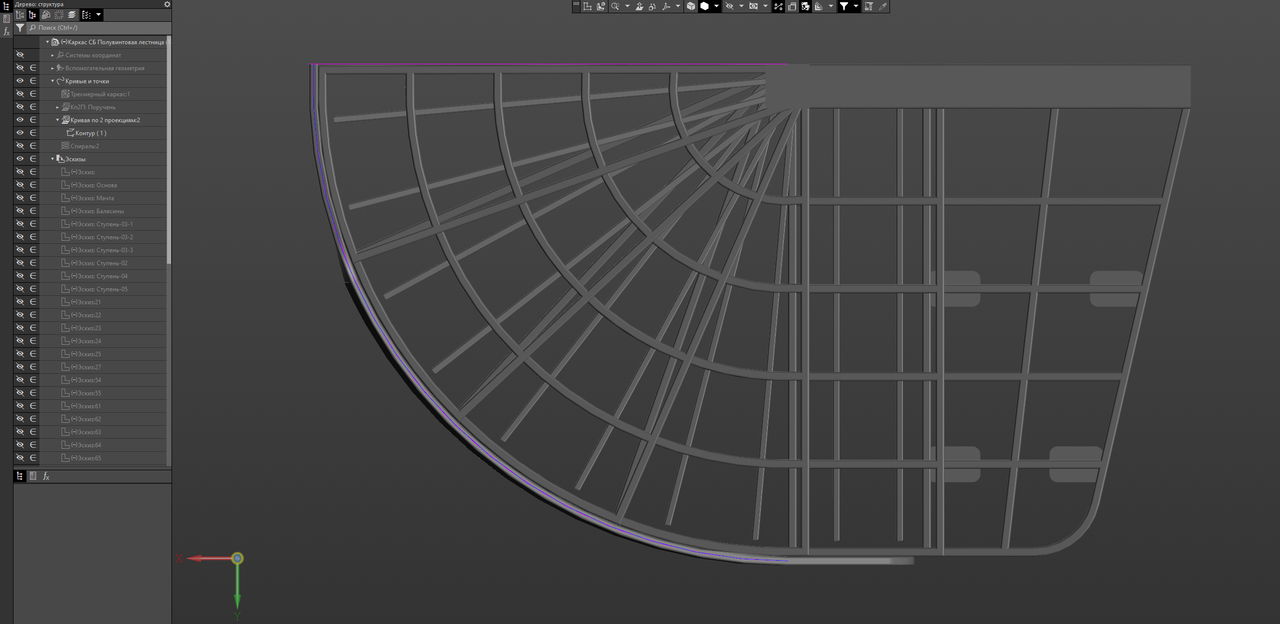

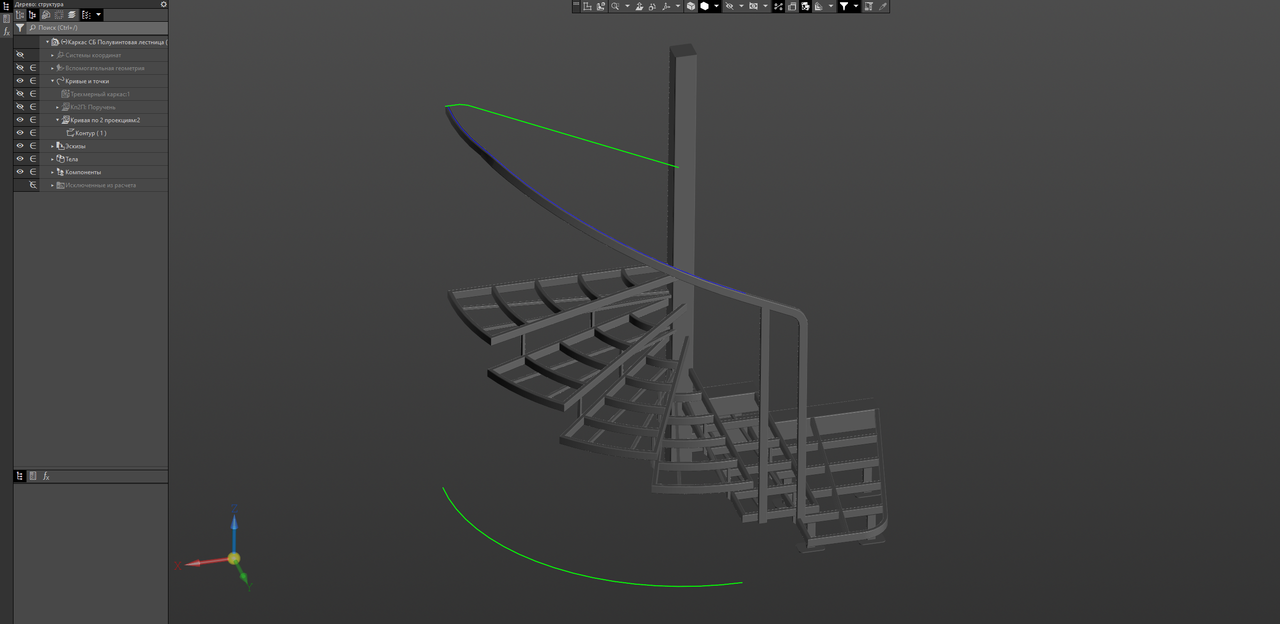

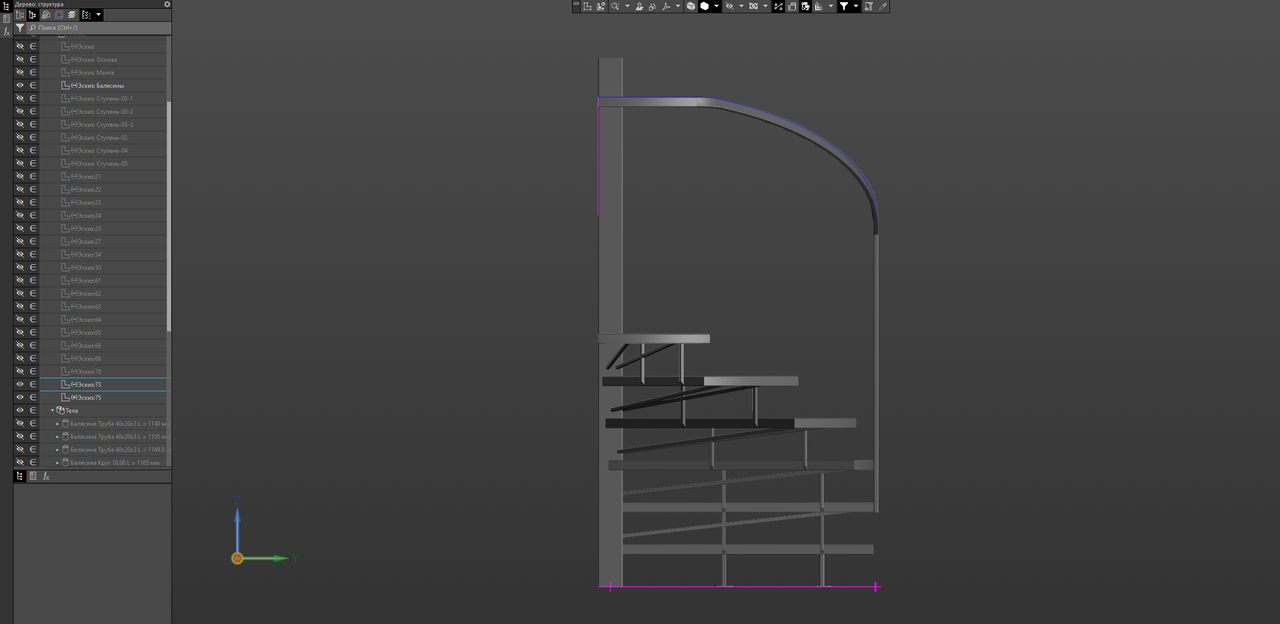

Кривая по двум проекциям

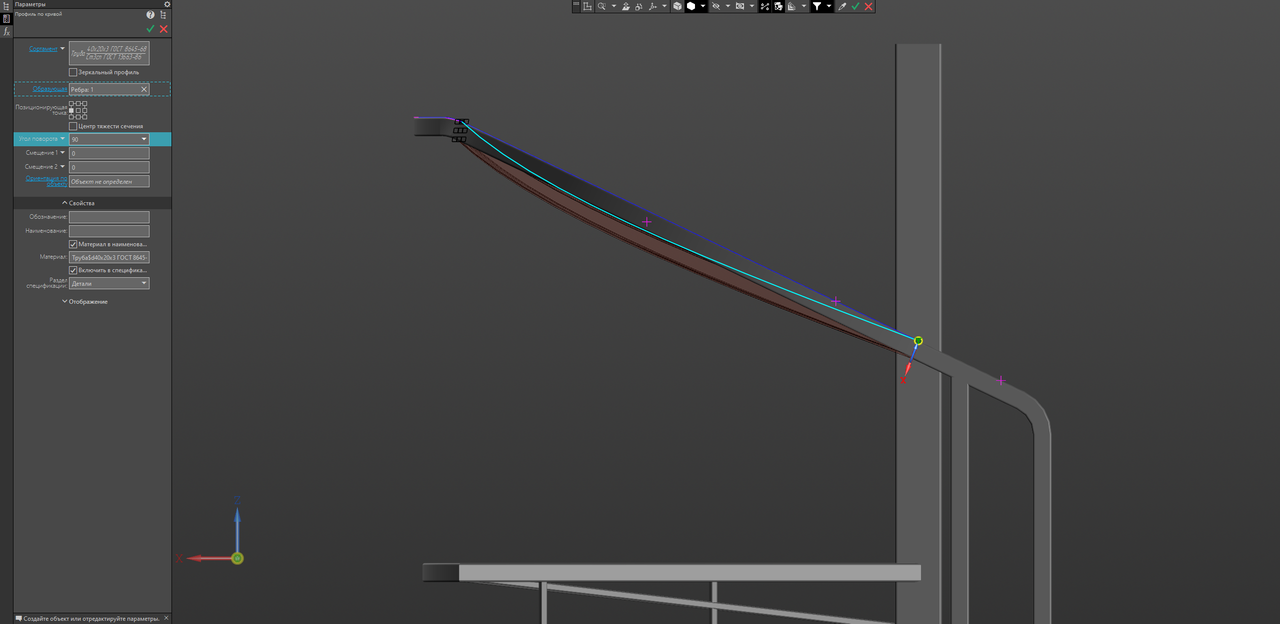

Спираль же если построить — ориентация правильная, но провисает по уровню остальных ступеней.



Хочется построить плавный, округлый поручень плавно перетекающий в балясину первой ступени.

[sabahs 26]

Где модель?

Картинки - Ванга.

[k38j 0]

23 минуты назад, sabahs сказал:

Где модель?

Картинки - Ванга.

Каркасы ступенек не доработаны, но размеры и расположение окончательны. Поручень в сборке Полувинтовая Лестница. Сборка.a3d.



ПЛ1М.zip

[maxx2000 1,161]

каша какая то, но я попробую.

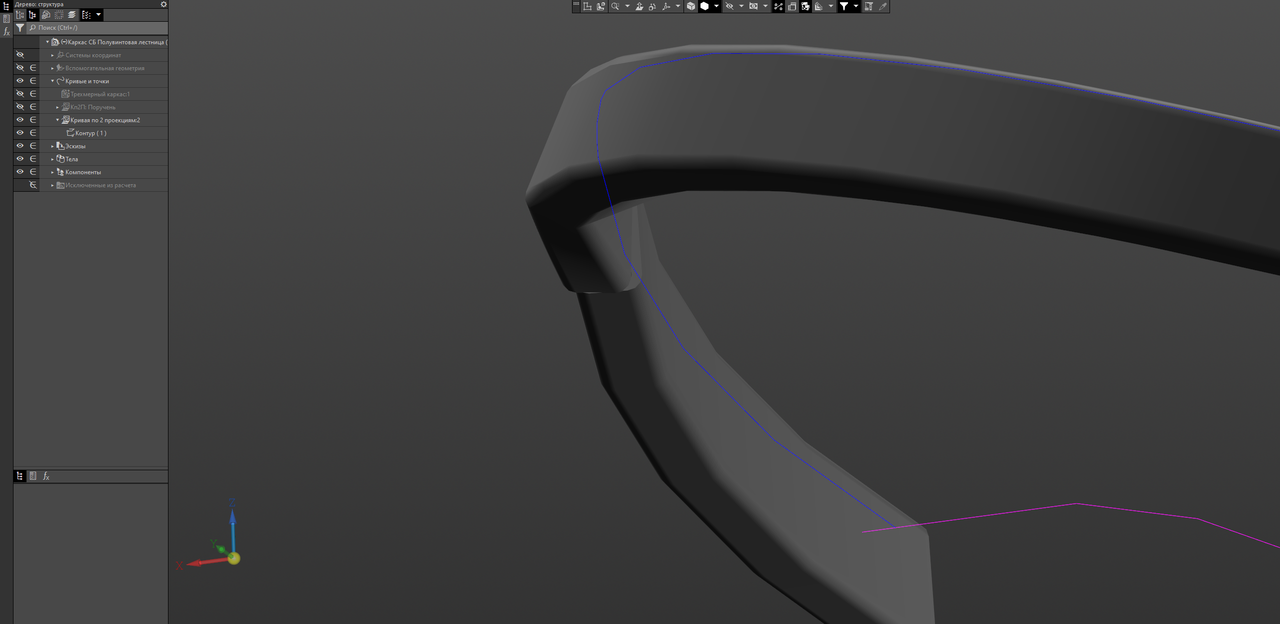

С таким изломом траектории ты не то что не построишь металлоконструкцию , но и не согнёшь в натуре. Придётся делать аппликацию.



если нужна просто вот такая картинка,

то  собрать контур и вытянуть элемент по траектории, затем применить оболочку.



!!!Вылизывай кривую на которую натягиваешь сортамент!!! Можешь например построить сплайн по точкам.





[sabahs 26]

Просто скруглить кривые.

[zerganalizer 611]

При построении профилей по кривой-направлению нужно иногда указывать кривую спайна явно, она управляет законом изменения ориентации сечения вдоль направляющей кривой.

[maxx2000 1,161]

@zerganalizer ты работал(ешь) в Компасе с модулем Конструирования металлоконструкций?

[zerganalizer 611]

2 минуты назад, maxx2000 сказал:

@zerganalizer ты работал(ешь) в Компасе с модулем Конструирования металлоконструкций?

Нет указания на спайн? Будут вот такие касяки однозначно...

[maxx2000 1,161]

@zerganalizer в качестве направляющей можно использовать любую кривую, хоть ребро модели

[zerganalizer 611]

1 час назад, maxx2000 сказал:

@zerganalizer в качестве направляющей можно использовать любую кривую, хоть ребро модели

А в качестве спайна что? Выбор спайна есть вообще???

Edited August 19, 2025 by zerganalizer

[maxx2000 1,161]

@zerganalizer я же тебе сказал, что любая кривая может быть выбрана в качестве направляющей.

Можно собрать кривую из комбинации кривых, кромок, рёбер и т.п.

[zerganalizer 611]

13 минут назад, maxx2000 сказал:

@zerganalizer я же тебе сказал, что любая кривая может быть выбрана в качестве направляющей.

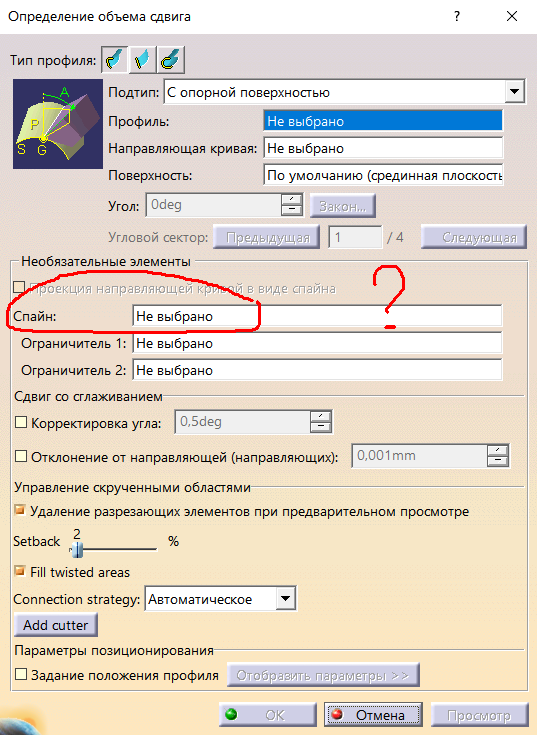

В качестве направляющей - да, а вторая кривая - в качестве спайна, не, нету???

[k38j 0]

6 часов назад, maxx2000 сказал:

каша какая то, но я попробую.

С таким изломом траектории ты не то что не построишь металлоконструкцию , но и не согнёшь в натуре. Придётся делать аппликацию.



если нужна просто вот такая картинка,

то  собрать контур и вытянуть элемент по траектории, затем применить оболочку.



!!!Вылизывай кривую на которую натягиваешь сортамент!!! Можешь например построить сплайн по точкам.





Изначально я именно сплайн по точкам и делал, но получилась какая-то неровная шляпа. Я понимаю, что это из-за того что точки я выставлял ровно по уровню 1 м от каждой ступени, но ничего другого в не лезет — вообще, у меня в голове всё так гладко и складно получается, а как построить всё это с имеющим инструментарием хз. Пробую сейчас разбить поручень на 6 частей: балясина, скругление в поручень, прямой поручень направленный вверх параллельно второй ступени, спиральная часть, скругление в поручень последней ступени, и горизонтальное окончание диаметром 1060 мм.

5 часов назад, sabahs сказал:

Просто скруглить кривые.

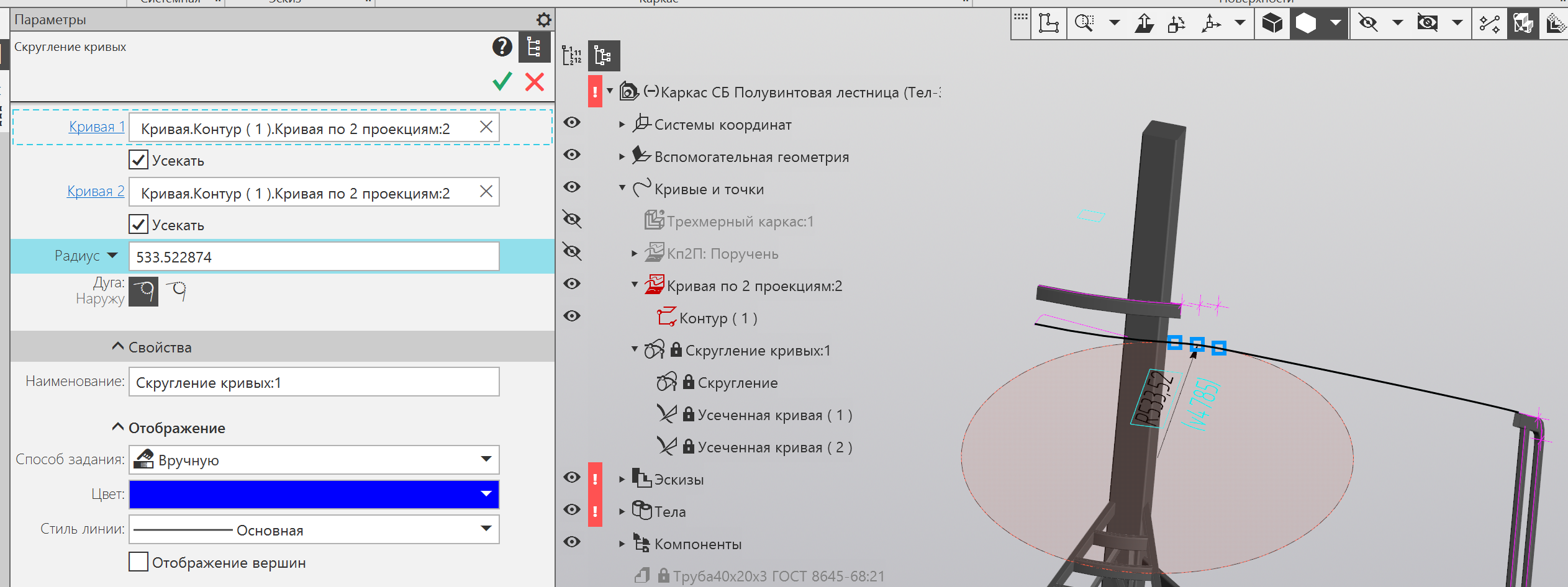

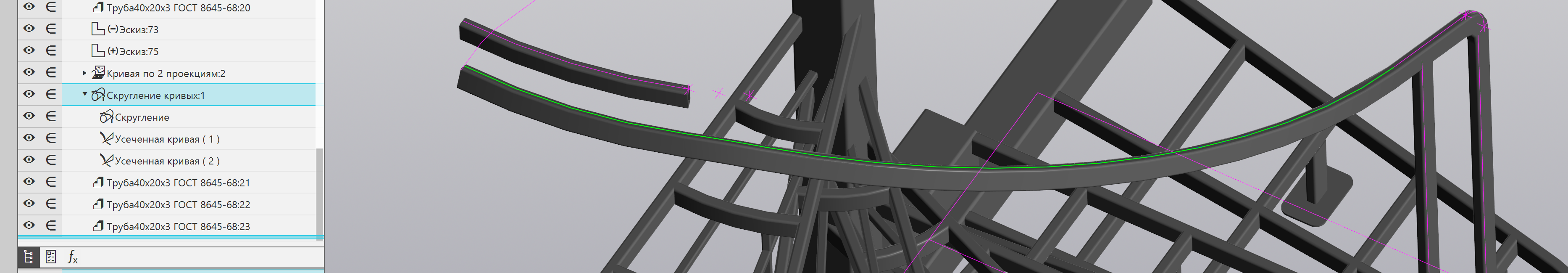

Выглядит многообещающе — только я не совсем понял — какие именно кривые скруглить? Я скруглил спиральную кривую горизонтальную, но ориентация на конце всё равно неправильная.

[sabahs 26]

Кривую по 2 проекциям.

[BSV1 1,982]

13 минут назад, k38j сказал:

... получилась какая-то неровная шляпа.

А что, Компас на цилиндрической поверхности рисовать не умеет?

[k38j 0]

1 минуту назад, BSV1 сказал:

А что, Компас на цилиндрической поверхности рисовать не умеет?

Компас может и умеет — а вот я пока не очень. Долго что-то подобное искал, но так и не нашёл — остановился на сплайне трёхмерного каркаса.

[maxx2000 1,161]

22 минуты назад, zerganalizer сказал:

В качестве направляющей - да, а вторая кривая - в качестве спайна, не, нету???

Ты путаешь с протягиванием по двум направляющим, тут немного другое

1 минуту назад, k38j сказал:

Компас может и умеет — а вот я пока не очень

пока даже не очень понятно что ты хочешь получить. какой формы перила

[k38j 0]

19 минут назад, maxx2000 сказал:

пока даже не очень понятно что ты хочешь получить. какой формы перила

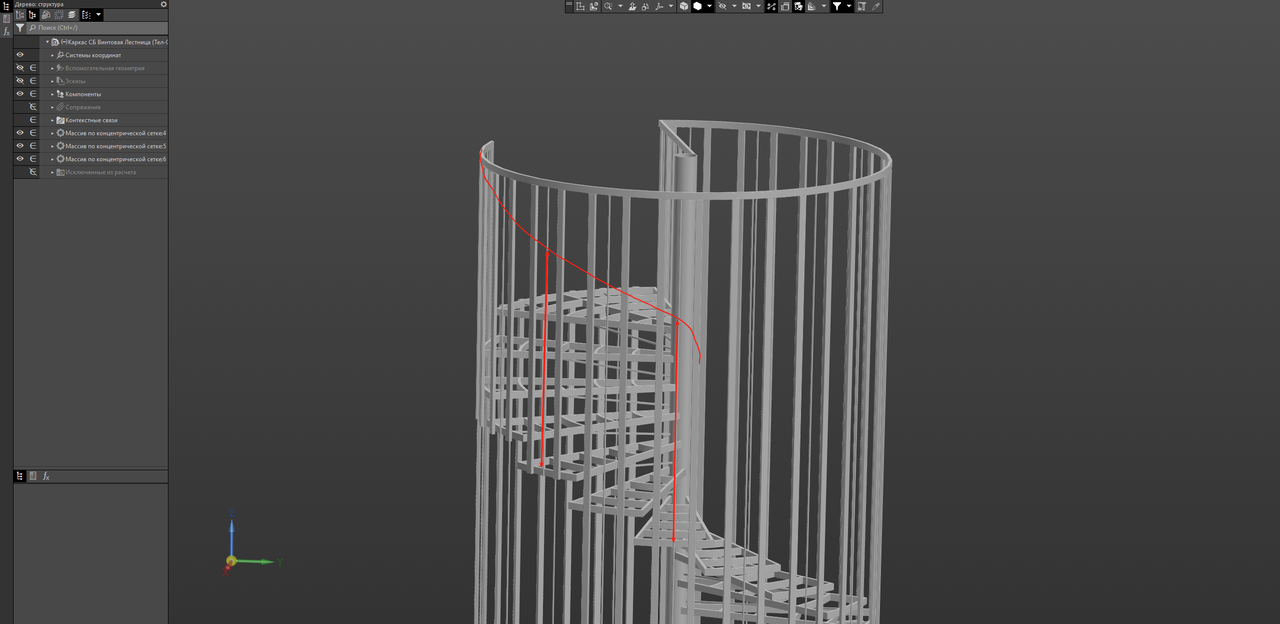

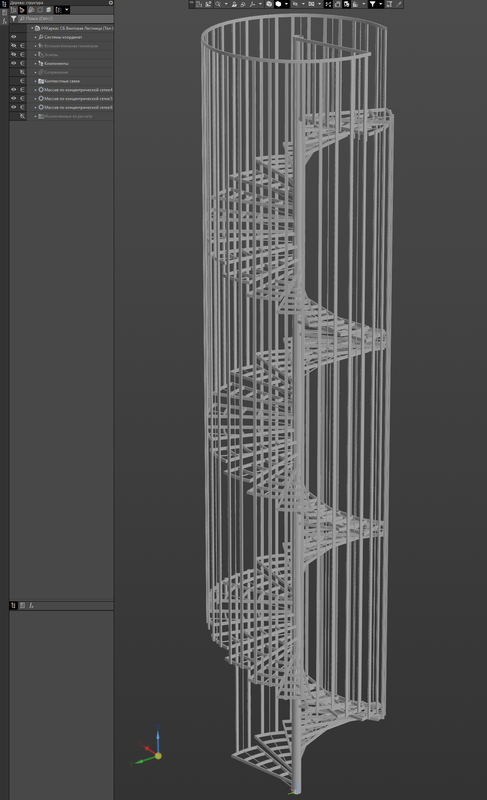

Мой предыдущий проект.



По идее, перила такие же: 2 х 20х40 трубы с кругом 10 мм между ними по центру каждой ступени, только на этот раз нужен поручень, и круг 10 мм между ступенями.

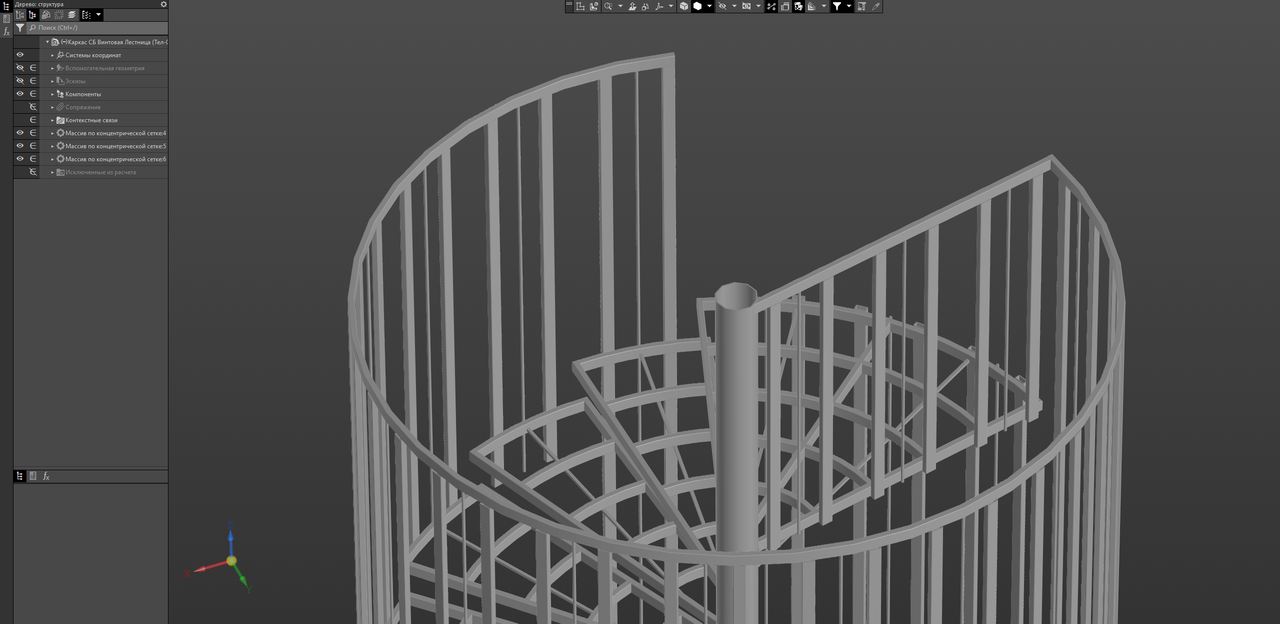

Типа такого:



Иронично, что 3-этажную винтовую лестницу я построил быстрее, и легче чем метровую полувинтовую.

[maxx2000 1,161]

В компасе есть дивный инструмент, Спираль цилиндрическая

[k38j 0]

48 минут назад, maxx2000 сказал:

В компасе есть дивный инструмент, Спираль цилиндрическая



Пробовал уже, но либо я чего-то не понял (скорее всего), либо нужно что-то другое.



23 часа назад, k38j сказал:

Спираль же если построить — ориентация правильная, но провисает по уровню остальных ступеней.
