Проблема с контурной цапфой в симуляторе(токарно фрезерный без шоптурна)

[Vl4d 0]

Нужна помощь.

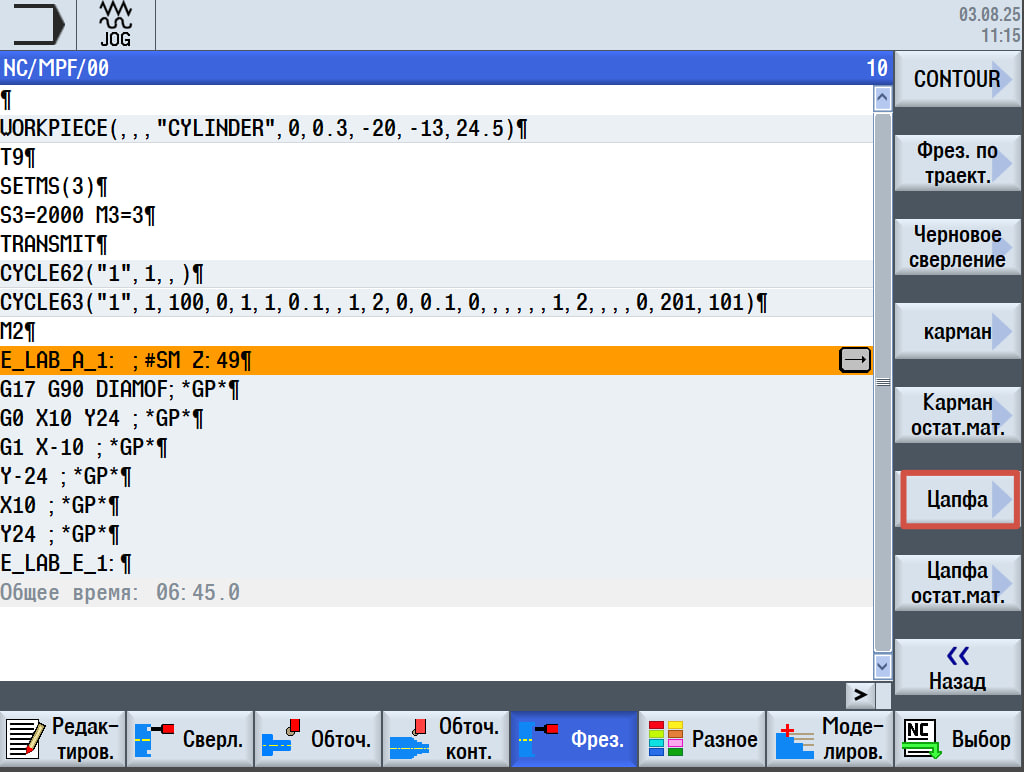

В симуляторе описал цапфу
В итоге он ее не делает просто торцует цилиндр

обычный прямоугольник шир24 на дл10
Я новичек в фрезеровке


Edited August 3, 2025 by Vl4d

[mannul 467]

03.08.2025 в 11:09, Vl4d сказал:

Нужна помощь.
В симуляторе описал цапфу
В итоге он ее не делает просто торцует цилиндр

обычный прямоугольник шир24 на дл10

Для фрезерования цапфы должен быть задан сначала контур заготовки, а потом контур цапфы. Иначе стойка не поймет где выбирать материал.

Все размеры в контуре для фрезерных элементов задаются в радиусном выражении, а не в диаметральном.



Скрытый текст

T9
M6
SETMS(3)
S3=2000 M3=3
G54 G17
WORKPIECE(,,,"CYLINDER",0,0,-20,-13,26)
TRANSMIT
;вызов контура заготовки
CYCLE62("0",1,,)
;вызов контура цапфы
CYCLE62("1",1,,)
CYCLE63("1",1001,50,0,2,-5,280,,1,5,0,0.01,0,,,,,,1,2,,,,0,201,100)
TRAFOOF
SPOS[1]=0
M30
;контур заготовки
E_LAB_A_0: ;#SM Z:4
;#7__DlgK contour definition begin - Don't change!;*GP*;*RO*;*HD*
G17 G90 DIAMOF;*GP*
G0 X13 Y0 ;*GP*
G3 I=AC(0) J=AC(0) ;*GP*
;CON,0,0.0000,1,1,MST:0,0,AX:X,Y,I,J,CYL:1,0,10,TRANS:1;*GP*;*RO*;*HD*
;S,PX:0,PY:0,L1A:13,P1A:0;*GP*;*RO*;*HD*
;ACCW,EX:13,EY:0,CX:0,RAD:13;*GP*;*RO*;*HD*
;#End contour definition end - Don't change!;*GP*;*RO*;*HD*
E_LAB_E_0:
;контур цапфы
E_LAB_A_1: ;#SM Z:7
;#7__DlgK contour definition begin - Don't change!;*GP*;*RO*;*HD*
G17 G90 DIAMOF;*GP*
G0 X5 Y12 ;*GP*
G1 X-5 ;*GP*
Y-12 ;*GP*
X5 ;*GP*
Y12 ;*GP*
;CON,0,0.0000,0,0,MST:0,0,AX:X,Y,I,J,CYL:1,0,10,TRANS:1;*GP*;*RO*;*HD*
;S,EX:5,EY:12;*GP*;*RO*;*HD*
;LL,EX:-5;*GP*;*RO*;*HD*
;LD,EY:-12;*GP*;*RO*;*HD*
;LR,EX:5;*GP*;*RO*;*HD*
;LU,EY:12;*GP*;*RO*;*HD*
;#End contour definition end - Don't change!;*GP*;*RO*;*HD*
E_LAB_E_1:



Edited August 4, 2025 by mannul

[Vl4d 0]

04.08.2025 в 16:29, mannul сказал:

Для фрезерования цапфы должен быть задан сначала контур заготовки, а потом контур цапфы. Иначе стойка не поймет где выбирать материал.

Все размеры в контуре для фрезерных элементов задаются в радиусном выражении, а не в диаметральном.



  Скрыть содержимое

T9
M6
SETMS(3)
S3=2000 M3=3
G54 G17
WORKPIECE(,,,"CYLINDER",0,0,-20,-13,26)
TRANSMIT
;вызов контура заготовки
CYCLE62("0",1,,)
;вызов контура цапфы
CYCLE62("1",1,,)
CYCLE63("1",1001,50,0,2,-5,280,,1,5,0,0.01,0,,,,,,1,2,,,,0,201,100)
TRAFOOF
SPOS[1]=0
M30
;контур заготовки
E_LAB_A_0: ;#SM Z:4
;#7__DlgK contour definition begin - Don't change!;*GP*;*RO*;*HD*
G17 G90 DIAMOF;*GP*
G0 X13 Y0 ;*GP*
G3 I=AC(0) J=AC(0) ;*GP*
;CON,0,0.0000,1,1,MST:0,0,AX:X,Y,I,J,CYL:1,0,10,TRANS:1;*GP*;*RO*;*HD*
;S,PX:0,PY:0,L1A:13,P1A:0;*GP*;*RO*;*HD*
;ACCW,EX:13,EY:0,CX:0,RAD:13;*GP*;*RO*;*HD*
;#End contour definition end - Don't change!;*GP*;*RO*;*HD*
E_LAB_E_0:
;контур цапфы
E_LAB_A_1: ;#SM Z:7
;#7__DlgK contour definition begin - Don't change!;*GP*;*RO*;*HD*
G17 G90 DIAMOF;*GP*
G0 X5 Y12 ;*GP*
G1 X-5 ;*GP*
Y-12 ;*GP*
X5 ;*GP*
Y12 ;*GP*
;CON,0,0.0000,0,0,MST:0,0,AX:X,Y,I,J,CYL:1,0,10,TRANS:1;*GP*;*RO*;*HD*
;S,EX:5,EY:12;*GP*;*RO*;*HD*
;LL,EX:-5;*GP*;*RO*;*HD*
;LD,EY:-12;*GP*;*RO*;*HD*
;LR,EX:5;*GP*;*RO*;*HD*
;LU,EY:12;*GP*;*RO*;*HD*
;#End contour definition end - Don't change!;*GP*;*RO*;*HD*
E_LAB_E_1:



Спасибо!
