Вырезы в поверхности неправильной формы


ChiCha

Recommended Posts

Час добрый всем!

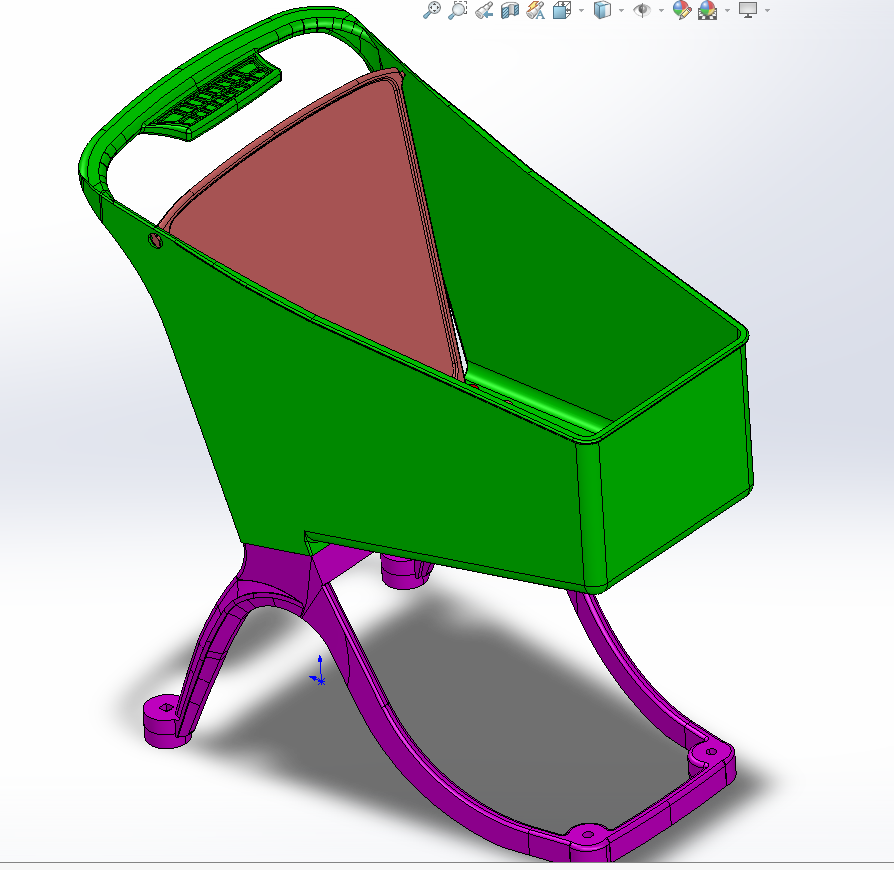

Никак не могу понять как сделать вырезы на корпусе тележки. Есть плоская заготовка вырезов. Нужно как бы обернуть эту заготовку вокруг корзины и сделать в ней вырезы. На скруглениях они тоже должны быть.

Бьюсь уже неделю.

Помогите, кто знает!

Спасибо!



Link to post
Share on other sites


UnPinned posts

Учись интегрировать - если не можешь взять сразу, бери по частям. :smile:

Чудес не бывает. Бывают необъяснимые явления.

Link to post
Share on other sites
2 часа назад, ChiCha сказал:

Помогите, кто знает!

Как покупатель считаю, что метллаические тележки лучше.



Многие производители упростили себе задачу и делают дырки только на плоских поверхностях:

Picture background

Но можно сделать плоскости, а потом заполнить вырезами уголочки:

Picture background



Так же есть инструмент ПЕРЕНОС.

Если перенести деталь в ЛИСТОВОЙ МЕТАЛЛ, то можно попробовать развернуть всё в плоский вид, сделать вырезы и согнуть обнатно. Или изначально сделать плоской с вырезами в ЛИСТОВОМ МЕТАЛЛЕ, а потом согнуть.

Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
2 часа назад, ChiCha сказал:

Никак не могу понять как сделать вырезы на корпусе тележки. Есть плоская заготовка вырезов. Нужно как бы обернуть эту заготовку вокруг корзины

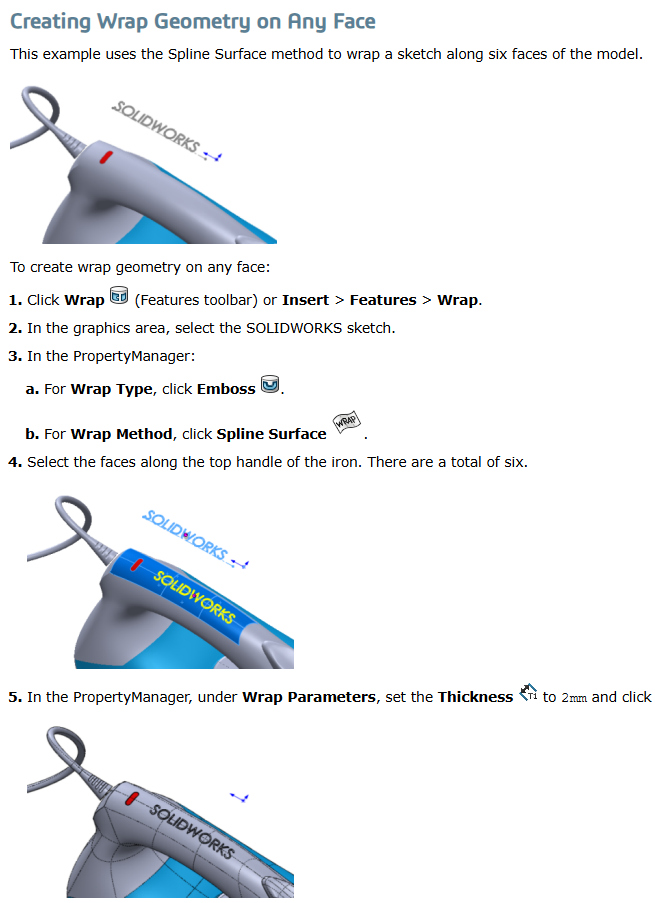

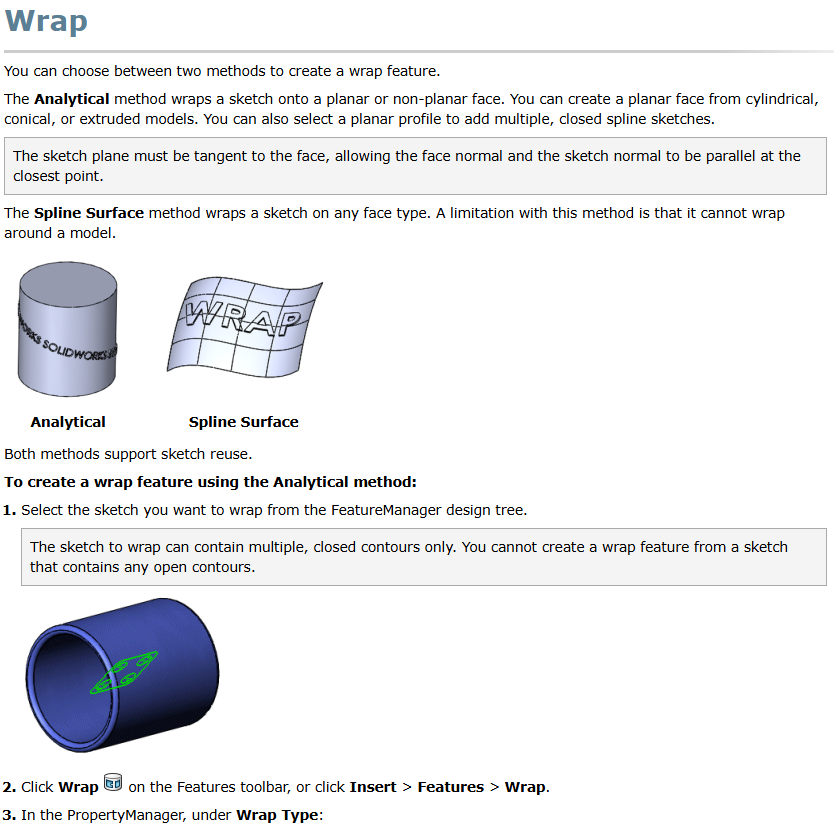

Вот вроде бы ваш случай. На вкладке Features/Элементы есть.


9 минут назад, Kelny сказал:

Как покупатель считаю, что метллаические тележки лучше.

а производитель считает, что металлические тележки дороже:biggrin:

Link to post
Share on other sites
1 час назад, BSV1 сказал:

Учись интегрировать - если не можешь взять сразу, бери по частям. :smile:

Пробовал. Фишка в том, что изначально ее не я проектировал: она пришла ко мне в STEP-е. Клиент хочет лицезреть приложенный паттерн на всей торцевой поверхности. Развертку всего торца сделал, паттерн сформировал... Сижу теперь и думаю... и чо? :-)

Остальная моя логика была такая же, как предлагалось в обсуждениях выше. Но ни один из способов облегчения не принес.

Листовой металл — круто! Сделал, развернул на плоскость, вырезал дырки.... а как обратно-то согнуть? Может я чего-то еще не умею... (Это скорее всего) :-)

Пробовал и частями, и 3D скетч, и warp пробовал, и deform пробовал... Пробовал и не верил, что в SW нет фишки обернуть "фантик" вокруг "конфетки".

Все это привело меня в состояние отчаяния... Потому прошу помощи у знатоков... Наверняка, кто-то сталкивался с подобными задачами...

18 минут назад, Nod801 сказал:

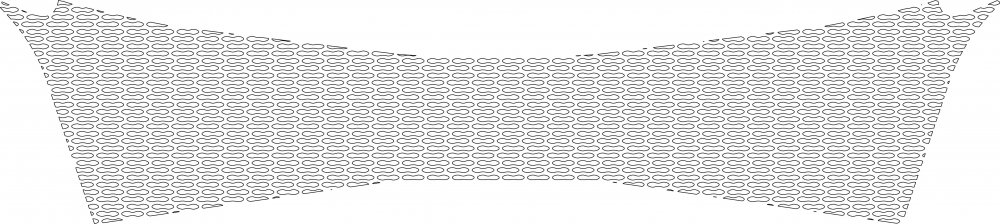

@ChiCha Лучше будет, если выложишь детали и эту развёртку выреза\ов

Это не проблема. только сюда не получится.

Link to post
Share on other sites
44 минуты назад, ChiCha сказал:

Листовой металл — круто! Сделал, развернул на плоскость, вырезал дырки.... а как обратно-то согнуть?

сделай в CREO

А так, ТЫЦ

"Этих команд я не знаю и никогда не юзал."@Dimetil Gidrozin (С)

"Солид это не геометрия и не тригонометрия и не алгебра это программа объёмного моделирования. возьми свою геометрию и дай мне 3-D модель развертки для станка.@Dimetil Gidrozin(С)

"Я децилион лет работаю в солиде но ни разу не читал стандартной чуши про настройки)) вообще не шарю в настройках)) короче это бред))" @Dimetil Gidrozin Dnepr (С)

"Много волшебных крутилок-перделок как в Power mill. Именно в этом и заключается комфорт работы и предупреждение ошибок в УП." @vik300001 (C)

"В случае одной координаты достаточно одного пальца - среднего@Ветерок (С)

"Пробовал померить силу показывает какие-то ньютоны." @Engineering(С)

"Это только в интернетах некоторые персонажи все умеют и знают, а на деле у них тупняк и нытье начинается." @lem_on(С)

Link to post
Share on other sites

Basket_Cart_Pattern.rar

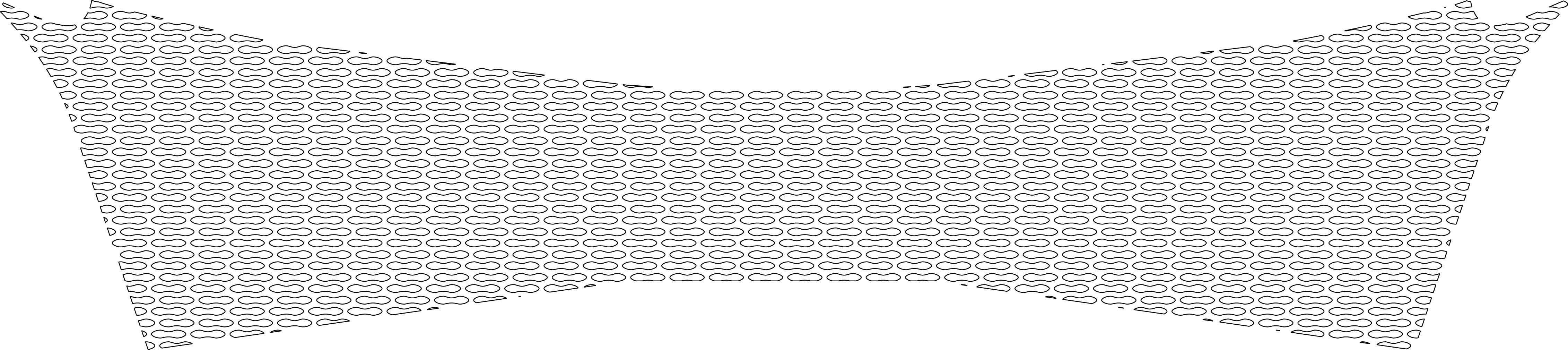

Два файлика сюда выложил. :-)

2 минуты назад, ChiCha сказал:



1 минуту назад, ChiCha сказал:

Basket_Cart_Pattern.rar

Два файлика сюда выложил. :-)

Вот эти.

10 минут назад, maxx2000 сказал:

сделай в CREO

А так, ТЫЦ

Такие штуки смотрел... Но в моем случае не все так однозначно. У меня не получалось контролировать сопряжения границ. Получалась дичь какая-то.

Link to post
Share on other sites
Ветерок

Наверное, направление вырезов должно быть вдоль направления разъема частей формы. Вот и надо их строить на все сразу, а группами - каждую группу от плоскости нужного направления. Скорее всего группа - это будет массив.

И не надо ничего оборачивать.

Link to post
Share on other sites

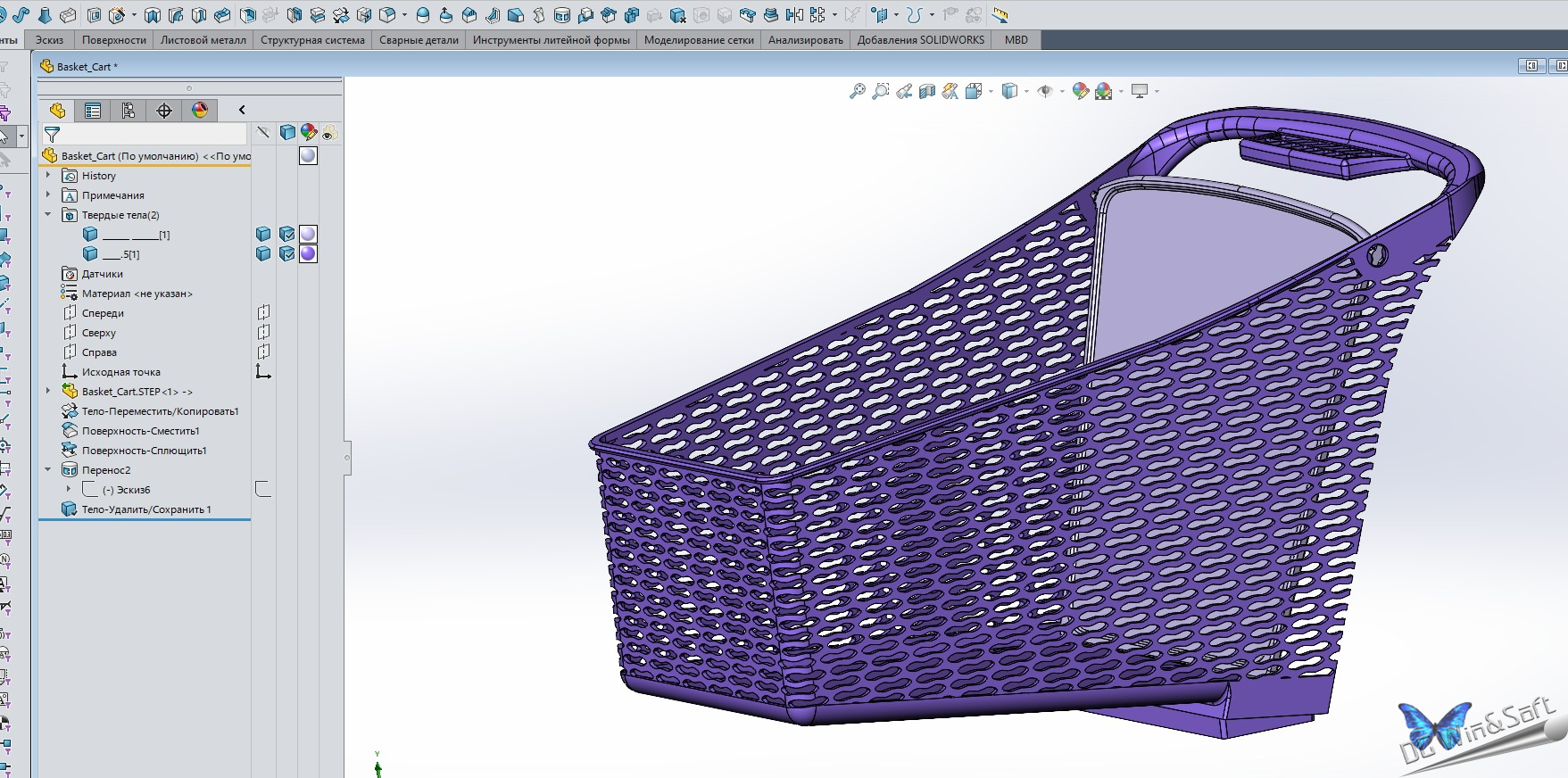

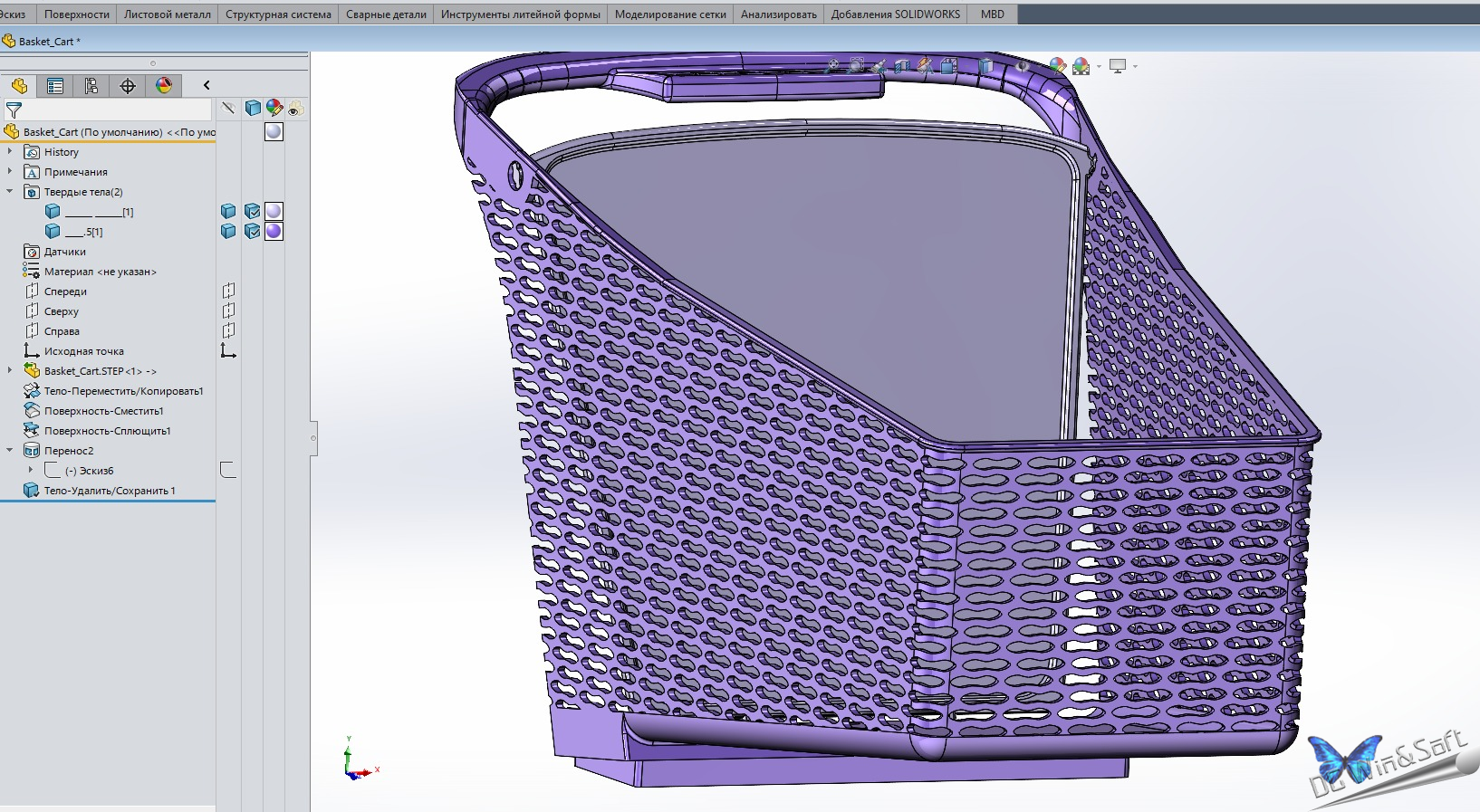

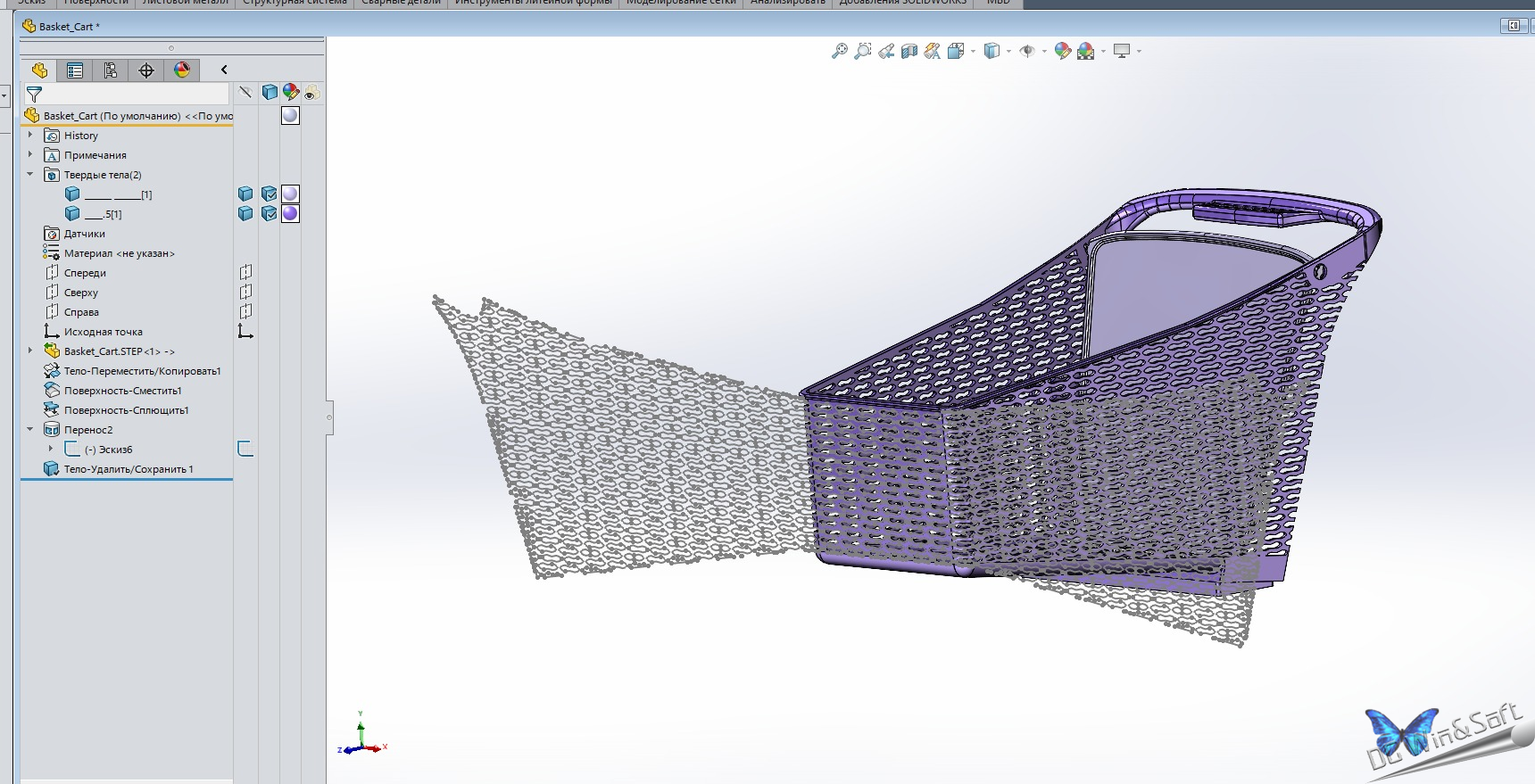

@ChiCha Используй элемент Перенос с удалением

Скрытый текст


















Edited by Nod801
  • Чемпион 1
Link to post
Share on other sites
