SW 2018 Как в одной детали сделать вырез другой деталью способом ОБКАТКИ?

[visla 2]

Здравствуйте.

Есть необходимость выполнить вырез профиля первой детали по контуру второй детали, детали двигаются относительно друг друга по сложной траектории.

Как пример - зубчатое колесо обкатывает ответное колесо, оставляя на ответном контур своего профиля.

Мне не удалось найти нетрудоемкого способа реализовать такое. Только с бубном через "Анализ движения" (с использованием функции - отслеживание траектории), затем куча кривых по большому количеству этих точек, затем excell, далее облако точек, потом сплайн, но это все - "ручной костыль". Финальная кривая-контур все равно приблизительная.

Способ обкатки - самый верный в данном случае, применительно к моей задаче.



Есть ли способ или мысли как это изящнее, главное проще, сделать?



Edited February 28, 2025 by visla
дополнение обьяснения

[Ветерок 2,304]

Была тема про построение шнека для перемещения квадратной бутылки. Было много слов, не помню чем закончилось. Вроде, ничем :) ТФ победил :)

[visla 2]

ТФ - это t-flex? )



Что ж, выходит, в SolidWorks не решить такое? Очень жаль.

Edited February 28, 2025 by visla

[Kelny 1,603]

5 часов назад, visla сказал:

Есть необходимость выполнить вырез профиля первой детали по контуру второй детали, детали двигаются относительно друг друга по сложной траектории.

Вырезать телом по траектории даёт, обкатывать вроде нет.

[Ветерок 2,304]

19 минут назад, Kelny сказал:

по траектории даёт, обкатывать

в чем разница? Если траектория - типаспирали?

[visla 2]

это по сути - зубонарезной процесс, только форма зуба сложная и, к счастью известна, а вот ответку проще обкатыванием получить (известного по неизвестному)

[visla 2]

наверное нужно пояснить получше. видео даст полное понимание проблемы )

5и зубый вал нужно нарезать по 4х зубому

[maxx2000 1,161]

[visla 2]

22 часа назад, maxx2000 сказал:



можете прокомментировать чуть подробнее о программе или ссылку дать?

это спец программа? где можно скачать? в результате на выходе что она предоставляет? (набор точек, кривую контура, функции сегментов кривых)



....



пардон, нашел в интернете. но кажется это касаемо только классического эвольвентного зубчатого зацепления



но штука прикольная

Edited March 3, 2025 by visla

[maxx2000 1,161]

1 час назад, visla сказал:

но кажется это касаемо только классического эвольвентного зубчатого зацепления

если нужно какое-то другое зацепление - Artsoft Gearotic. Хоть в форме котиков строй шестерёнки

[Tiopli 45]

Через motion - путь отслеживания по точкам нельзя?

[visla 2]

Так я об этом в самом начале и написал, что это можно сделать через "Анализ движения" ("Мotion analysis"), но это не дает приемлемой точности ("костыли сплошные"). См. первое сообщение.

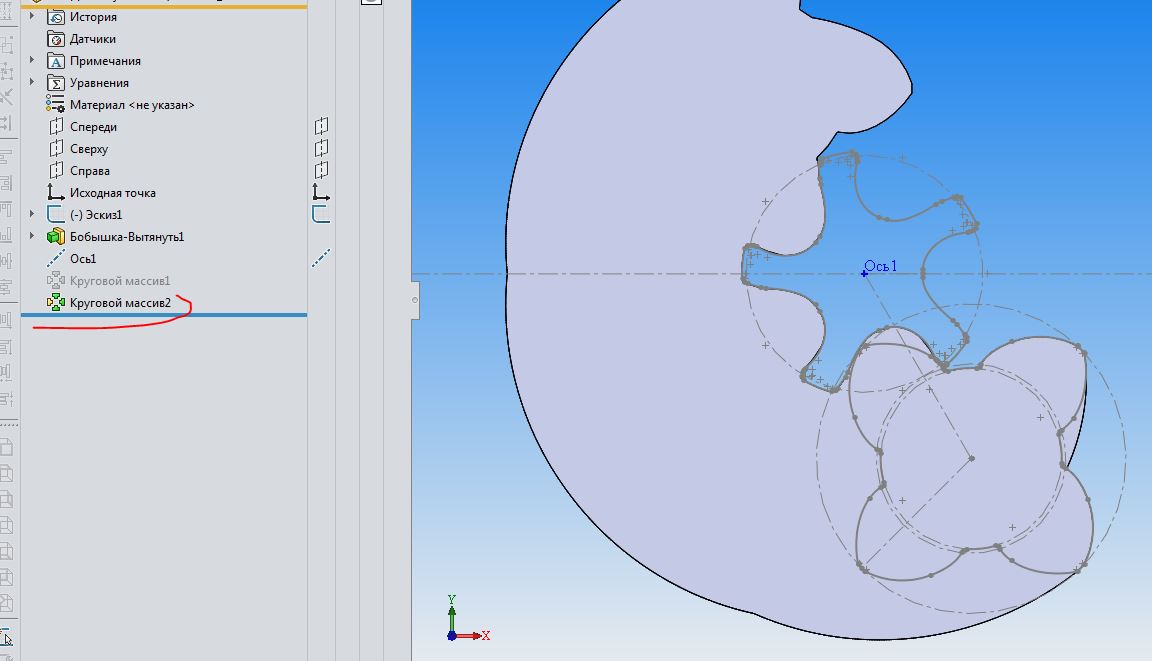

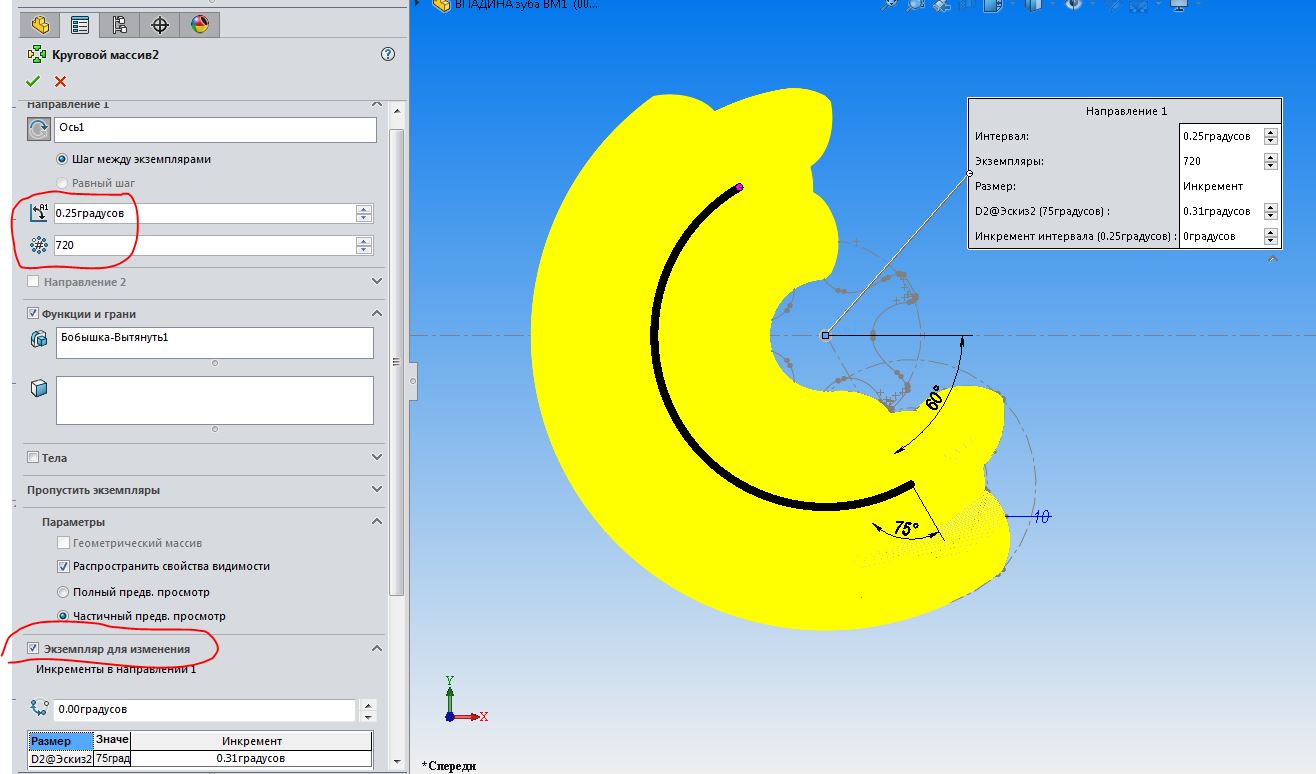

НО! ))) Сегодня утром мне удалось найти решение как это сделать инструментом массива. Хотя расчет значение угла и шага придется подготовить в ручную (вычислить в Excell, например) ну а потом внести данные в значения для массива.

И главное точность поверхности на порядок качественнее (это вопрос желаемой, а главное контролируемой мной дискретности)

[eljer0n 13]

1 час назад, visla сказал:

НО! ))) Сегодня утром мне удалось найти решение как это сделать инструментом массива. Хотя расчет значение угла и шага придется подготовить в ручную (вычислить в Excell, например) ну а потом внести данные в значения для массива.

И главное точность поверхности на порядок качественнее (это вопрос желаемой, а главное контролируемой мной дискретности)

Где же иллюстрация решения?))

[visla 2]

кажется, это никому кроме меня и не нужно было )

ну а далее только увеличивай значение шага и количество, главное чтоб производительности хватало

Edited March 18, 2025 by visla
