Проблема с заданием контакта в explicit модуле

radistMorze

By radistMorze,
in Abaqus

 Share Followers 0

Recommended Posts

radistMorze

radistMorze 0

Posted
Posted

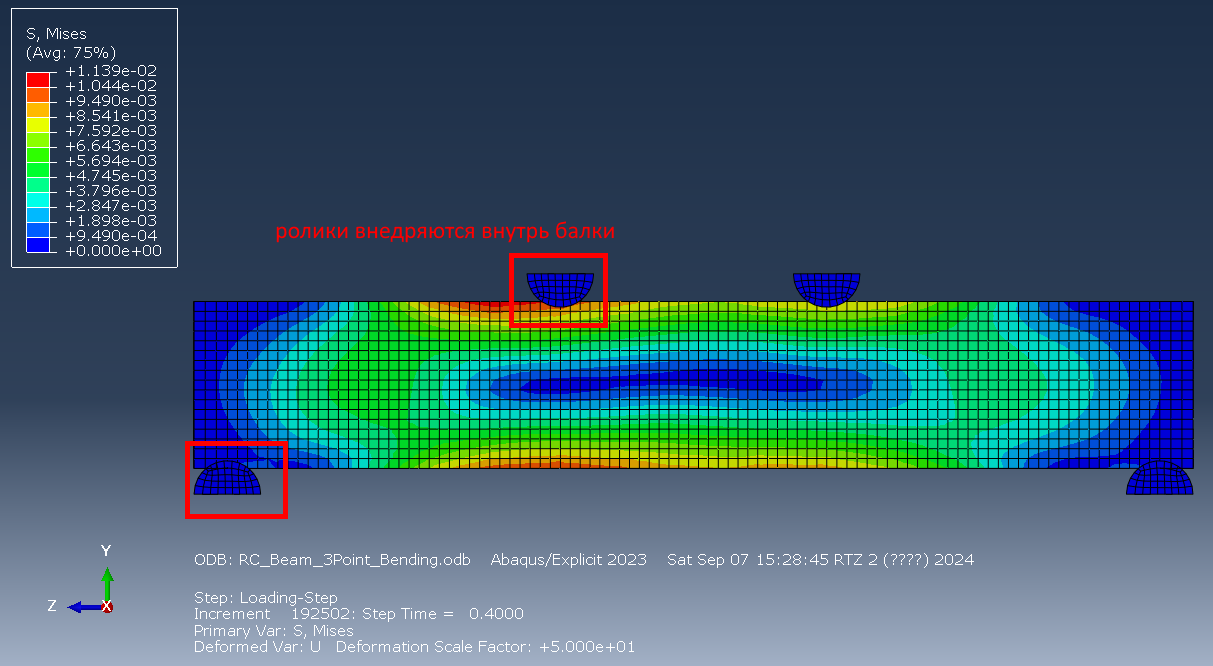

Решаю задачу из примера с ютуб, скачать можно с гитхаба. В видео у автора схема деформируется совместно, результат поулчается адекватный. Когда открываю у себя в Abaqus2023 задача обновляется и при решении ролики внедряются в тело балки, то есть слетает настройка контакта и не могу получить такой же результат. Проблема видимо связана с явным решателем, решал похожие задачи на статике и с контактами все было ок. Подскажите в чем может быть проблема?




Link to post
Share on other sites


UnPinned posts
Alexejswt

Alexejswt 32

Posted
Posted

У вас масштабный коэффициент высокий = 50. Т.е масштабирование реальных перемещений в 50 раз. Поставьте 1.


Link to post
Share on other sites
Jesse

Jesse 1,027

Posted
Posted
07.09.2024 в 17:55, radistMorze сказал:

в чем может быть проблема?

быть может проблема в типе контакта? Если контакт типа penalty, то там бывает какой-то penetration допустимый.
Если контакт normal largange, то взаимопроникновение не допустимо, но зато сходимость хуже..

Link to post
Share on other sites
