CAD-Аниматор (анимация параметризованных изображений) в КОМПАСе и Инвенторе

[ainis 2]

Программа CAD-Аниматор предназначена для анимации (приведения в движение) параметризованных изображений в документе (чертеже или фрагменте) КОМПАСа или в эскизах деталей Autodesk Inventor. Такие изображения должны содержать размеры, изменение которых приводит к перестройке изображений, и внешние переменные, связанные с такими размерами.
CAD-Аниматор подключается к текущему документу, получает внешние переменные, после чего можно автоматически или вручную создавать списки значений переменных, а затем проводить анимацию. С КОМПАСом LT программа не работает.
С помощью программы, в частности, можно анимировать кинематические схемы механизмов.

Скачать программу можно отсюда: https://disk.yandex.ru/d/41R7tyuQ4j6mWw

В папке "Версия 3" находится сама программа версии 3.1 (запускающий файл CAD-Animator.exe). Программа работает в ОС семейства Windows и не требует установки (достаточно скопировать всё содержимое указанной папки на жесткий диск компьютера и запустить ее).

В папке "Кинемат. схемы" находятся документы КОМПАСа с параметризованными кинематическими схемами механизмов.

В папке "Руководства пользователя" находится руководство пользователя программы.

В папке "Видео" находится видео, показывающее пример использования программы.

Программа бесплатна и поставляется "как есть": за проблемы, возникающие в процессе эксплуатации программы, разработчик и распространитель ответственности не несут.

[ainis 2]

Представляю новую версию программы анимации.

Новая версия позволяет менять внешние переменные трехмерных и графических документов - деталей, сборок, чертежей и фрагментов. Таким образом, с ее помощью можно анимировать не только кинематические схемы, но и трехмерные объекты.

Программа находится здесь
В папке "CAD-Animator" находится сама программа с запускающим файлом CAD-Animator.exe. Программа не требует установки, просто перенесите папку в нужное место на компьютере и запускайте программу.
Файл "CAD-Animator v.4. Руководство пользователя.pdf" содержит руководство пользователя программы. Прошу обратить внимание на раздел 9, который содержит описание изменений в программе.
ПРОГРАММА БЕСПЛАТНА.
Папка "Примеры" содержит примеры анимированных деталей КОМПАСа.
Если вам понравилась программа, с благодарностью приму донаты. Реквизиты для перевода указаны в файле "ReadMe.txt"

Edited April 12 by ainis

[ainis 2]

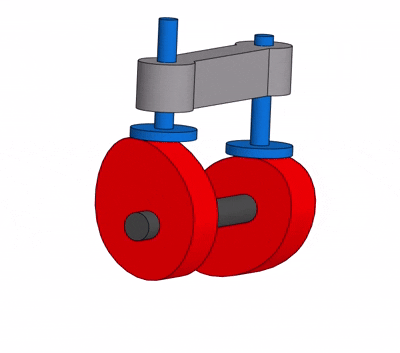

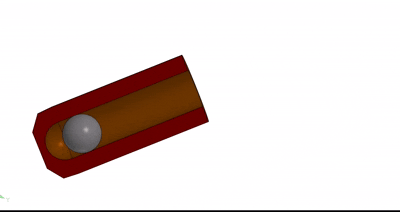

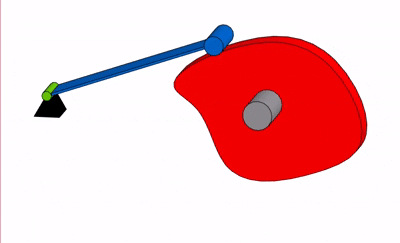

Ниже примеры деталей, анимированных с помощью программы.

[ainis 2]

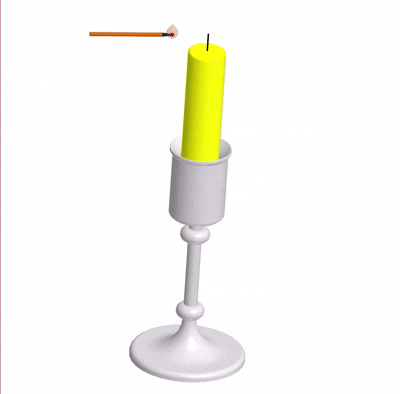

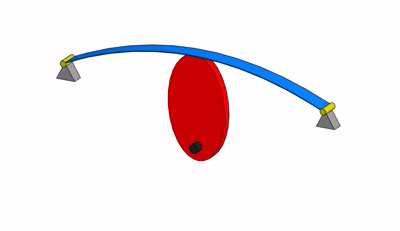

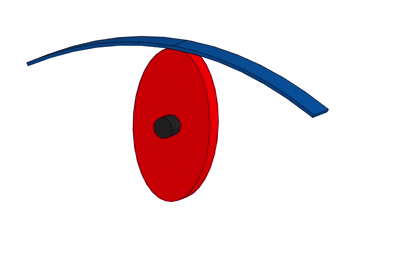

Еще примеры анимированных деталей. Они находятся в папке "Примеры".

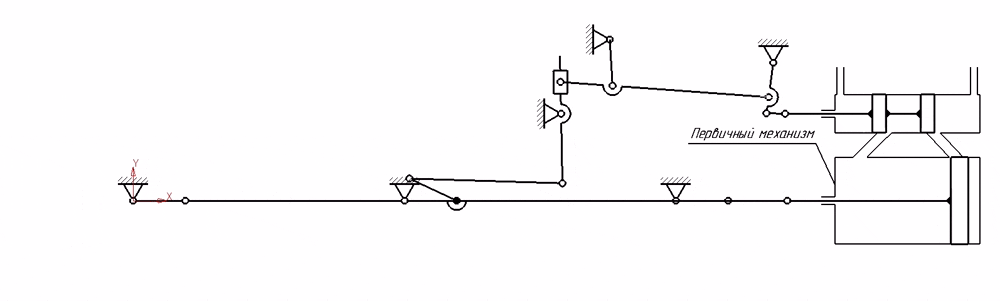

Добавлен пример параметризованной кинематической схемы.

[ainis 2]

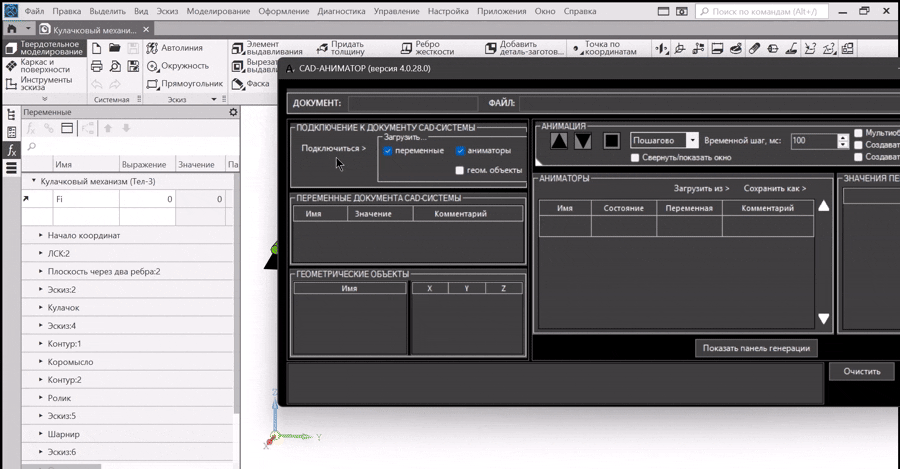

Вот так запускается анимация в документах в папке "Примеры":



[BSV1 1,958]

12.04.2026 в 08:42, ainis сказал:

Представляю новую версию программы анимации.

Забавно.

А что, АСКОН сам не осилил?

[ainis 2]

Оказывается, я ошибся и не добавил в папку "Примеры" фрагмент с параметризованной кинематической схемой "Привод паровоза.frw". Ошибка исправлена, фрагмент со схемой добавлен.

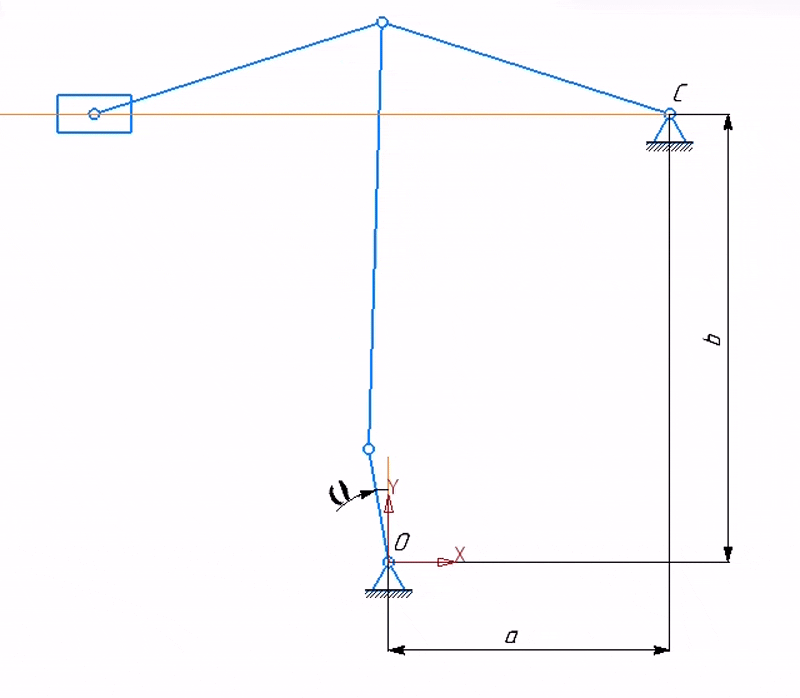

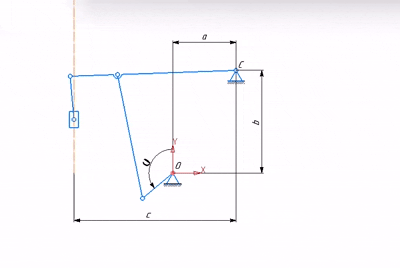

Еще добавлено 14 фрагментов с параметризованными кинематическими схемами одноподвижных механизмов (примеры см. ниже), каждый фрагмент содержит таблицу переменных, с помощью которых можно создавать до 10 вариантов схемы.



15.04.2026 в 19:57, BSV1 сказал:

Забавно.

А что, АСКОН сам не осилил?

В КОМПАСе есть библиотека анимации, но она работает только со сборками.

[ainis 2]

Выложена новая версия программы - повышено удобство ее использования.

[ainis 2]

Папка с программой перенесена в другое онлайн-хранилище.
