Эскиз по траектории на 1/4 окружности из листового металла


Дмитрий Р.

Recommended Posts

Дмитрий Р.

Доброго Дня, Уважаемые форумчани.

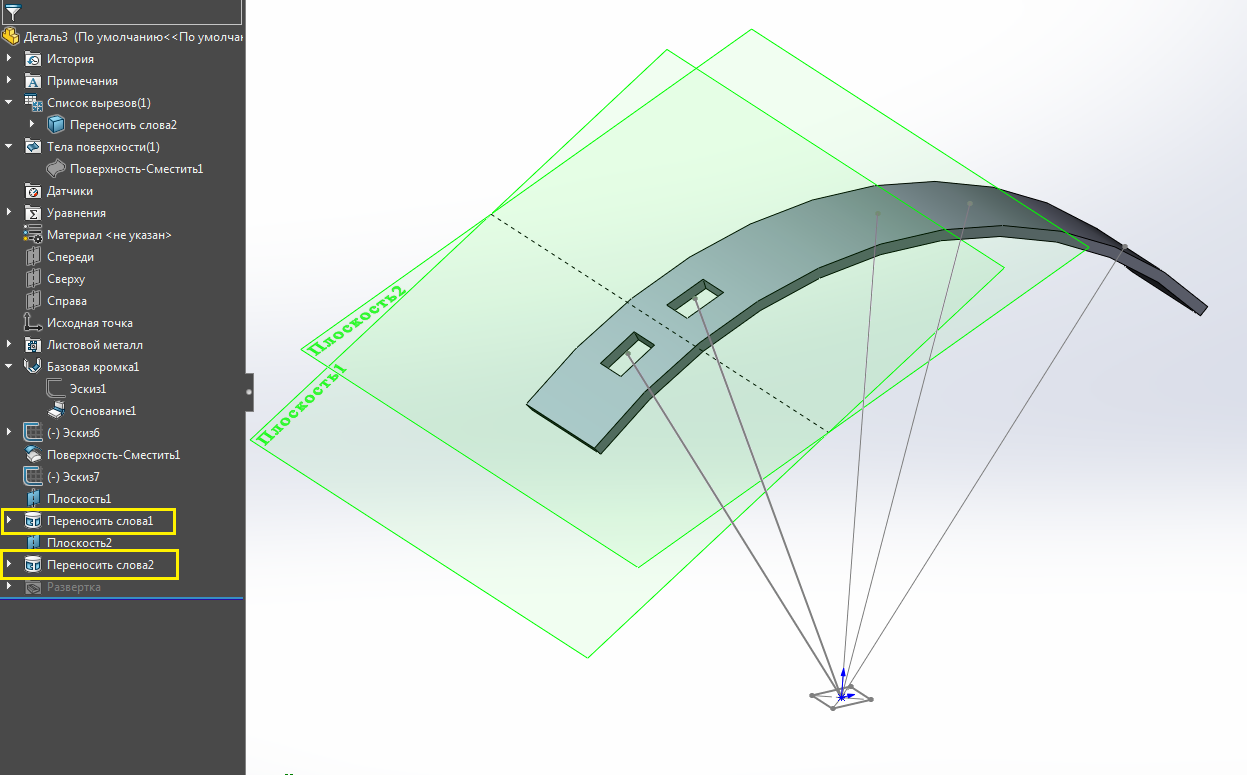

Возникла проблема которую не магу не как решить☹️. Есть модель из листового метала, которая составляет 1/4 окружности. У меня стоит задача сделать в ней технологические отверстия по заданным градусам, тоесть 10,5 , 15 и тд. с сохранение первоначального размера технологического отверстия. При попытки сделать их «вытянутым вырезом» получаю что первоначальная геометрия отличается от той что на поверхности. Подскажите уже все перепробовал не получается.

m9sFpS8



Link to post
Share on other sites


UnPinned posts
Kelny
9 часов назад, Дмитрий Р. сказал:

Подскажите уже все перепробовал не получается.

Разогнуть (инструмент такой), добавить отверстия и согнуть обратно.



9 часов назад, Дмитрий Р. сказал:

с сохранение первоначального размера технологического отверстия

Это что значит? Сначала сверлится круглое отверстие, а потом пластина сгибается? Или наоборот?

Link to post
Share on other sites
Дмитрий Р.

 Доброго дня, нет. Простите пока не понял как пользоваться форумом с прикрепление изображения https://postimg.cc/sQSWMchG вот ссылка на изображение. По осевым линиям нужно сделать технологические отверстия ( прямоугольные). При вырезе он не сохраняет геометрию(. Если делать через инструмент разогнуть я тоже пытался от балды построит некое отверстие, то при использование инструмента согнуть он теряет это отверстие.

Link to post
Share on other sites
BSV1
10 часов назад, Дмитрий Р. сказал:

... не магу не как решить



10 часов назад, Дмитрий Р. сказал:

... тоесть ...

Вот интересно, в школе сейчас русский язык вообще не преподают? :g:

Link to post
Share on other sites
nicomed
10 часов назад, Дмитрий Р. сказал:

У меня стоит задача сделать в ней технологические отверстия по заданным градусам, тоесть 10,5 , 15 и тд. с сохранение первоначального размера технологического отверстия. При попытки сделать их «вытянутым вырезом» получаю что первоначальная геометрия отличается от той что на поверхности

Вам надо сохранить геометрию отверстия ГДЕ ? В развертке, или в готовой детали ?

Link to post
Share on other sites
Дмитрий Р.
Только что, BSV1 сказал:



Вот интересно, в школе сейчас русский язык вообще не преподают? :g:

Ввиду того что у меня не гуманитарный склад ума, а технический и я излагаю свою формулировку в том виде, которым я считаю правильным. Тем более вопрос стоит по техническому вопросу, а не по изучению Русского языка.

Только что, nicomed сказал:

Вам надо сохранить геометрию отверстия ГДЕ ? В развертке, или в готовой детали ?

и там и там. В solid works есть инструмент перенос. Он переносит эскиз на окружность с соблюдением изначальных параметров и при развертке они сохраняются. но перенос работает только на плоскость  и я не понимаю как его связать с координатами, которые у меня есть. Координаты - осевые линии.

Link to post
Share on other sites
nicomed
9 минут назад, Дмитрий Р. сказал:

и там и там.

Это как ? Начертательная геометрия у "технического склада ума" была ? Как при проецировании на цилиндрическую поверхность плоской фигуры, Вы, планируете получить неискаженный контур ?

Link to post
Share on other sites
Дмитрий Р.
1 минуту назад, nicomed сказал:

Это как ? Начертательная геометрия у "технического склада ума" была ? Как при проецировании на цилиндрическую поверхность плоской фигуры, Вы, планируете получить неискаженный контур ?

Ну как минимум инструментом перенос ( я делаю эскиз переношу его на цилиндрическую плоскость).

Solidworks.Вырез на цилиндрической поверхности (Solidworks. Cut on a cylindrical surface) - поиск Яндекса по видео (yandex.ru)

5 минут назад, nicomed сказал:

Это как ? Начертательная геометрия у "технического склада ума" была ? Как при проецировании на цилиндрическую поверхность плоской фигуры, Вы, планируете получить неискаженный контур ?

Прошу прошения не так прочитал и понял к чему Вы вели, искажённый эскиз получится на цилиндре, но при развертке он сохранит первоначальные параметры, которые были заданы в эскизе.

Link to post
Share on other sites
Kelny
25 минут назад, Дмитрий Р. сказал:

перенос работает только на плоскость  и я не понимаю как его связать с координатами, которые у меня есть. Координаты - осевые линии.

Связать с одной из координать, расчитать или измерить длину между точками на плоскости и задать такое же расстояние на плоскости.

Link to post
Share on other sites
nicomed
8 минут назад, Дмитрий Р. сказал:

Ну как минимум инструментом перенос ( я делаю эскиз переношу его на цилиндрическую плоскость).

Solidworks.Вырез на цилиндрической поверхности (Solidworks. Cut on a cylindrical surface) - поиск Яндекса по видео (yandex.ru)

Вы сами дали ответ на свой вопрос ссылкой на видео. В этом видео как раз и выполняют измерение длины окружности ( в вашем случае длины дуги детали в согнутом состоянии ). А далее, как сказал @Kelny постом выше...

Link to post
Share on other sites
KorovnikovAV

У вас искажение будет или в развертке или на согнутой детали. Либо делайте два исполнения отверстий одно для детали другое для развёртки.

И да, технический склад ума дисграфию не предполагает.

И да, на лазере или пробивном если отверстия сделаете то после вальцовки отверстие поведёт. Тут только сверлить.

Link to post
Share on other sites
Ветерок
2 часа назад, Дмитрий Р. сказал:

которым я считаю правильным

Это только ты считаешь правильным. И в этом твоя ошибка и проблема. На самом деле это неправильно.



2 часа назад, Дмитрий Р. сказал:

не по изучению Русского языка

Не изучение, а использование. Речь об элементарной грамотности.

Link to post
Share on other sites
sloter
4 часа назад, Дмитрий Р. сказал:

но перенос работает только на плоскость



4 часа назад, Дмитрий Р. сказал:

Он переносит эскиз на окружность

Два взаимопротиворечивых высказывания.

4 часа назад, Дмитрий Р. сказал:

и я не понимаю как его связать с координатами, которые у меня есть. Координаты - осевые линии.

По очереди, каждый вырез. Если эскиз выреза повторяется, то можно сделать эскизный блок и вставлять его на плоскость (что бы каждый раз не рисовать).

Скрытый текст


Это если упрощённо. При малой толщине листа погрешность будет не большая. Если нужна высокая точность и\или толщина листа большая, то чуть дольше будет (разметка вырезов на нейтральном слое-поверхности с последующим вырезом "Утолщением поверхности").  Если отверстий не много, то вполне себе вариант.

Link to post
Share on other sites

@Дмитрий Р.

Если решать в лоб:

Строим не в листе (можно без радиусов).

Режем отверстия.

Переводим в лист (выбираем сторону где нужен размер).



                                 Проверено через переводчик.

P.S.  Двойной контур для начального построения лишняя работа.

Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.
