Размер шрифта в зависимости от формата чертежа


Recommended Posts

ak762

Существуют ли рекомендации/указания в ГОСТ по размеру шрифта в зависимости от формата чертежа при простановке размеров, текста, букв сечений и видов.

например, использую в А3 высоту букв 3мм для размера, 5мм для букв баз и видов. При печати на бамаге помню что чертежи были читабельные.

Сейчас оформляю чертежи в форматках А1, А0 возможность проверить на бумаге отсутствует. На экране в пдф можно все увеличить и разглядеть, сомнения возникают как это будет выглядеть на бумаге.

Если нет рекомендации в ЕСКД, кто какие размеры использует начиная с А4 по А0?

Link to post
Share on other sites


UnPinned posts
brigval
12 часов назад, ak762 сказал:

Существуют ли рекомендации/указания в ГОСТ по размеру шрифта в зависимости от формата чертежа при простановке размеров, текста, букв сечений и видов.

например, использую в А3 высоту букв 3мм для размера, 5мм для букв баз и видов. При печати на бамаге помню что чертежи были читабельные.

Сейчас оформляю чертежи в форматках А1, А0 возможность проверить на бумаге отсутствует. На экране в пдф можно все увеличить и разглядеть, сомнения возникают как это будет выглядеть на бумаге.

Если нет рекомендации в ЕСКД, кто какие размеры использует начиная с А4 по А0?

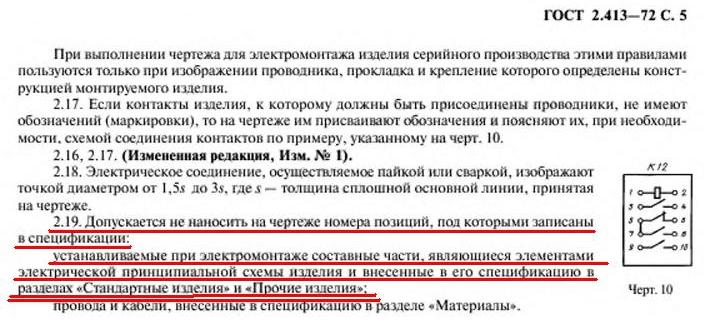

Размер шрифта в тексте 3,5 мм, размеры баз, имен видов, номеров позиций и т.п. - 7 мм.

На бумажных форматах все читается без проблем. На любых форматах.

Самому А0 не приходилось выпускать. Но были многолистовые чертежи А1.

А вообще, странный вопрос. Делаешь по ГОСТ и трава не расти. Там уже все решено.

))

Edited by brigval
Link to post
Share on other sites
ak762
12 minutes ago, brigval said:

Делаешь по ГОСТ

в какой ГОСТ? помню толщина линии карандаша нормировалась, в про высоту текста запамятовал, поэтому и спросил

Link to post
Share on other sites
brigval

Ряд высот шрифтов по ГОСТ 2.304-81. ЕСКД. Шрифты чертежные

Где сказано какая высота должна быть в чертеже, с ходу не нашел.

Link to post
Share on other sites
  • 1 month later...
Залина

Существует установленный ряд размеров шрифтов (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.



Высота шрифта размеров, ТТ -  рекомендуется 3,5 мм.

Дроби, показатели, индексы и предельные отклонения - размером шрифта на одну ступень меньшим, чем размер шрифта основной величины, к которой они приписываются.

Высота шрифта шероховатости, допусков формы и расположения - равна размеру шрифта размерных чисел.

Высота шрифта буквенных обозначений (для обозначения изображений (видов, разрезов, сечений), поверхностей, размеров и других элементов изделия) - больше размера цифр размерных чисел, применяемых в том же графическом документе, приблизительно в два раза.



Здесь важно соблюдать пропорции, именно поэтому в ЕСКД напрямую размер шрифта не установлен, а во всех стандартах идет привязка к размеру шрифта размерных чисел.



Т.е. если у вас формат А0, вы можете для размерных чисел выбрать 5 мм, тогда пред. откл. - 3,5 мм, ТТ - 5 мм, буквенные обозначения - 10 мм.



Кстати такая же история и с толщиной основной линии: "Толщина сплошной основной линии  должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа."

  • Нравится 1
Link to post
Share on other sites
16 часов назад, Залина сказал:

Высота шрифта размеров, ТТ -  рекомендуется 3,5 мм.

В том и был вопрос, где такая рекомендация может быть прописана?

Я тоже помню, что высота текста размеров должна быть 3,5 мм. А остальной текст - как у размеров, если в конкретных ГОСТах не оговорено иное.

Link to post
Share on other sites
43 минуты назад, brigval сказал:

В том и был вопрос, где такая рекомендация может быть прописана?

Я тоже помню, что высота текста размеров должна быть 3,5 мм. А остальной текст - как у размеров, если в конкретных ГОСТах не оговорено иное.

ну вообще говоря высота шрифта основных размеров не должна быть 3,5.

Высота шрифта размеров - должна быть выбрана из ряда (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. (ГОСТ 2.304)

а шрифт ТТ - согласно ГОСТ 2.105 (не менее 2,5) (вот и считаем шрифт индексов не менее 2,5, значит текст - не менее 3,5 мм).

Нигде не написано что шрифт размеров и ТТ должен совпадать, но обычно он совпадает на небольших форматах.

Link to post
Share on other sites
2 часа назад, Залина сказал:

Нигде не написано что шрифт размеров и ТТ должен совпадать



А где написано-то, что



20 часов назад, Залина сказал:

Высота шрифта размеров, ТТ -  рекомендуется 3,5 мм.



:g:
