Оформление чертежей Solidworks


Alex_TPU

Recommended Posts

Кто знает, как с таким глюком бороться? Сохранил стиль обозначения позиции - длина полки 28 мм, выравнивание налево. Когда к одной строке применяешь, всё нормально, а когда выделяешь несколько позиций, то длина полки применяется, а выравнивание делается по центру.

И еще как то можно сделать, когда "добавить в набор" тыкаешь, по умолчанию стало вниз позиции добавлять?


Link to post
Share on other sites


Kelny
10 часов назад, anser89 сказал:

И еще как то можно сделать, когда "добавить в набор" тыкаешь, по умолчанию стало вниз позиции добавлять?

У вас заметки со спецификацией связаны?

Если нет, то сделайте несколько блоков и не мучайтесь, а в блоке при его редактировании для заметок добавьте ИМЯ ЗАМЕТКИ в PrppertyManager - это позволит использовать один блок в нескольких местах, а текст вписывать разный как это делается в обычных заметках без блока.

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites

@Kelny Да связаны.  Что то не нахожу имя заметки, атрибуты блока есть, это после 2020го появилось что ли?

Link to post
Share on other sites
Kelny
3 часа назад, anser89 сказал:

Что то не нахожу имя заметки, атрибуты блока есть, это после 2020го появилось что ли?

Имеется с истоков ещё:

1. Редактировать блок

2. Выбрать заметку

3. Вписать любое Имя атрибута:


4. Закрыть редактирование блока

5. Можно копировать блок и менять заметки независимо в экземплярах блока.

  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Maik812
10.06.2025 в 12:27, Бестолковый сказал:

Есть ли какой-то скрипт который откроет ВСЕ чертежи в папке, найдёт и изменит фамилию в штампах?

Вручную подобным заниматься некогда (работы валом) да и муторное сие занятие.



Если SW 2014 и ниже Total Commander делает легко и по шаблону даже. Но для новых версиях нет плагинов. не кто не хочет сделать.

Link to post
Share on other sites
Kelny
14 часов назад, Maik812 сказал:

Если SW 2014 и ниже Total Commander делает легко и по шаблону даже.

В тех версиях ещё можно было влезать в файл.



14 часов назад, Maik812 сказал:

Но для новых версиях нет плагинов. не кто не хочет сделать.

В новых версиях сменился формат файла, теперь в него просто так не влезть.

  • Нравится 1

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Бестолковый
22.06.2025 в 10:51, Maik812 сказал:

Если SW 2014 и ниже Total Commander делает легко и по шаблону даже. Но для новых версиях нет плагинов. не кто не хочет сделать.

Потратил ряд рабочих дней и заменил вручную, вопрос закрыт.



N.B.

Некоторое время лет назад у меня произошла подобная ситуация в AutoCAD - написал LISP и на замену в почти 800 листах ушло порядка 5-ти минут.

Авось кому пригодится:

https://forum.dwg.ru/showthread.php?t=3085



Edited by Бестолковый
Link to post
Share on other sites
Maik812
23.06.2025 в 01:00, Kelny сказал:

В новых версиях сменился формат файла, теперь в него просто так не влезть.

Да я знаю. Но посмотри на Брагин командер чел же влез без ключа..

Ну а то что гайки закручивают понятно, ну я и не перехожу на новые и др не советую. Отключат дистанционно и все.

Link to post
Share on other sites
Kelny
1 час назад, Бестолковый сказал:

Потратил ряд рабочих дней и заменил вручную, вопрос закрыт.

А это не помогло?:

10.06.2025 в 16:22, Kelny сказал:

Если фамилия в штампе это свойство файла, то можно заменить это свойство через Solidworks Task Scheduler (Планировщик задач) и его инструмент Обновить свойства пользователя.



1 час назад, Бестолковый сказал:

N.B.

Некоторое время лет назад у меня произошла подобная ситуация в AutoCAD - написал LISP и на замену в почти 800 листах ушло порядка 5-ти минут.

Что мешало тут воспользоваться азами программирования и набросать програмку открывающую файлы и меняющую нужные данные?



1 час назад, Maik812 сказал:

посмотри на Брагин командер чел же влез без ключа..

Возможно ключ всё таки был. Ключ в старых версиях позволялось включать в бинарник и ключ в этом случае пользователю был не нужен, но в последних версиях эту практику прекратили и теперь ключ нужен не только разработчику, но и пользователю для работы функций DocumentManager через API.

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Maik812
4 часа назад, Kelny сказал:

Возможно ключ всё таки был. Ключ в старых версиях позволялось включать в бинарник и ключ в этом случае пользователю был не нужен, но в последних версиях эту практику прекратили и теперь ключ нужен не только разработчику, но и пользователю для работы функций DocumentManager через API.

В том то и дело.. что нет.  И сам задай ему вопрос, я задавал.

Второе, есть чтение значений пользователя в Проводнике и в других приложение SW , например PDM и тд. Так же у других приложений есть DLL которую юзать можно. Можно выкрутится если захотеть, ну а в новых версиях 2025 или 2024, это будут проблемы пользователей которые ставят себе такие версии.

Edited by Maik812
Link to post
Share on other sites
  • 1 month later...

Может кто подскажет. Нигде не смог найти - как прикрепить позиционный допуск  к размеру диаметра отверстия?




Link to post
Share on other sites

@john40  Можно либо перетащить рамку допуска на сам размер либо объединить в группу (но 1 вариант предпочтительнее).

Скрытый текст



  • Нравится 1
Link to post
Share on other sites

Спасибо.
Первый вариант к сожалению не пропустит НК. Нет такого в наших ЕСКД.

Второй вариант- придется прицеливаться.....

Link to post
Share on other sites

@john40 тогда лучше переходить на компас или t-flex, там все по ЕСКД. Solidworks - программа забугорная, разработчики ложить хотели на наши ГОСТы) Хотя какая разница, откуда будет идти соединительная линия у рамки допуска)

Edited by Chuvak
  • Нравится 1
  • Хаха 1
Link to post
Share on other sites
  • 3 months later...

Здравствуйте.
Возник такой вопрос. Пользуюсь SW 2025. Есть сборка с массивом болтов, при вставке условных отображений резьбы они на сборочном чертеже мигают и либо не отображаются, либо отображаются не на всех болтах. Посмотрел ряд тем, пробовал автоматическое создание резьбы на виде и ряд предложенных шаманских техник, например, с черновым отображением резьбы (пока в черновом качестве - все работает). Принудительное перестраивание тоже не помогает. Иногда резьбы не отображаются вообще. Экспериментально пришел к тому, что проблема возникает из-за того, что эти болты сделаны массивом - если их погасить, то резьба появляется, но болтов 96 штук и в целом это ненормальное состояние для САПР. Есть ли какие-то варианты исправить это?

Link to post
Share on other sites
25.08.2025 в 09:39, john40 сказал:

Первый вариант к сожалению не пропустит НК. Нет такого в наших ЕСКД.

Второй вариант- придется прицеливаться.....

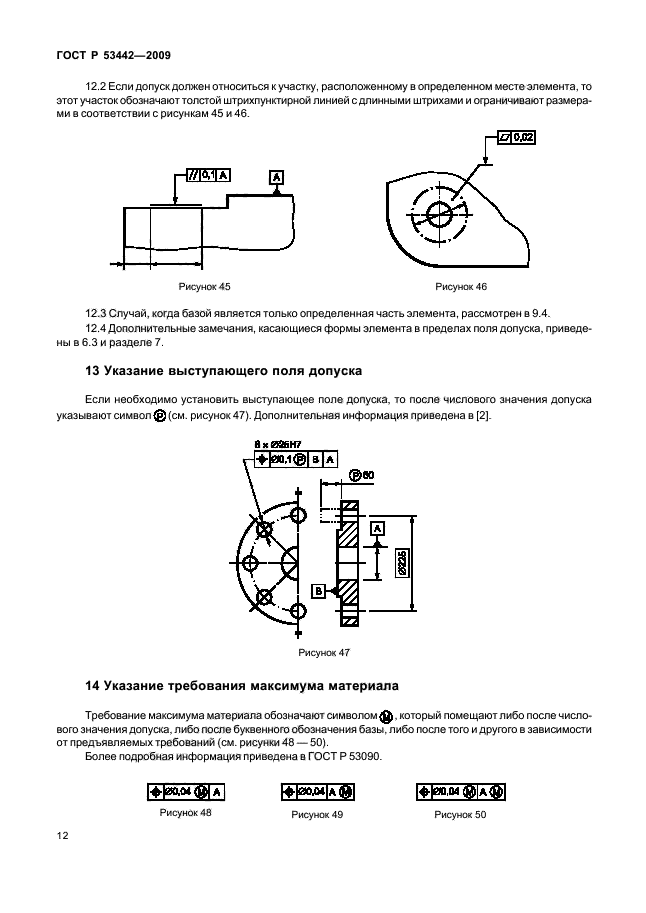

Почему? ГОСТ 2.308 имеет ссылку на ИСО 1101 или в нашем варианте ГОСТ 53442, где выноска выходит из центра прямоугольника, так что претензии будут не обоснованы (обратите внимание, что количество обозначено "8 x", а не "8 отв."):


Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
14 часов назад, Fallkner сказал:

Пользуюсь SW 2025. Есть сборка с массивом болтов, при вставке условных отображений резьбы они на сборочном чертеже мигают и либо не отображаются, либо отображаются не на всех болтах.

Болезнь новых версий, через раз появляется сообщение (не всегда отображается, но сути не меняет - резьбы нет), что что-то пошло не так и предупреждение о возможном некорректном отображении резьб. Если масив круговой, то отображаются только те, что совпадают с осью исходного компонента. Перемудрили с резьбами в последних версиях и ни как не лечится. В некоторых случаях помогает пересоздание сборки с нуля, но гарантий ни каких.

В старых версиях таких проблем не наблюдалась и резьбы отображались стабильно. Возможно ряд проблем рождён с попыткой оптимизировать быстродействие с помощью расчётов с плавающей точкой и возможно резьбы тоже плавают как бы уходя в глубь тела из за неточности в шестнадцатиричной системе исчисления, а их в этом случае показывать не положено, вот и выходит глюк.

Похоже последнии версии выпускает оптимизированные специалисты новички и устаревший ИИ, а у них ни чего путного не получается в отличии от оптимизированных старичков списанных на пенсию. Как бы закат программы не случился.

Edited by Kelny
  • Нравится 2

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Бестолковый

Господа, прошу совета:

Создал некую мегасборку на овер 1000 деталей, вытянул из неё чертёж, он получился более 100 Мб по размеру и мамина начала жутко подтормаживать.

Как облегчить нагрузку на проц / видеокарту в таких случаях?



В самой сборке есть функция "Set Resolved to Lightweight"? в чертежах ничего подобного не обнаружил.



Заранее благодарен!



Edited by Бестолковый
Link to post
Share on other sites
13.12.2025 в 17:47, Бестолковый сказал:

Как облегчить нагрузку

Уберите кромки с видов:

Скрытый текст

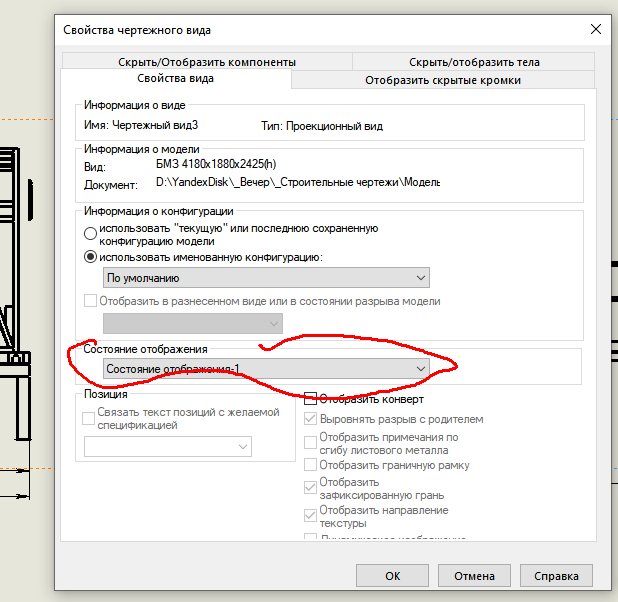

Используйте "Состояния отображения" - например, сделайте несколько их - полная, без крепежа, без чего-нить и т.д.

В нужных видах включайте только нужное состояние отображения:

Скрытый текст


Например, у меня весь крепеж вставлен в сборку верхнего уровня. Сборка имеет два состояния отображения "Полная" и "Без крепежа"

Если мне нужны общие виды - спереди, сверху там, то я выбираю "Без крепежа", его все равно там не видно.

А для узлов - "Полная".

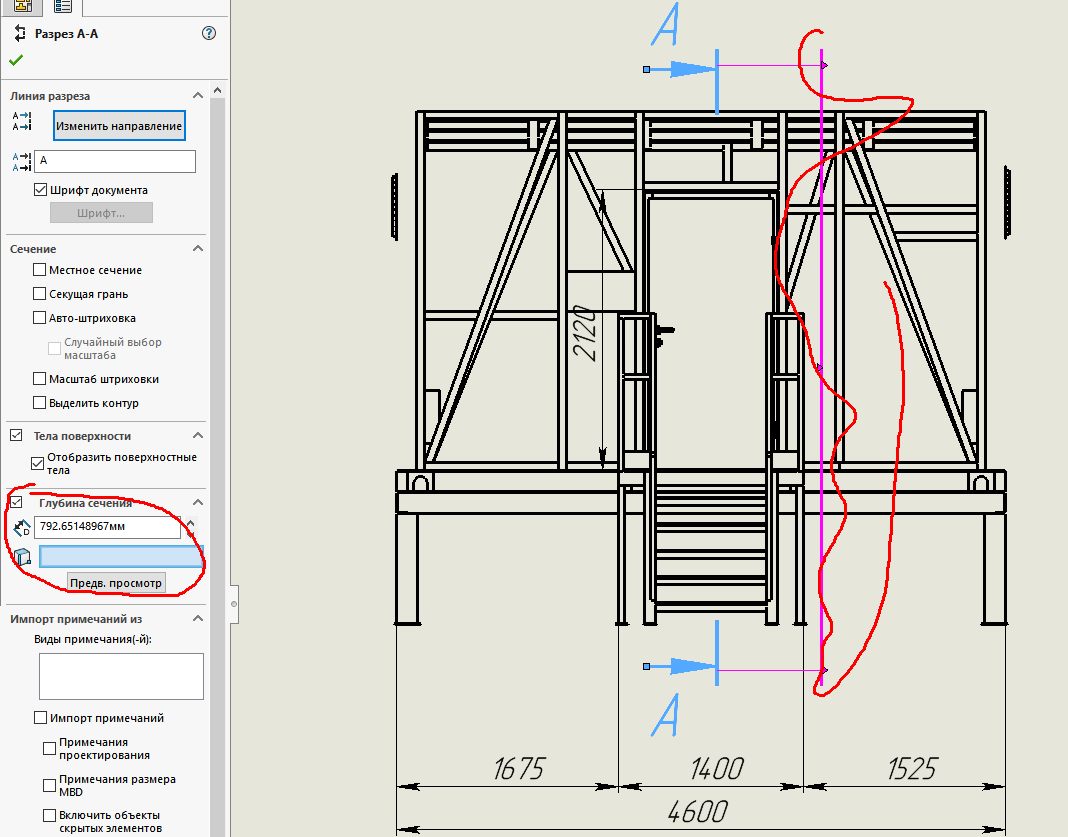

Используйте для разрезов галку "Глубина сечения" - сильно улучшает производительность при работе с чертежами:

Скрытый текст




Пару запрещенных приемов:

Некоторые инженеры, возможно, не все, экспортируют в ACAD и потом разрисовывают чрезвычайно сложные сборки, т.к. в самом солиде именно с чертежами работать невозможно.

Некоторые разбивают вид в эскиз и дальше линиями фигачат, отвязываясь от параметрической модели.

  • Нравится 4
Link to post
Share on other sites
2 часа назад, jtok сказал:

Используйте для разрезов галку "Глубина сечения"

а есть такая же фишка для вспомогательного вида? чтобы ток на определенную глубину вид показывал?

Edited by clavr
Link to post
Share on other sites
