Оформление чертежей Solidworks


Alex_TPU

Recommended Posts

Kelny
3 часа назад, Anatlijj8 сказал:

Я знаю как создавать слои и пользоваться слоями. Картинка к слою не привязывается.

Не попадает в слои и не привязывается - всё верно.



3 часа назад, Anatlijj8 сказал:

Может еще есть идеи?

Так было уже:

27.05.2025 в 11:22, Kelny сказал:

Нарисуйте ваш водяной знак эскизами.



27.05.2025 в 11:22, Kelny сказал:

Конвертируйте чертежи в PDF и накладыайте водяной знак там, если он так необходим, а вообще вместо водяных знаков лучше наладить контроль за документацией на предприятии, что бы использовали актуальную КД.



Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites


PinkAshes

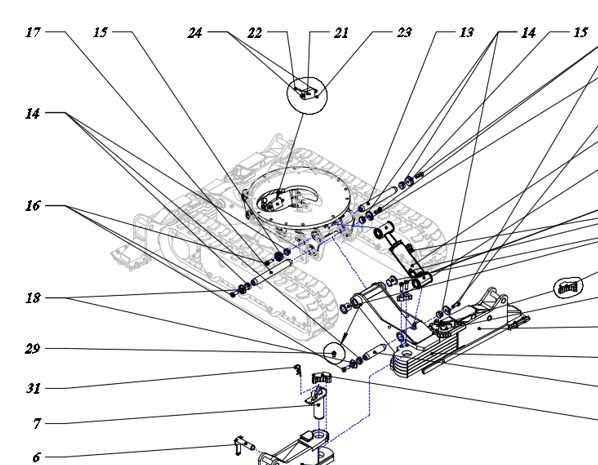

Коллеги, оформляю альбом технических решений в sw 2021, есть у меня разрез, ка котором порядка 30 позиций, я проставляю позиции и подписываю как мне нужно.

Как сделать так что бы выносные линии был под определенным  углом?

Link to post
Share on other sites
PinkAshes
44 минуты назад, ГЕЛА сказал:

Магнитная линия

Магнитная линия поможет выровнять по вертикали. Я же хочу получить параллельные выносные линии.

Условно, выносные линии "Деталь 1" и  "Деталь 2" параллельны, выносные линии "Деталь 3" и  "Деталь 4" параллельны

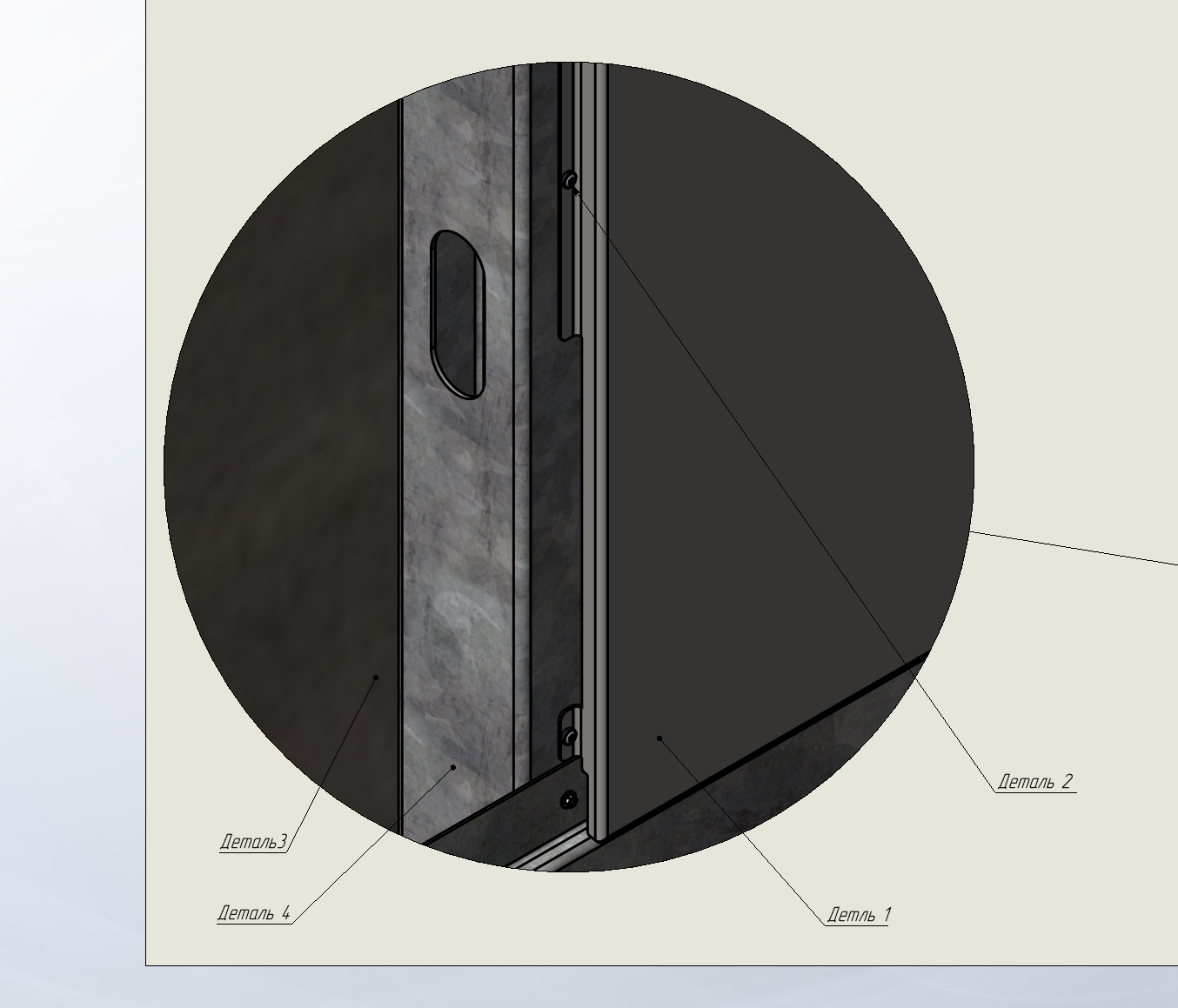

Screenshot 2025-06-04 152534.png

Link to post
Share on other sites
jtok
6 часов назад, PinkAshes сказал:

Я же хочу получить параллельные выносные линии.

Ничерта не получится. Живите теперь с кривыми линиями. Разработчики SW пока не реализовали эту фичу.

  • Хаха 1
Link to post
Share on other sites
PinkAshes
11 часов назад, jtok сказал:

Ничерта не получится. Живите теперь с кривыми линиями. Разработчики SW пока не реализовали эту фичу.

Ну ок.



Link to post
Share on other sites
nicomed
18 часов назад, PinkAshes сказал:

Я же хочу получить параллельные выносные линии.

Вариант "костылинга":

  •   Где планируются выноски нарисуйте эскизные линии, задав им паралельность.
  •   Поместите нарисованные линии в невидимый слой.
  •   На глаз, разместите выносные линии поверх нарисованных.
Link to post
Share on other sites
Snake 60

Вариант костылинга №2 - захерачить заметку в блок, а он уже поворачивается на любой угол )))

  • Хаха 1
Link to post
Share on other sites
Ветерок
4 часа назад, nicomed сказал:

На глаз

И других слов не надо.

Конечно, если глаз кривой или руки дрожат, это тоже проблема.

  • Нравится 1
  • Хаха 1
Link to post
Share on other sites

@PinkAshes Создаёшь заметку, выравнивание направо в ней, вбиваешь текст любой, выставляешь как надо линию выноски, потом из заметки создать блок, его копируешь сколько надо раз и потом разрушаешь, чтобы вбить нужный текст. чтобы линии не смещались при перетаскивании, каждую заметку можно в блок засунуть

Link to post
Share on other sites
9 минут назад, anser89 сказал:

из заметки создать блок, его копируешь сколько надо раз и потом разрушаешь, чтобы вбить нужный текст

Для того что бы в одинаковые блоки писать разные заметки не надо разрушать блок, надо:

1. Открыть блок на редактирование

2. Выбрать заметку

3. Слева в столбике PropertyManager назначаете ИМЯ ЗАМЕТКИ

4. Далее в каждом экземпляре блока может быть свой текст без разрушения блока и для изменения заметки даже не надо откывать блок на редактирование, а просто стандартно кликнуть по заметка так же как вы делаете на обычно заметке без блока.

Edited by Kelny

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
Бестолковый

Прошу совета, коллеги!



Сейчас заканчиваю проект на примерно 640 листов чертежей.

Но внезапно уволился человек производящий нормоконтроль и пришёл другой спец на его место (((



Вопрос:

Есть ли какой-то скрипт который откроет ВСЕ чертежи в папке, найдёт и изменит фамилию в штампах?

Вручную подобным заниматься некогда (работы валом) да и муторное сие занятие.



Заранее благодарен!

Link to post
Share on other sites

@Бестолковый, можно с помощью обычного макроса, либо самим написать либо на заказ. Либо в интернете поискать, но вряд ли есть макрос именно под ваши требования.

Link to post
Share on other sites
2 часа назад, Бестолковый сказал:

найдёт и изменит фамилию в штампах?



А каким образом фамилия написана? Просто буковками в основной надписи? Или свойство есть в файле модели детали/сборки?

Link to post
Share on other sites
3 часа назад, Бестолковый сказал:

Вопрос:

Есть ли какой-то скрипт который откроет ВСЕ чертежи в папке, найдёт и изменит фамилию в штампах?

Вручную подобным заниматься некогда (работы валом) да и муторное сие занятие.

Если фамилия в штампе это свойство файла, то можно заменить это свойство через Solidworks Task Scheduler (Планировщик задач) и его инструмент Обновить свойства пользователя.

Если это тупо заметка без каких либо опознавательных признаков, то только ручками или макросом искать эту заметку и перебирать все чертежи.



3 часа назад, Бестолковый сказал:

Но внезапно уволился человек производящий нормоконтроль и пришёл другой спец на его место (((

Договориться с руководством, что бы нашли человек, который подпишется под старой фамилией - заместитель или начальник ушедшего.

Макросы и программы для Solidworks: http://kelnyproject.ucoz.ru/

Link to post
Share on other sites
20 часов назад, Бестолковый сказал:

Есть ли какой-то скрипт который откроет ВСЕ чертежи в папке, найдёт и изменит фамилию в штампах?

Если как свойство в модели - мой макрос сделает это пакетно в сборке: https://boosty.to/snake.nest/posts/6e429576-5b48-458d-bb37-0bcdd3305922?share=post_link

  • Нравится 1
